ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-61

38

ЗАМЕНА

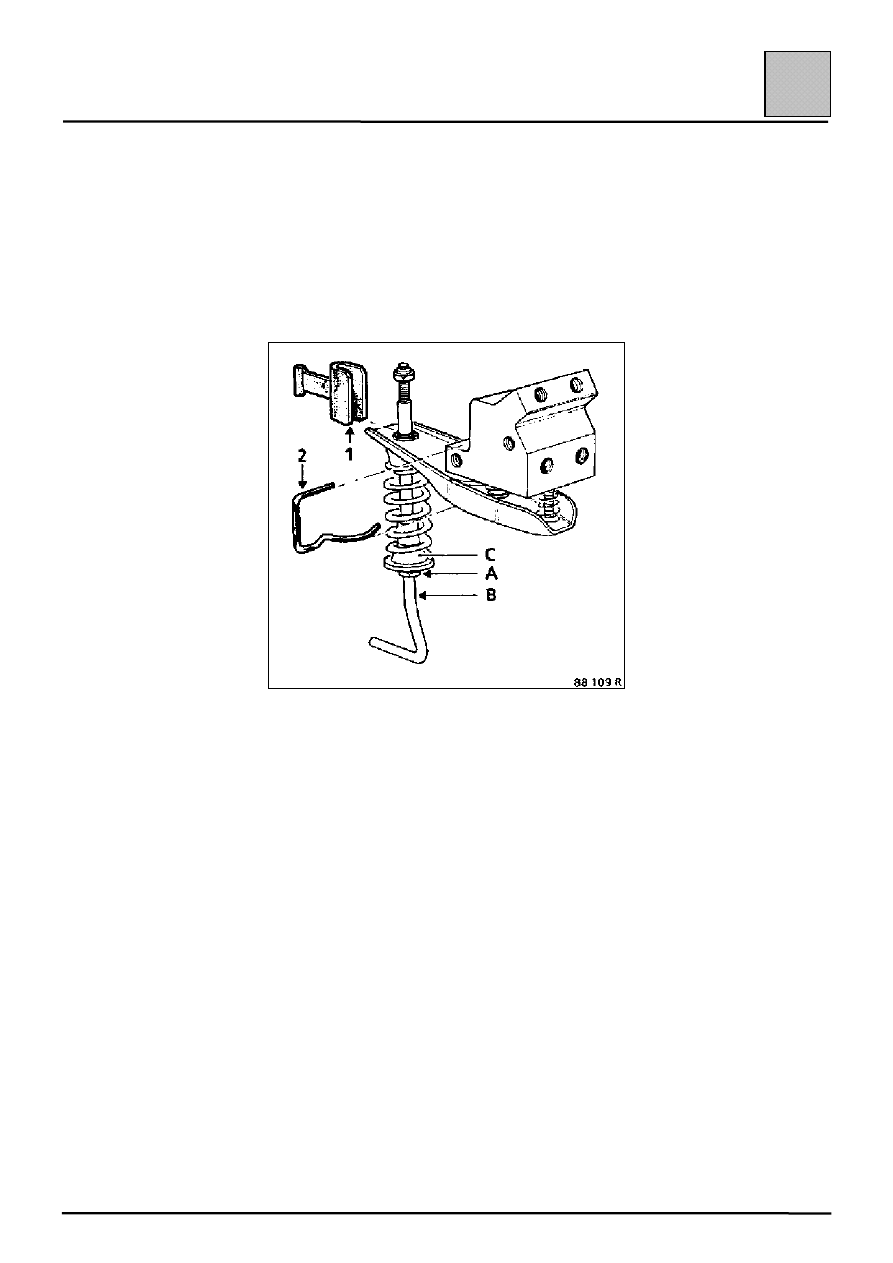

В запасные части поставляются предварительно
отрегулированные регуляторы тормозных сил, с
двумя фиксаторами (1) и (2).
Обеспечьте:
– соответствие автомобиля условиям проверки,
– правильную установку нового регулятора при

помощи фиксаторов (1) и (2).

Ослабьте затяжку гайки (А).

Введите рычаг (В) привода регулятора в
соединительную тягу.

Затяните гайку (А), удерживая втулку (С).

Снимите фиксаторы (1) и (2).

Удалите воздух из тормозного гидропривода и
проверьте его (см. параграф «Проверка и
Регулировка»).

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-62

38

ТАБЛИЦА НЕИСПРАВНОСТИ

АНТИБЛОКИРОВОЧНОЙ

СИСТЕМЫ TEVES

НЕИСПРАВНОСТИ, ОТОБРАЖАЕМЫЕ СИГНАЛЬНОЙ ЛАМПОЙ АНТИБЛОКИРОВОЧНОЙ
СИСТЕМЫ

1 –

При включенном зажигании

1.1 – Сигнальная лампа не светится
1.2 – Сигнальная лампа светится постоянно
1.3 – Сигнальная лампа светится тускло

2 –

При запуске двигателя

2.1 – Сигнальная лампа продолжает светиться
2.2 – Сигнальная лампа начинает светиться вновь

3 –

При торможении с регулированием антиблокировочной системы

3.1 – Сигнальная лампа светится в конце регулирования

антиблокировочной системы

3.2 – Сигнальная лампа светится в течение 3 секунд во время

регулирования антиблокировочной системы

3.3 – Сигнальная лампа светится во время регулирования

антиблокировочной системы

4 –

Во время движения

4.1 – Сигнальная лампа светится постоянно
4.2 – Сигнальная лампа мигает

1

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-63

38

ТАБЛИЦА НЕИСПРАВНОСТИ

АНТИБЛОКИРОВОЧНОЙ

СИСТЕМЫ TEVES

НЕИСПРАВНОСТИ, ОТМЕЧЕННЫЕ ВО ВРЕМЯ ТОРМОЖЕНИЯ ПРИ РАБОТЕ
АНТИБЛОКИРОВОЧНОЙ СИСТЕМЫ БЕЗ СВЕЧЕНИЯ СИГНАЛЬНОЙ ЛАМПЫ

1 –

Одно или несколько колес блокируются

2 –

Изменение направления движения

2.1 – Увод автомобиля в одну сторону
2.2 – Рыскание автомобиля

3 –

«Неожиданное» срабатывание антиблокировочной системы

3.1 – При низкой скорости/малом давлении на педаль тормоза
3.2 – На плохой дороге
3.3 – При использовании специального оборудования (радиотелефона)

4 –

Реакции, отмечаемые на педали тормоза

4.1 – «Мягкая» педаль
4.2 – Увеличенный ход педали
4.3 – Вибрация/педаль перемещается рывками

5 –

Шум от насоса, гидравлического блока регулирования или трубок

ДРУГИЕ СЛУЧАИ

1 –

Вибрация/педаль тормоза перемещается рывками при включении зажигания и
нажатии на педаль с небольшим усилием

2

3

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-64

38

Неисправности, отмеченные свечением сигнальной лампы антиблокировочной системы

1 – При включении зажигания

1.1 – Сигнальная лампа не светится

в течение 2 секунд

Подсоедините прибор XR25 к

диагностическому разъему автомобиля,

установите переключатель ISO в

положение S8 и используйте наиболее

позднюю кассету для прибора XR25.

Введите код D11.

Светится ли сигнальная лампа после

периода инициализации?

Проверьте исправность сигнальной лампы

антиблокировочной системы.

Проверьте состояние плавкого

предохранителя лампы и его держателя.

Сохранилась ли неисправность после этой

проверки?

Проверьте и обеспечьте наличие + после

замка зажигания на сигнальной лампе

антиблокировочной системы. Проверьте

состояние соединений разъема R36.

Проверьте и обеспечьте целостность цепи

между сигнальной лампой и контактом А2

разъема R36 (приборной панели/

антиблокировочная система) под левой

фарой.

Сохраняется ли неисправность после

ремонта?

Перепроверьте ваш диагноз.

Следуйте указаниям по поиску

неисправностей, связанных с

высвечиванием барграфов прибора

XR25 и вновь начните поиск

неисправности, если сигнальная

лампа не работает правильно.

1

Сигнальная лампа антиблокировочной

тормозной системы мигает или светится

постоянно?

Обеспечьте целостность цепи между

контактом 6 разъема блока реле и

контактом А2 разъема R36

(антиблокировочная система/панель

приборов) под левой фарой.

Проверьте состояние соединений.

Если неисправность сохраняется,

замените реле.

Отсоедините реле.

Есть ли цепь между контактами 1 и 2 на

стороне электропроводки и соединением с

массой?

Обеспечьте эту цепь.

Сохраняется ли
неисправность?

В норме.

нет

нет

нет

нет

В норме.

нет

да

да

да

да

да

мигает

светится постоянно
