ОБЩИЕ СВЕДЕНИЯ

Принципиальная схема тормозной системы

30-1

30

ПРИМЕЧАНИЕ: приведенная ниже схема является общей принципиальной схемой; ни в коем случае она не
может быть использована для определения назначения и подсоединения трубопроводов. При замене
какого-либо элемента тормозной системы перед отсоединением пометить положение трубопроводов, чтобы
при установке присоединить их к тем же гнездам.

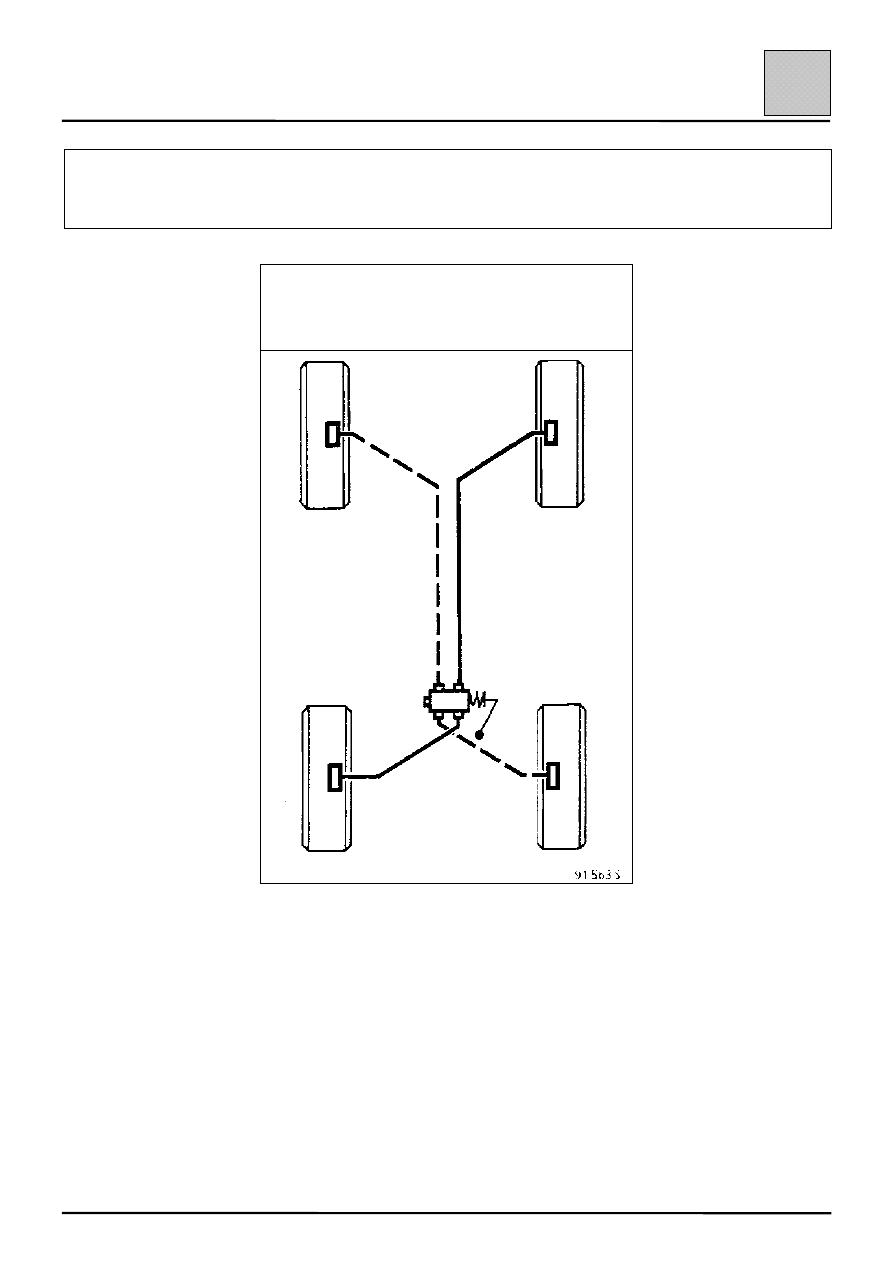

СХЕМА ТОРМОЗНОЙ СИСТЕМЫ

с диагональным разделением контуров и

динамическим регулятором тормозных сил

ОБЩИЕ СВЕДЕНИЯ

Размеры основных компонентов тормозной системы

30-2

30

B56B
B56C

B56E

ТОРМОЗНЫЕ МЕХАНИЗМЫ ПЕРЕДНИХ КОЛЕС (размеры в миллиметрах)

**

Диаметр рабочего цилиндра

48 (1)
54 (2)

48 (1)
54 (2)

Наружный Диаметр диска

262

262

280

Толщина диска

22

22

24

Минимально допустимая толщина диска*

19,8

19,8

21,8

Толщина тормозных колодок (с учетом подложки)

18

18

18

Минимальная толщина тормозных колодок (при износе с учетом подложки)

6

6

6

Максимальное осевое биение рабочей поверхности диска

0,07

0,07

0,07

ТОРМОЗНЫЕ МЕХАНИЗМЫ ЗАДНИХ КОЛЕС (размеры в миллиметрах)

Диаметр рабочего цилиндра

19

36

36

Номинальный внутренний диаметр тормозного барабана

203,4

—

—

Предельно допустимый внутренний диаметр тормозного барабана
(после расточки)

204,4

—

—

Наружный диаметр диска

—

265

265

Толщина диска

—

10,5

10,5

Минимально допустимая толщина диска*

—

9,5

9,5

Толщина тормозных колодок (с учетом подложки)

7

15

15

Минимальная толщина тормозных колодок (при износе с учетом подложки)

2,5

6

6

ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР (размеры в миллиметрах)

Диаметр

22

23,8

23,8

(*)

Перешлифовка тормозных дисков не допускается. Если на рабочей поверхности дисков имеются
задиры, глубокие риски или следы чрезмерного износа, они подлежат замене.

(**)

Антиблокировочная система устанавливается по заказу.

(1)

В56В

(2)

В56С

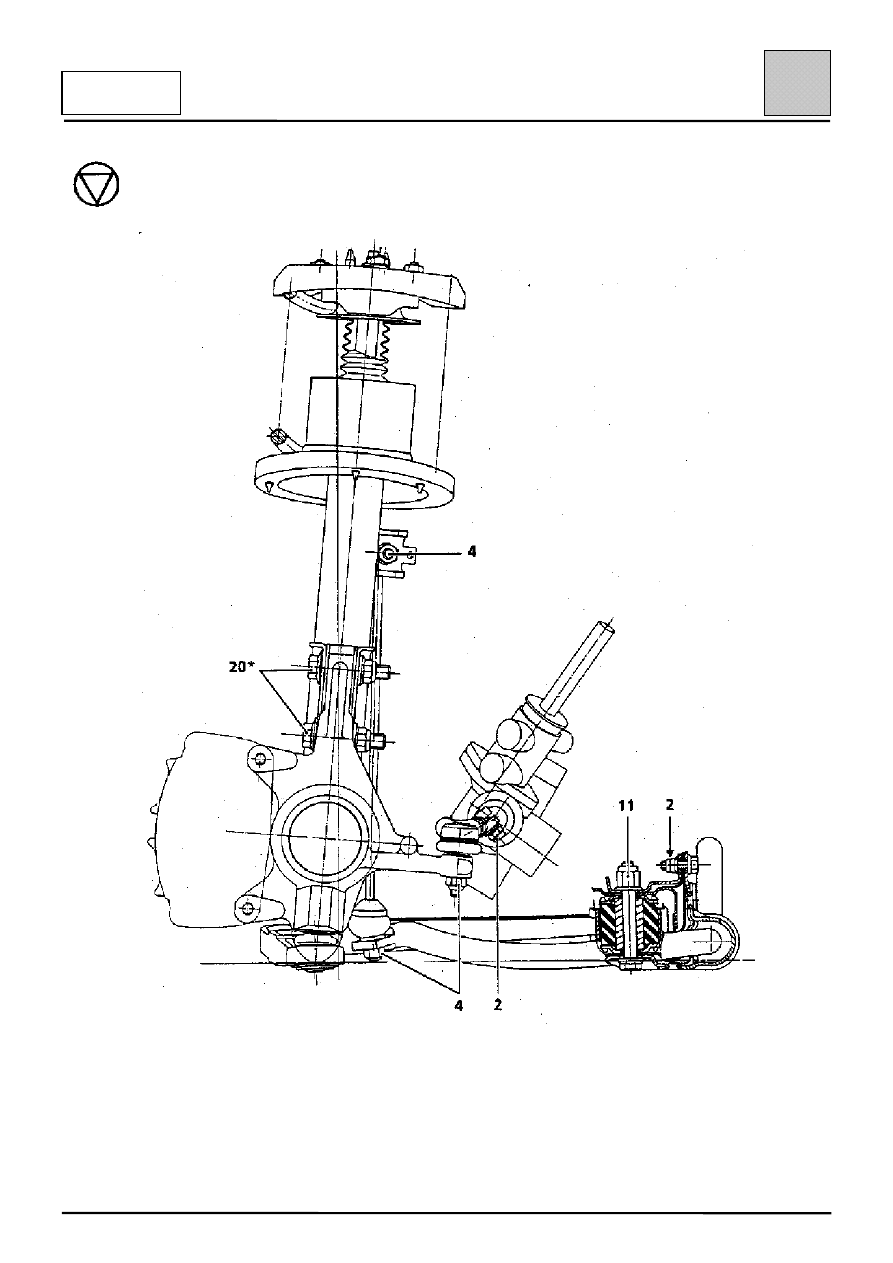

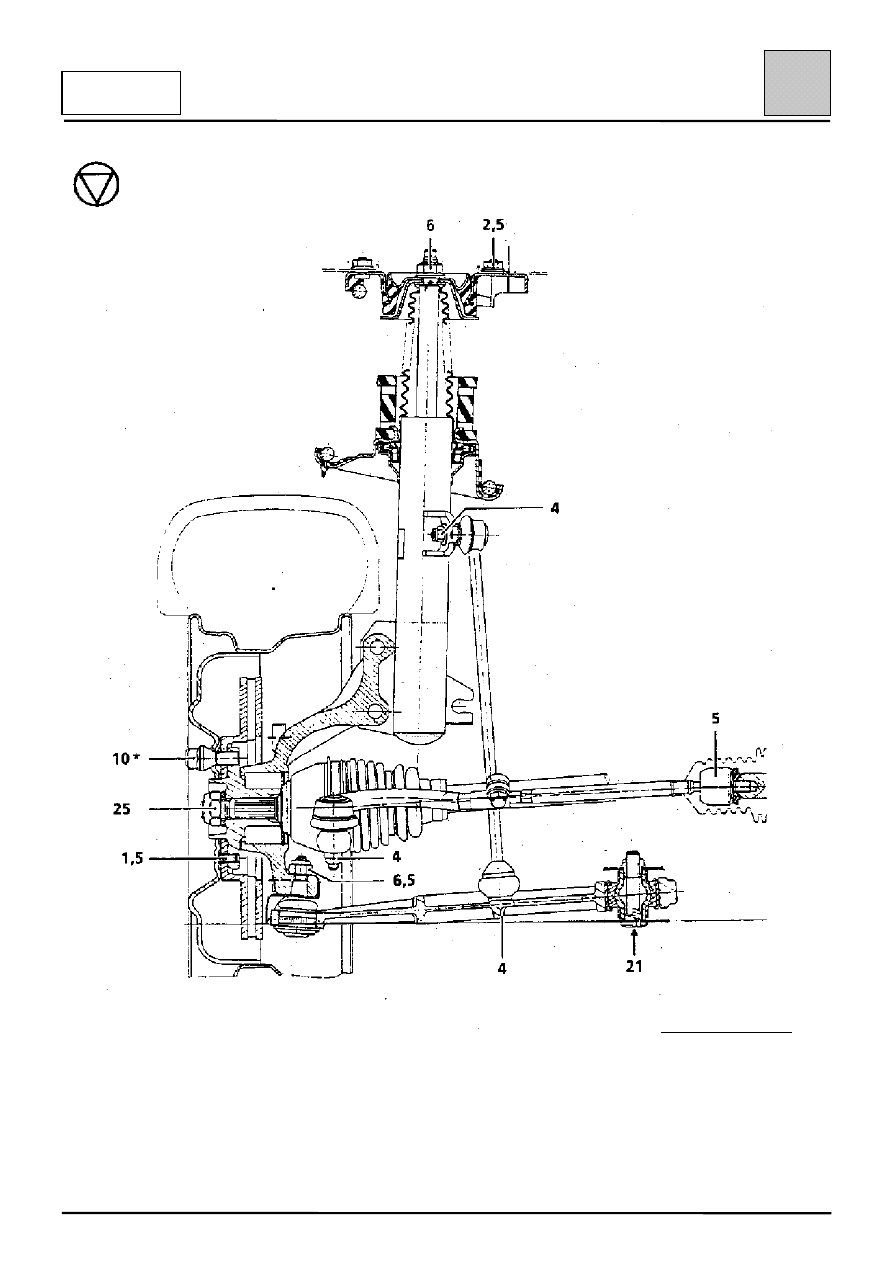

ОБЩИЕ СВЕДЕНИЯ

Моменты затяжки (даН

⋅⋅⋅⋅м)

30-3

30

ПЕРЕДНЯЯ
ПОДВЕСКА

(*)

4 или 5 болтов крепления колес

ОБЩИЕ СВЕДЕНИЯ

Моменты затяжки (даН

⋅⋅⋅⋅м)

30-4

30

ПЕРЕДНЯЯ
ПОДВЕСКА

(*)

Соблюдайте направление установки болтов.
