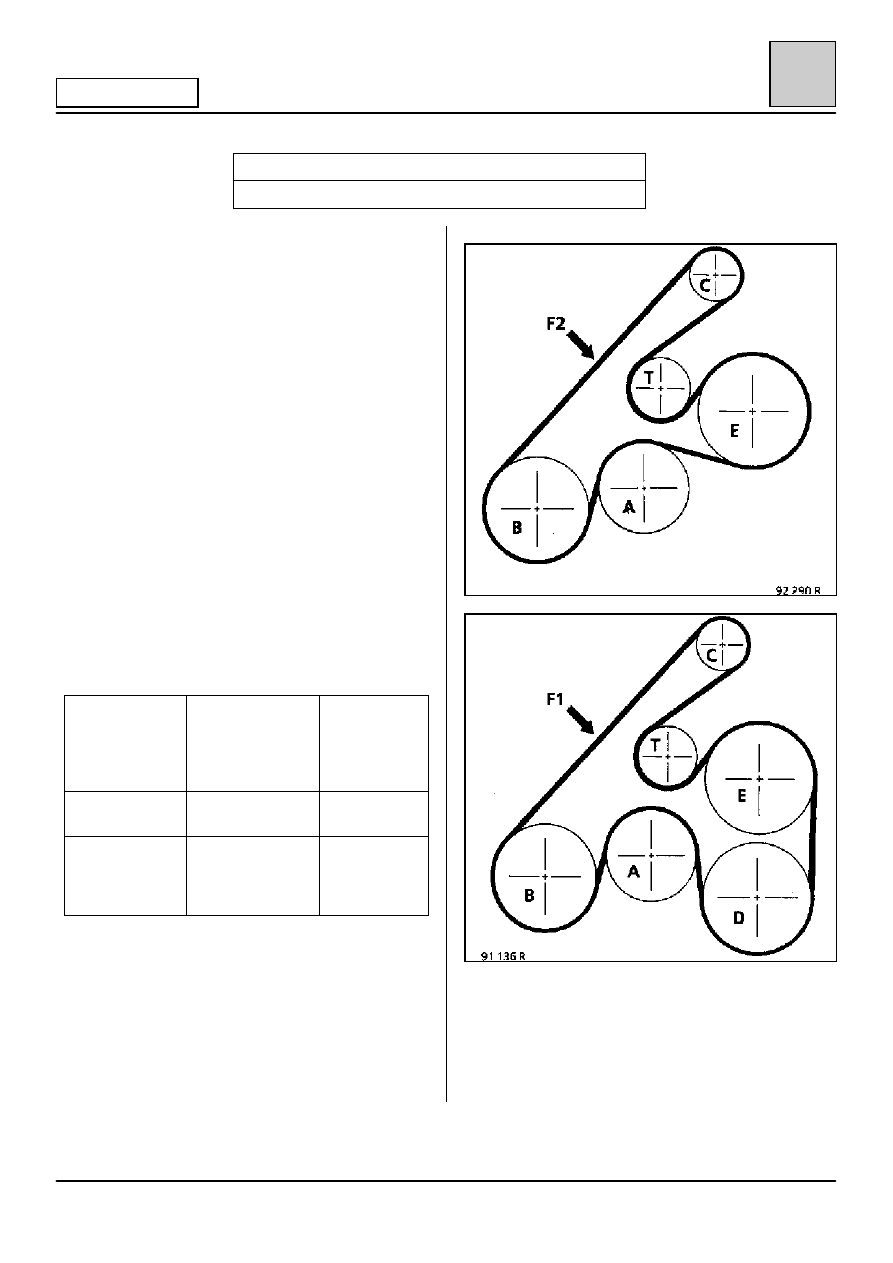

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

       Ремни привода вспомогательного оборудования

11-6

11

ДВИГАТЕЛЬ F(E)

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Mot. 1273

Прибор для проверки натяжения ремней

ИНСТРУКЦИЯ ПО НАТЯЖЕНИЮ РЕМНЯ

На холодном двигателе (имеющем температуру
окружающего воздуха) установите новый ремень.

Установите измерительный блок прибора Mot.
1273 в указанном месте (

o).

Вращайте рифленый маховичок датчика до
третьего щелчка.

Натяните ремень до отображения на дисплее
прибора Mot. 1273 установочного значения
натяжения, указанного ниже.

Проверните коленчатый вал на три оборота.

Проверьте, чтобы значение натяжения
находилось в пределах между установочным
значением натяжения и минимальным рабочим
значением натяжения (такое же условие должно
выполняться при обычной профилактической
проверке натяжения ремня без его снятия).

Не устанавливайте снятый ремень, замените на
новый.

Натяжение,

в единицах US

(US = единица

SEEM)

Зубчатый

ремень привода

усилителя

рулевого

управления (F2)

Зубчатый

ремень

привода

кондицио-

нера (F1)

Установочное

натяжение

112

rrrr 6 US

114

rrrr 5 US

Минимальное

допуст.

натяжение

экплуатации

62 US

62 US

A Водяной насос
B Коленчатый вал
C Генератор переменного тока
D Компрессор кондиционера воздуха
E Насос усилителя рулевого управления
T Натяжной ролик
o Точка проверки натяжения

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

       Ремни привода вспомогательного оборудования

11-7

11

ДВИГАТЕЛЬ Z

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Mot. 1273

Прибор для проверки натяжения ремня

ИНСТРУКЦИЯ ПО НАТЯЖЕНИЮ РЕМНЯ

На холодном двигателе (имеющем температуру окружающего воздуха) установите новый ремень.

Установите датчик прибора Mot. 1273 в указанном месте (

o).

Вращайте рифленый маховичок датчика до третьего щелчка.

Натяните ремень до отображения на дисплее прибора Mot. 1273 установочного значения натяжения,
указанного ниже.

Зафиксируйте натяжной ролик, выполните измерение, отрегулируйте значение.

Проверните коленчатый вал на три оборота.

Проверьте, чтобы значение натяжения находилось в пределах между установочным значением натяжения
и минимальным рабочим значением натяжения (такое же условие должно выполняться при обычной
профилактической проверке натяжения ремня без его снятия).

Не устанавливайте снятый ремень, замените его на новый.

Натяжение,

в единицах US

(US = единица SEEM)

Зубчатый ремень

привода усилителя

рулевого

управления (D)

Зубчатый ремень

привода

кондиционера (C)

Зубчатый ремень

привода генера-

тора переменного

тока (A)

Зубчатый ремень

привода водяного

насоса (P)

Установочное

значение

94

rrrr 4 US

102

rrrr 6 US

91

rrrr 5 US

94

rrrr 5 US

Минимальное

допустимое

натяжение

эксплуатации

56 US

57 US

50 US

41 US

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

       Ремни привода вспомогательного оборудования

11-8

11

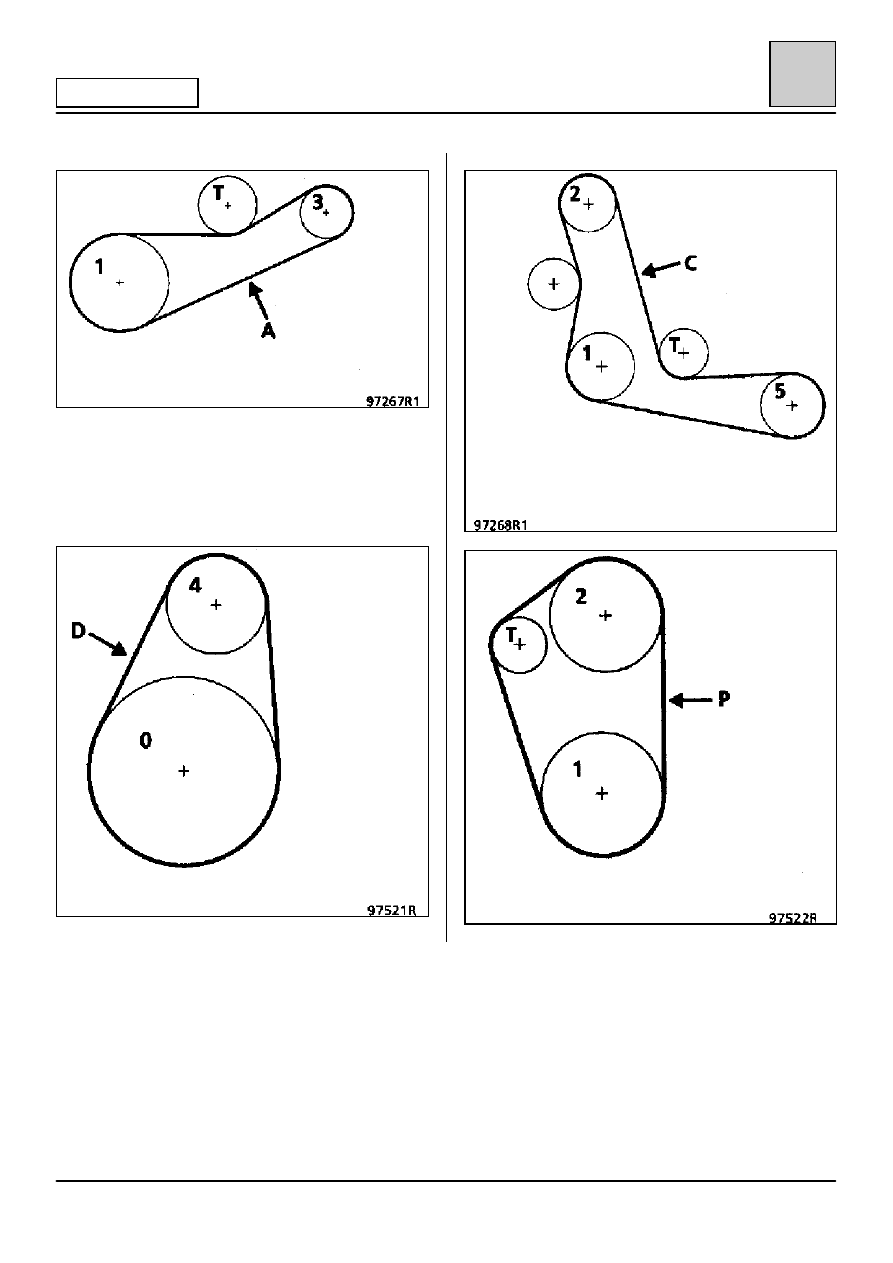

ДВИГАТЕЛЬ Z

0 Распределительный вал
1 Коленчатый вал
2 Водяной насос
3 Генератор переменного тока
4 Насос усилителя рулевого управления
5 Компрессор кондиционера воздуха
T Натяжной ролик
o Точка проверки натяжения

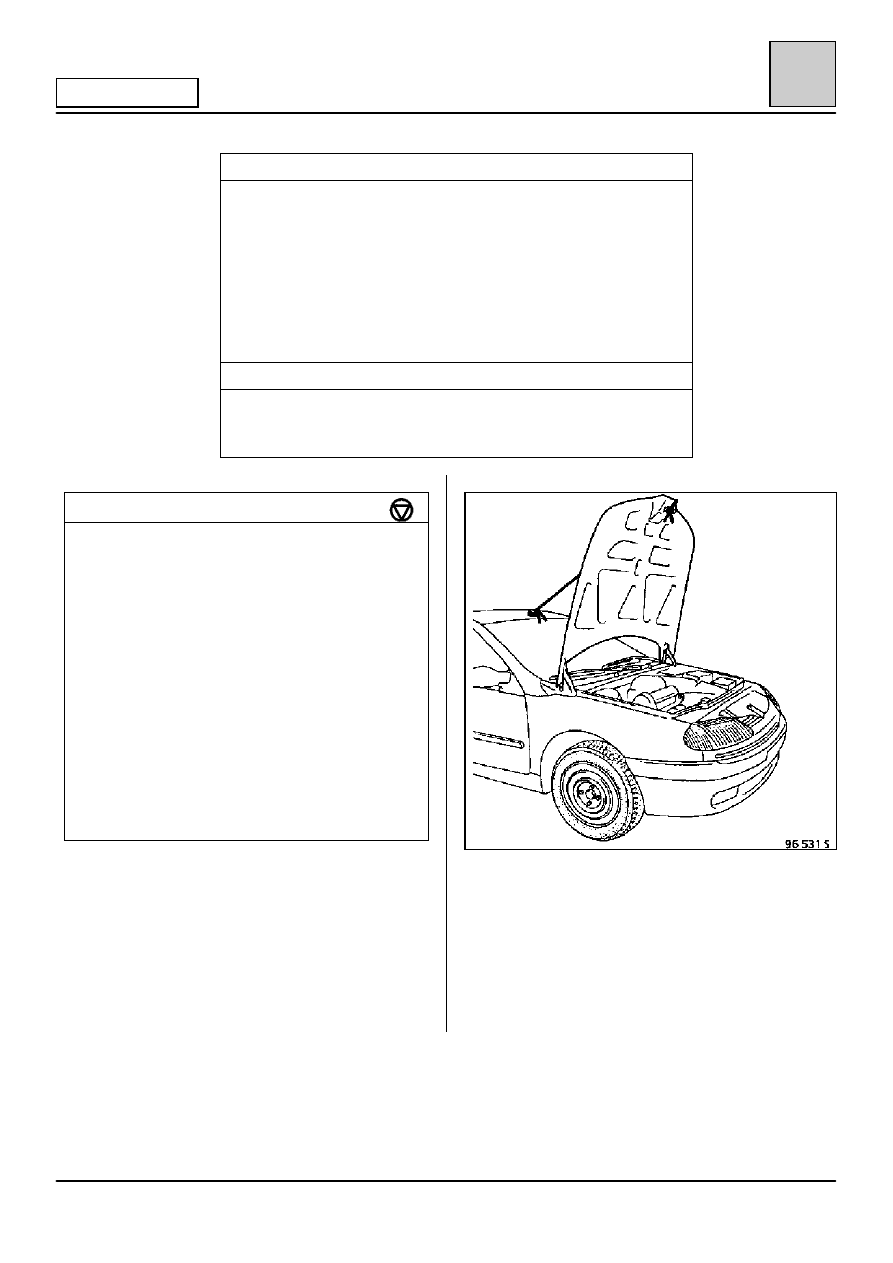

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11-9

11

ДВИГАТЕЛЬ F(E)

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Mot. 591-04

Угловой ключ для затяжки головки блока
цилиндров

и

591-02

и указатель

Mot. 1054

Штифт фиксации положения ВМТ

Mot. 1273

Прибор для проверки натяжения ремней

Mot. 1289-02

Вилка для центрирования ограничителя
хода маятниковой подвески

Mot. 1290

Приспособление для вывешивания
двигателя

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

FACOM ST8L

Ключ для винтов с внутренним
шестигранником

SEFAC 689

Таль

МОМЕНТЫ ЗАТЯЖКИ (даН

˜˜˜˜м)

Гайка крепления кронштейна
передней правой маятниковой
подвески двигателя

от 3 до 4,5

Болты крепления колес

4 отверстия

10

5 отверстий

10

Гайка натяжного ролика

5

Винт крепления кронштейна
маятниковой подвески двигателя от 5 до 6,5
Винт крепления ограничителя
хода маятниковой подвески

от 5 до 6,5

Шкив коленчатого вала

от 9 до 10

Винт крепления нижней части
кронштейна маятниковой
подвески к головке блока
цилиндров

от 2 до 2,5

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отсоедините аккумуляторную батарею.

Зафиксируйте капот в верхнем положении.
