СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-11

10

ДВИГАТЕЛЬ F (E)

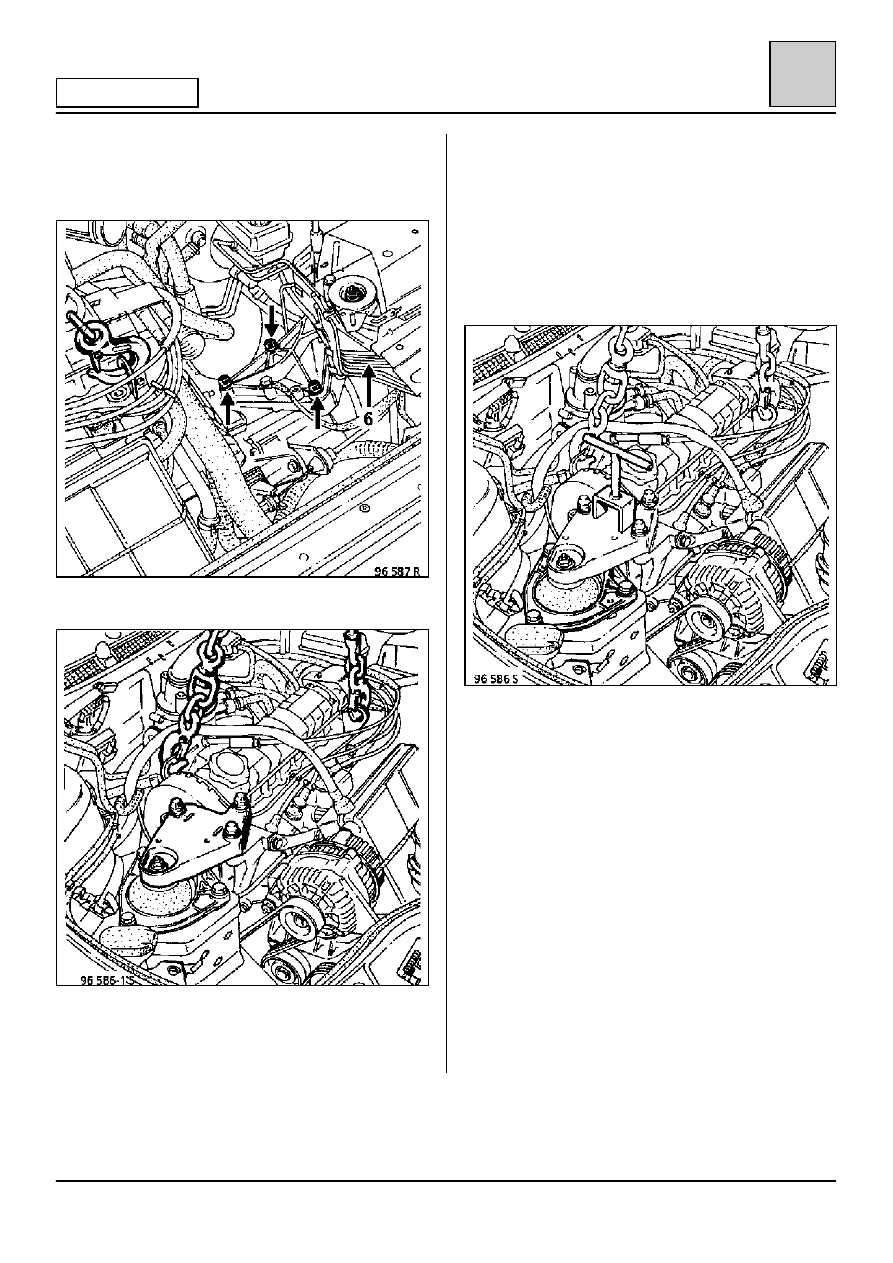

– опору маятниковой подвески коробки передач,

крепящуюся к коробке и к подушке
маятниковой подвески (гайка (6),
расположенная под подушкой),

– кронштейн маятниковой подвески.

С помощью тали SEF. 689 наклоните силовой
агрегат по направлению коробки передач таким
образом, чтобы освободить кронштейн головки
блока цилиндров. Снимите силовой агрегат.

УСТАНОВКА — Особенности

Установите силовой агрегат в его отсеке.

Установите маятниковую опору коробки передач,
прикрепите ее к коробке передач и подушке.

Установите кронштейн маятниковой подвески,
отцентрируйте ограничитель хода с помощью
вилки Mot. 1289-02.

Установите болт крепления реактивной тяги.

Затяните все винты, гайки и болты с указанным
моментом затяжки.

Произведите установку в порядке, обратном
снятию.

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-12

10

Вверните винты крепления плавающих скоб
тормозов, нанеся контрящий состав Loctite
FRENBLOC, и затяните их с указанным
моментом затяжки.

Нажмите несколько раз на педаль тормоза, чтобы
привести поршни в соприкосновение с тормозными
колодками.

Заложите состав CAF 4/60 THIXO в отверстия под
штифты полуоси.

Отрегулируйте трос акселератора.

Установите провод спидометра.

Выполните:
– заправку масла в коробку передач,
– заправку и удаление воздуха из системы

охлаждения (см. главу 19),

– заправку и прокачку контура усилителя рулевого

управления.

Если имеется система кондиционирования воздуха:

Заправьте систему кондиционирования воздуха
хладагентом с помощью зарядной станции
(см. методику в руководстве «Система
кондиционирования воздуха — Новый хладагент
R134a»).

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-13

10

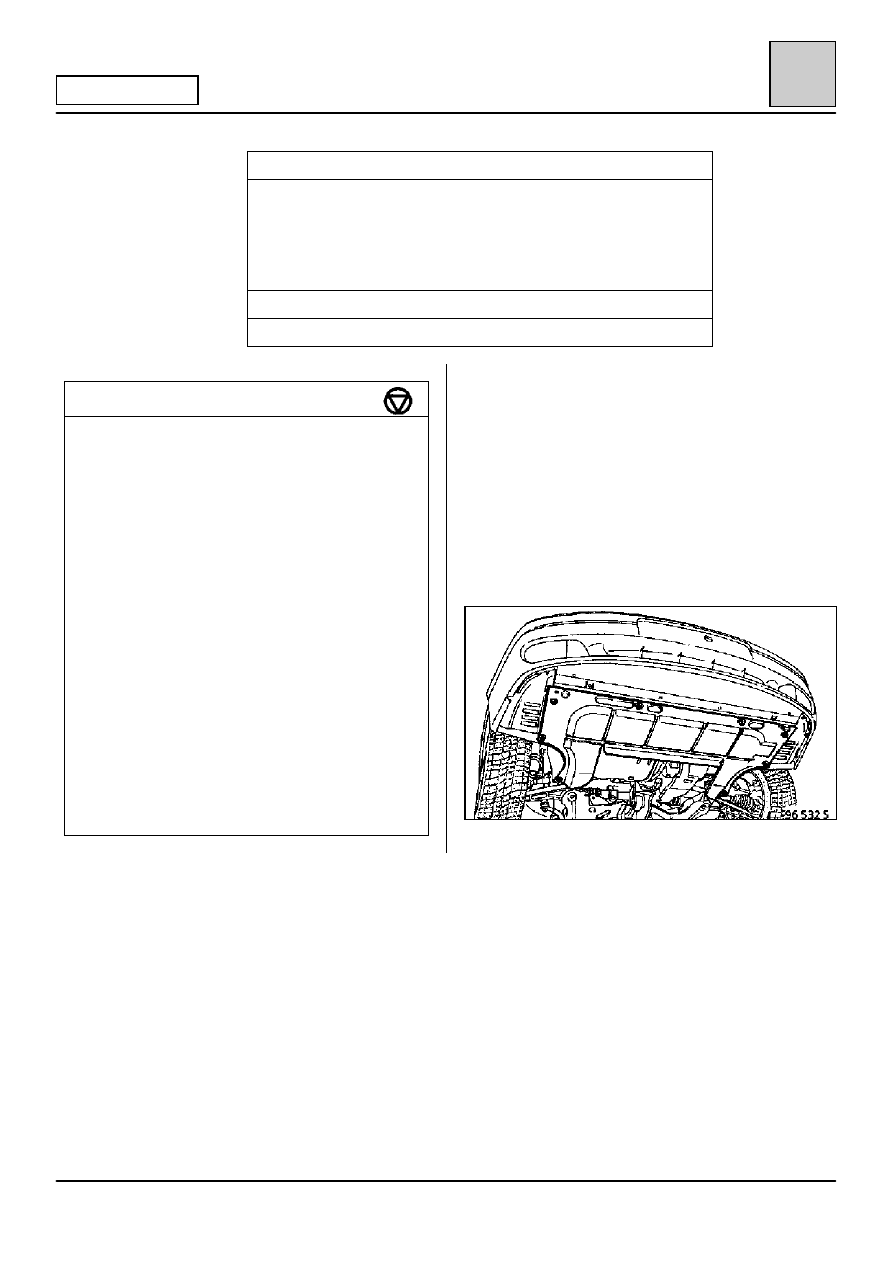

ДВИГАТЕЛЬ Z7X

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Rou. 604-01
T.Av. 476
T.Av. 1050
Mot. 1289-02

Стопорящий инструмент
Съемник шаровых шарниров
Инструмент для выпрессовывания полуоси
Вилка для центрирования ограничителя
хода маятниковой подвески

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

SEFAC 689

Таль

МОМЕНТЫ ЗАТЯЖКИ (даН

˜˜˜˜м)

Винты крепления колес

10

Винты крепления плавающей
скобы тормоза

3,5

Винты крепления чехла полуоси 2,5
Гайка правой полуоси

25

Болты крепления основания
амортизатора

20

Болты задней тяги маятниковой
подвески

от 12 до 18

Нижняя гайка крепления
маятниковой подвески коробки
передач

от 5,5 до 8

Винты крепления к двигателю
кронштейна передней правой
маятниковой подвески

от 5 до 6,5

Винты крепления ограничителя
хода передней правой
маятниковой подвески

от 5 до 6,5

Гайка крепления подушки к
кронштейну передней правой
маятниковой подвески

от 3 до 4,5

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник (см. главу 0 — Подъемные средства).

Снимите:
– аккумуляторную батарею и ее полку,
– крышку блока разъемов и предохранителей,
– воздушный фильтр,
– передние колеса,
– винты крепления защитного щитка моторного

отсека (если имеется).

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-14

10

ДВИГАТЕЛЬ Z7X

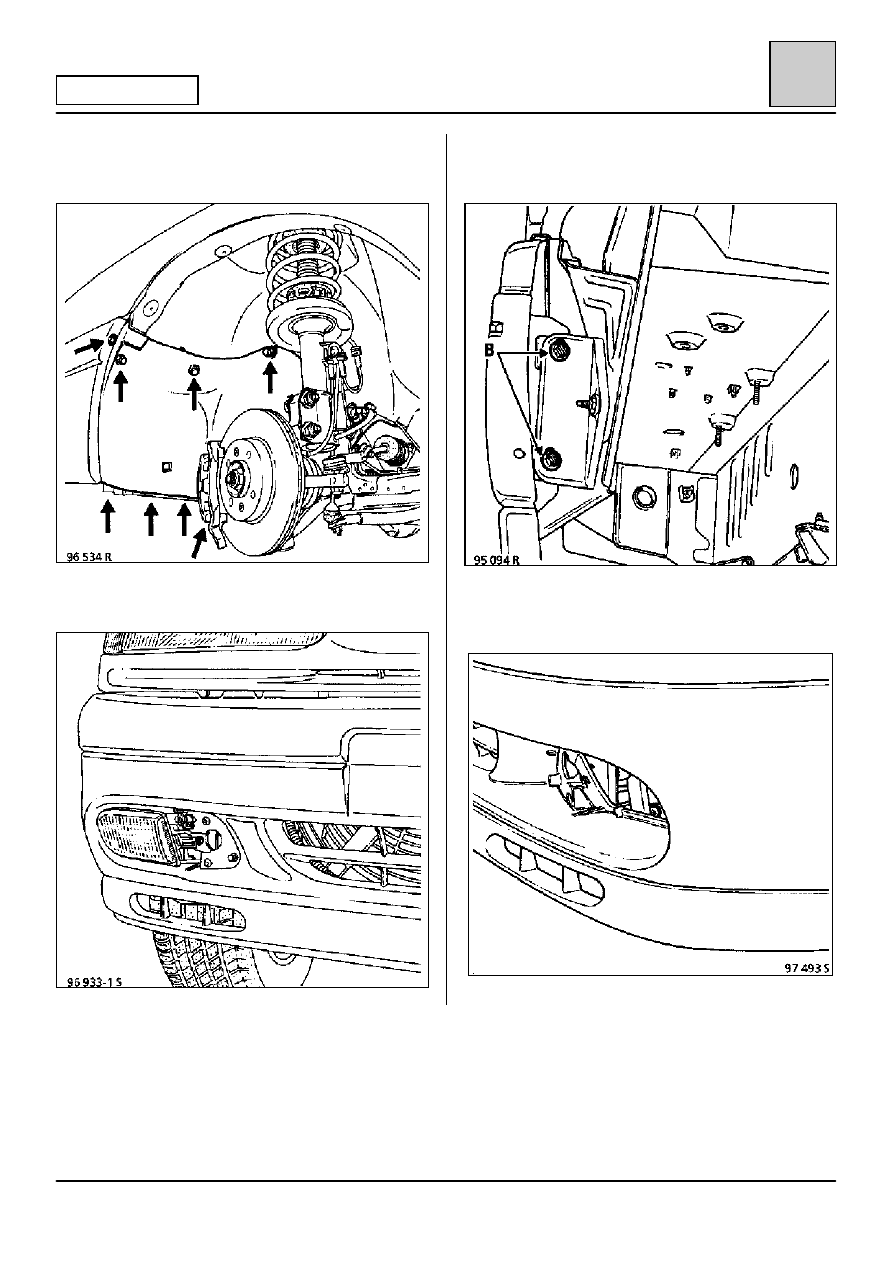

Снимите:
– винты крепления подкрылков в колесных

арках,

– номерной знак,
– противотуманные фары (если имеются),

– правое и левое боковые крепления пластико-
вого бампера в точках (В),

– поперечные крепления, находящиеся в

пластиковом бампере с правой и левой
стороны.
