СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-7

10

ДВИГАТЕЛЬ F (E)

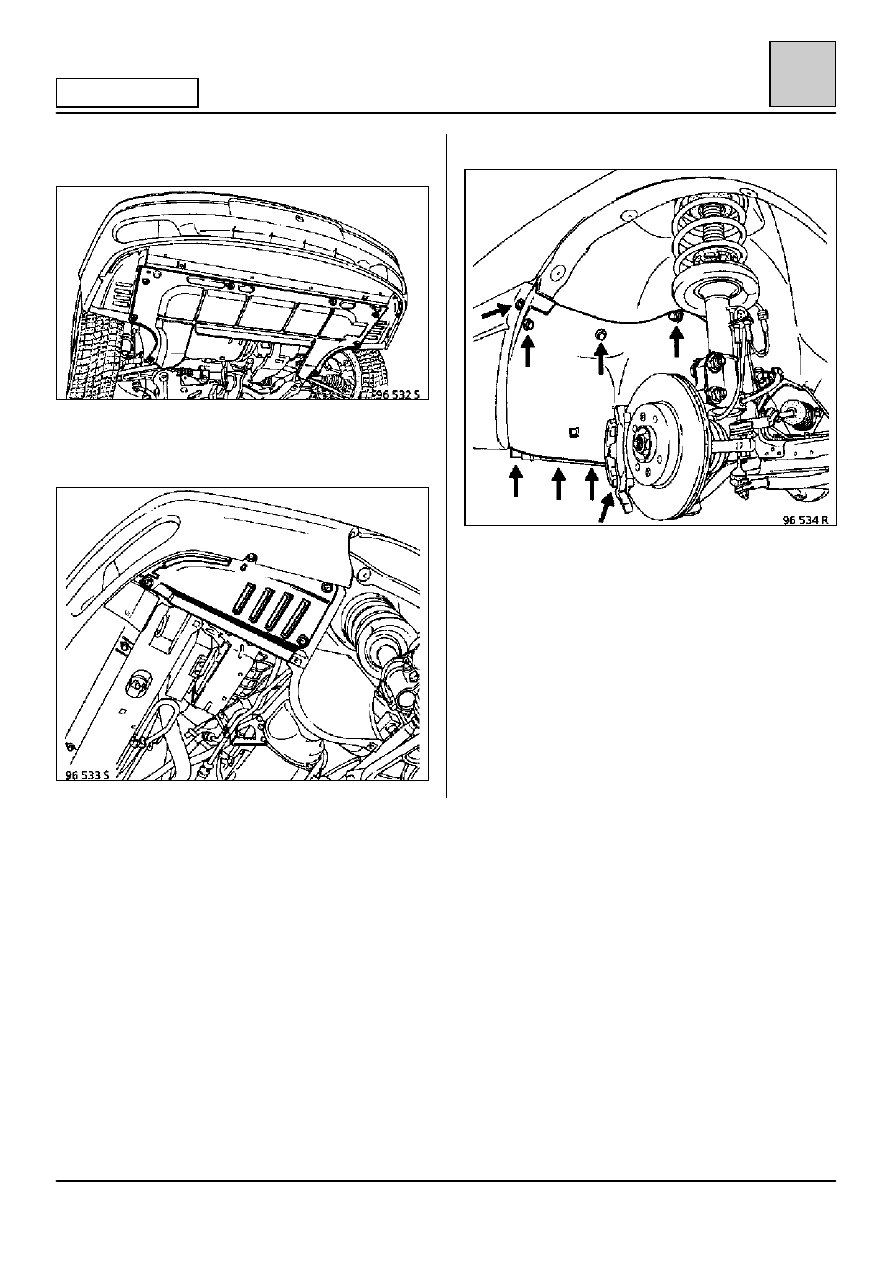

Снимите:
– защитные кожухи моторного отсека,

– передние колеса,
– передние правый и левый щитки колесных

арок,

– передние правый и левый подкрылки.

Слейте хладагент из системы кондиционирования
воздуха (если она установлена) с помощью
зарядной станции (см. методику в руководстве
«Система кондиционирования воздуха — Новый
хладагент R134a»).

Слейте жидкость из контура усилителя рулевого
управления:
– через шланг низкого давления на радиаторе,
– через шланг высокого давления на насосе

усилителя рулевого управления.

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-8

10

ДВИГАТЕЛЬ F (E)

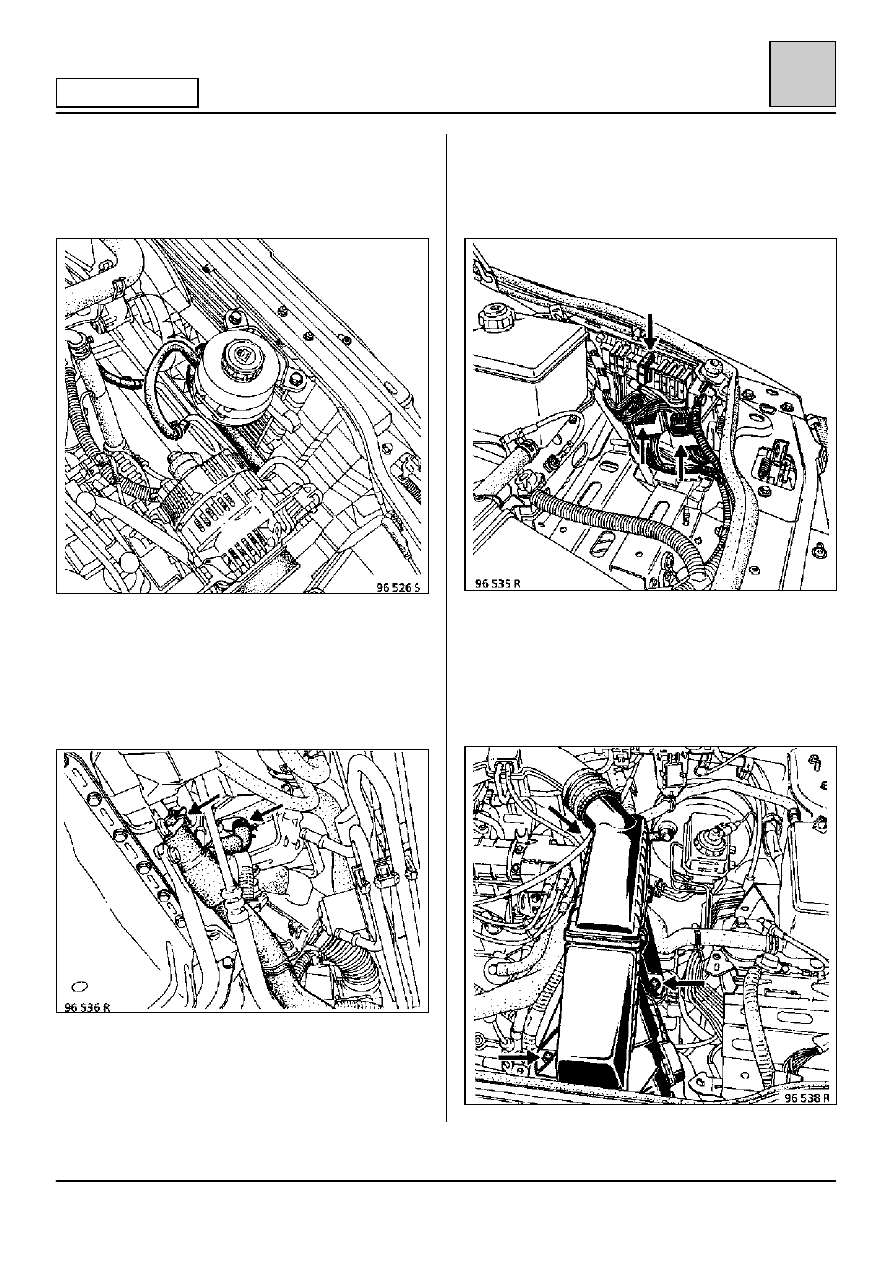

Снимите:
– бачок усилителя рулевого управления

(закрепите его на двигателе),

– скобы крепления шлангов усилителя рулевого

управления, имеющиеся на двигателе.

Слейте жидкость из системы охлаждения:
– через нижний шланг радиатора со стороны

водяного насоса и через дюритовый шланг
радиатора отопителя,

– через верхний шланг радиатора (со стороны

трубопровода подачи охлаждающей жидкости
к головке блока цилиндров).

Снимите:
– аккумуляторную батарею,
– разъемы электрической проводки двигателя и

предохранитель на 30 А,

– винт крепления провода соединения коробки

передач с массой,

– воздушный фильтр,
– патрубок разрежения вакуумного усилителя

тормозов.

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-9

10

ДВИГАТЕЛЬ F (E)

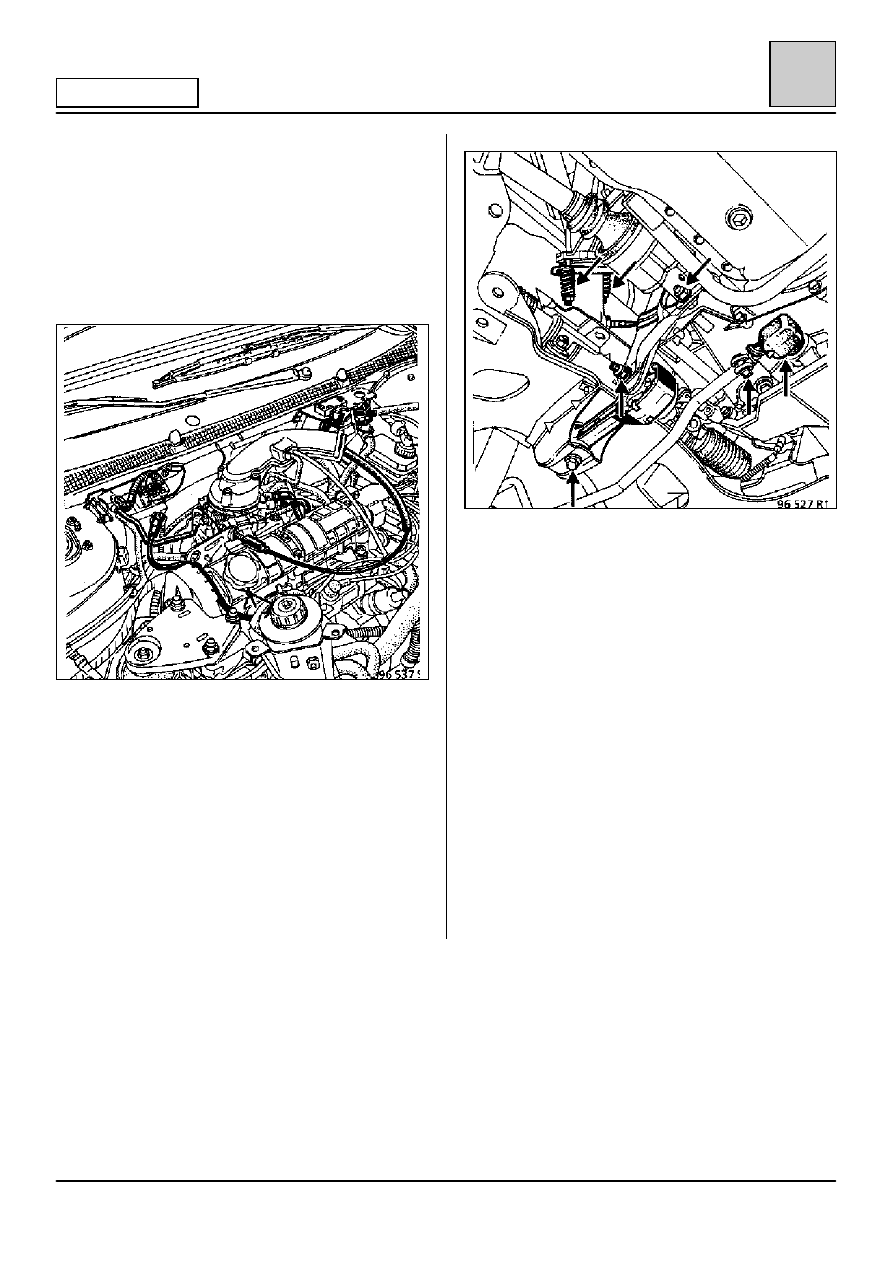

Отсоедините:
– топливный шланг,
– разъемы силового модуля зажигания,
– шланг и разъем датчика абсолютного

давления,

– трос акселератора,
– снимите диагностический разъем с

кронштейна,

– провод спидометра.

Слейте масло из коробки передач.

Снимите:
– болт крепления реактивной тяги,
– хомут крепления выхлопной системы со

стороны коллектора,

– механизм управления переключением
передач,
– штифт правой полуоси.

Отсоедините разъем кислородного датчика.

На левой стороне автомобиля отсоедините:
– плавающую скобу тормоза, закрепите ее на

пружине амортизатора,

– винты крепления чехла полуоси,
– болты крепления основания амортизатора

(пометьте их, чтобы не перепутать при
установке).

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-10

10

ДВИГАТЕЛЬ F (E)

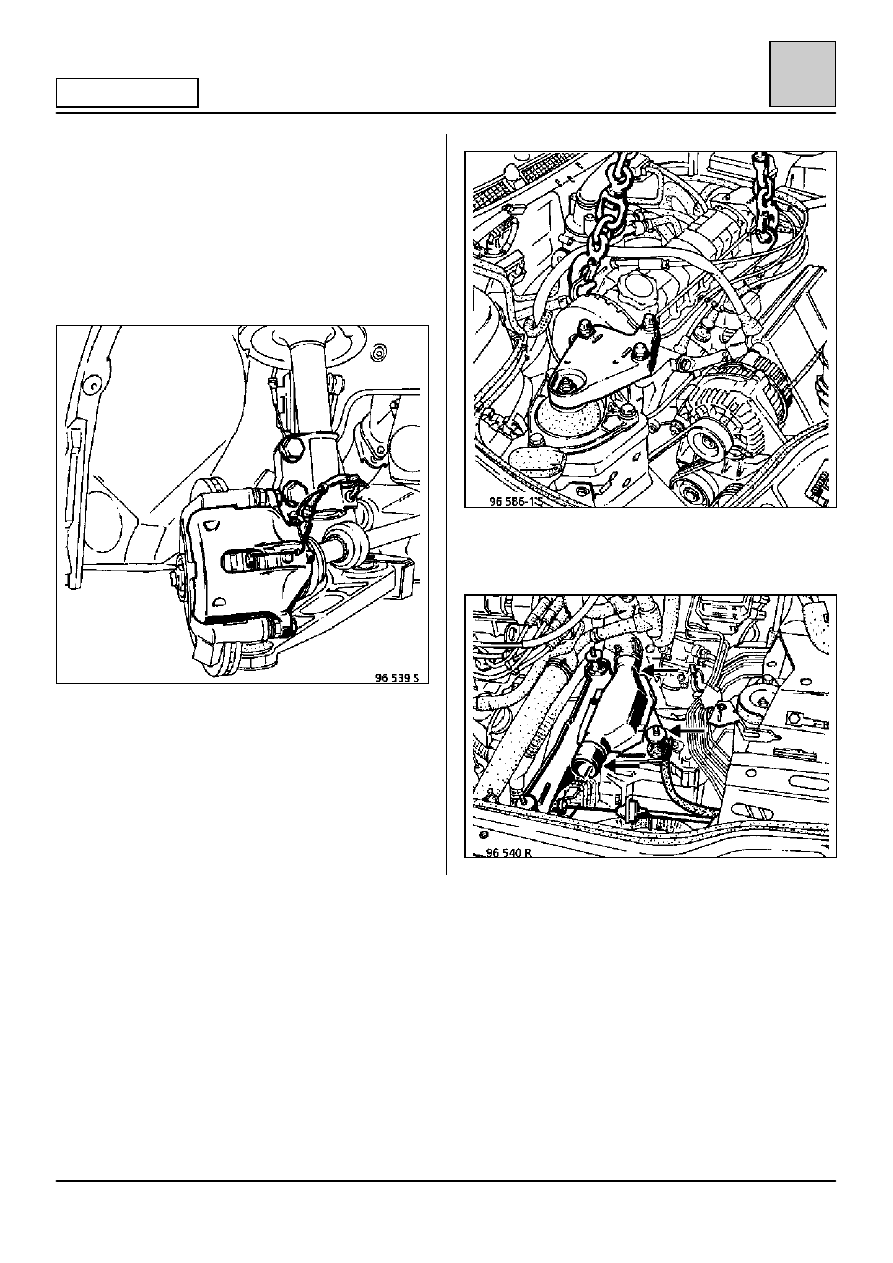

На правой стороне автомобиля снимите:
– плавающую скобу тормоза, закрепите ее на

пружине амортизатора,

– болты крепления основания амортизатора,

пометьте их, чтобы не перепутать при
установке.

Отклоните поворотный кулак и освободите
правую полуось.

Освободите компьютер впрыска и его проводку,
закрепите ее на двигателе.

Установите цеховой кран. С помощью тали
SEF. 689 вывесите силовой агрегат.

Снимите:
– трос сцепления,
– кронштейн воздушного фильтра.
