ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ЗАДНЕЙ ЧАСТИ КУЗОВА

Панель заднего крыла

44-1

ВВОДНАЯ ЧАСТЬ

Замена данной детали является одной из
основных операций при повреждениях от задне-
бокового удара.

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по выполнению соединений остальных
деталей приводятся в соответствующем
подразделе.

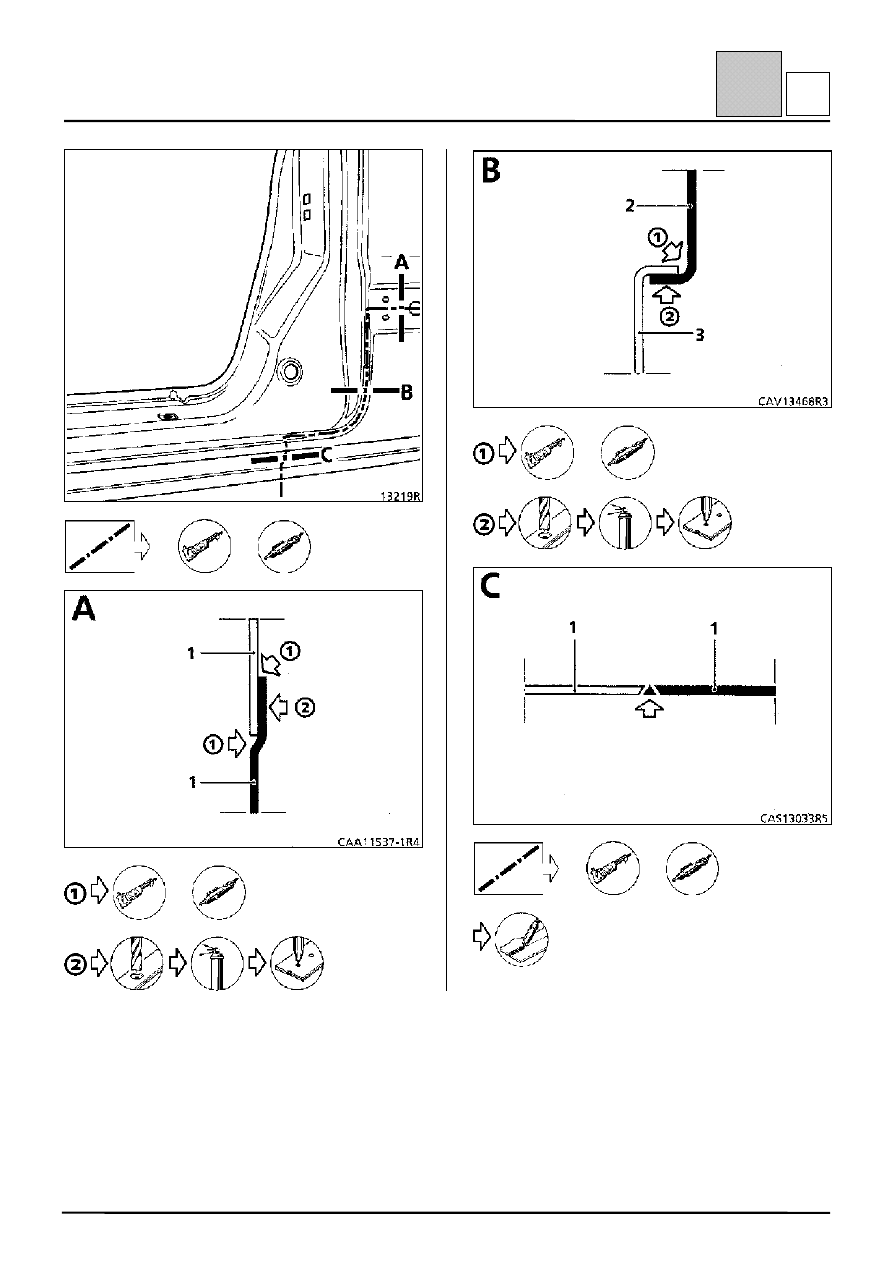

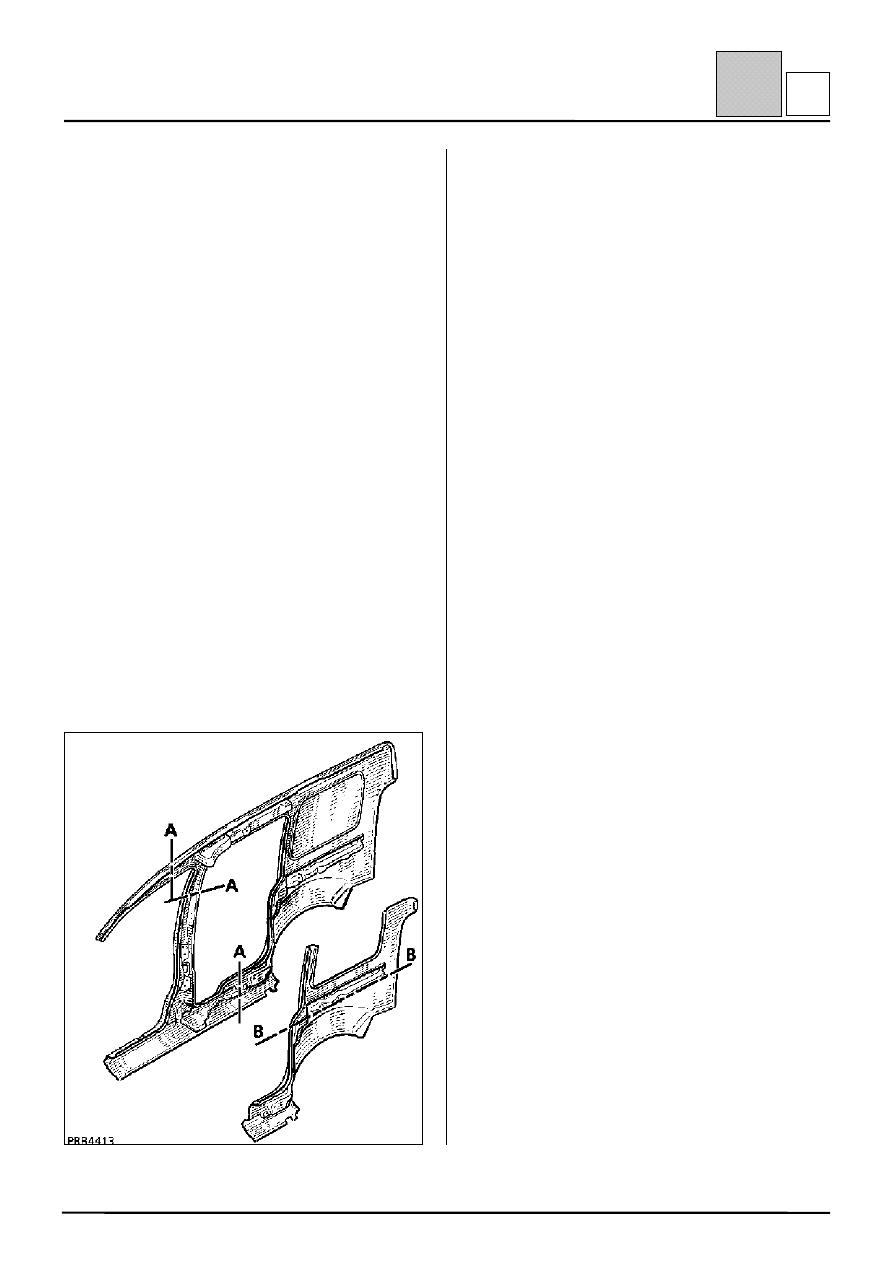

На автомобилях с неостекленной панелью
заднего крыла операция может выполняться
двумя способами (см. приведенный рисунок):

1 – полная замена с отрезанием по линии А-А,
2 – частичная замена с отрезанием по линии В-В.

В конце настоящего подраздела указаны
особенности выполнения операции на
автомобилях с остекленной панелью крыла и в
варианте с раскрывающейся секцией крыши.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с кронштейнами направляющих
сдвижной двери и кронштейном крепления
фиксатора замка двери.

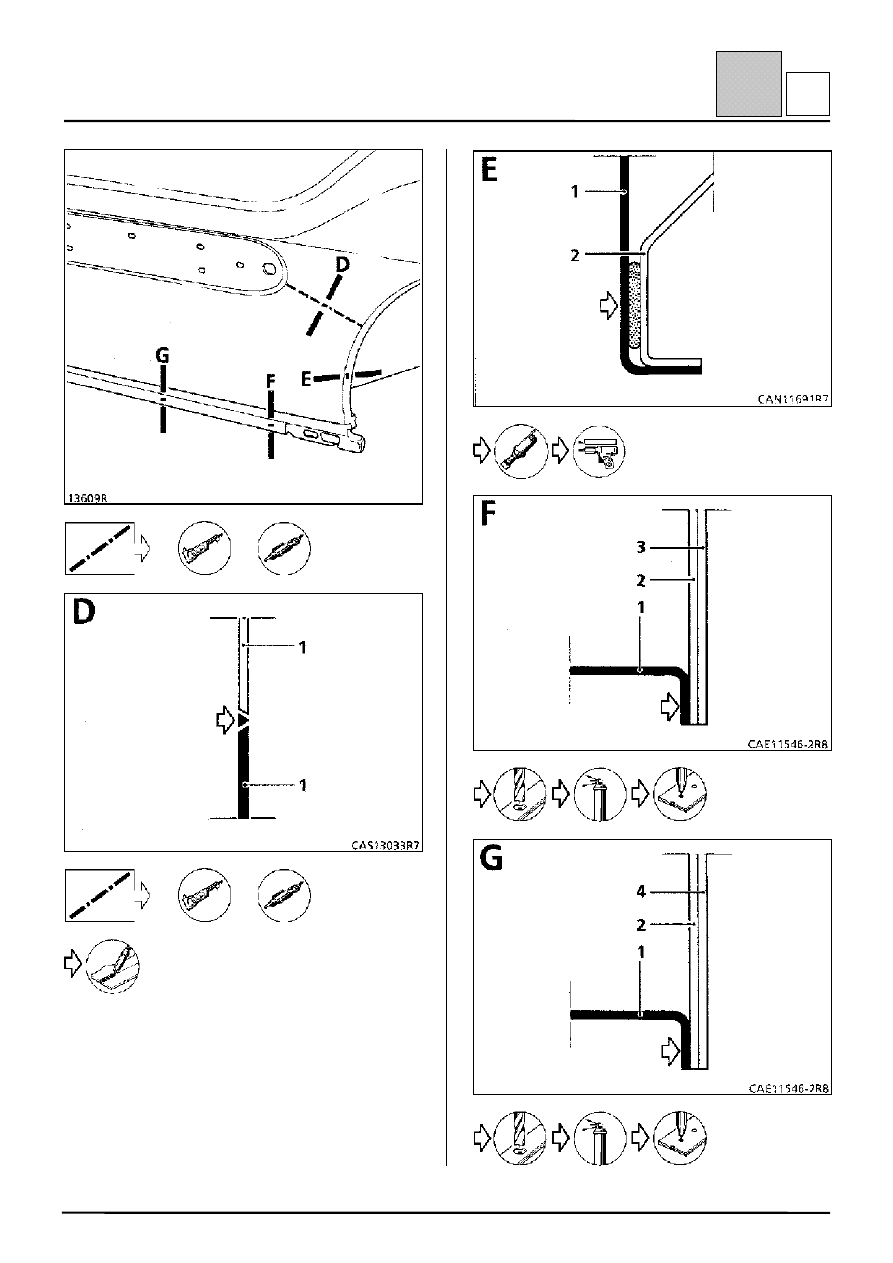

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

желоб боковой панели – панель крепления
заднего фонаря;
внутренняя панель боковины кузова;
усилитель центральной стойки кузова;

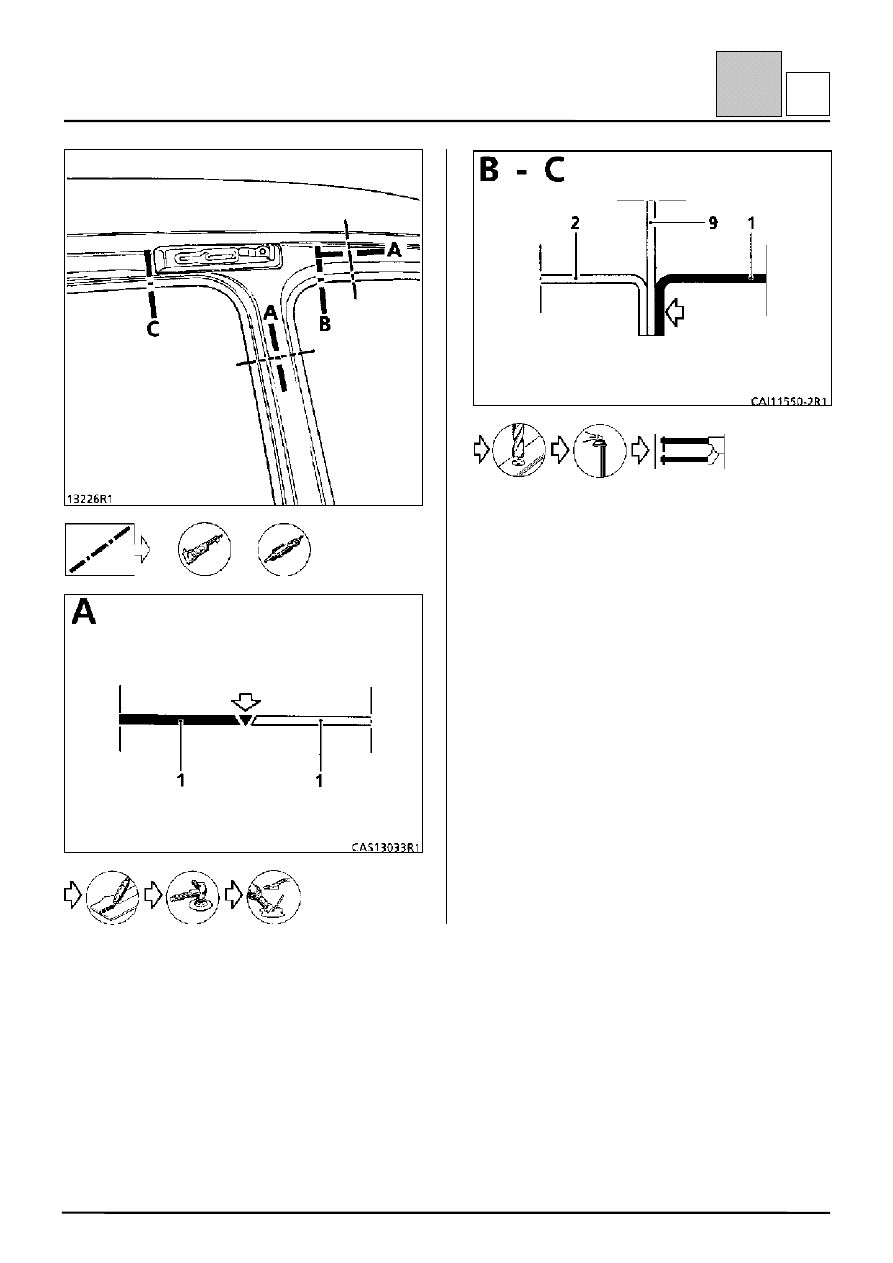

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Панель заднего крыла (правая сторона)

0,8

2 Внутренняя панель заднего крыла

(правая сторона)

0,7

3 Желоб боковой панели – панель

крепления заднего фонаря

1,2

4 Удлинитель панели заднего крыла

1,0

5 Верхний усилитель желоба боковой

панели

1,2

6 Кронштейн центральной направляющей

1,0

7 Внутренний продольный профиль крыши

0,7

8 Панель крыши

0,7

9 Верхний усилитель центральной стойки

кузова

1,2

10 Усилитель центральной стойки кузова

1,2

11 Задняя часть накладки кузова

1,5

12 Усилитель крепления ремня

безопасности

1,2

13 Желоб раскрывающейся секции крыши

0,7
