ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ БОКОВОЙ ЧАСТИ КУЗОВА

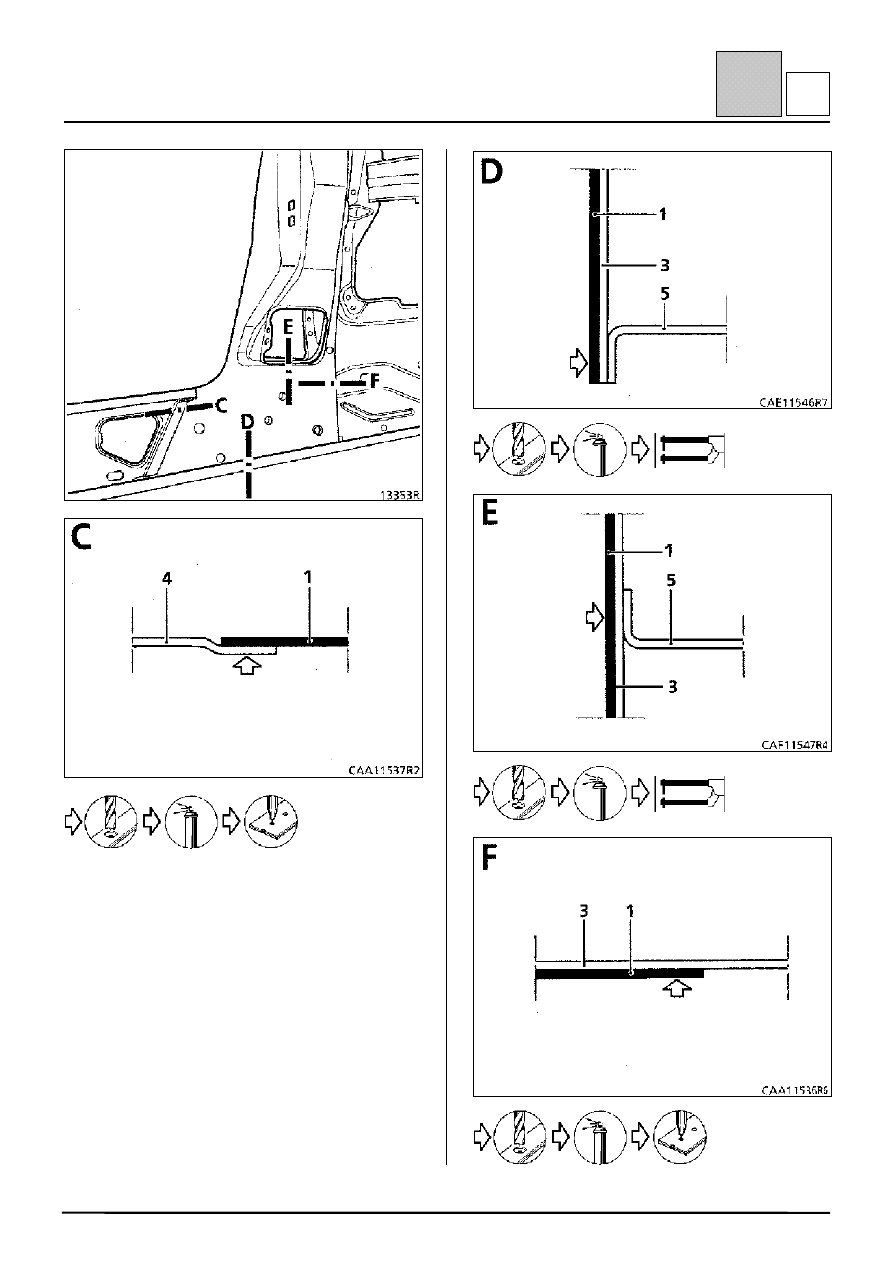

Нижний усилитель центральной стойки

кузова – стойка двери

43-22

43

E

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ БОКОВОЙ ЧАСТИ КУЗОВА

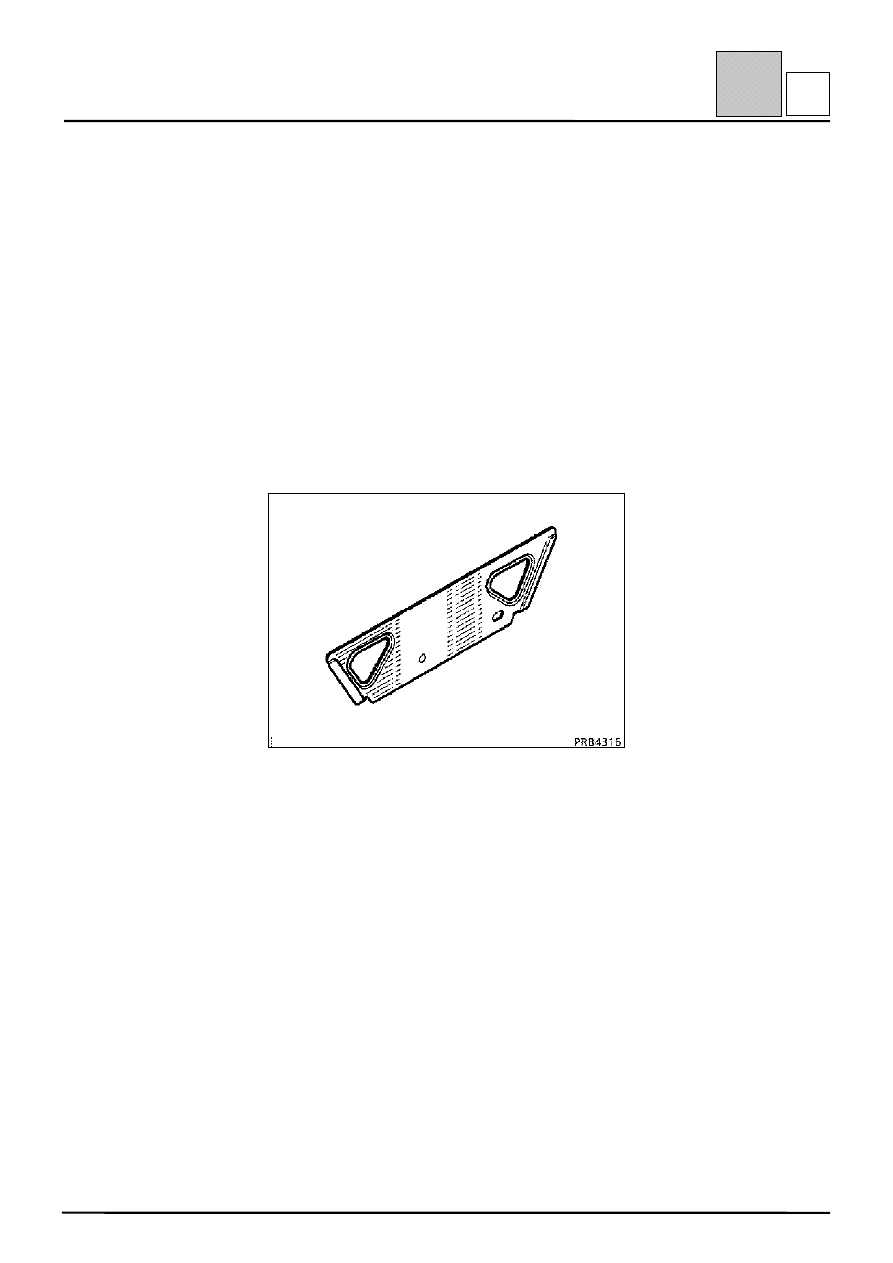

Усилитель порога кузова

43-23

43

F

ВВОДНАЯ ЧАСТЬ

Замена данной детали производится в
дополнение к операции замены панели порога
при повреждениях от бокового удара.

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по выполнению соединений остальных
деталей приводятся в соответствующем
подразделе.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь без комплектующих.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

накладка порога;
нижний усилитель центральной стойки кузова;
внутренняя панель боковины кузова;
усилитель передней стойки кузова (одинаков с
усилителем центральной стойки).

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Усилитель порога

1,2

2 Накладка порога

1,2

3 Нижний усилитель центральной стойки

кузова

1,2

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ БОКОВОЙ ЧАСТИ КУЗОВА

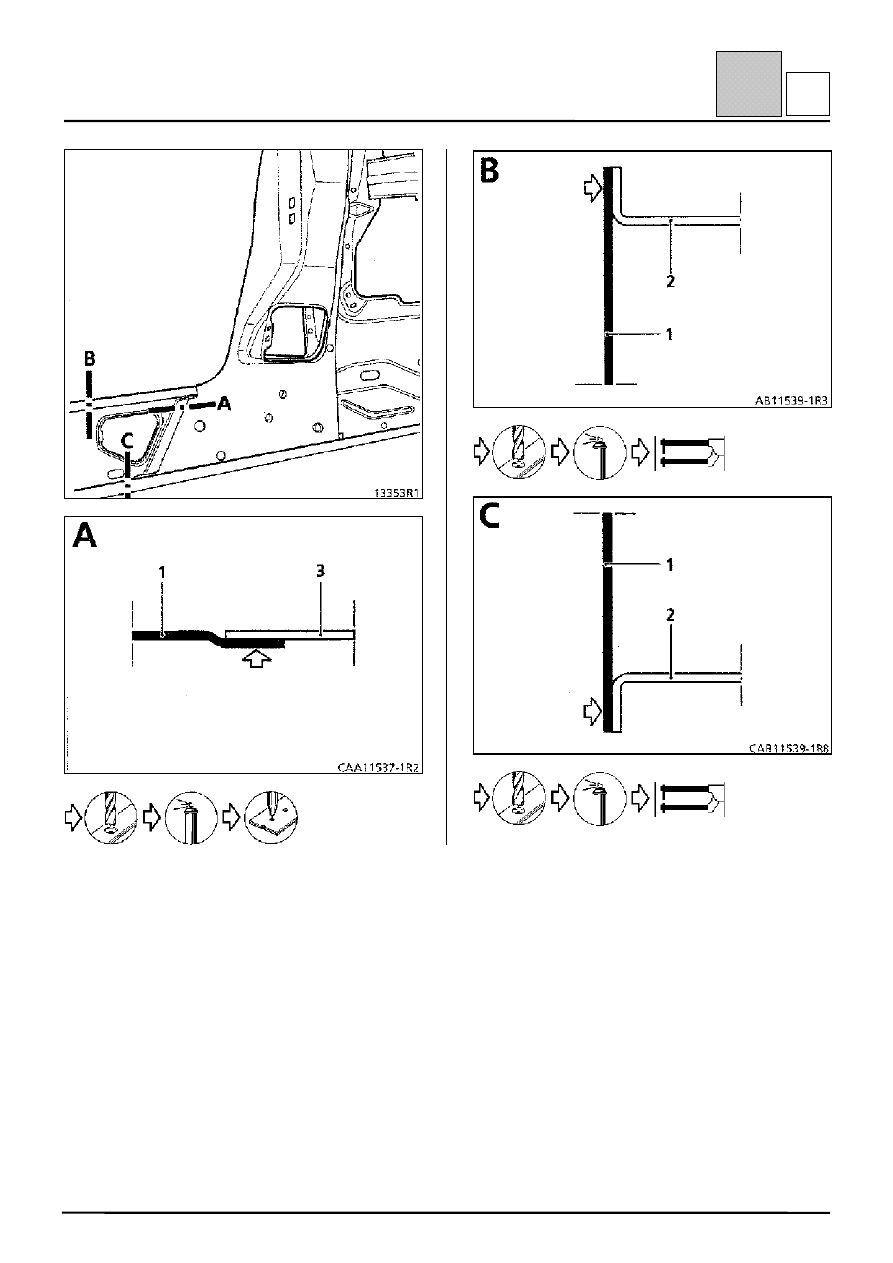

Усилитель порога кузова

43-24

43

F

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ БОКОВОЙ ЧАСТИ КУЗОВА

Левая часть нижней секции боковины кузова

43-25

43

G

ВВОДНАЯ ЧАСТЬ

Замена данной детали является одной из
основных операций при повреждениях от задне-
бокового удара.

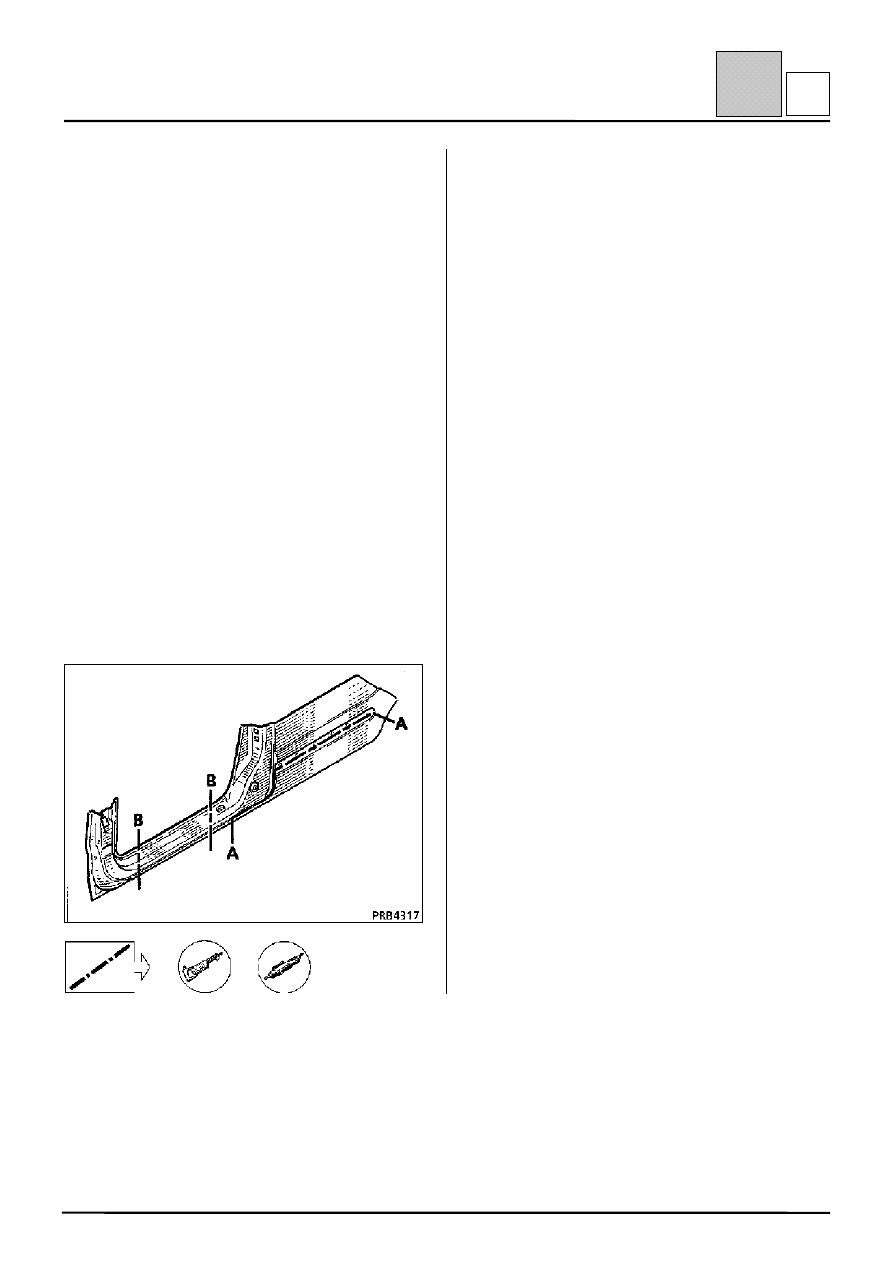

Деталь заменяется частично (линии отреза и
символы операций показаны на приведенном
рисунке).

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по выполнению соединений остальных
деталей приводятся в соответствующем
подразделе.

Деталь может заменяться двумя способами:
1 – с отрезанием по линии А-А (здесь описан

именно этот способ);

2 – с отрезанием по линии В-В (см. операцию N

при замене передней стойки).

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь без комплектующих.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

внутренняя панель боковины кузова;
задняя часть накладки порога;
передняя часть накладки порога.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Левая часть нижней секции боковины

кузова

0,8

2 Внутренняя панель боковины кузова

0,7

3 Задняя часть накладки порога

1,2

4 Передняя часть накладки порога

1,2

или
