Рено Кангу. Руководство - часть 180
ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ПЕРЕДНЕЙ ЧАСТИ КУЗОВА
Передняя часть колесной арки
42-12
42
E
ВВОДНАЯ ЧАСТЬ
Замена данной детали выполняется в качестве
основной при повреждениях от лобового удара и
дополнительной — при замене переднего
брызговика (внутренней панели передней стойки
кузова).

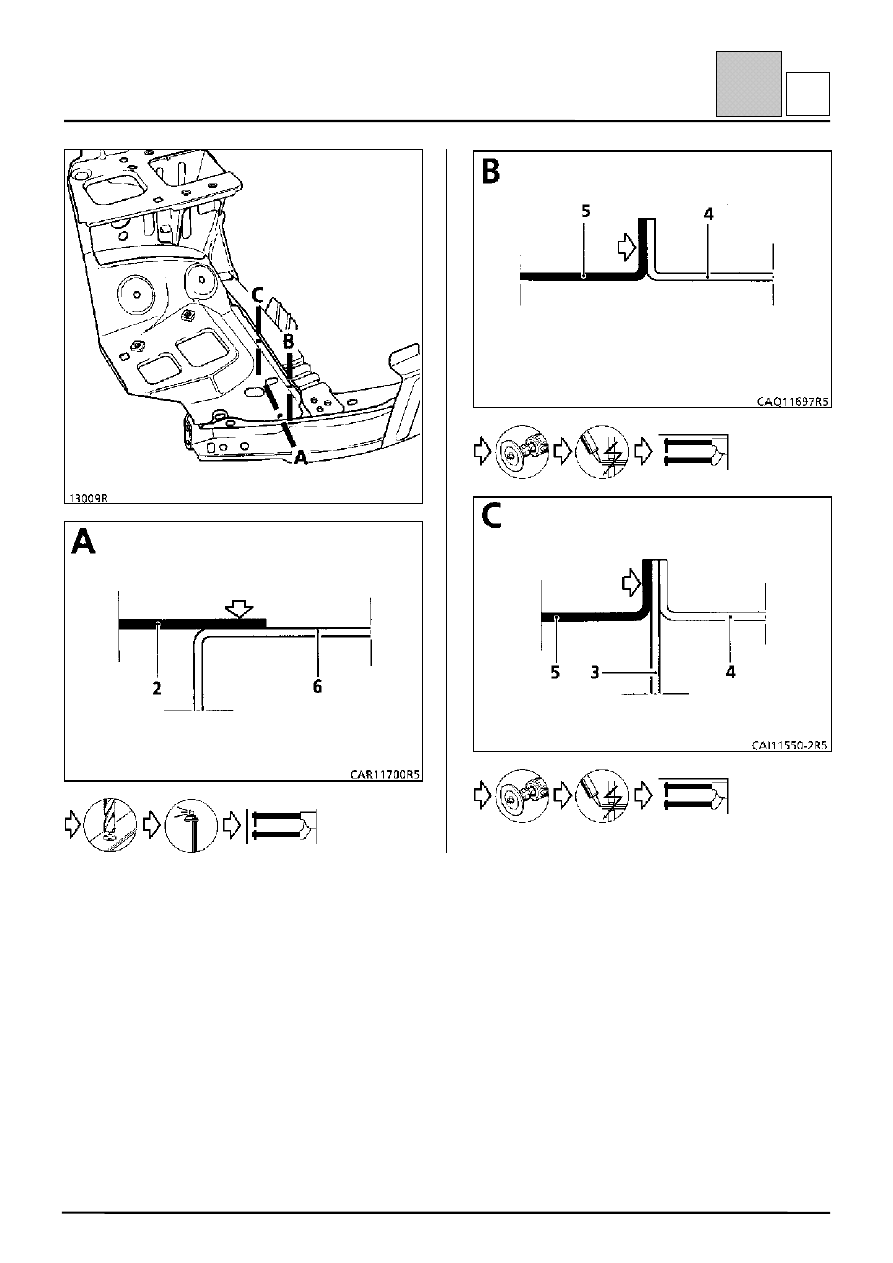

С правой стороны автомобиля замена может
производиться частично с выполнением разреза
(см. приведенный рисунок и символы операций)
Ниже даны только указания по выполнению
соединений собственно заменяемой детали.
Указания по соединениям остальных деталей
даются в соответствующем подразделе.

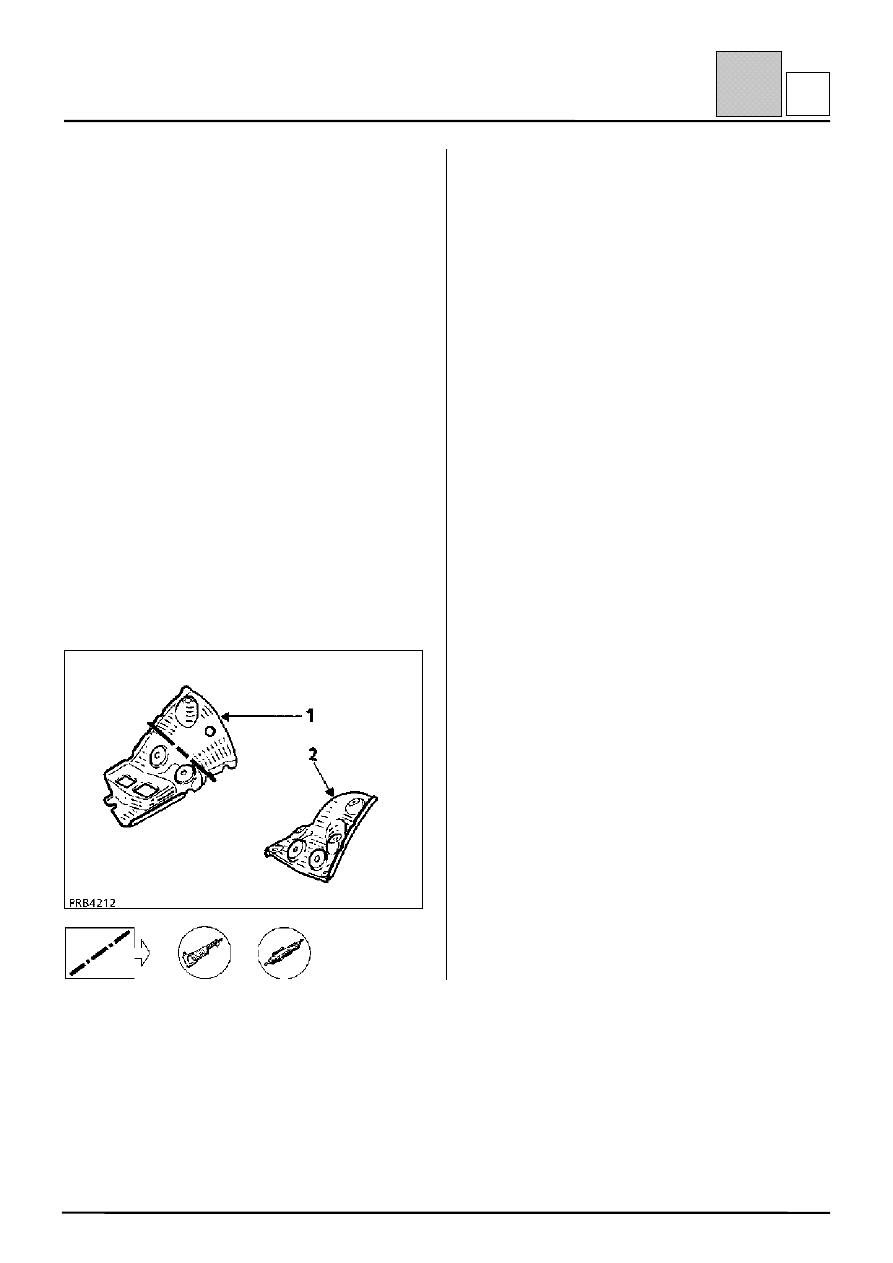

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА
1 – Деталь без комплектующих (правая
сторона)
2 – Деталь без комплектующих (левая
сторона)
ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:
надставка кронштейна подвески двигателя
(правая сторона);
надставка чашки крепления амортизаторной
стойки;
накладка лонжерона;
нижняя крайняя передняя поперечина кузова
(правая сторона);
передний брызговик (внутренняя панель стойки
кузова).

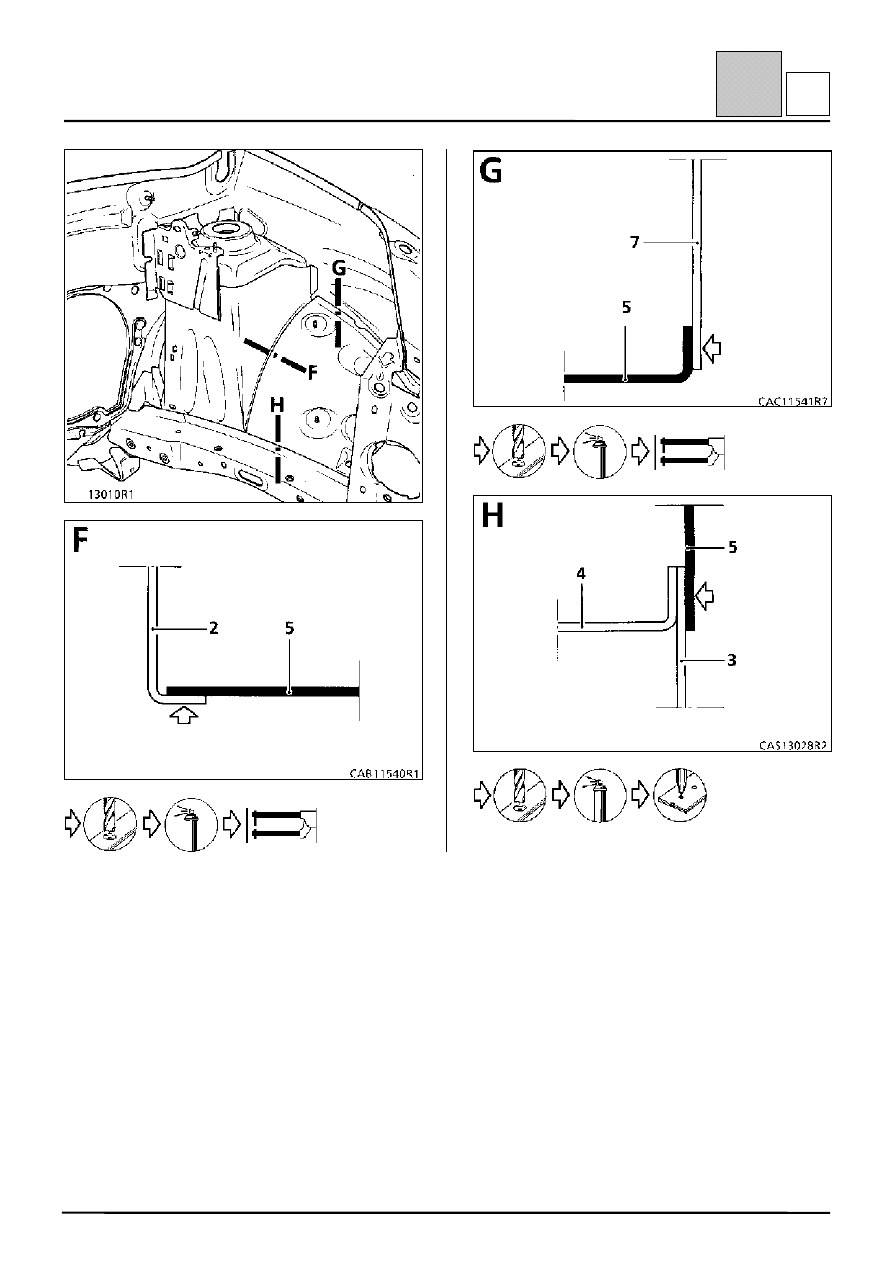

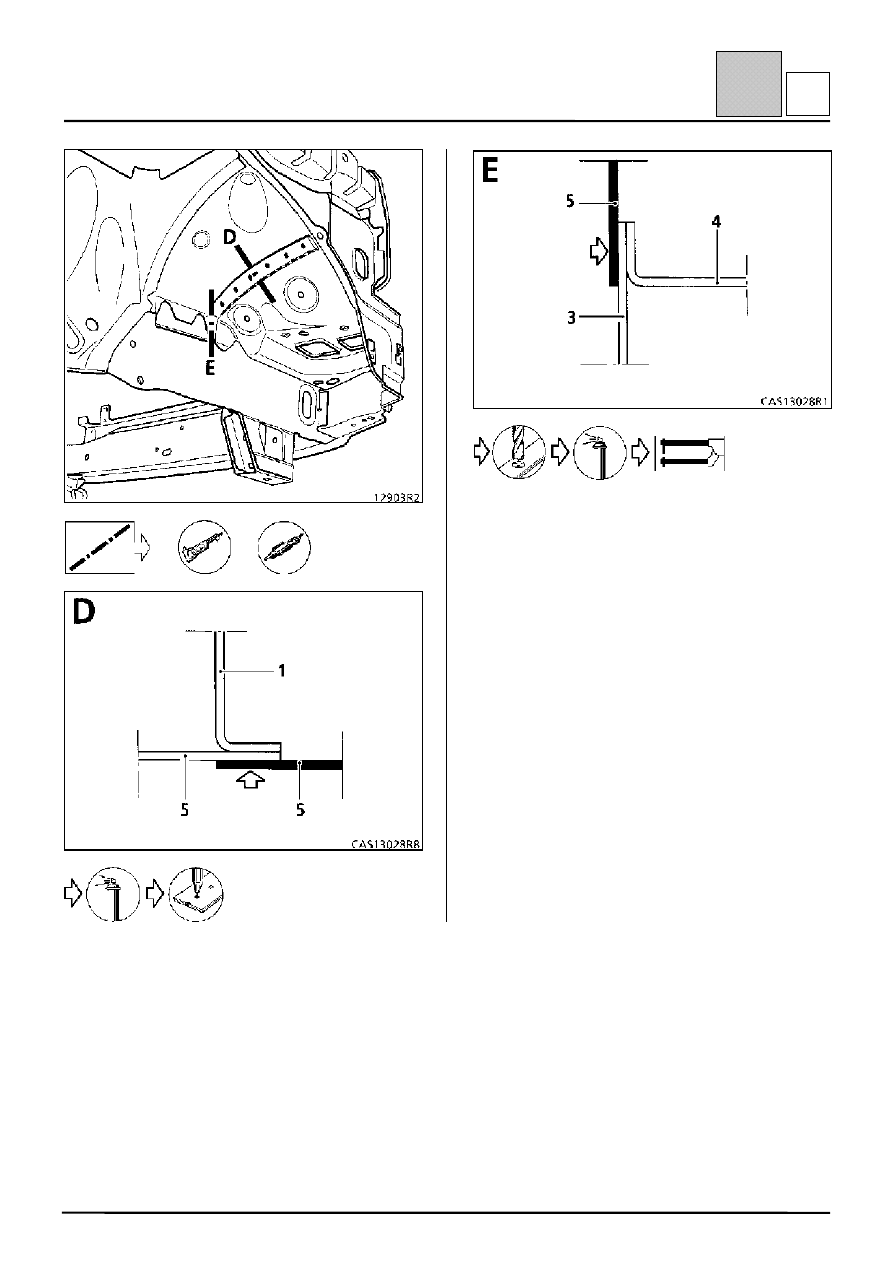

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):
1 Кронштейн подвески двигателя
2,0
2 Надставка чашки крепления
амортизаторной стойки
2,0
3 Накладка лонжерона
1,0
4 Передняя часть лонжерона
1,5
5 Передняя колесная арка
1,0
6 Нижняя крайняя передняя поперечина
кузова
1,5
7 Передний брызговик (внутренняя панель
стойки кузова)
1,5
или
