ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ПЕРЕДНЕЙ ЧАСТИ КУЗОВА

Панель крепления блок-фары

42-4

42

B

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ПЕРЕДНЕЙ ЧАСТИ КУЗОВА

Передний брызговик (частичная замена)

42-5

42

C

ВВОДНАЯ ЧАСТЬ

Замена данной детали производится в
дополнение к операции замены панели крепления
блок-фары при повреждениях от лобового удара.

Деталь заменяется частично с выполнением
разреза по линии, показанной на приведенном
рисунке вместе с символами операций.

Замена данной детали требует также замены
верхних усилителей переднего брызговика.

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

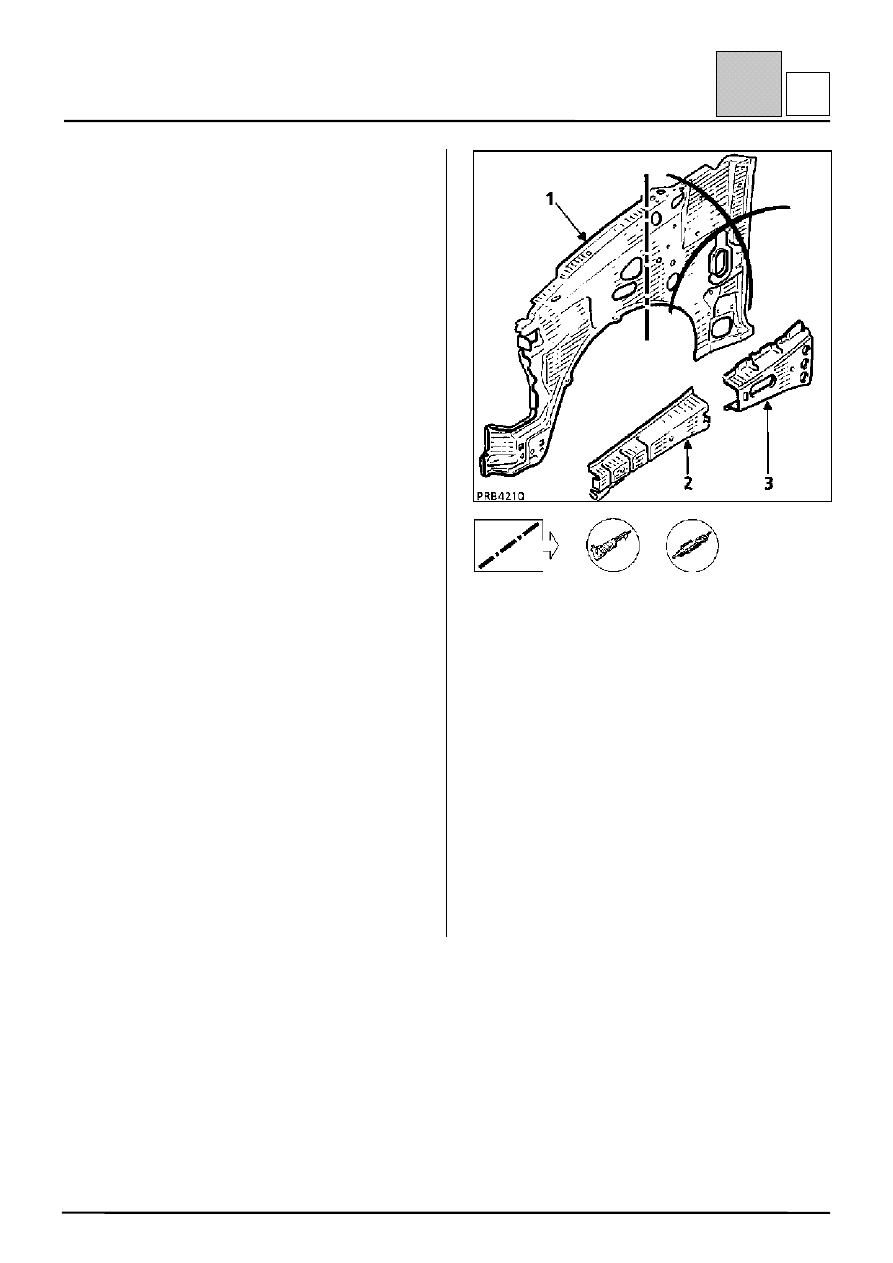

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

1 – Передний брызговик — деталь в сборе с:

– кронштейном переднего крыла;
– усилителем амортизирующего элемента

капота;

– кронштейном крепления приборной панели;
– усилителем надставки чашки верхнего

крепления амортизаторной стойки.

2 – Передняя часть усилителя брызговика

3 – Задняя часть усилителя брызговика

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

плата кронштейна подвески двигателя;
чашка верхнего крепления амортизаторной
стойки;
стенка ниши воздухозабора.

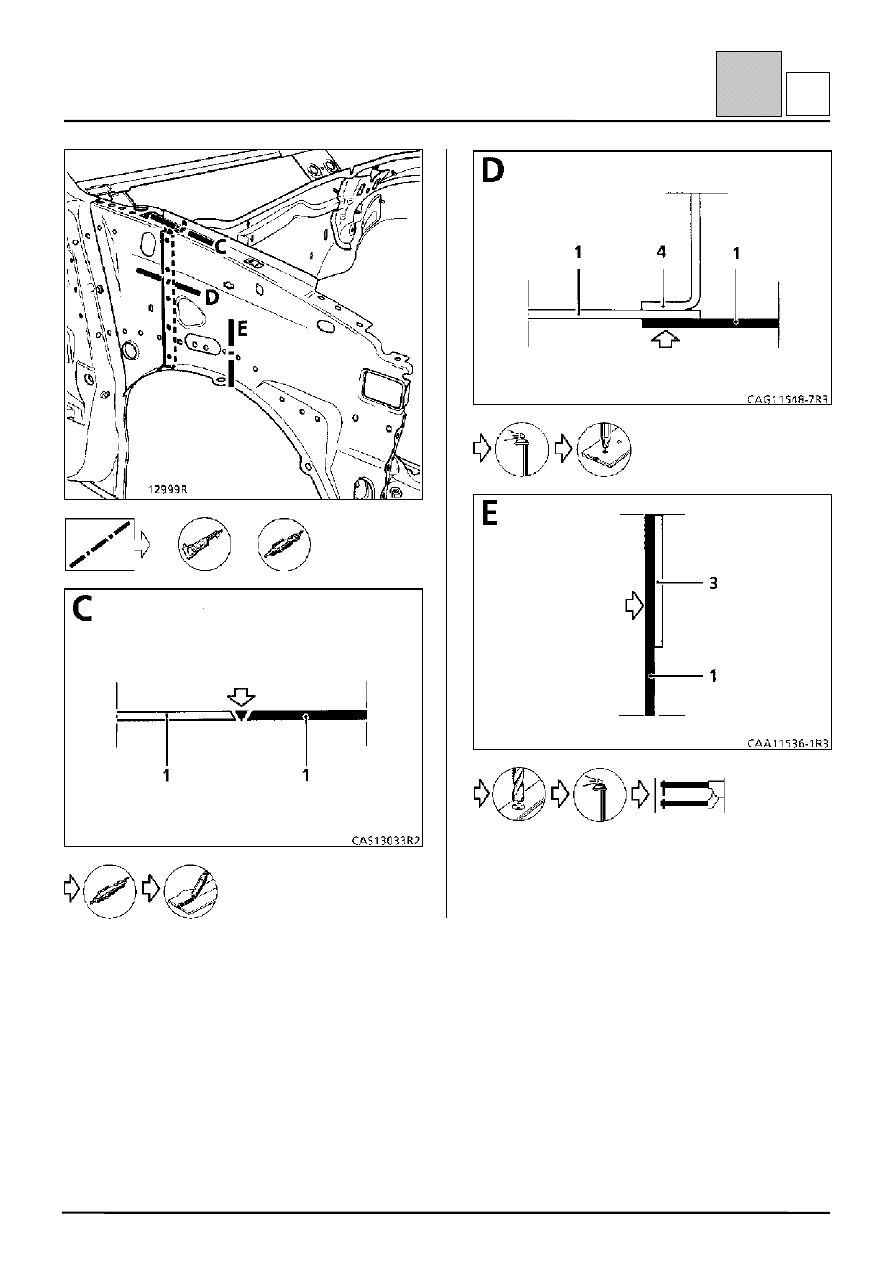

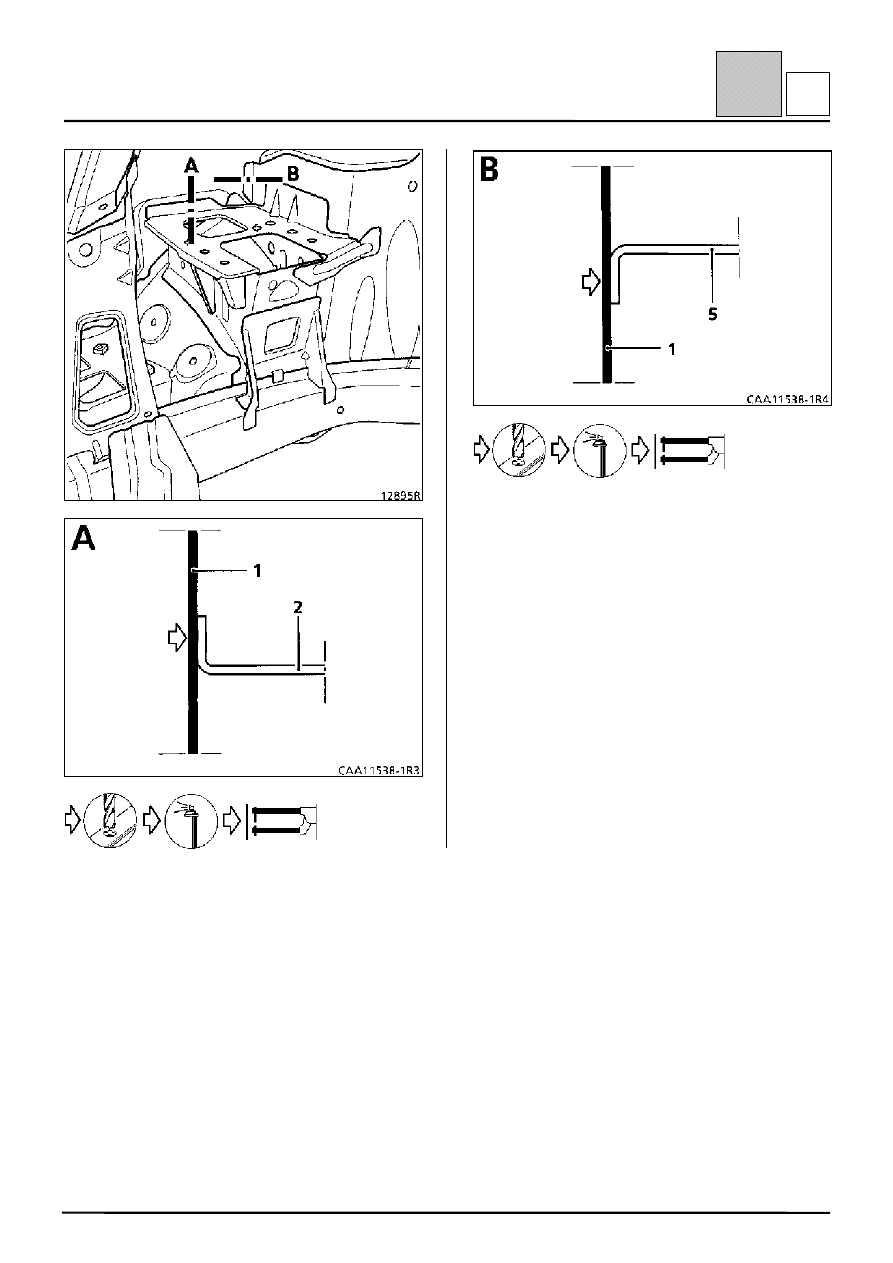

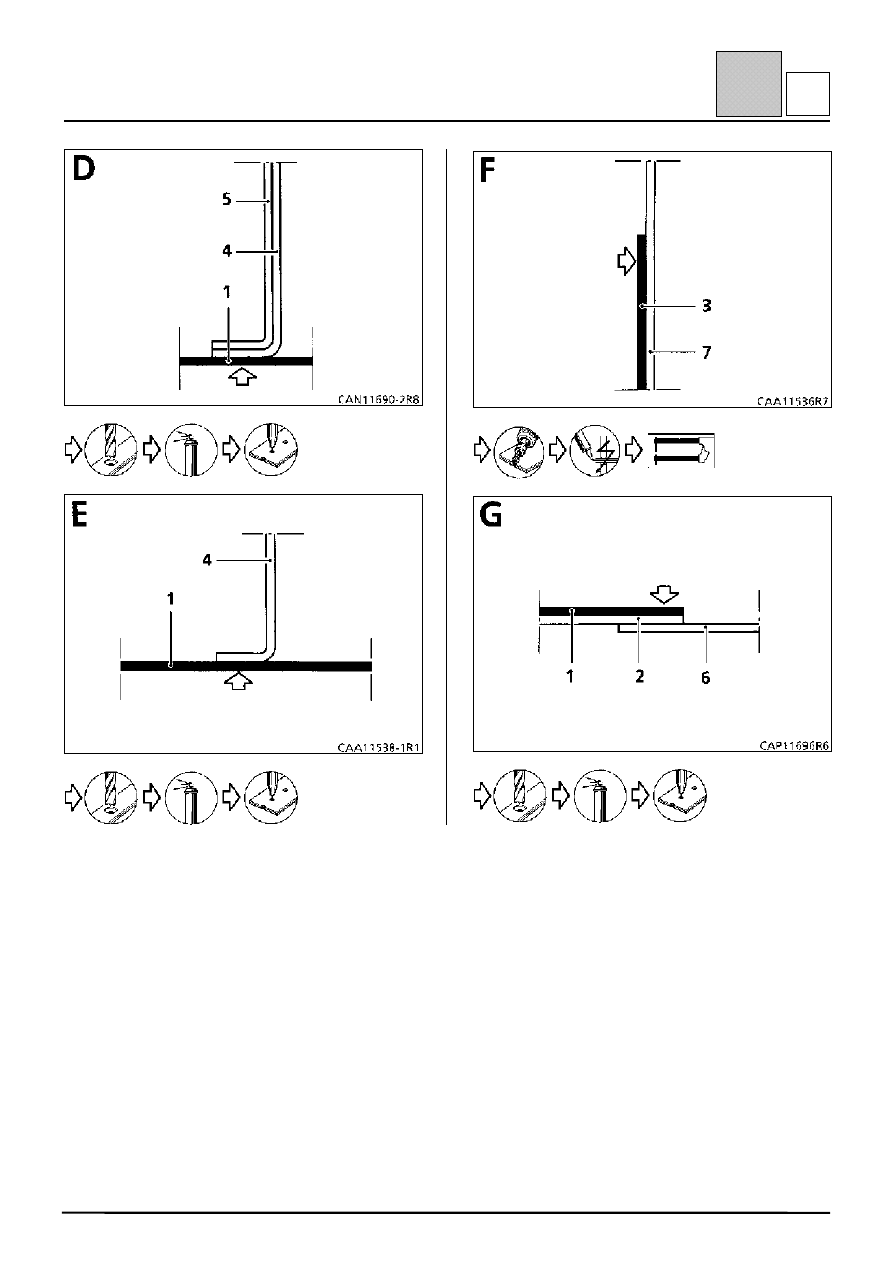

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Передний брызговик — внутренняя

панель стойки кузова

1,5

2 Плата кронштейна подвески двигателя

2,0

3 Чашка верхнего крепления

амортизаторной стойки

2,0

4 Стенка ниши воздухозабора

1,0

5 Надставка чашки крепления

амортизаторной стойки

1,0

или

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ПЕРЕДНЕЙ ЧАСТИ КУЗОВА

Передний брызговик (частичная замена)

42-6

42

C

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ПЕРЕДНЕЙ ЧАСТИ КУЗОВА

Передний брызговик (частичная замена)

42-7

42

C

или
