ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода

газораспределительного механизма

11-9

11

Двигатель F8Q

Регулировка газораспределительного
механизма

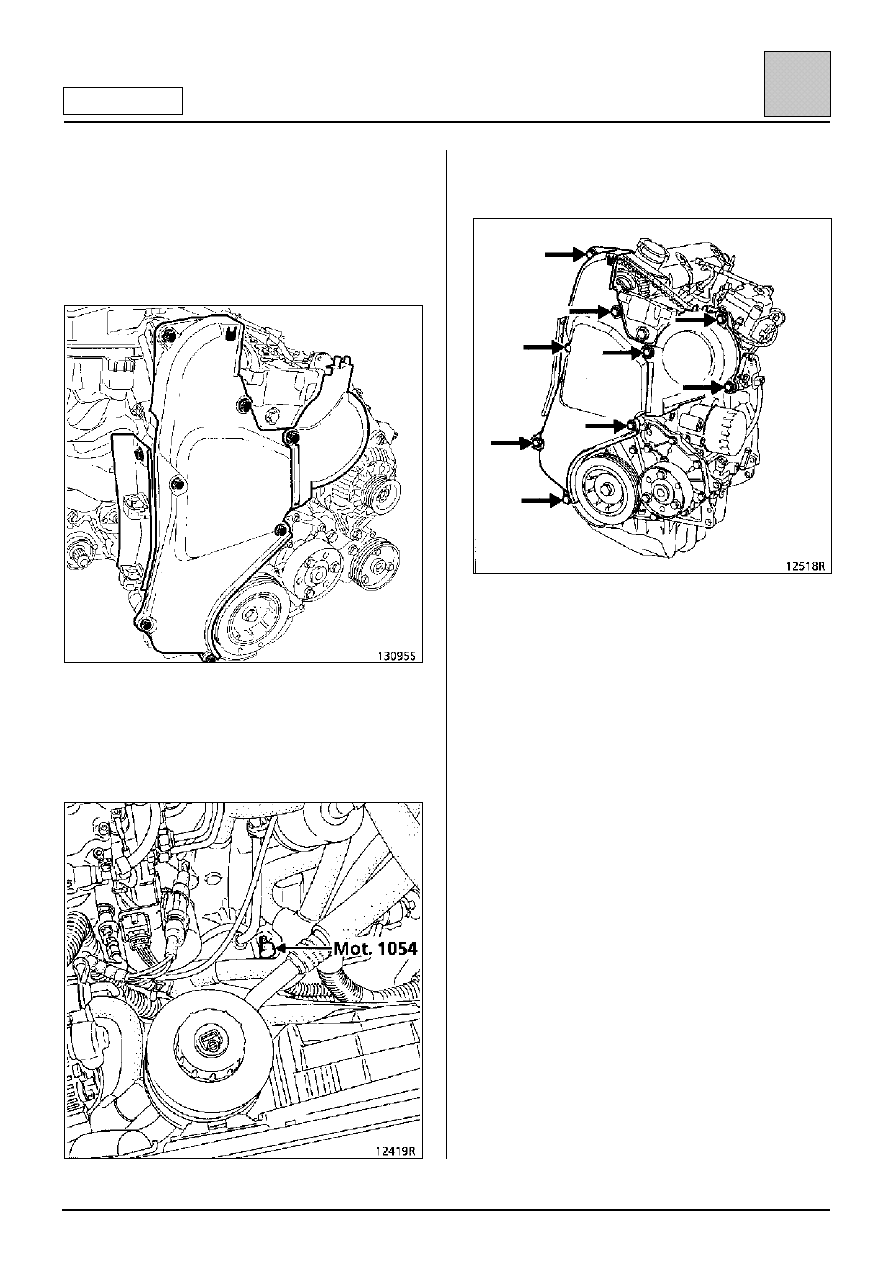

Поверните коленчатый вал так, чтобы метка на
зубчатом шкиве распределительного вала
находилась против установочного выступа в люке
верхней крышке привода ГРМ.

Выньте заглушку из отверстия для фиксатора
ВМТ.

Установите фиксатор ВМТ Mot. 1054.

Снимите:
– крышки привода ГРМ;

– шкив коленчатого вала.

Ослабьте затяжку гайки крепления оси натяжного
ролика и снимите ремень.

ПРИМЕЧАНИЕ. Отворачивание гайки оси
натяжного ролика более чем на один оборот
может вызвать его полное смещение с места.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода

газораспределительного механизма

11-10

11

Двигатель F8Q

УСТАНОВКА

Убедитесь, что фиксатор Mot. 1054 установлен.

Установите ремень привода газораспредели-
тельного механизма, совместив метки на ремне с
метками на зубчатых шкивах распределительного
вала, ТНВД и коленчатого вала.

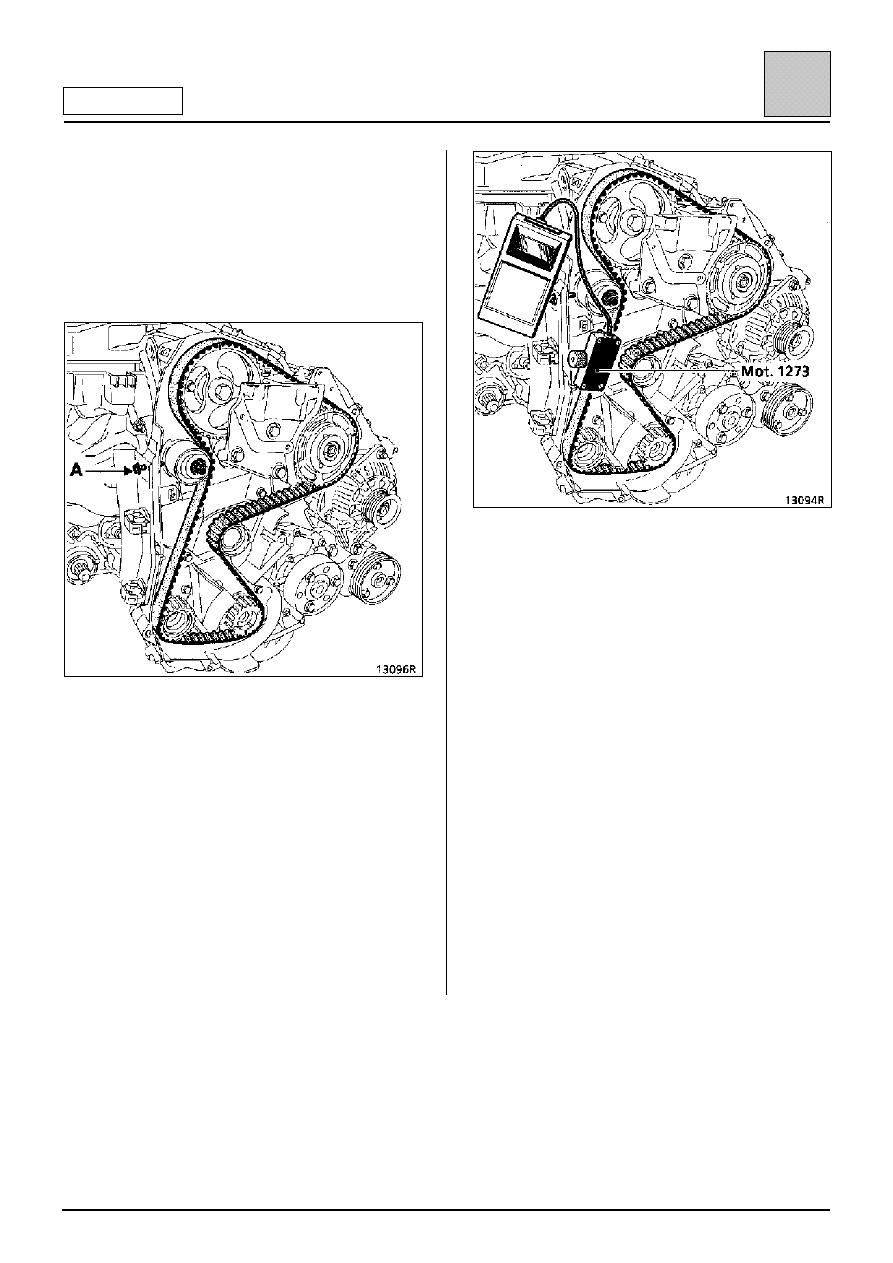

Натяните ремень привода газораспредели-
тельного механизма, ввертывая болт (А) на
нижней крышке привода газораспределительного
механизма.

Установите измеритель Mot. 1273 и натяните
ремень до получения установочного значения (см.
главу 07 «Натяжение ремня
газораспределительного механизма»).

Затяните гайку крепления оси натяжного ролика с
моментом 5 даН

⋅⋅⋅⋅м.

ПРИМЕЧАНИЕ. Чтобы исключить самопроизволь-
ное отворачивание гайки крепления оси натяж-
ного ролика и, как следствие, выход из строя
двигателя, строго соблюдайте момент затяжки
гайки (5 даН

⋅⋅⋅⋅м).

Замените болт крепления шкива коленчатого
вала.

Установите шкив коленчатого вала и обязательно
затяните болт с моментом 2 даН

⋅⋅⋅⋅м, а затем

доверните его на 115

°°°° ± 15°°°°.

Произведите установку в порядке, обратном
снятию.

Установите на место ремень привода
вспомогательного оборудования (см. главу 07
«Натяжение ремня привода газораспредели-
тельного механизма»).

ПРИМЕЧАНИЕ. Не устанавливайте снятый
ремень, его следует заменить новым.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11-11

11

Двигатель D7F

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Mot. 591-04

Угловой ключ для затяжки болтов головки
блока цилиндров и указатель на
магнитной опоре для угловой затяжки
болтов

Mot. 1202

Щипцы для упругих хомутов

Mot. 1273

Измеритель натяжения ремня

Mot. 1379

Приспособление для фиксации двигателя
на подрамнике

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Торцевая головка «Торкс» на 12

Угломерный диск для угловой затяжки

Моменты затяжки (даН

⋅⋅⋅⋅м)

Болт крепления шкива коленчатого
вала

2 + 90

°°°°

Болт крепления на двигателе переднего
правого кронштейна маятниковой
подвески

6,2

Болт крепления на кузове переднего
правого кронштейна маятниковой
подвески

6,2

Гайка крепления натяжного ролика
ремня газораспределительного
механизма

5

Болты крепления колес

9

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Снимите капот, правое колесо.

Отсоедините аккумуляторную батарею.

Слейте жидкость из системы охлаждения.

Установите подкладки Mot. 1379 для фиксации
двигателя на подрамнике.

Снимите:
– ремень привода газораспределительного

механизма (см. методику, описанную в
главе 11 «Ремень привода газораспредели-
тельного механизма»);

– масляный щуп;
– вакуумный шланг вакуумного усилителя

тормозов;

– воздушный фильтр;
– трос привода дроссельной заслонки;
– трубопроводы подачи и возврата топлива с

верхней крышки привода ГРМ.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11-12

11

Двигатель D7F

Отсоедините:

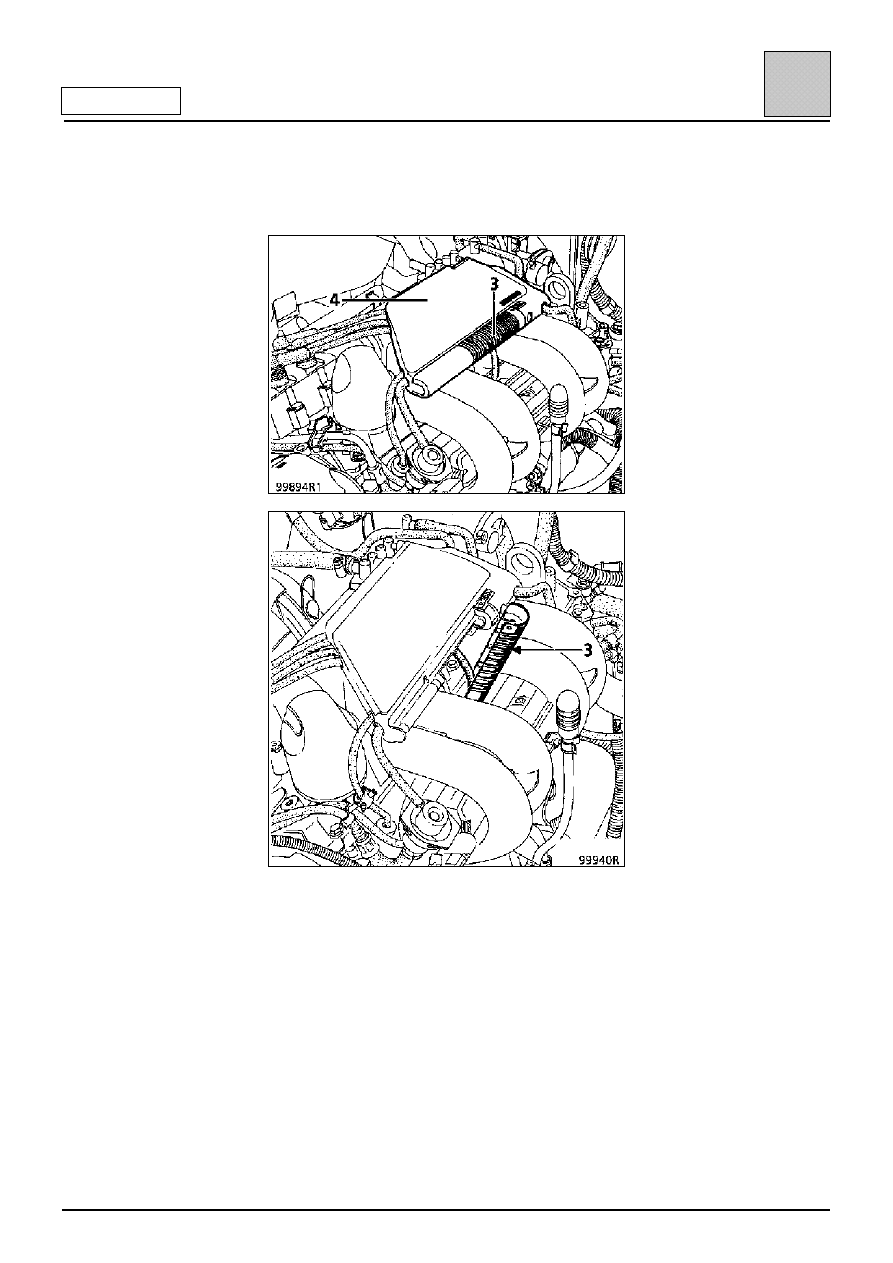

– провода свечей с помощью приспособления

(3), встроенного в защитный пластмассовый
кожух (4);

– трубку абсорбера, а также шланги системы

рекуперации паров топлива от электромагнит-
ного клапана;

– разъем:

• модуля зажигания,

• инжекторов,

• шагового двигателя регулятора холостого

хода,

• потенциометра положения дроссельной

заслонки,

• датчика температуры воздуха.

Извлеките шланг, соединяющий водяной насос с
радиатором отопителя, и отсоедините
электрический жгут от теплового экрана на
крышке клапанного механизма.
