ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода

газораспределительного механизма

11-5

11

Двигатель E7J

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Mot. 591-02

Указатель на магнитной опоре для
угловой затяжки болтов

Mot. 591-04

Угловой ключ для затяжки болтов

Mot. 1135-01 Приспособление для натяжения ремня

привода газораспределительного
механизма

Mot. 1273

Измеритель натяжения ремня

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Приспособление для поддержания двигателя

Моменты затяжки (даН

⋅⋅⋅⋅м)

Болты крепления колес

9

Болт крепления шкива
коленчатого вала

2 + 68

°°°° ± 6°°°°

Гайка крепления натяжного ролика

5

Болт крепления верхнего кронштейна
опоры маятниковой подвески
двигателя

6,2

Гайка крепления верхнего кронштейна
опоры маятниковой подвески
двигателя

4,4

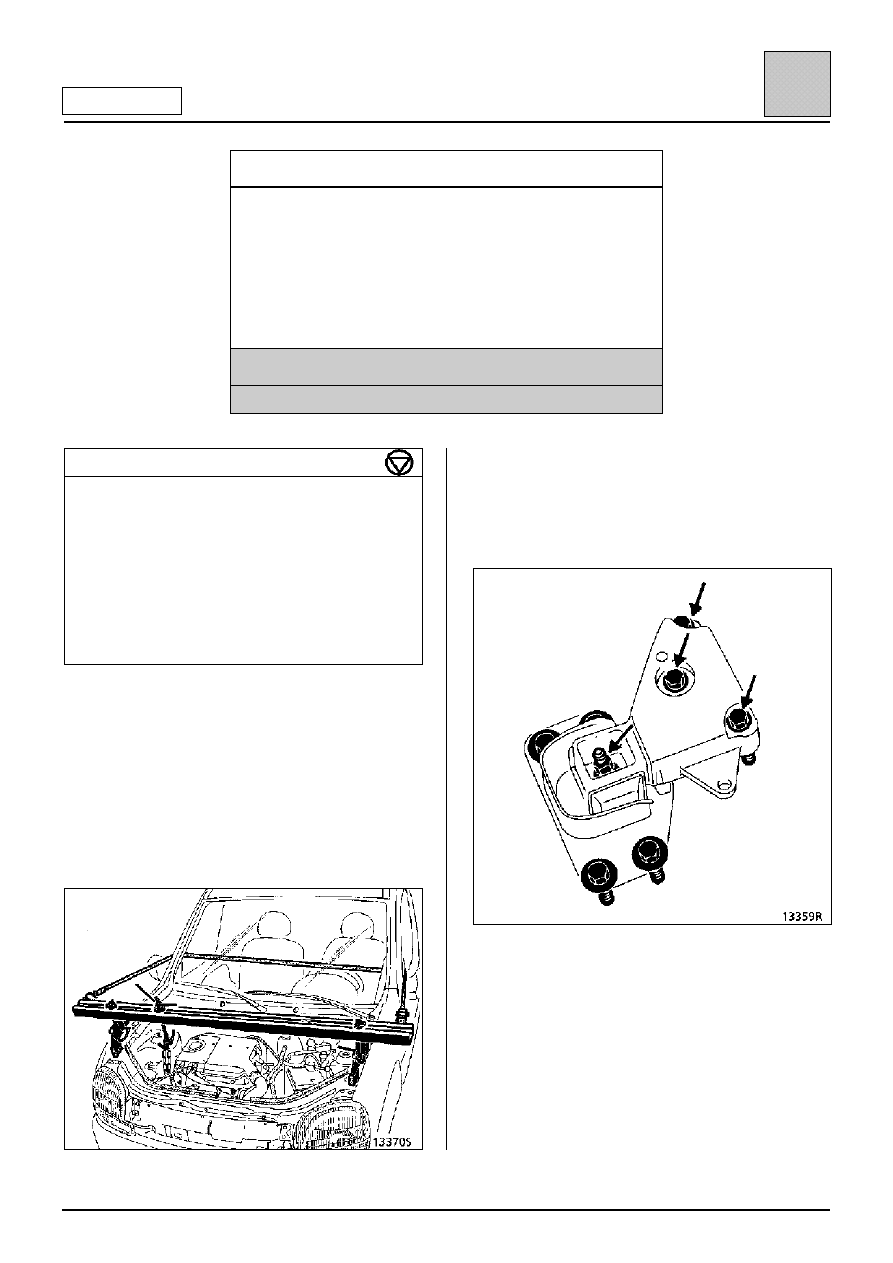

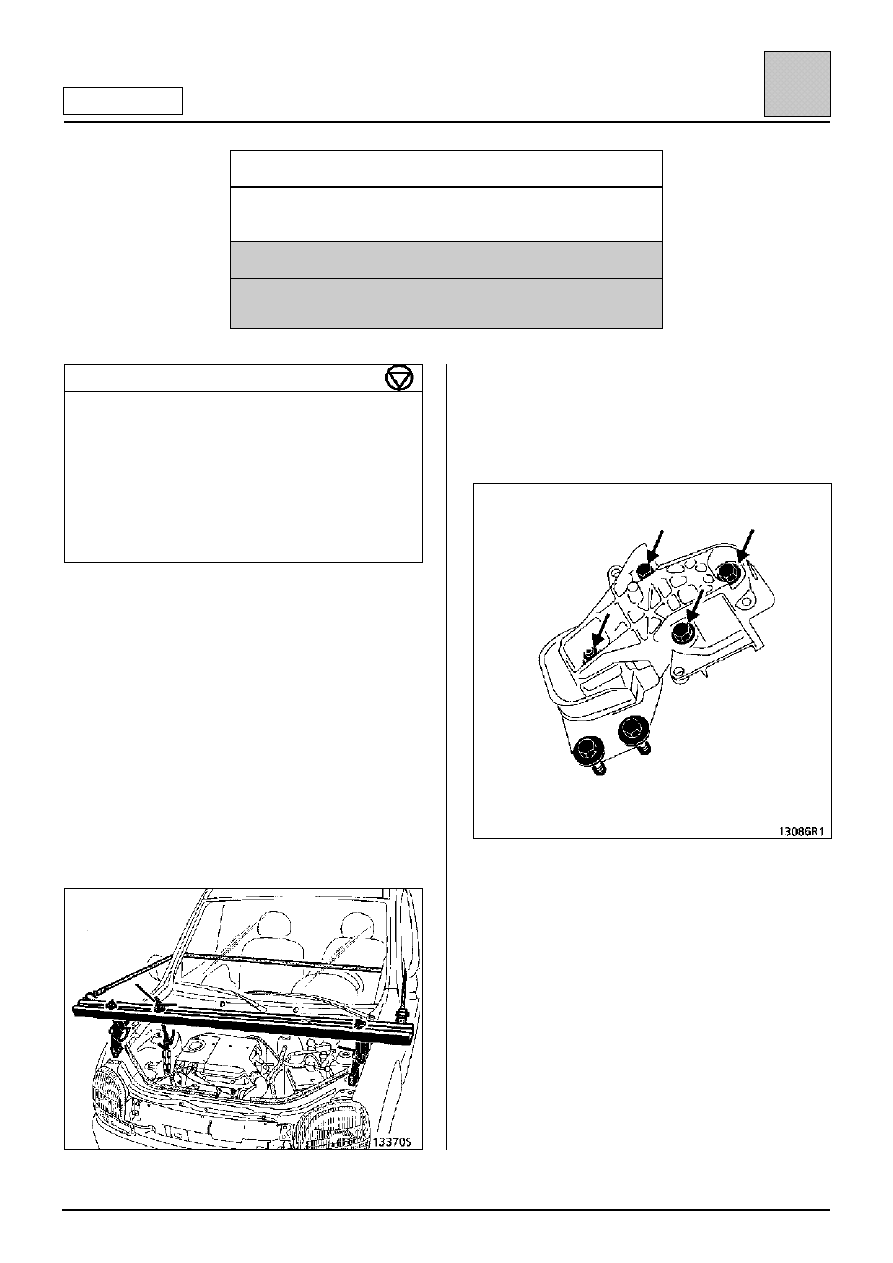

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отсоедините аккумуляторную батарею.

Установите приспособление для поддержания
двигателя.

Снимите:
– переднее правое колесо, а также

грязезащитный щиток;

– верхний кронштейн опоры маятниковой

подвески двигателя;

– ремень привода генератора и насоса

усилителя рулевого управления;

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода

газораспределительного механизма

11-6

11

Двигатель E7J

– шкивы коленчатого вала, а также ступицу;

– крышки привода ГРМ.

Установите коленчатый вал двигателя в

положение регулировки ГРМ.

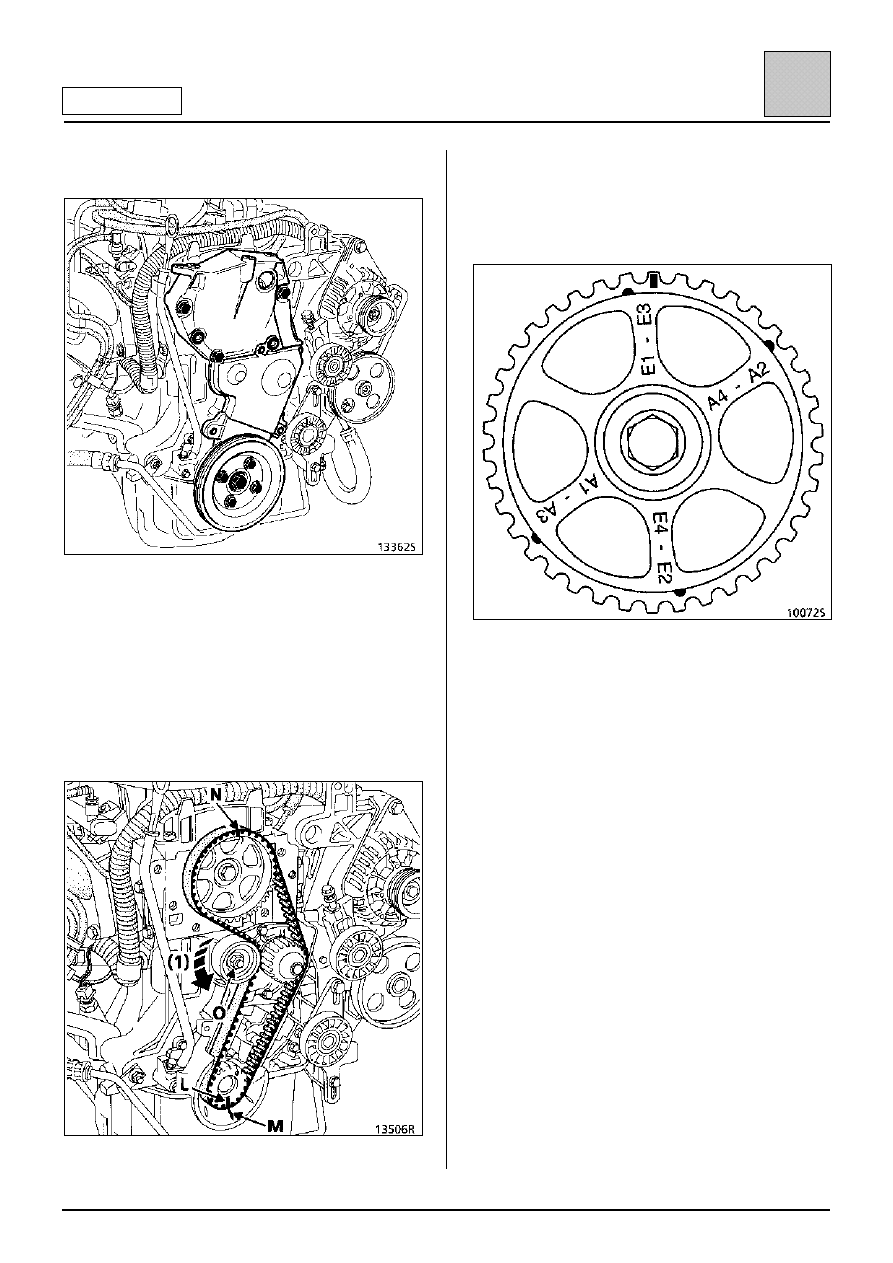

Совместите метку (L) на зубчатом шкиве

коленчатого вала с меткой (М), а метка (N) на

зубчатом шкиве распределительного вала должна

находится в показанном на рисунке ниже

положении.

Отверните гайку (О) и поверните ось вала против

часовой стрелки, чтобы ослабить натяжение

ремня, затем снимите ремень.

(1)

Направление вращения натяжного ролика.

ВНИМАНИЕ. На зубчатом шкиве распределитель-

ного вала имеется 5 меток; лишь нанесенная на

стороне зуба метка прямоугольной формы

соответствует положению ВМТ; остальные метки

предназначены для регулировки зазоров в

механизме привода клапанов.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода

газораспределительного механизма

11-7

11

Двигатель E7J

УСТАНОВКА

На наружной стороне ремня краской нанесена
стрелка, показывающая направление вращения,
а также две регулировочных метки.

Проверьте, что коленчатый вал двигателя
находится в положении, соответствующем
регулировке ГРМ.

Совместите метки на ремне с метками на
зубчатых шкивах.

Начинайте устанавливать ремень с зубчатого
шкива коленчатого вала, соблюдая направление
установки ремня.

С помощью приспособления Mot. 1135-01
натяните ремень до получения установочного
значения (см. главу 07 «Натяжение ремня
привода газораспределительного
механизма»).

Затяните гайку (О) натяжного ролика с моментом
5 даН

⋅⋅⋅⋅м.

Чтобы исключить самопроизвольное
отворачивание гайки крепления оси
натяжного ролика и, как следствие, выход из
строя двигателя, строго соблюдайте момент
затяжки гайки (5 даН

⋅⋅⋅⋅м).

Произведите установку в порядке, обратном
снятию.

Установите шкив коленчатого вала и затяните
болт с моментом 2 даН

⋅⋅⋅⋅м, а затем доверните его

на 68

°°°° ± 6°°°°.

Установите ремень привода вспомогательного
оборудования и натяните его (см. главу 07
«Натяжение ремня привода газораспреде-
лительного механизма»).

Не устанавливайте повторно снятый ремень, его
следует заменить новым.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода

газораспределительного механизма

11-8

11

Двигатель F8Q

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Mot. 1054

Фиксатор ВМТ

Mot. 1273

Измеритель натяжения ремня

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Приспособление для поддержания двигателя

Торцевая головка «Торкс» на 14

Моменты затяжки (даН

⋅⋅⋅⋅м)

Болты крепления колес

9

Болт крепления шкива
коленчатого вала

2 + 115

°°°° ± 15°°°°

Гайка крепления натяжного ролика

5

Болт крепления верхнего кронштейна
опоры маятниковой подвески
двигателя

6,2

Гайка верхнего кронштейна опоры
маятниковой подвески двигателя

4,4

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отсоедините аккумуляторную батарею.

Снимите:
– переднее правое колесо, а также

грязезащитный щиток;

– пластмассовую крышку верхнего кронштейна

опоры маятниковой подвески двигателя.

Установите приспособление для поддержания
двигателя.

Снимите:
– ремень привода вспомогательного

оборудования;

– верхний кронштейн опоры маятниковой

подвески.
