83-13



КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Датчик температуры охлаждающей жидкости

83



 ПРИНЦИП ДЕЙСТВИЯ

 Термосопротивление передает на
приемник сигнал, соответствующий
изменению сопротивления в зависимости
от температуры охлаждающей жидкости, и
если температура превышает 118

°°°°С,

включается сигнальная лампа, имеющаяся
на щитке приборов.

 КОНТРОЛЬ

 Подсоедините омметр между контактом 1
(двигатели K и E) или контактом 2
(двигатель F) датчика и массой
автомобиля.

 Правильное значение: 160-1250 Ом.

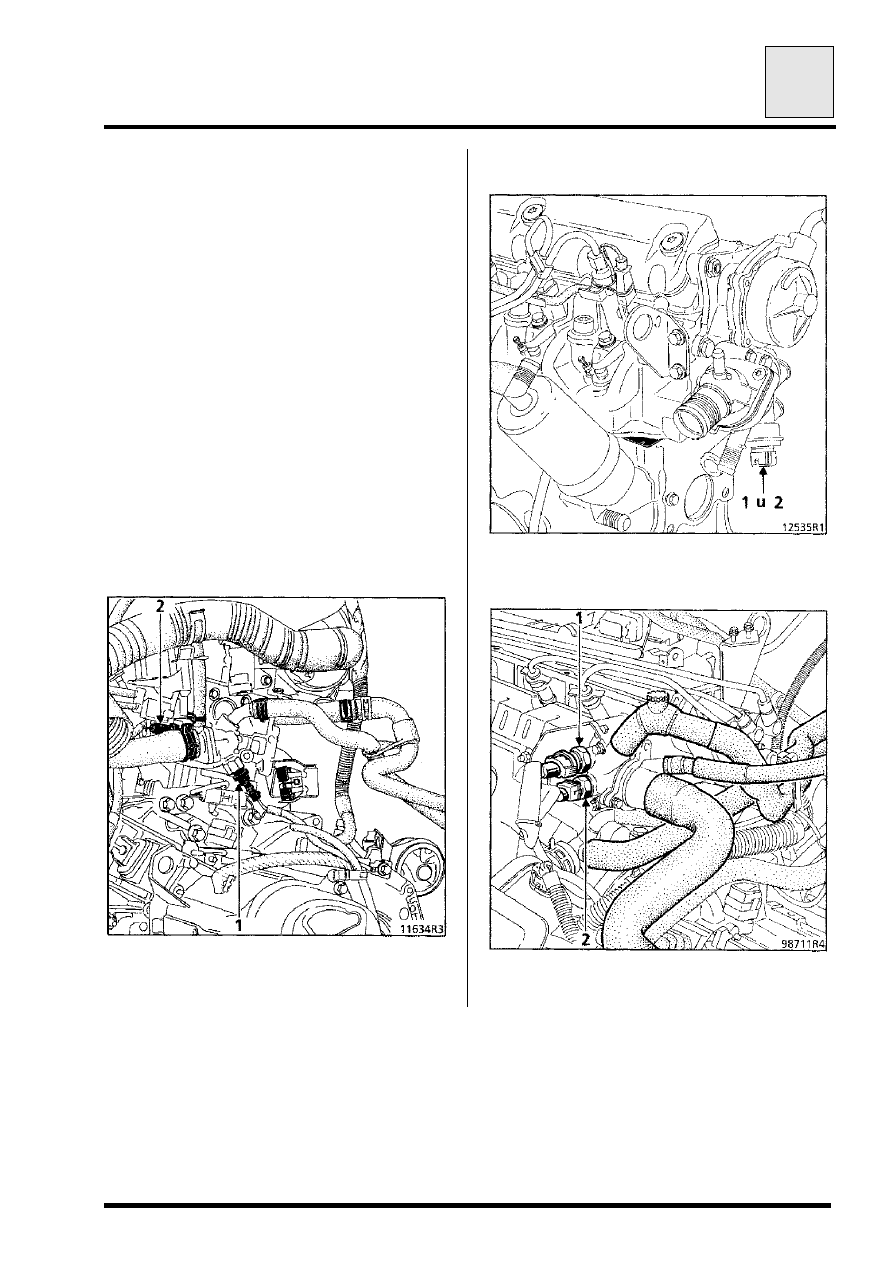

 РАЗМЕЩЕНИЕ

 Двигатель D



 1 Датчик сигнальной лампы
 2 Датчик индикатора

 Двигатель F



 Двигатель E



84-1

ОРГАНЫ УПРАВЛЕНИЯ - СИГНАЛИЗАЦИЯ

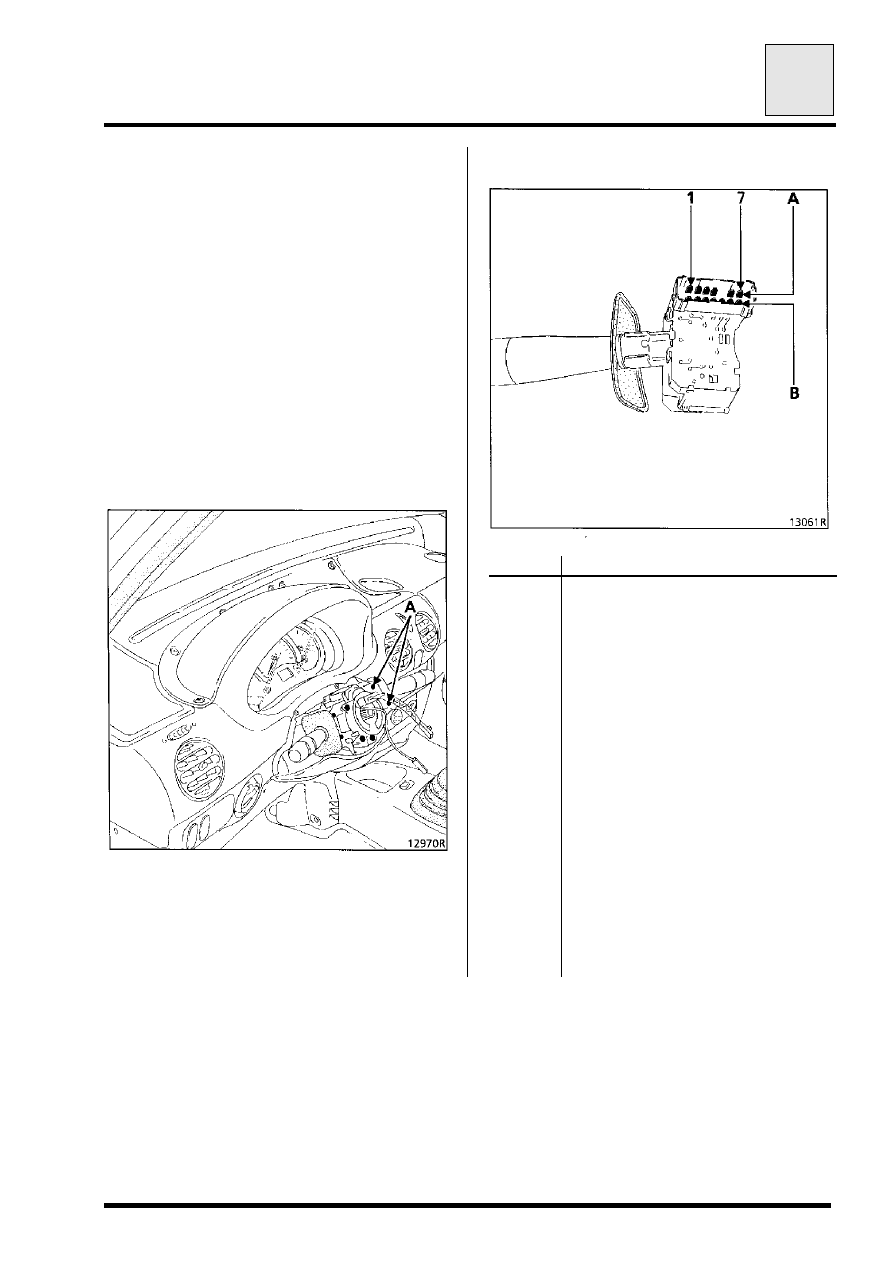

Рычажный переключатель стеклоочистителей

84



 СНЯТИЕ - УСТАНОВКА

 Отсоедините аккумуляторную батарею.

 Снимите две половинки кожуха,
имеющиеся под рулевым колесом.

 Освободите приемное кольцо системы
блокировки запуска двигателя или
пластмассовый декоративный ободок
вокруг замка зажигания.

 Отверните два крепежных болта (A)
рычажного переключателя  управления
стеклоочистителем.

 Освободите переключатель из держателя
и отсоедините его разъем.



 ПРИМЕЧАНИЕ. Снимать рулевое колесо
нет необходимости.

 ПОДСОЕДИНЕНИЕ



 Контакт

 Назначение

 A1

 Реле времени передних
стеклоочистителей

 A2

 Высокая скорость
стеклоочистителей

 A3

 Малая скорость
стеклоочистителей

 A4

 Насос переднего омывателя

 A5

 Не используется

 A6

 Малая скорость с выдержкой
времени

 A7

 “+ после замка зажигания”
передних стеклоочистителей

 B1

 Насос заднего омывателя

 B2

 Реле времени заднего
стеклоочистителя

 B3

 Не используется

 B4

 “+ после замка зажигания”
заднего стеклоочистителя

 B5

 Масса

 B6

 Не используется

 B7

 Не используется

84-2



ОРГАНЫ УПРАВЛЕНИЯ - СИГНАЛИЗАЦИЯ

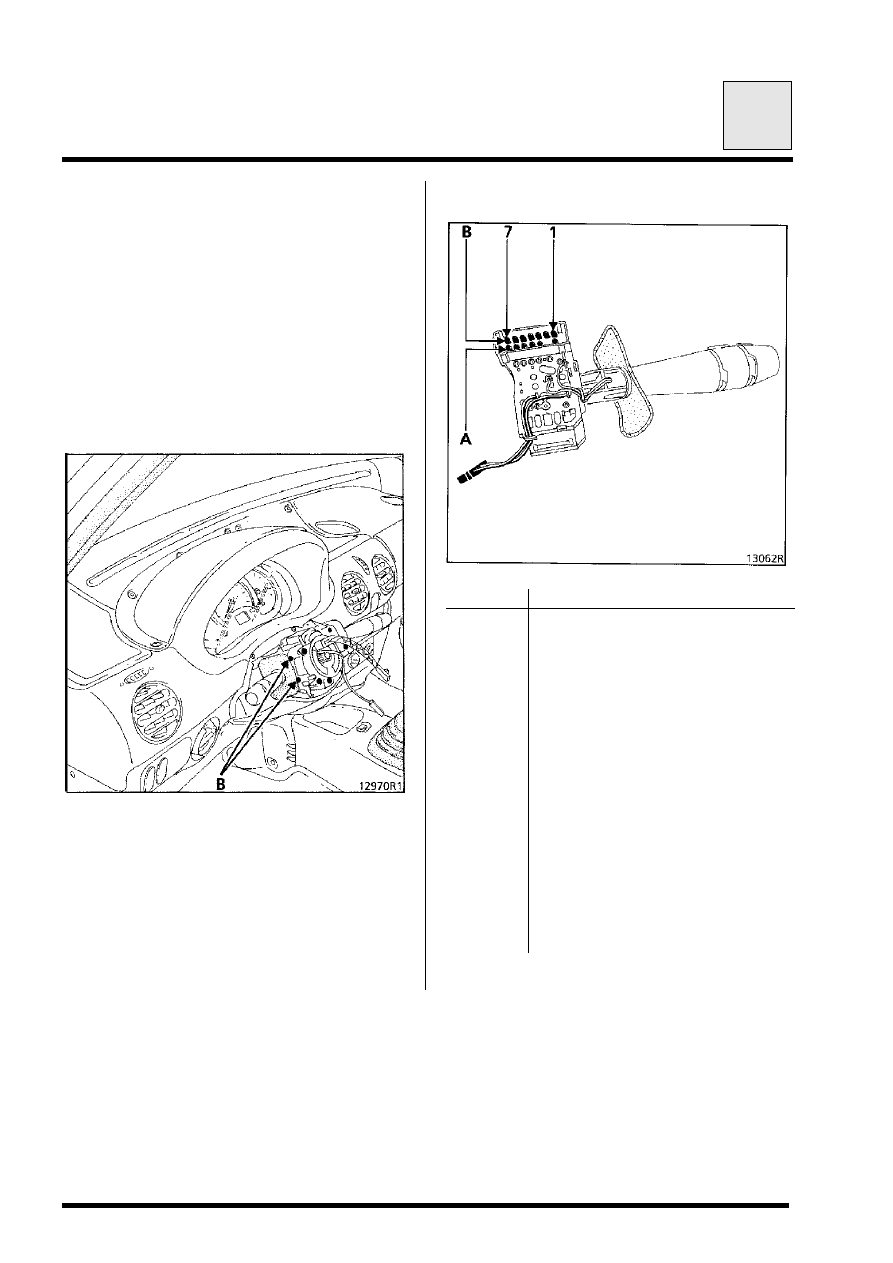

Рычажный переключатель управления

осветительными приборами

84



 СНЯТИЕ - УСТАНОВКА

 Отсоедините аккумуляторную батарею.

 Снимите половинки кожуха, имеющиеся
под рулевым колесом.

 Отверните два крепежных болта (B)
рычажного переключателя управления
осветительными приборами.

 Освободите переключатель из держателя
и отсоедините его разъем.



 ПРИМЕЧАНИЕ. Снимать рулевое колесо
нет необходимости.

 ПОДСОЕДИНЕНИЕ



 Контакт

 Назначение

 A1

 Передние противотуманные
фары

 A2

 Не используется

 A3

 Задняя противотуманная фара

 A4

 Звуковой сигнал

 A5

 Правый указатель поворота

 A6

 Аварийные фонари

 A7

 Левый указатель поворота

 B1

 Габаритные фонари

 B2

 “+ до замка зажигания”
габаритных огней

 B3

 “+ до замка зажигания”
ближнего света фар

 B4

 Не используется

 B5

 Ближний свет фар

 B6

 “+ до замка зажигания”
дальнего света фар

 B7

 Дальний свет фар
