Renault duster. Руководство - часть 224

88C-5

V2

ПОДУШКИ БЕЗОПАСНОСТИ И ПРЕДНАТЯЖИТЕЛИ

РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика – Перечень и расположение элементов

88C

ПОДУШКА

БЕЗОПАСНОСТИ TEMIC

№ версии программного

обеспечения диагностики

Vdiag: 18

Тип ЭБУ, №: 0000

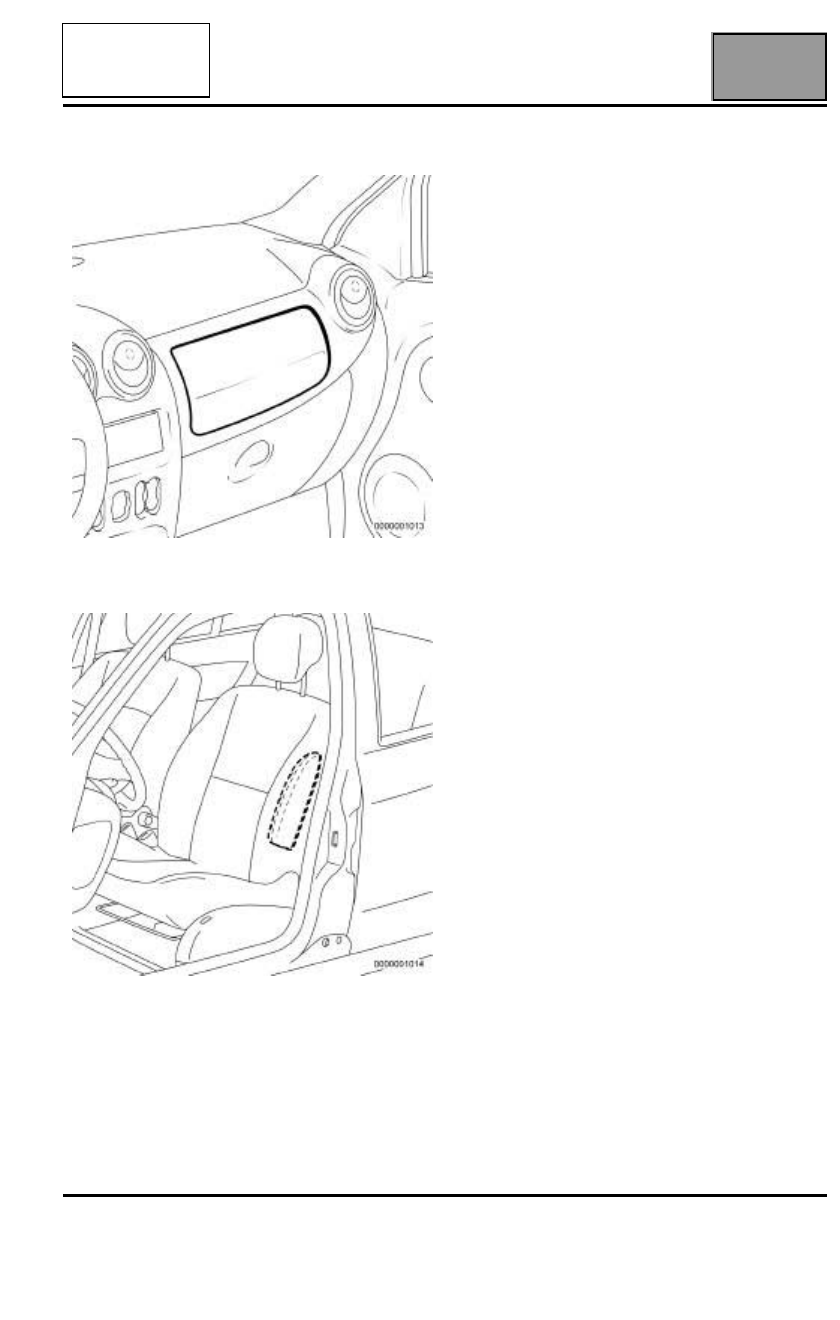

2.

ФРОНТАЛЬНАЯ ПОДУШКА БЕЗОПАСНОСТИ ПАССАЖИРА

3.

ПЕРЕДНЯЯ БОКОВАЯ ПОДУШКА БЕЗОПАСНОСТИ

Renault

http___viamobile.ru

88C-6

V2

ПОДУШКИ БЕЗОПАСНОСТИ И ПРЕДНАТЯЖИТЕЛИ

РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика – Перечень и расположение элементов

88C

ПОДУШКА

БЕЗОПАСНОСТИ TEMIC

№ версии программного

обеспечения диагностики

Vdiag: 18

Тип ЭБУ, №: 0000

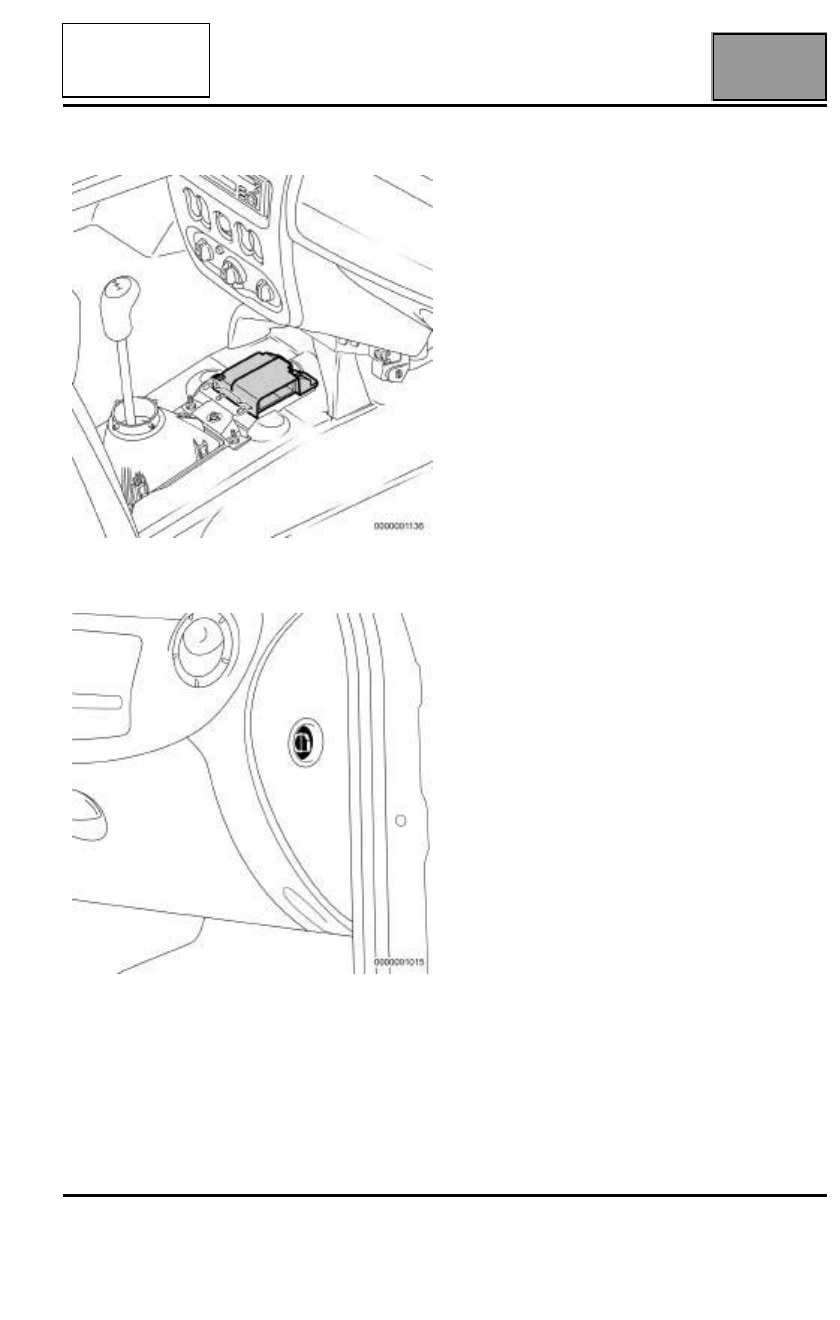

4.

ЭБУ ПОДУШЕК БЕЗОПАСНОСТИ

5.

КЛЮЧ БЛОКИРОВКИ ПОДУШКИ БЕЗОПАСНОСТИ

Renault

http___viamobile.ru

88C-7

V2

ПОДУШКИ БЕЗОПАСНОСТИ И ПРЕДНАТЯЖИТЕЛИ

РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика – Перечень и расположение элементов

88C

ПОДУШКА

БЕЗОПАСНОСТИ TEMIC

№ версии программного

обеспечения диагностики

Vdiag: 18

Тип ЭБУ, №: 0000

Описание системы

Обозначение

Назначение

1

ЭБУ подушек безопасности

2

Датчик поперечного ускорения со стороны водителя (ПДУ)

3

Датчик поперечного ускорения со стороны переднего пассажира (ПДУ)

4

Фронтальная подушка безопасности водителя

5

Передняя подушка безопасности переднего пассажира

6

Пиротехническая катушка замка ремня безопасности сиденья водителя

7

Пиротехническая катушка замка ремня безопасности сиденья переднего
пассажира

8

Боковая подушка безопасности водителя

9

Боковая подушка безопасности переднего пассажира

10

Выключатель блокировки подушки безопасности переднего пассажира

11

Выключатель сигнальной лампы незастегнутого ремня безопасности водителя

12

Выключатель сигнальной лампы незастегнутого ремня безопасности
переднего пассажира

13

Датчик обнаружения присутствия сидящего

14

Щиток приборов (работа сигнальной лампы)

15

Аудиосистема (функция выключения звука)

16

Звуковой сигнализатор (функция звукового предупреждения)

Renault

http___viamobile.ru

88C-8

V2

ПОДУШКИ БЕЗОПАСНОСТИ И ПРЕДНАТЯЖИТЕЛИ

РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика – Перечень и расположение элементов

88C

ПОДУШКА

БЕЗОПАСНОСТИ TEMIC

№ версии программного

обеспечения диагностики

Vdiag: 18

Тип ЭБУ, №: 0000

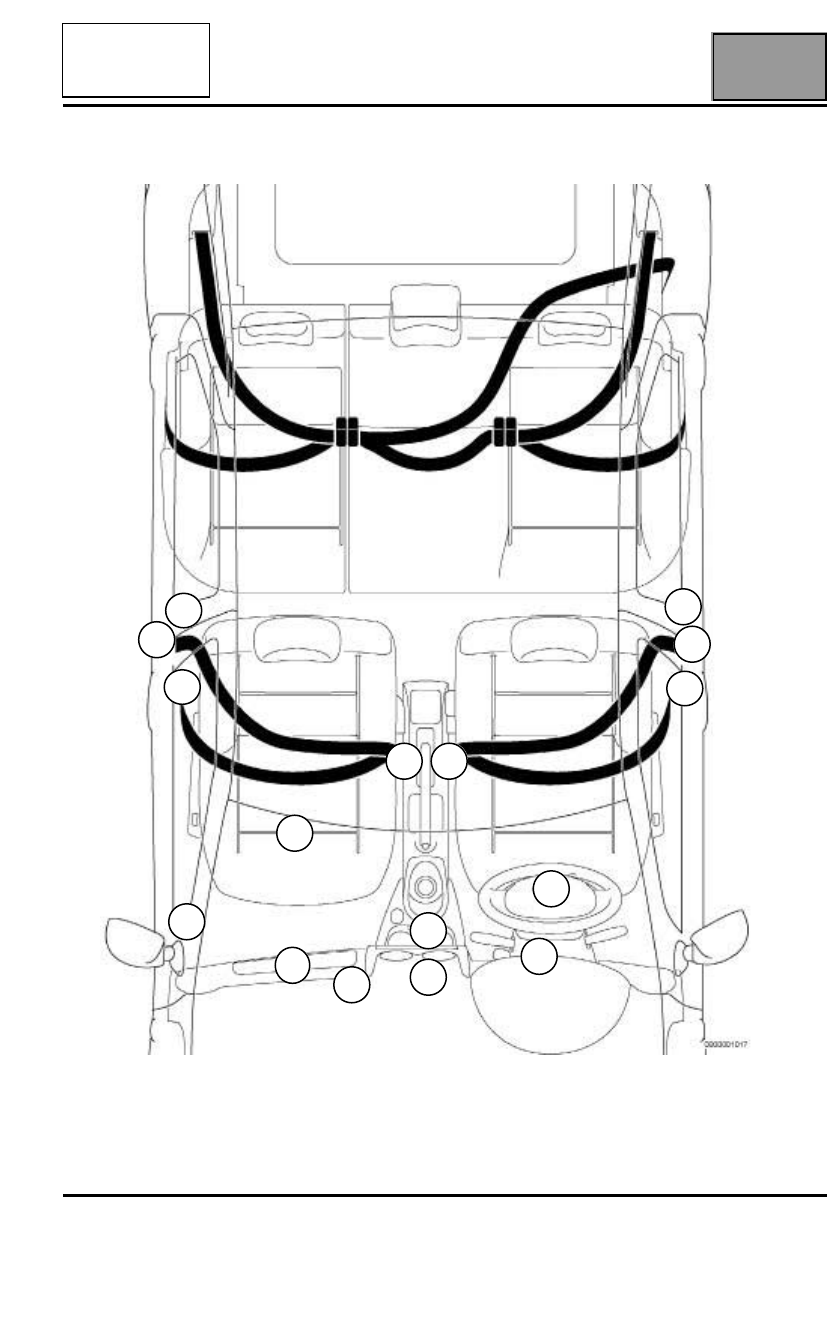

Архитектура пассивной безопасности – ЭБУ с 6 цепями воспламенения.

14

16

15

5

10

13

9

7

3

12

11

8

6

2

4

1
