ОЧИСТИТЕЛИ И ОМЫВАТЕЛИ СТЕКОЛ

Диагностика – Вводная часть

85A

ЦЭКБС

Номер версии
программного

обеспечения диагностики

(Vdiag): 09

Визуальная проверка герметичности:
(Только для герметичных разъемов)
– Проверьте наличие прокладки в соединении (между двумя соединяемыми частями).

– Проверьте герметичность тыльных частей разъемов:
–

При использовании

соединительных



втулок (1 на каждый провод), убедитесь, что соединительные

втулки есть на каждом проводе, и что они правильно установлены в гнезде (вровень с корпусом).
Проверьте наличие заглушек на неиспользуемых отверстиях.

–

При использовании



уплотнительных

 втулок (уплотнение, полностью закрывающее внутреннюю

поверхность разъема) проверить их наличие.

–

При



гелевом

 уплотнении проверьте наличие геля во всех гнездах, не удаляя излишки или выступающие части

гелевой заливки (присутствие геля на контактах не влияет на работу разъема).

–

При использовании

термоклеевого

 уплотнения (термоусадочная оболочка на клеевой основе) убедитесь,

что оболочка полностью обжала задние разъемы и электропроводку, и что затвердевший клей вышел со
стороны проводки.

– Проверьте отсутствие повреждений на всех уплотнительных элементах (надрезов, пригара, значительной

деформации и т.п.).

При обнаружении неисправности см. Техническую ноту 6015A, Ремонт электропроводки.

Renault

http___viamobile.ru

85A-9

V1

ОЧИСТИТЕЛИ И ОМЫВАТЕЛИ СТЕКОЛ

Диагностика – Вводная часть

85A

ЦЭКБС

Номер версии
программного

обеспечения диагностики

(Vdiag): 09

5.

КАРТОЧКА ДИАГНОСТИКИ

Предъявление этой карточки обязательно:
– при обращении в службу технической информации,
– при запросе согласия на замену деталей, когда такая замена может производиться только при

соответствующем разрешении,

– Она прилагается к «поднадзорным» деталям при возврате на завод-изготовитель. Таким образом, наличие

карточки диагностики является условием гарантийного возмещения и способствует лучшему анализу
снятых деталей.

6.

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

При любых работах на элементах систем необходимо соблюдать правила безопасности для
предотвращения возможного материального ущерба и травматизма:
– убедитесь в том, что аккумуляторная батарея хорошо заряжена, чтобы исключить нарушение работы ЭБУ,

если батарея недостаточно заряжена.

– пользуйтесь только исправными и предназначенными для данного вида работ оборудованием и

приборами.

ВНИМАНИЕ!

ВНИМАНИЕ:
При любом нарушении работы какой-либо сложной системы необходимо выполнить ее
полную диагностику с помощью соответствующих приборов. КАРТОЧКА ДИАГНОСТИКИ,
заполняемая в ходе диагностики, позволяет создать и сохранить информационный кадр
выполненной диагностики. Она является основным элементом обмена информацией с
производителем.

ПОЭТОМУ ЗАПОЛНЕНИЕ КАРТОЧКИ ДИАГНОСТИКИ ОБЯЗАТЕЛЬНО ВО ВСЕХ СЛУЧАЯХ, КОГДА

ЭТОГО ПОТРЕБУЕТ СЛУЖБА ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ TECHLINE ИЛИ СЛУЖБА ВОЗВРАТА ПО

ГАРАНТИИ.

Renault

http___viamobile.ru

85A-10

V1

85A

ЦЭКБС

Номер версии
программного

обеспечения диагностики

(Vdiag): 09

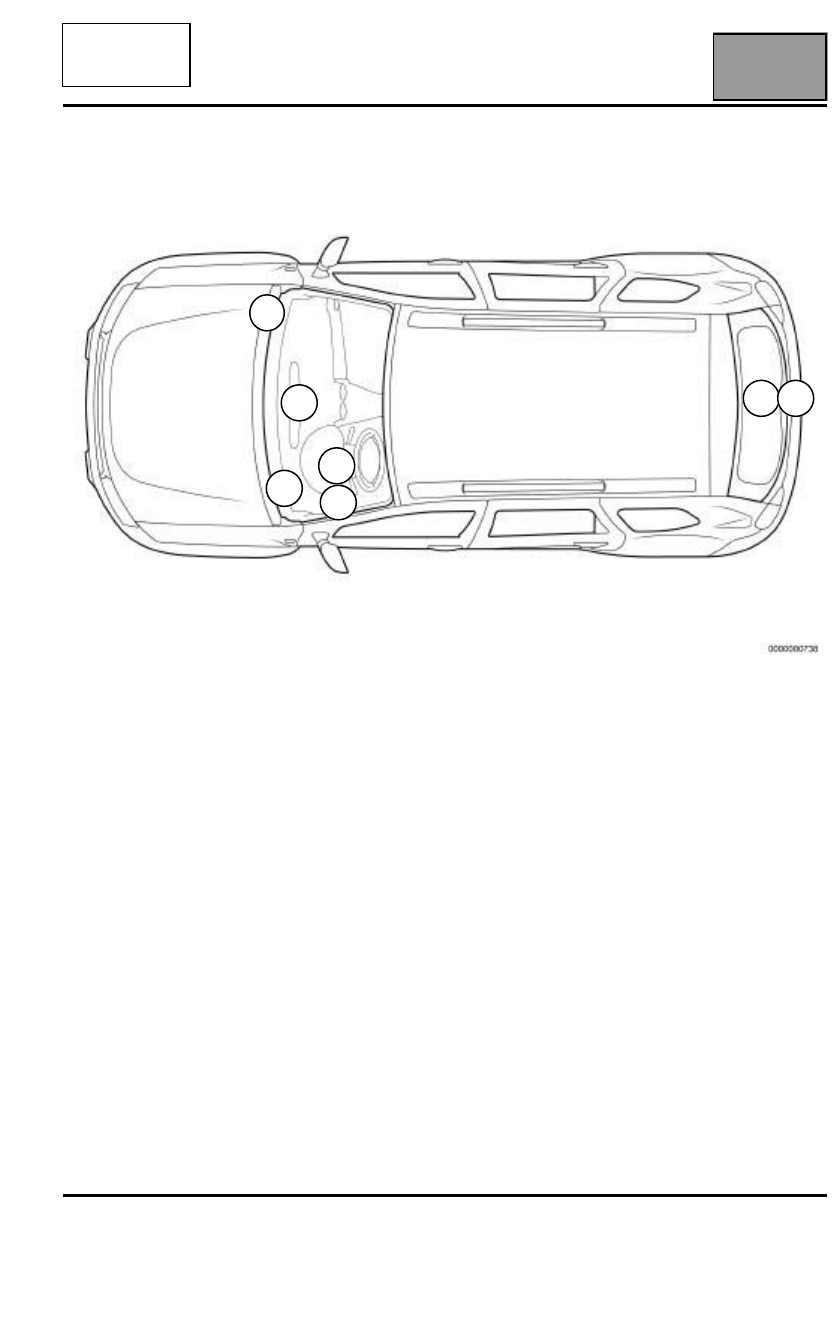

1

ЦЭКБС

5

Электродвигатель очистителя заднего
стекла

2

Блок предохранителей в салоне

6

Насос стеклоомывателя

3

Переключатель стеклоочистителей и
стеклоомывателей

7

Элемент обогрева заднего стекла

4

Электродвигатель очистителя
ветрового стекла

6

3

4

1

2

7

5

ОЧИСТИТЕЛИ И ОМЫВАТЕЛИ СТЕКОЛ

Диагностика – Перечень и расположение элементов

Renault

http___viamobile.ru

85A-11

V1

85A

ЦЭКБС

Номер версии
программного

обеспечения диагностики

(Vdiag): 09

Электродвигатель стеклоочистителя:
Электродвигатель очистителя стекла предназначен для очистки ветрового стекла.

Электродвигатель очистителя заднего стекла:
Электродвигатель очистителя стекла предназначен для очистки заднего стекла.

Переключатель стеклоочистителей и стеклоомывателей:
Переключатель предназначен для управления стеклоочистителями и стеклоомывателями.

Насос стеклоомывателя:
– Без очистителя заднего стекла:
Насос предназначен для подачи омывающей жидкости на ветровое стекло.
– С очистителем заднего стекла:
Двухсторонний насос стеклоомывателей служит для подачи омывающей жидкости из одного бачка на
ветровое и на заднее стекла.

Элемент обогрева заднего стекла:
Элемент обогрева заднего стекла служит для обогрева заднего стекла.

ЦЭКБС:
