ОТОПЛЕНИЕ САЛОНА

Диагностика – Реализация

61A

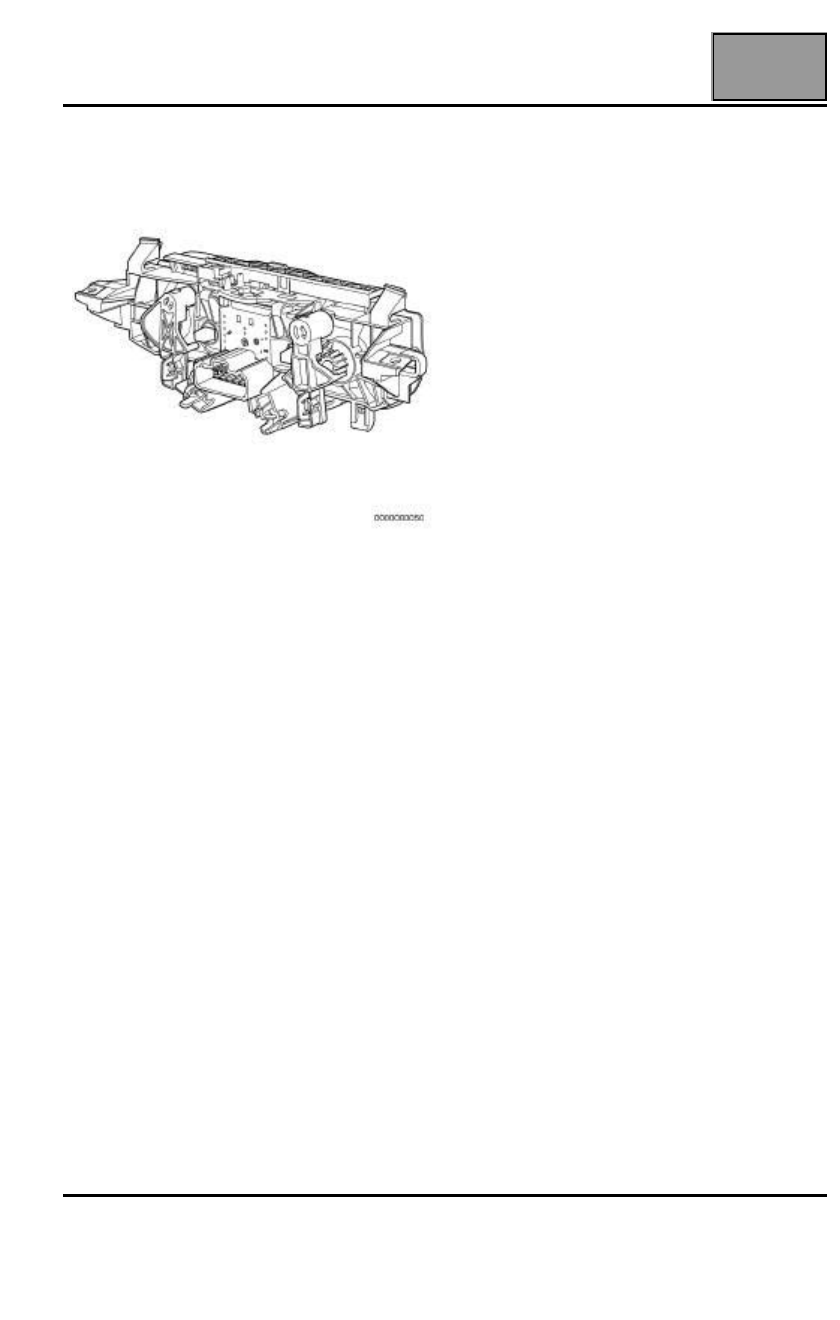

Лицевая сторона панели управления отоплением и вентиляцией салона

Обратная сторона панели управления отоплением и вентиляцией салона

Кнопки с сигнальными лампами:
– Выключатель кондиционера

Ручные переключатели:
– Смешение: контактный диск на правой стороне с тросом, подсоединенным к заслонке.
– Распределение: контактный диск на левой стороне с тросом, подсоединенным к заслонке.
– Рециркуляция: поворотный рычаг в центре с тросом, подсоединенным к заслонке.
– Расход воздуха V0, V1 - V4 контактным диском в центре.

Renault

http___viamobile.ru

61A-13

V1

61A

ПОДФУНКЦИЯ: ВЫБОР ПОЛЬЗОВАТЕЛЯ

УКАЗАНИЯ

Данный контроль соответствия выполняйте только после полной проверки с
помощью диагностического прибора (считывания неисправностей и проверки
конфигураций).
Условие применения: при неработающем двигателе, при включенном
"зажигании".

ЭБУ

Параметр или

состояние

проверка или

действие

Индикация и

примечания

Тип диагностики

ЦЭКБС (см.

главу 87B,

Коммутационн

ый блок в

салоне)

ET004: + 12 В после

замка зажигания

"+" после замка

зажигания

При отклонении от нормы см.

интерпретацию данного

состояния.

ET547: Выключатель

обогрева заднего

стекла

"НАЖАТА"

"ОТПУЩЕН"

При отклонении от нормы см.

интерпретацию данного

состояния.

ОТОПЛЕНИЕ САЛОНА

Диагностика – Контроль соответствия

Renault

http___viamobile.ru

61A-14

V1

ОТОПЛЕНИЕ САЛОНА

Диагностика – Контроль соответствия

61A

ПОДФУНКЦИЯ "ОТОПЛЕНИЕ"

УКАЗАНИЯ

Данный контроль соответствия выполняйте только после полной проверки с
помощью диагностического прибора (считывания неисправностей и проверки
конфигураций).
Условие применения: при неработающем двигателе, при включенном
"зажигании".

ЭБУ

Параметр или

состояние проверка

или действие

Индикация и

примечания

Тип диагностики

Система впрыска (см.

главу 13B, Система

впрыска дизельного
двигателя или главу

17B, Система впрыска

бензинового

двигателя)

PR064: "Температура

охлаждающей

жидкости"

X = температура

охлаждающей

жидкости

При отклонении от

нормы см.

интерпретацию

данного параметра.

ET111: Ограничение

количества работающих

НЭС (в зависимости от

уровня комплектации)

НЕТ

Примечание: В

зависимости от

потребностей системы

впрыска: потребной

мощности, уменьшения

крутящего момента

двигателя, ЭБУ системы

впрыска выдает

разрешение на

включение только

определенного

количества

нагревательных

элементов (только

строго необходимое

количество)

При отклонении от

нормы см.

интерпретацию

данного состояния.

ET112: Отключение

нагревательных

элементов отопления

салона (в зависимости

от уровня комплектации)

ДА

При отклонении от

нормы см.

интерпретацию

данного состояния.

Renault

http___viamobile.ru

61A-15

V1

ОТОПЛЕНИЕ САЛОНА

Диагностика – Контроль соответствия

61A

ПОДФУНКЦИЯ: ВЫБОР ПОЛЬЗОВАТЕЛЯ

УКАЗАНИЯ

Данный контроль соответствия выполняйте только после полной проверки с
помощью диагностического прибора (считывания неисправностей и проверки
конфигураций).
Условия выполнения: на холостом ходу, на стоящем автомобиле.

ЭБУ

Параметр или

состояние проверка

или действие

Индикация и

примечания

Тип диагностики

ЦЭКБС (см. главу 87B,

Коммутационный блок

в салоне)

PR001: "Напряжение

аккумуляторной

батареи"

10,5 В < X < 14,4 В

При отклонении от

нормы см.

интерпретацию

данного параметра
Если неисправность

сохраняется, выполните

диагностику цепи

зарядки (см.

Руководство по

ремонту 451, глава

16A, Запуск двигателя

и

 зарядка

аккумуляторной

батареи).

ET004: + 12 В после

замка зажигания

"+" после замка

зажигания

При отклонении от

нормы см.

интерпретацию

данного состояния.

ET547: Температура

охлаждающей жидкости

двигателя

НАЖАТА, если горит

сигнальная лампа щитка

приборов.

В противном случае НЕ

НАЖАТ

При отклонении от

нормы см.

интерпретацию

данного состояния.
Примечание: Данное
состояние действует

только для вариантов

системы отопления и

кондиционирования

воздуха с ручным

управлением.

ЦЭКБС (см. главу 87B,

Коммутационный

блок)

ET004: + 12 В после

замка зажигания

"+" после замка

зажигания

При отклонении от

нормы см.

интерпретацию

данного состояния.

ET547: Выключатель

обогрева заднего стекла

"НАЖАТА"

"ОТПУЩЕН"

При отклонении от
