Renault duster. Руководство - часть 108

61A-4

V1

ОТОПЛЕНИЕ САЛОНА

Диагностика – Вводная часть

61A

Визуальная проверка герметичности:
(Только для герметичных разъемов)
• Проверьте наличие прокладки в соединении (между двумя соединяемыми частями).
• Проверьте герметичность тыльных частей разъемов:

– При использовании соединительных втулок (1 на каждый провод), убедитесь, что соединительные

втулки есть на каждом проводе и что они правильно установлены в гнезде (вровень с корпусом).
Проверьте наличие заглушек на неиспользуемых ячейках.

– При резиновых уплотнителях (один уплотнитель покрывает всю внутреннюю поверхность разъема)

проверьте наличие уплотнителя.

– При гелевом уплотнении проверьте наличие геля во всех ячейках, не удаляя излишки или

выступающие части гелевой заливки (присутствие геля на контактах не влияет на работу разъема).

– При уплотнении типа hotmelt (термоусадочная оболочка на клею), проверьте, что оболочка

правильно обтягивает тыльную часть разъема и провода и что затвердевший клей выступает со
стороны проводов.

• Проверьте отсутствие повреждений на всех уплотнительных элементах (надрезов, пригара, значительной

деформации и т.п.).

При обнаружении неисправности устраните неисправность или замените проводку (см. Техническую
Ноту 6015A, Ремонт электропроводки, Электропроводка: Меры предосторожности при ремонте)

Renault

http___viamobile.ru

61A-5

V1

ОТОПЛЕНИЕ САЛОНА

Диагностика – Вводная часть

61A

5.

КАРТОЧКА ДИАГНОСТИКИ

Предъявление этой карточки обязательно:
• при обращении в службу технической поддержки Techline,
• при запросе согласия на замену деталей, когда такая замена может производиться только при

соответствующем разрешении,

• Она прилагается к «поднадзорным» деталям при возврате на завод-изготовитель. Таким образом, наличие

карточки диагностики является условием гарантийного возмещения и способствует лучшему анализу
снятых деталей.

6.

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

При любых работах на элементах систем необходимо соблюдать правила безопасности для
предотвращения возможного материального ущерба и травматизма:

– убедитесь в том, что аккумуляторная батарея хорошо заряжена, чтобы исключить нарушение

работы ЭБУ, если батарея недостаточно заряжена.

– не курите,
– пользуйтесь только исправными и предназначенными для данного вида работ оборудованием и

приборами.

ВНИМАНИЕ!

ВНИМАНИЕ:
При любом нарушении работы какой-либо сложной системы необходимо выполнить ее
полную диагностику с помощью соответствующих приборов. КАРТОЧКА ДИАГНОСТИКИ,
заполняемая в ходе диагностики, позволяет создать и сохранить информационный кадр
выполненной диагностики. Она является основным элементом обмена информацией с
производителем.

ПОЭТОМУ ЗАПОЛНЕНИЕ КАРТОЧКИ ДИАГНОСТИКИ ОБЯЗАТЕЛЬНО ВО ВСЕХ СЛУЧАЯХ, когда этого

потребует служба технической поддержки techline или служба возврата по гарантии.

Renault

http___viamobile.ru

61A-6

V1

61A

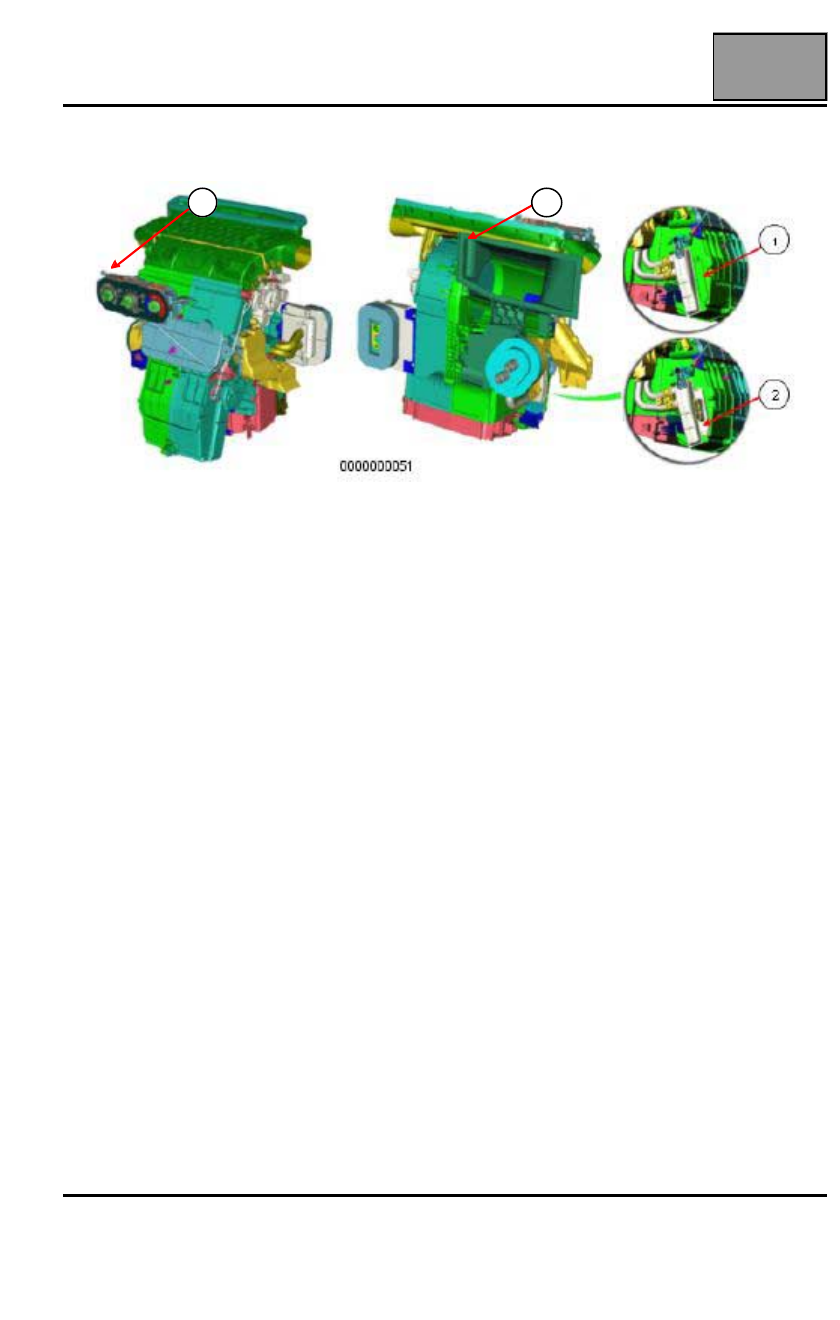

1.

Без нагревательных элементов отопления салона

2.

С нагревательными элементами отопления салона

Воздухораспределительный блок салона

• УСТРОЙСТВА ОТОПЛЕНИЯ САЛОНА

– Радиатор отопителя: расположен под воздухораспределительным блоком.

– Нагревательные элементы отопления салона: расположены под радиатором отопителя со

стороны водителя (в зависимости от уровня комплектации).

• ИСПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА:

– Заслонка распределения воздушных потоков: расположена в воздухораспределительном блоке.

– Заслонка смешения воздушных потоков: Расположена в воздухораспределительном блоке.

– Заслонка рециркуляции воздуха: установлена за приборной панелью.

• ПРОЧИЕ:

– Электровентилятор салона: Расположен в воздухораспределительном блоке.

– Воздуховоды: Расположены под приборной панелью.

1

2

ОТОПЛЕНИЕ САЛОНА

Диагностика – Перечень и расположение элементов

Renault

http___viamobile.ru

61A-7

V1

61A

• УСТРОЙСТВА ОТОПЛЕНИЯ САЛОНА

– Радиатор отопителя:
Наружный воздух, поступающий в воздухораспределительный блок (HVAC), нагревается радиатором
отопителя.
– Нагревательные элементы отопления салона (в зависимости от модификации):
Нагревательные элементы отопления салона являются электрическим отопительным прибором,
расположенным в воздухораспределительном блоке. Они используются в качестве дополнительного
отопителя при холодном двигателе (при его запуске).

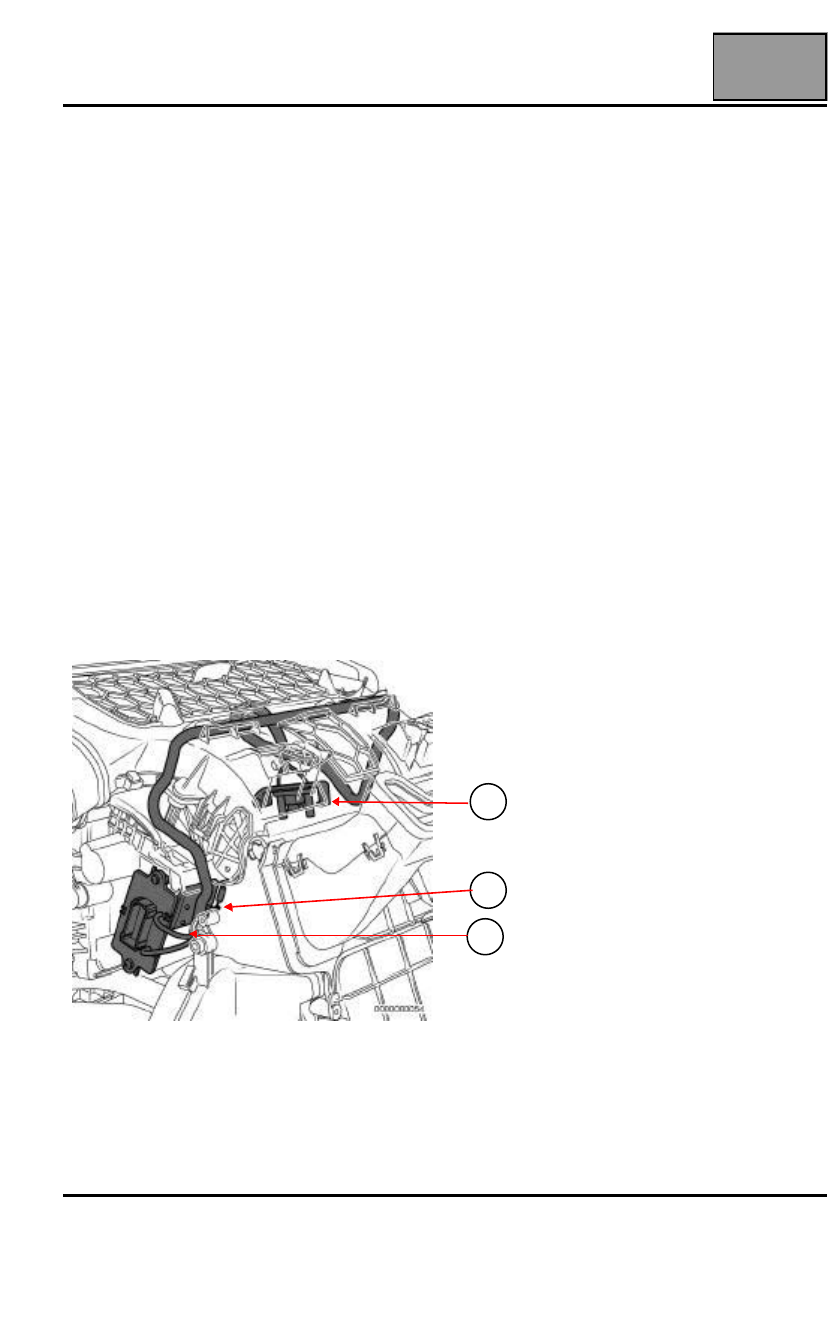

Нагревательные элементы отопления салона

• СЕРВОПРИВОДЫ

– Заслонка распределения воздушных потоков:

Данная заслонка позволяет изменять направление воздушных потоков в салоне.

– Заслонка смешения воздушных потоков:

Данная заслонка позволяет обеспечить тепловой комфорт седоков.

– Заслонка рециркуляции воздуха

Этой заслонкой перекрывается поступление наружного воздуха в салон. В этом случае салон изолируется от
внешней среды и воздух циркулирует в салоне по замкнутому циклу.

• ПРОЧИЕ:

– Электровентилятор салона:

Электровентилятор салона управляется резистивным модулем регулирования скорости вращения (РМСВ).

3

1

2

ОТОПЛЕНИЕ САЛОНА

Диагностика – Назначение элементов системы
