Peugeot 407 Dag (2010 year). Instruction - part 3





2

MULTIFUNCTION SCREENS

33

 HIGH DEFINITION COLOUR
SCREEN (WITH PEUGEOT
CONNECT MEDIA)

 This displays the following information:
   -   time,
  -   date,
  -   ambient temperature (the value dis-

played  fl ashes  if  there  is  a  risk  of

ice),

  -   check of openings,
  -   vehicle  function  status  messages,

displayed temporarily,

  -   warning messages,
  -   audio functions,
  -   trip computer information,
  -   air conditioning settings,
  -   satellite navigation system information.

  Main menu

  Display confi guration

 Press the  "MENU"  button to gain ac-
cess to the  main menu  and select one
of the following functions: Navigation-

Guidance,  Map,  Traffi c  Information,

Audio Functions, Telematics, Confi gu-

ration, Video, Vehicle Diagnostics and
Air Conditioning.

   -   Choose colour,
  -   Adjust brightness,
  -   Adjust date and time,
  -   Choose units.

  Defi ne the vehicle parameters
 Permits  the  activation  or  deactivation
of  certain  driving  and  comfort  ele-
ments:

   -   permanent  locking  of  the  boot  on

the 407 Saloon,

  -   automatic illumination of headlamps,
  -   automatic "guide-me-home" lighting,
  -   automatic  rear  wiping  on  engaging

reverse gear on the 407SW.

 The

"Confi guration"   menu  provides

access to the following functions:

   -   Display confi guration,
  -   Sound,
  -   Choice of language,
  -   Defi ne the vehicle parameters.

 You  can  connect  video  equipment
(camcorder,  digital  camera,  ...)  to  the

three  video  sockets,  located  in  the

glove box.
 Video  display  is  only  possible  when
stationary.
 Select  the  Video  menu  from  the  gen-
eral menu:
   -   "Activate  video  mode"  to  activate/

deactivate the video,

  -   "Video  parameters"  to  set  the  dis-

play format, the brightness, the con-
trast and the colours.

 Press the "ESC" or "DARK" button to

exit from video mode.

 Press  the  "SOURCE"  button  several

times in succession to select an audio
source other than that of the video.

 VIDEO MENU (WITH PEUGEOT
CONNECT MEDIA)

3

COMFORT

34

3

COMFORT

35

 For  even  air  distribution,  take  care
not  to  obstruct  the  exterior  air  intake
grille located at the bottom of the wind-
screen, the vents, the air outlets under
the front seats and the air extractor lo-

cated behind the fl aps in the boot.

 In certain cases of particularly arduous

use  (towing  the  maximum  load  on  a

steep gradient in hot weather), cutting

off the air conditioning permits recov-

ery of the engine power and therefore

improvement of the towing capacity.

 Close  the  windows  to  benefi t  from  the

full effectiveness of the air conditioning.

 Ensure  that  the  passenger  compart-

ment  fi lter  is  in  good  condition.  Have

the fi lter elements replaced periodical-

ly. If you drive in a dusty environment,

replace it twice as often.

 The air conditioning system does not

contain  chlorine  and  is  not  harmful  to

the ozone layer.

 Operate  the  air  conditioning  system

for  5  to  10 minutes,  once  or  twice  a

month,  to  keep  it  in  perfect  working

order.

 The water formed by the air conditioning

condensation is discharged via an open-

ing provided for this purpose. Therefore,

a puddle of water may form underneath

the vehicle when stationary.

 If the system does not produce cold air,

do not use it and contact a PEUGEOT

dealer.

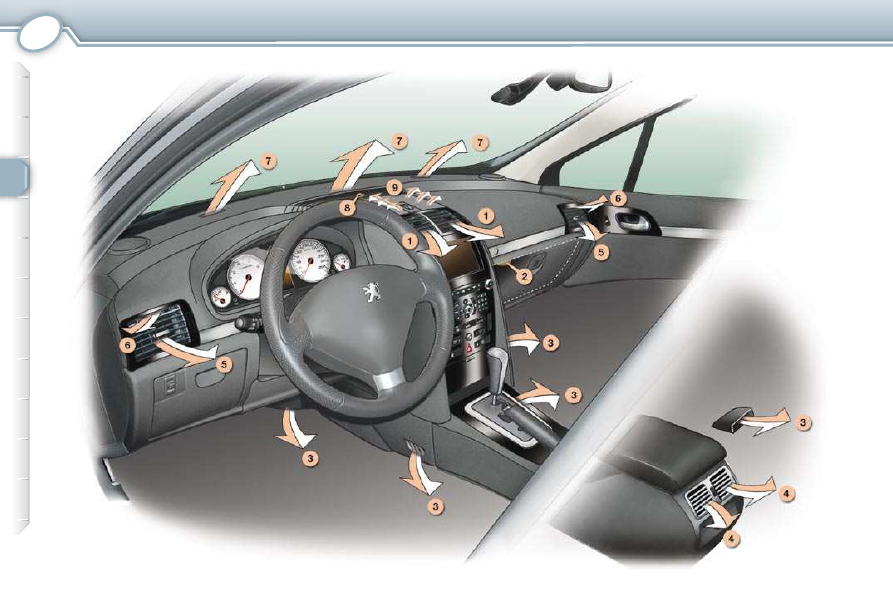

   1.

   Centre panel vents.

  2.   Adjustment  of  the  glove  box  air

fl ow (see section"Interior layout").

  3.

   Air outlet to passenger footwells.

  4.   Two ventilation vents at the rear at

the base of the centre console be-

tween the passengers.

  5.

   Side vents.

  6.   Front windows demisting/defrosting

vents.

  7.

Windscreen demisting/defrosting vents.

  8.

   Sunshine sensor.

  9.

   Air diffuser grille.

 AUTOMATIC AIR
CONDITIONING REGULATION

 Use of the automatic regulation of the

air  conditioning  is  recommended.  It

permits automatic and optimised con-

trol of all of the following functions: air

fl ow, passenger compartment temper-

ature  and  air  distribution,  by  means

of various sensors, so preventing the

need  for  you  to  change  your  refer-

ence settings other than the value dis-

played.

  Air diffuser

 The air diffuser grille, located at the top

of the centre console, signifi cantly im-

proves distribution and fl ows and pre-

vents air currents, while maintaining an

optimum  temperature  inside  the  pas-

senger compartment.

 Do not cover the sunshine sensor  8

 .

 It  is  required  for  regulation  of  the  air

conditioning.

  Advice on operation

  To  obtain  even  ventilation,
avoid  closing  the  air  diffuser
grille  9

 .

 In  hot  weather,  in  order  to  obtain  in-

tense  ventilation,  you  can  close  the

air  diffuser  grille and  use  vents   1   and
 5

  only.

 If, when the vehicle has been parked

in the sun for a long time, the interior

temperature remains very high, do not

hesitate  to  ventilate  the  passenger

compartment for a few minutes.

3

COMFORT

36

 DIGITAL AIR CONDITIONING
(MONO-ZONE)

  Mono-zone:   this  is  the  overall  regula-

tion of the temperature, distribution and

fl ow in the passenger compartment.

  Control by the Auto programme

 Automatic
programme -
comfort (1)

 Press  the   "AUTO"

   button.  The  indicator

lamp  comes  on.  The   "AUTO"   symbol  is

displayed on the multifunction screen.

 Depending on the level of comfort selected,

the system controls the air distribution, fl ow,

temperature and intake of air in order to pro-

vide comfort and an adequate circulation of

air in the passenger compartment. You do

not have to make any adjustments.

      Press  the  right  or

left arrow to change

it.

  Adjustment of the temperature (2)

 To  prevent  too  great  a  distri-

bution of cold air when the en-
gine is cold, the ventilation will

only  reach  its  optimum  level

progressively.

 The symbols and messages associated

with  the  digital  air  conditioning  controls

appear on the multifunction screen.

 The value indicated on the display cor-

responds to a level of comfort and not

to a temperature in degrees Celsius or

Fahrenheit,  depending  on  the  screen

confi guration.
 A  setting  around  the   value  21   makes

it possible to obtain optimum comfort.

However, depending on your require-

ments,  a  setting  between  18  and  24

is usual.

3

COMFORT

37

  Manual control
 It  is  possible  to  adjust  one  or  more

functions  manually,  while  leaving  the

other functions in automatic mode.

 Switching to manual mode may result

in  discomfort  (temperature,  humidity,

odour,  condensation)  and  is  not  ad-

vantageous (comfort).

 To return to automatic mode, press the

 "AUTO"

 button.

  Blower (3)

 Air fl ow

      Turn the dial  3  to the

right to increase the

air fl ow or to the left

to reduce it.

  Switching off the ventilation

      Turn the dial  3  to the

left  until  the  fl ow  of

air stops.

  Adjustment of air
distribution (4)

 Successive or continuous pressure on

button

 enables you to direct the fl ow

of air.
 The   "AUTO"

  button indicator lamp is

switched off.

 The symbol (arrows) corresponding to

the  chosen  direction  is  displayed  on

the multifunction screen.
  

Windscreen and front side windows.

  

  Front and rear ventilation.

  

  Front and rear footwells.

 AUTO Automatic distribution.

  Front visibility
control (5)

 In  certain  cases,  the  comfort  pro-

gramme may not be suffi cient to dem-

ist  or  defrost  the  windows  (humidity,

several passengers, ice).
      In  this  case,  select  the  front  vis-

ibility programme in order to clear

the windows quickly. The indicator

lamp comes on.

 It controls the air conditioning, air fl ow

and intake and distributes the ventila-
tion  to  the  windscreen  and  front  side

windows.

 The  front  visibility  control  symbol  is

displayed on the multifunction screen.

 Once  the screen is clear, press button

 1

   to  return  the  system  to  the  comfort

setting.

  To reactivate the air conditioning:
      Press button  1

 .

 On  entering  the  vehicle,  the

interior  temperature  may  be

much colder (or warmer) than

is  comfortable.  There  is  no

need  to  change  the  temperature  dis-

played  in  order  to  obtain  rapidly  the

level of comfort required.
 The  automatic  regulation  of  the  air
conditioning settings is used to correct

the  temperature  difference  as  quickly

as possible.

 The   "AUTO"

  button indicator lamp is

switched off.

 The air fl ow symbol (fan) is displayed

on the multifunction screen and is fi lled

according the value selected.

 To  prevent  condensation  and  dete-

rioration of the quality of the air in the

passenger  compartment,  ensure  that

an adequate fl ow of air is maintained.

 The  "OFF"

  symbol is displayed on the

multifunction screen.

 This  action  switches  off  the  display

and the indicator lamps.

 It deactivates all of the system's func-

tions,  with  the  exception  of  the  rear

screen demisting.

 The temperature-related comfort is no

longer controlled (temperature, humid-

ity, odour, condensation).
 Avoid  driving  for  too  long  with  the  air

conditioning off.

3

COMFORT

38

  Intake of exterior
air/Recirculation of
interior air (6)

 This  function  enables  you  to  isolate

the passenger compartment from ex-

terior fumes and odours.
      Press  button   6   several  times  to

set the air intake mode, the indica-

tor lamp which corresponds to the

mode set comes on at your prefe-

rence:

   -   intake of exterior air. Forced ex-

terior air intake mode.

  -   recirculation of the air inside the

passenger compartment.

  The indicator lamp for the mode

set comes on. Prolonged opera-

tion  in  interior  air  recirculation

mode may result in the formation

of  condensation  and  deteriora-

tion of the quality of the interior

air.

  Do  not  drive  in  air  recirculation

mode for prolonged periods, ex-

cept  in  truly  exceptional  atmo-

spheric conditions.

  The  message  associated  with

the  setting  is  displayed  on  the

multifunction screen.

     Press  button   6   to  return  to  auto-

matic control of the air intake. The

two  indicator  lamps  are  switched

off.

  For  your  comfort,  when  the  igni-
tion is switched off, the settings are
stored until it is switched on again.


  Rear screen
demisting (7)

 The  heated  rear  screen  operates  inde-

pendently of the air conditioning system.
      Press  button   7 ,  with  the  engine

running, to demist the rear screen

and the door mirrors. The indicator

lamp comes on.

 Demisting is switched off automatical-

ly  to  prevent  an  excessive  consump-

tion  of  current  and  depending  on  the

ambient temperature.

 It may be stopped by pressing button  7

again or when the engine is switched

off.

 However, demisting resumes if the en-

gine  is  switched  on  again  within  one

minute.
 Switch  off  the  rear  screen  and  door
mirror demisting when not needed as

lowering current consumption reduces

fuel consumption.

3

COMFORT

39

  "AIR CON" menu

 Press  the   "MENU"   but-
ton for access to the main

menu, then confi rm.

 The   "Main  menu"

   appears  on  the

multifunction screen.

 Select the Air Conditioning icon using

the navigator buttons.

 The   "Air  Conditioning"

   menu  ap-

pears  on  the  multifunction  screen  as

the main display.

  Deactivation of the air conditioning
(AC-OFF)

  Additional heating *
 Vehicles which are fi tted with an HDI

engine  may  be  equipped  with  auto-

matic  additional  heating  to  improve

your comfort.
 When the engine is idling or when the

vehicle  is  stationary,  a  high-pitched

whistling  noise  and  the  emission  of  a
small  amount  of  smoke  and  odour  is

normal.

 Deactivation  may  result  in  discomfort

(temperature,  humidity,  odour,  con-

densation).

 The symbol  "AC OFF"  is displayed on

the multifunction screen.

 There  is  a  risk  that  the  temperature

setting value may not be reached and

you  risk  having  condensation  on  the

windows.

 You  can  cancel  the  deactivation  by

pressing the  "AUTO"  button on the air

conditioning control panel.

  *   According to country.

3

COMFORT

 DIGITAL AIR CONDITIONING
(DUAL-ZONE)

  Dual-zone:   this  is  the  differentiated

regulation  of  the  temperature  and  air

distribution on the driver's side and the

front passenger's side.

 The  driver  and  front  passenger  can

each  adjust  the  temperature  and  the

distribution  of  the  air  to  suit  their  re-

quirements.

  Control by the Auto programme

 Automatic
programme - driver
and passenger
comfort (1)

 Press the  "AUTO"

  button. The indicator

lamp comes on. The  "AUTO"  symbol is

displayed on the multifunction screen.

  Adjustment of the
temperature on the driver's
side (2)

 Adjustment of the temperature
on the passenger's side (3)

   

Press the up or down arrow to change

the temperature on the driver's side  2

or passenger's side  3 .

 The value indicated on the display cor-

responds to a level of comfort and not

to a temperature in degrees Celsius or

Fahrenheit,  depending  on  the  screen

confi guration.
 A  setting  around  the   value  21   makes

it possible to obtain optimum comfort.

However, depending on your require-

ments,  a  setting  between  18  and  24

is usual.

 To  prevent  too  great  a  distri-

bution of cold air when the en-
gine is cold, the ventilation will

only  reach  its  optimum  level

progressively.

 The  symbols  and  messages  associ-

ated  with  the  digital  air  conditioning

controls  appear  on  the  multifunction

screen.

 Depending on the level of comfort selected,

the system controls the air distribution, fl ow,

temperature and intake of air in order to pro-

vide comfort and an adequate circulation of

air in the passenger compartment. You do

not have to make any adjustments.

3

COMFORT

41

  Blower (4)

 Air fl ow

      Turn  dial   4   to  the

right to increase the

air fl ow or to the left

to reduce it.

      Turn the dial  4  to the

left  until  the  fl ow  of

air stops.

  Switching off the ventilation

  Adjustment of
the driver's air
distribution (5)

 Successive or continuous pressure on

button  5  or  6

  enables you to direct the

fl ow of air on the driver's side or on the

passenger side independently.
 The   "AUTO"

  button indicator lamp is

switched off.

 The symbol (arrows) corresponding to

the chosen direction  5  or  6

  is displayed

on the multifunction screen.
  

  Windscreen and front side windows.

  

  Front and rear ventilation.

  

  Front and rear footwells.

 AUTO Automatic distribution.

 Adjustment of the
passenger's air
distribution (6)

  Manual control
 It  is  possible  to  adjust  one  or  more

functions  manually  while  leaving  the

other functions in automatic mode.

 Switching to manual mode may result

in  discomfort  (temperature,  humidity,

odour,  condensation)  and  is  not  ad-

vantageous (comfort).

 To return to automatic mode, press the

 "AUTO"

  button.

 On  entering  the  vehicle,  the

interior  temperature  may  be

much colder (or warmer) than

is  comfortable.  There  is  no

need  to  change  the  temperature  dis-

played  in  order  to  obtain  rapidly  the

level of comfort required.
 The  automatic  regulation  of  the  air
conditioning settings is used to correct

the  temperature  difference  as  quickly

as possible.

  To reactivate the air conditioning:
      Press button  1

 .

 The   "AUTO"

  button indicator lamp is

switched off.

 The air fl ow symbol (fan) is displayed

on the multifunction screen and is fi lled

according to the setting.

 To  prevent  condensation  and  dete-

rioration of the quality of the air in the

passenger  compartment,  ensure  that

an adequate fl ow of air is maintained.

 The  "OFF"

  symbol is displayed on the

multifunction screen.

 This  action  switches  off  the  display

and the indicator lamps.

 It deactivates all of the system's func-

tions,  with  the  exception  of  the  rear

screen demisting.

 The temperature-related comfort is no

longer controlled (temperature, humid-

ity, odour, condensation).
 Avoid  driving  for  too  long  with  the  air

conditioning off.

3

COMFORT

42

  Front visibility
control (7)

 In  certain  cases,  the  comfort  pro-

gramme may not be suffi cient to dem-

ist  or  defrost  the  windows  (humidity,

several passengers, ice).
      In  this  case,  select  the  front  visibi-

lity programme in order to clear the

windows quickly. The indicator lamp

comes on.

 It controls the air conditioning, air fl ow

and intake and distributes the ventila-
tion  to  the  windscreen  and  front  side

windows.

 The  front  visibility  control  symbol  is

displayed on the multifunction screen.

 Once  the  screen  is  clear,  press  but-

ton  1

  to return the system to the comfort

setting.

  Intake of exterior
air/Recirculation of
interior air (8)

 This  function  enables  you  to  isolate

the passenger compartment from ex-

terior fumes and odours.
      Press  button   8   several  times  to

set the air intake mode, the indica-

tor lamp which corresponds to the

mode set comes on at your prefe-

rence:

   -   intake of exterior air. Forced ex-

terior air intake mode.

  -   recirculation of the air inside the

passenger compartment.

  The indicator lamp which corre-

sponds  to  the  mode  set  comes

on. Prolonged operation in inte-

rior  air  recirculation  mode  may

result  in  the  formation  of  con-
densation  and  deterioration  of

the quality of the interior air.

  Do  not  drive  in  air  recirculation

mode for prolonged periods, ex-

cept  in  truly  exceptional  atmo-

spheric conditions.

  The  message  associated  with

the  control  is  displayed  on  the

multifunction screen.

     Press  button   8   to  return  to  auto-

matic control of the air intake. The

indicator lamps are switched off.

  For  your  comfort,  when  the  igni-
tion is switched off, the settings are
stored until it is switched on again.


  Rear screen
demisting (9)

 The  heated  rear  screen  operates  inde-

pendently of the air conditioning system.
      Press  button   9 ,  with  the  engine

running, to demist the rear screen

and the door mirrors. The indicator

lamp comes on.

 Demisting is switched off automatically

to avoid an excessive consumption of

current  and  according  to  the  ambient

temperature.

 It may be stopped by pressing button  9

again or when the engine is switched

off.

 However, the demisting resumes if the

engine is switched on again within one

minute.
 Switch  off  the  rear  screen  and  exte-
rior mirrors demisting when no longer

needed as lowering current consump-

tion reduces fuel consumption.

3

COMFORT

43

  Deactivation of the air conditioning
(A/C-OFF)

  Deactivation or activation of the
simultaneous Left-Right control

 Activation of this function transfers the

driver's settings to the passenger.
 Deactivation  of  this  function  allows  a

return  to  the  independent  driver/pas-

senger settings.

 Any  manual  action  on  button   4   or   6

cancels  the  simultaneous  confi gura-

tion setting.

  "AIR CON" menu

 Press  the   "MENU"   but-
ton  for  access  to  the

main menu, then confi rm.

 The   "Main  menu"

   appears  on  the

multifunction screen.

 Select the Air Conditioning icon using

the navigator buttons.
 The   "Air  Conditioning"

   menu  ap-

pears  on  the  multifunction  screen  as

the main display.

  Additional heating *

 Vehicles which are fi tted with an HDI

engine  may  be  equipped  with  auto-

matic  additional  heating  to  improve

your comfort.
 When the engine is idling or when the

vehicle  is  stationary,  a  high-pitched

whistling  noise  and  the  emission  of  a
small  amount  of  smoke  and  odour  is

normal.

  *   According to country.

 Deactivation  may  result  in  discomfort

(temperature,  humidity,  odour,  con-

densation).

 You  can  cancel  the  deactivation  by

pressing the  "AUTO"  button on the air

conditioning control panel.

3

COMFORT

44

 PROGRAMMABLE HEATING

  Programming remote control

 The heating system programming re-

mote  control  consists  of  the  following

buttons and displays:
   1.

   Scrolling functions menu buttons.

  2.   Function  indicator  lights:  clock,

temperature,  operating  time,  pro-

grammed  time,  heater  operation,

heating management symbols.

  3.

   Digital displays: time, temperature,

duration of operation, programmed

time or level of heating.

  4.

   Off button.

  5.

   On button.

  Displaying the functions

  If a malfunction of the programma-
ble heating system occurs, contact
a PEUGEOT dealer.


 The  programmable  heating  operates

independently of the engine.

 When  the  engine  is  off,  it  pre-heats

the  coolant  circuit  in  order  to  benefi t

from  an  optimum  engine  operating

temperature from the time the engine

is switched on.

 The  programmable  heating  system

is  switched  on  using  the  long  range

remote  control. Activation  can  be  im-

mediate  or  deferred  by  means  of  a

programming function.

  Displays on the remote control
screen

 Press  the  buttons   1   in  succession  to

display the functions.

 The fi rst press of the left-hand or right-

hand button displays the time.

 Next, the left-hand button permits ac-

cess to the programming time then to

the level of heating (C1 to C5).

 The right-hand button permits access

to  the  passenger  compartment  tem-

perature then to the duration of opera-

tion of the heater if it is to be switched

on immediately.

 The  passenger  compartment

temperature  information  is

only  available  when  the  en-

gine is off.

3

COMFORT

45

 Once  the  time  has  been  displayed,  by

means of the buttons  1

 , press buttons  4

and  5

  simultaneously within 10 seconds.

 This symbol fl ashes.

  Setting the time

 Set the time using the buttons  1

 .

 Press buttons  4  and  5

  simultaneously

to save it.

 This symbol is displayed (fi xed).

 Press button  5

  (ON) until the message

 "OK"

  appears.

 When  the  signal  has  been  received,
the message  "OK"

  is displayed along

with the duration of operation.

 The heater starts and this sym-

bol is displayed.

  Immediate activation

 To deactivate the function, press but-

ton   4

   (OFF)  until  the  message   "OK"

appears.

  When carrying out these oper-

ations, if the message  "FAIL"

appears,  the  signal  has  not

been  received.  Repeat  the

procedure after changing your

location.

 This symbol is switched off.

  Setting the duration of
operation

 Press the buttons  1

  to display the du-

ration of operation.

 This symbol is displayed.

 Once  the  duration  of  operation  has

been displayed, press buttons  4  and  5

simultaneously within 10 seconds.

 This symbol fl ashes.

 Set  the  duration  by  pressing  the  but-

tons  1

  (adjustment in steps of 10 mins

and max value 30 mins).
 Press buttons  4  and  5

  simultaneously

to save the duration of operation.

 This symbol is displayed (fi xed).

 The  factory  setting  value  is

30 minutes.

3

COMFORT

46

 You  must  programme  your  departure

time in order for the system to calcu-

late the optimum heater start time au-

tomatically.

  Programming the heating

 Set the time by pressing the buttons  1

and press buttons  4  and  5  simultane-

ously to save it.

  Programming the departure time

 Press the buttons  1

  to display the pro-

gramming time.

 This symbol is displayed.

 Once the programming time has been

displayed,  press  buttons   4   and   5   si-

multaneously within 10 seconds.

 This symbol fl ashes.

 This symbol is displayed (fi xed).

 Once the programming time has been

displayed by means of the buttons  1 ,

press button  5  (ON) until the message

 "OK"

  appears.

  Activation - deactivation

 When the signal has been received,
the  message   "OK"

   is  displayed

along with the symbol  "HTM" .

 To deactivate the programming, press

button   4

   (OFF)  until  the  message

 "OK"

  appears.

 HTM: Heat Thermo Management.

 The symbol  "HTM"  is switched

off.

 When carrying out these opera-

tions, if the message  "FAIL"

  ap-

pears,  the  signal  has  not  been

received. Repeat the procedure

after changing your location.

 This symbol is displayed when

the heater starts.

  Switching off the heating

 Press button  5

  (ON).

 The symbol  "HTM"  remains on.

  Changing the level of heating

 The system offers  5 levels  of heating

(from  the  lowest level  C1  to the  high-
est level  C5

 ).

 Once  the  level  of  heating  has  been

displayed by means of the buttons  1 ,

press buttons  4  and  5  simultaneously.
 The letter  "C"

  fl ashes.

 Set  the  level  of  heating  by  pressing

the buttons  1

 .

 Press buttons  4  and  5

  simultaneously

to  save  the  level  selected.  The  letter

 "C"

  is displayed (fi xed).

 The  factory  pre-sets  are  re-

placed by the new settings en-

tered. The programmed times

are  stored  until  the  next  time

they are changed.

 When  the  departure  time  is  acti-

vated,  the  level  of  heating  cannot  be

changed. The departure time must be

deactivated fi rst.

3

COMFORT

47

  Always  switch  off  the  programmable

heating  while  fi lling  with  fuel  to  avoid

any risk of fi re or explosion.

 To avoid any risk of poisoning and as-

phyxiation,  the  programmable  heat-

ing  must  not  be  used,  even  for  short

periods,  in  an  enclosed  space  such

as a garage or workshop which is not

equipped with an exhaust gas extrac-

tion system.

 Do not park the vehicle on an infl am-

mable surface (dry grass, dead leaves,

paper…), there is a risk of fi re.

 The  programmable  heating  system

is  supplied  by  the  vehicle's  fuel  tank.

Before use, ensure that the quantity of

fuel remaining is suffi cient. If the fuel

tank is at the reserve, we strongly ad-

vise  that  you  do  not  programme  the

heating.

  Changing the battery
 The  remote  control  is  supplied  by  a

6V-28L battery, which is supplied.

 Information  on  the  display  indicates

when it is time to replace this battery.

 Unclip the casing then replace the bat-

tery.
 The remote control must then be reini-

tialised, see below.

  As  an  accessory,  your  pro-

grammable  heating  can  be

adapted to pre-heat your vehi-

cle's passenger compartment.

  Reinitialising the remote control
 If  the  vehicle's  battery  is  disconnect-

ed  or  the  remote  control's  battery  is

replaced, the remote control must be

reinitialised.

 After  switching  on  the  power,  press

button  4

  (OFF) for 1 second within the

next  5  seconds.  If  the  operation  has

taken  place  correctly  the  message

 "OK"

  is displayed on the remote con-

trol screen.

 If  a  problem  occurs,  the  message

 "FAIL"

  appears. Repeat the operation.

 Do  not  discard  the  used  bat-

teries,  take  them  to  an  ap-

proved collection point.

3

COMFORT

48

 REAR VIEW MIRROR

  Automatic day/night rear view
mirror

 This  automatically  and  gradually

changes  between  the  day  and  night

positions.  To  prevent  dazzling,  the

glass  of  the  mirror  darkens  automati-

cally depending on the intensity of the

light from behind. It clears as the light

(headlamps of following vehicles, sun-

light)  decreases,  ensuring  maximum

visibility.

 DOOR MIRRORS

   Objects observed in the driver

and passenger mirrors are, in

reality,  closer  than  they  ap-

pear.

 This must be taken into account in or-
der  to  judge  the  distance  of  vehicles

approaching from behind correctly.

  Folding back the mirrors
electrically

   -

from inside:

      With  the  ignition  on,  move  the

control   A

  to the central position

then pull it rearwards.

   -

from outside:

     Lock  the  vehicle  using  the  re-

mote control *  or the key.

  

  This function can be deactivated.

Consult a PEUGEOT dealer.

 When the vehicle is parked, the door

mirrors can be folded back manually.

  *   According to version.

  Adjustment

   

   Move  control   A   to  the  right  or  to

the left to select the corresponding

mirror.

     Direct  control   B   in  all  four  direc-

tions to adjust.















Content   ..  1  2  3  4   ..
