 CHECK (VEHICLE AUTOTEST)

  In the presence of a fault

 A  "minor"  fault  has  been  detected:
when  the  CHECK  OK  indicator  lamp
has  been  displayed,  the  warning
lamp(s) is(are) displayed.
 You  can  start  your  vehicle;  however,
contact  a  PEUGEOT  dealer  as  soon
as possible.
 A  "major"  fault  has  been  detected:
the  CHECK  OK  indicator  lamp  does
not  appear  and  the  warning  lamp(s)
is(are) displayed.
 Do not start your vehicle.
 Call a PEUGEOT dealer without delay.

  Automatic CHECK

 With the key in the ignition on position,
all  of  the  warning  lamps  of  the  func-
tions  tested  are  displayed.  They  are
switched off after a few seconds.
 At the same time, an automatic CHECK
(vehicle autotest) is carried out.

 No "major" fault has been de-
tected:  the  CHECK  OK  indi-
cator  lamp  is  displayed  after
two seconds.

 You can start your vehicle.

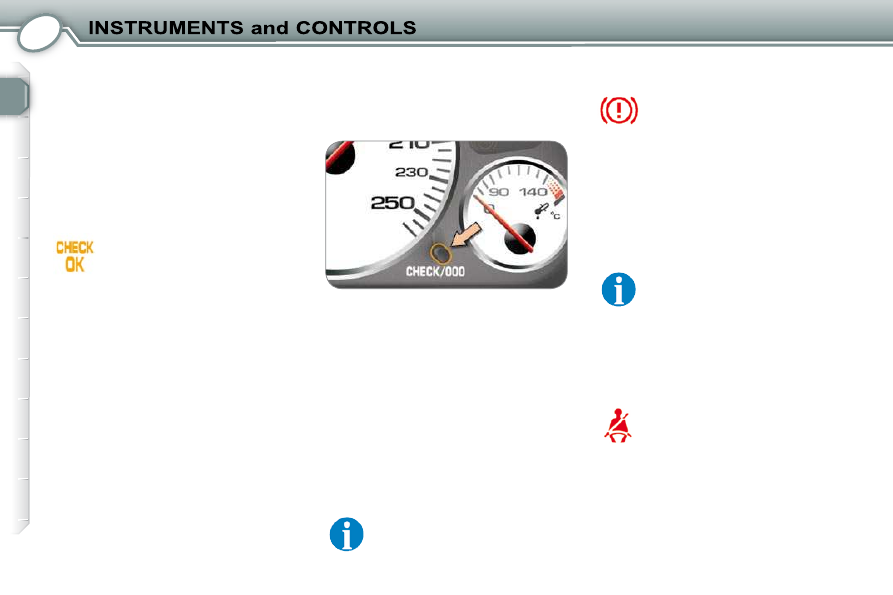

 Pressing the  "CHECK/000"  button on
the instrument panel starts the manual
CHECK (vehicle autotest).

 This function enables you to fi nd out, at

any time (with the key in the ignition on
position or with the engine running):
   -

the warnings present,

  -

the status of the functions activated
or  deactivated  (wipers,  automatic
illumination of headlamps).

  Manual CHECK

 The passenger airbag deactiva-
ted  indicator  lamp *   remains  on
while the airbag is deactivated.

  With the engine running and the ve-
hicle  moving,  the  instrument  panel
screen  displays
   the  warning  lamps
(in the event of a fault).

  Braking system warning
lamp

 WARNING LAMPS ON
THE INSTRUMENT PANEL

 This indicates:
   -

parking  brake  applied  or  not  fully
released,

  -   an excessive drop in the brake fl u-

id level, in this case linked with the
 STOP  warning lamp,

  -

an  electronic  brake  force  distribu-
tion  malfunction,  linked  with  the
 STOP  warning lamp.

  Seat belt warning lamp

 When  the  ignition  is  switched  on,  the
warning  lamp  comes  on  if  a  front  oc-
cupant has not fastened or has unfas-
tened their seat belt.

 The  warning  lamp  is  repea-
ted  on  the  instrument  panel
screen  in  the  case  of  the  last
2 faults.

  Stop  immediately   in  the  two  latter
cases. Consult a PEUGEOT dealer.

* Suivant destination.

1

20

 CHECK (VEHICLE AUTOTEST)

  In the presence of a fault

 A  "minor"  fault  has  been  detected:
when  the  CHECK  OK  indicator  lamp
has  been  displayed,  the  warning
lamp(s) is(are) displayed.
 You  can  start  your  vehicle;  however,
contact  a  PEUGEOT  dealer  as  soon
as possible.
 A  "major"  fault  has  been  detected:
the  CHECK  OK  indicator  lamp  does
not  appear  and  the  warning  lamp(s)
is(are) displayed.
 Do not start your vehicle.
 Call a PEUGEOT dealer without delay.

  Automatic CHECK

 With the key in the ignition on position,
all  of  the  warning  lamps  of  the  func-
tions  tested  are  displayed.  They  are
switched off after a few seconds.
 At the same time, an automatic CHECK
(vehicle autotest) is carried out.

 No "major" fault has been de-
tected:  the  CHECK  OK  indi-
cator  lamp  is  displayed  after
two seconds.

 You can start your vehicle.

 Pressing the  "CHECK/000"  button on
the instrument panel starts the manual
CHECK (vehicle autotest).

 This function enables you to fi nd out, at

any time (with the key in the ignition on
position or with the engine running):
   -

the warnings present,

  -

the status of the functions activated
or  deactivated  (wipers,  automatic
illumination of headlamps).

  Manual CHECK

 The passenger airbag deactiva-
ted  indicator  lamp *   remains  on
while the airbag is deactivated.

  With the engine running and the ve-
hicle  moving,  the  instrument  panel
screen  displays
   the  warning  lamps
(in the event of a fault).

  Braking system warning
lamp

 WARNING LAMPS ON
THE INSTRUMENT PANEL

 This indicates:
   -

parking  brake  applied  or  not  fully
released,

  -   an excessive drop in the brake fl u-

id level, in this case linked with the
 STOP  warning lamp,

  -

an  electronic  brake  force  distribu-
tion  malfunction,  linked  with  the
 STOP  warning lamp.

  Seat belt warning lamp

 When  the  ignition  is  switched  on,  the
warning  lamp  comes  on  if  a  front  oc-
cupant has not fastened or has unfas-
tened their seat belt.

 The  warning  lamp  is  repea-
ted  on  the  instrument  panel
screen  in  the  case  of  the  last
2 faults.

  Stop  immediately   in  the  two  latter
cases. Consult a PEUGEOT dealer.

* Suivant destination.

1

21

  Fuel warning lamp

 In  certain  driving  conditions  and  de-
pending  on  the  engine,  the  distance
which  you  will  be  able  to  travel  with
the  remaining  fuel  may  be  less  than
30 miles (50 kilometres) (the capacity
of the tank is approximately 67 litres).

  Emission control system
warning lamp

 This  should  switch  off  a  few  seconds
after the engine is switched on.
 When  the  engine  is  running,  if  the

warning  lamp  fl ashes  or  comes  on

continuously,  this  indicates  an  emis-
sion control system malfunction.
 Contact  a  PEUGEOT  dealer  as  soon
as possible.

  Diesel engine pre-heat
warning lamp

 Wait for the warning lamp to switch off
before starting. The illumination period
is  determined  by  the  ambient  condi-
tions.

  Passenger's airbag
deactivated warning lamp *

 If  the  warning  lamp  remains  on,  this
indicates  that  the  passenger's  airbag
has been deactivated intentionally.

 If it comes on continuously above 6 mph
(10 km/h), it indicates an ABS fault.
 However,  the  vehicle  retains  conven-
tional servo-assisted braking.
 Consult a PEUGEOT dealer.

  Anti-lock braking system
(ABS) warning lamp

  *   According to country.

 The  warning  lamp  is  repea-
ted  on  the  instrument  panel
screen.

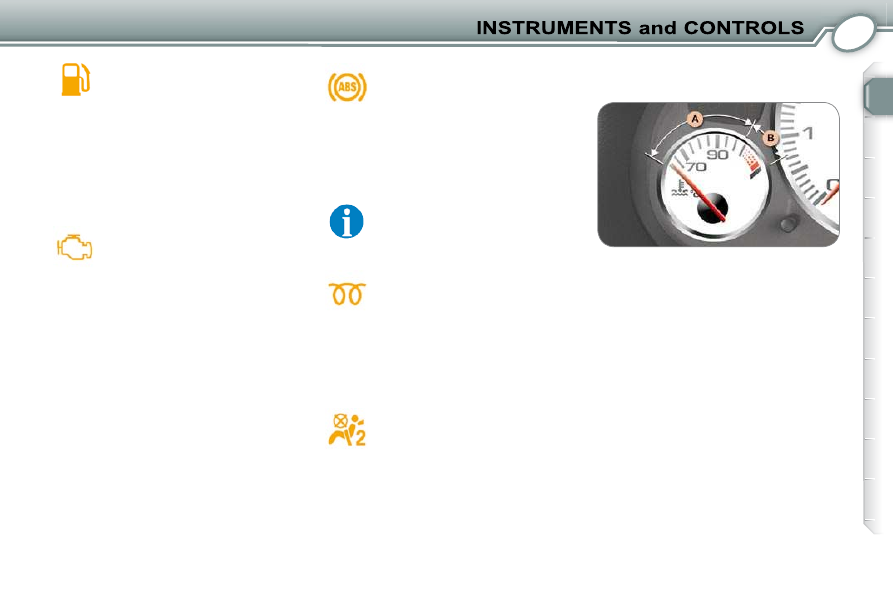

  Coolant temperature gauge

 When  the  needle  is  in  zone   A ,  the
temperature is correct.
 When  the  needle  is  in  zone   B ,  the
temperature is too high.
 If  the  coolant  temperature  warning
lamp comes on (linked with the  STOP
warning  lamp),  stop  as  soon  as  it  is
safe to do so.
 Wait  for  the  engine  to  cool  down  be-
fore topping up the level, if necessary.
 As the cooling circuit is pressurised, in
order  to  prevent  any  risk  of  scalding,
unscrew the cap by two turns to allow
the pressure to drop.
 When  the  pressure  has  dropped,  re-
move  the  cap  and  top  up  the  level,  if
necessary.
 Consult a PEUGEOT dealer.

1

21

  Fuel warning lamp

 In  certain  driving  conditions  and  de-
pending  on  the  engine,  the  distance
which  you  will  be  able  to  travel  with
the  remaining  fuel  may  be  less  than
30 miles (50 kilometres) (the capacity
of the tank is approximately 67 litres).

  Emission control system
warning lamp

 This  should  switch  off  a  few  seconds
after the engine is switched on.
 When  the  engine  is  running,  if  the

warning  lamp  fl ashes  or  comes  on

continuously,  this  indicates  an  emis-
sion control system malfunction.
 Contact  a  PEUGEOT  dealer  as  soon
as possible.

  Diesel engine pre-heat
warning lamp

 Wait for the warning lamp to switch off
before starting. The illumination period
is  determined  by  the  ambient  condi-
tions.

  Passenger's airbag
deactivated warning lamp *

 If  the  warning  lamp  remains  on,  this
indicates  that  the  passenger's  airbag
has been deactivated intentionally.

 If it comes on continuously above 6 mph
(10 km/h), it indicates an ABS fault.
 However,  the  vehicle  retains  conven-
tional servo-assisted braking.
 Consult a PEUGEOT dealer.

  Anti-lock braking system
(ABS) warning lamp

  *   According to country.

 The  warning  lamp  is  repea-
ted  on  the  instrument  panel
screen.

  Coolant temperature gauge

 When  the  needle  is  in  zone   A ,  the
temperature is correct.
 When  the  needle  is  in  zone   B ,  the
temperature is too high.
 If  the  coolant  temperature  warning
lamp comes on (linked with the  STOP
warning  lamp),  stop  as  soon  as  it  is
safe to do so.
 Wait  for  the  engine  to  cool  down  be-
fore topping up the level, if necessary.
 As the cooling circuit is pressurised, in
order  to  prevent  any  risk  of  scalding,
unscrew the cap by two turns to allow
the pressure to drop.
 When  the  pressure  has  dropped,  re-
move  the  cap  and  top  up  the  level,  if
necessary.
 Consult a PEUGEOT dealer.

1

22

  Battery charge warning
lamp

 When  the  engine  is  running,  this  in-
dicates  a  charging  circuit  malfunction
(battery terminals, alternator belt).
 Consult a PEUGEOT dealer.

  Tyre under-infl ation warning

lamp

 This indicates that the tyre pressure is
too low.
 A message on the multifunction screen
indicates the wheel(s) concerned.

 Refer  to  the  information  label  affi xed

to the central pillar of the driver's door.
For  your  safety,  check  the  tyre  pres-
sures as soon as possible.

  Electronic stability control system
(ESP) warning lamps

 Activation warning lamp

 Operation warning lamp

 Deactivation warning lamp

 Malfunction warning lamp

  Power steering warning
lamp

 This indicates a power steering fault.
 It  is  linked  with  the   STOP   warning
lamp.
 Consult a PEUGEOT dealer.

  Parking brake warning lamp

 This indicates that the parking brake is
still  applied  or  has  not  been  released
correctly.
 It  is  linked  with  the  braking  system
warning lamp.

  Low screenwash and

headlamp wash fl uid level

warning lamp

 When the wipers are switched on, this

indicates that the fl uid level is too low.
 Fill  the  screenwash  and  headlamp

wash fl uid reservoir.

  Engine oil level warning
lamp

 This indicates that the engine oil level
is too low.

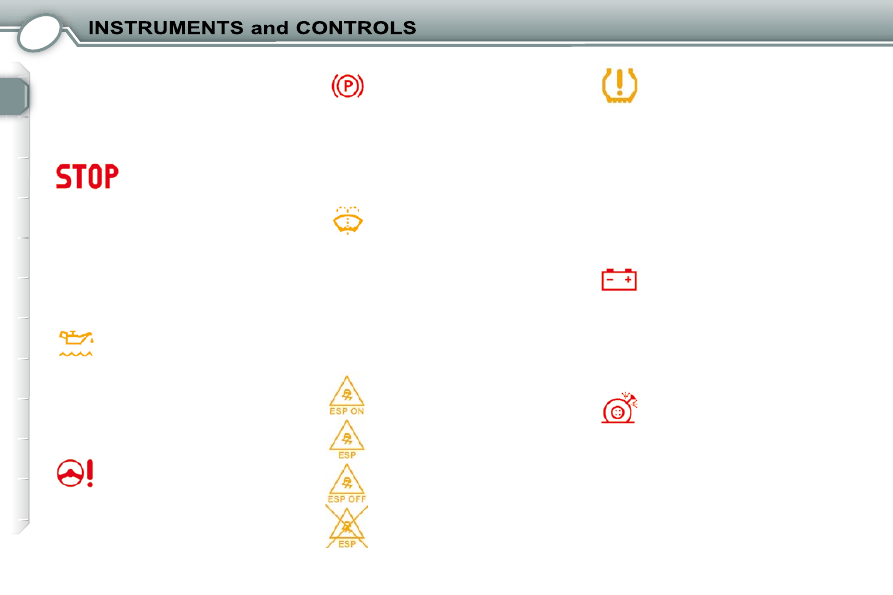

 WARNING LAMPS IN THE
INSTRUMENT PANEL SCREEN

 These  warning  lamps  are  displayed
on the instrument panel screen.

  STOP warning lamp

 When  this  is  displayed  alone,  it  indi-
cates a power steering fault.
 It comes on linked with the engine oil
pressure,  coolant  temperature,  bra-
king system or punctured tyre warning
lamps.
 Stop as soon as it is safe to do so.
 Consult a PEUGEOT dealer.

  Punctured tyre warning lamp

 This indicates that one or more punc-
tured tyres have been detected.
 A message on the multifunction screen

identifi es the wheel(s) concerned.
 It  is  linked  with  the   STOP   warning
lamp.

  Stop as soon as it is safe to do so.

 Consult a PEUGEOT dealer.

  Stop as soon as it is safe to do so.

 Change the damaged wheel and have
it repaired by a PEUGEOT dealer.

1

23

  Tyre under-infl ation detection

system warning lamp

 This indicates the absence or malfunc-
tion of one or more tyre pressure sen-
sors or a system fault.
 Consult a PEUGEOT dealer.

  Electronic engine
immobiliser warning lamp

 This indicates an electronic engine im-
mobiliser system malfunction.
 Consult a PEUGEOT dealer.

  Front brake pad wear
warning lamp

 This indicates that the brake pads are
worn.
 For  your  safety,  have  them  replaced
by a PEUGEOT dealer.

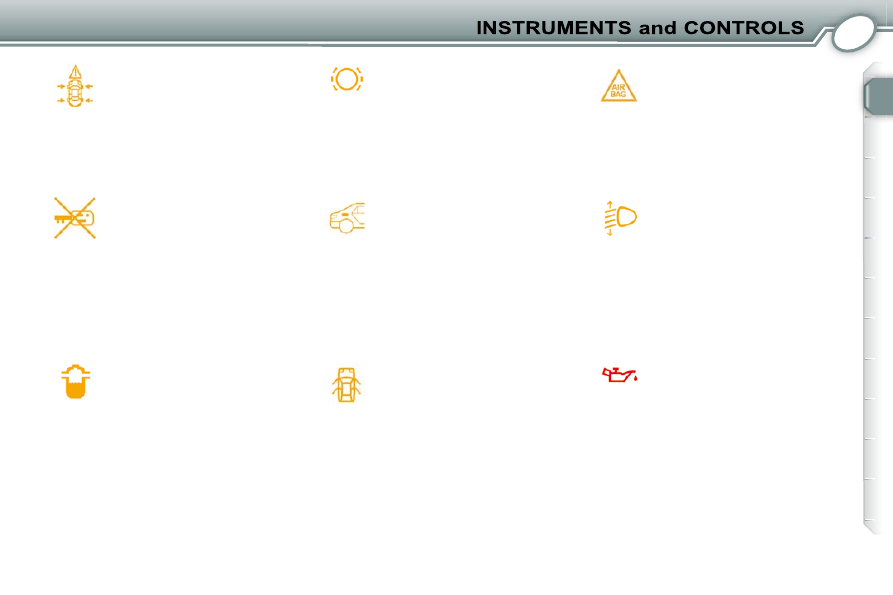

  Fuel fi ller cap warning lamp

(according to version)

 With the engine running, this indicates

that the fuel fi ller cap is incorrectly fi t-

ted or absent.
 It  comes  on  in  orange  if  the  vehicle
speed  is  below  6  mph  (10  km/h)  and
in  red  if  the  vehicle  speed  is  above
6 mph (10 km/h).

  Water in diesel fi lter

warning lamp

 This indicates the presence of water in

the diesel fi lter. There is a risk of da-

mage to the injection system.
 Contact  a  PEUGEOT  dealer  as  soon
as possible.

  Door/boot open warning
lamp

 With the engine running, this indicates
that  an  opening  has  not  been  closed
correctly.
 An  illustration  on  the  multifunction

screen  identifi es  the  opening(s)  con-

cerned.
 It  comes  on  in  orange  if  the  vehicle
speed  is  below  6  mph  (10  km/h)  and
in  red  if  the  vehicle  speed  is  above
6 mph (10 km/h).

  Airbag warning lamp

 This indicates an airbag fault.
 Consult a PEUGEOT dealer.

  Automatic headlamp beam
adjustment system warning
lamp

 This indicates that the automatic head-
lamp height adjuster is faulty.
 Consult a PEUGEOT dealer.

  Engine oil pressure warning
lamp

 This indicates that the engine oil pres-
sure is too low.
 It  is  linked  with  the   STOP   warning
lamp.
  Stop as soon as it is safe to do so  if it
comes on while the engine is running.
 If the engine oil level is low, top up the
oil and contact a PEUGEOT dealer as
soon as possible.

1

24

  Particle emission fi lter

saturation warning lamp
(Diesel engine)

 With  the  engine  running,  this  indi-

cates  that  the  particle  emission  fi lter

is  star-ting  to  become  saturated  (ex-
ceptionally  prolonged  urban  driving

type conditions: low speed, long traffi c

jams...) or a low diesel additive reser-
voir level.

 In order to regenerate the fi lter, you are

advised  to  drive,  as  soon  as  possible

when the traffi c conditions permit, at a

speed  of  40  mph  (60  km/h)  or  above

for at least fi ve minutes (until the war-

ning lamp is switched off).
 If  the  warning  lamp  remains  on,  con-
tact a PEUGEOT dealer.
 Following  prolonged  use  of  the  vehi-
cle  at  very  low  speeds  or  at  idle,  you
may, exceptionally, notice an emission
of water vapour at the exhaust during
acceleration.  This  does  not  affect  the
performance  of  the  vehicle  or  the  en-
vironment.

  Service warning lamp

 This is displayed to indicate an engine
management system fault.
 Contact  a  PEUGEOT  dealer  as  soon
as possible.

  Automatic gearbox fault
warning lamp

 This  indicates  an  automatic  gearbox
fault.
 The  gearbox  will  operate  in  down-
graded mode, locked in 3rd gear.
 Never force the selector lever.
 Consult a PEUGEOT dealer.

  Electronically controlled
suspension fault warning
lamp

 This  indicates  an  electronically  con-
trolled suspension malfunction.
 Select  automatic  operation  and  con-
tact  a  PEUGEOT  dealer  as  soon  as
possible.

  Parking sensor system
warning lamp

 In reverse gear, this indicates a park-
ing sensor system fault.
 Consult a PEUGEOT dealer.

  Electronically controlled
suspension indicator lamps

 This comes on when the SPORT func-
tion is activated.

 This comes on when the SPORT
function is deactivated.

  Automatic illumination of
headlamps indicator lamp

  Automatic illumination of
headlamps deactivation
indicator lamp

  Automatic rain sensitive
wipers indicator lamp

  Automatic rain sensitive
wipers deactivation
indicator lamp

 This  comes  on  when  the AUTO  func-
tion is activated.

 This  comes  on  when  the AUTO  func-
tion is deactivated.

 This  comes  on  when  the AUTO  func-
tion is activated.

 This  comes  on  when  the AUTO  func-
tion is deactivated.

1

25

 This  indicates  an  automatic
gearbox programme fault.

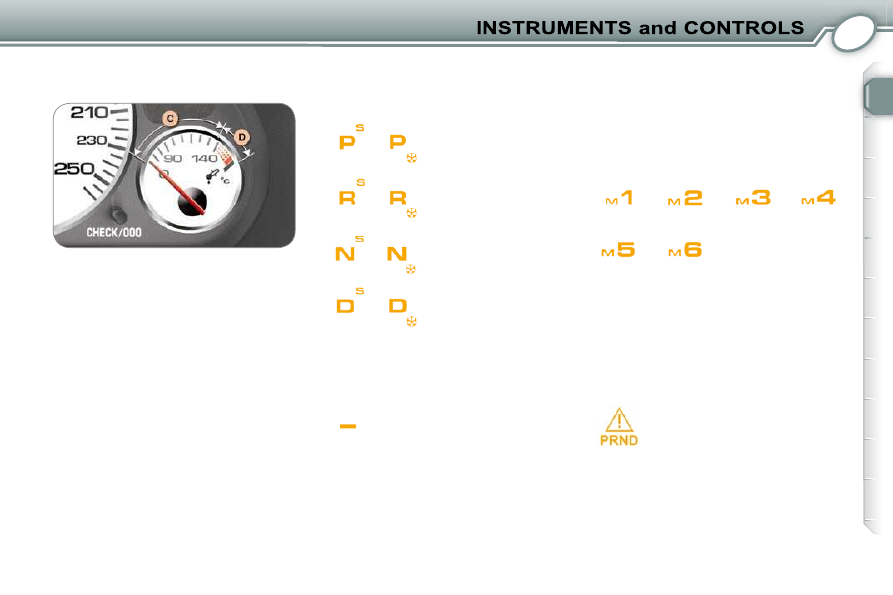

 Automatic gearbox lever
position indicators

 This  indicates  an  automatic
gearbox malfunction.

  4 or 6 speed automatic gearbox

  "Park" indicator

  "Reverse" indicator

  "Neutral" indicator

  "Drive" indicator

 The  letter   S   or  the  symbol      associat-
ed with the gate lever position indicator
comes  on,  corresponds  to  the  Sport  or
Snow programme selected intentionally.

 These correspond to the manual con-
trol of the gearbox, four or six speed.

 When  the  engine  speed  is  too  low  or
too  high  in  relation  for  gear  engaged,

the  gear  selected  fl ashes  for  a  few

seconds,  then  the  actual  gear  is  dis-
played, the auto-adaptive programme
having taken control temporarily.

  Engine oil temperature gauge

 When  the  ignition  is  switched  on  or
while  the  vehicle  is  moving,  this  indi-
cates the engine oil temperature.
 When  the  needle  is  in  zone   C ,  the
temperature is correct.
 When  the  needle  is  in  zone   D ,  the
temperature is too high.
 Reduce your speed to lower the tem-
perature.

  Manual indicator

1

26

 SERVICE INDICATOR

 This  is  a  visual  reminder  of  when  the
next  service  is  due. This  service  is  to
be carried out according to the manu-
facturer's servicing schedule.

  Service indicator zero re-set

   Your  PEUGEOT  dealer carries out this
operation after each service.
 However,  if  you  carry  out  the  service
yourself,  the  re-set  procedure  is  as
 follows:
      Switch off the ignition,
     Press  and  hold  the  trip  recorder

reset button,

     Switch on the ignition.
 The display begins a countdown.
 When the display shows  "=0" , release
the button; the spanner disappears   .

 Once an engine oil level indication has
been  displayed,  the  display  indicates
the total and trip distances.

  If  the  service  is  overdue ,  each  time
the  ignition  is  switched  on  and  for
5 seconds, the distance and the span-

ner fl ash.
  Example : when the ignition is switched
on  and  for  5  seconds,  the  display  in-
dicates that the service is overdue by
300  miles/km.  The  service  should  be
carried out very shortly.

 Once the servicing and oil level infor-
mation  has  been  displayed,  the  total
distance recorder resumes normal op-
eration and the spanner remains lit.
 The point at which a service is due is
calculated using two parameters:
   -

the total distance travelled,

  -

the time elapsed since the last ser-
vice.

 The  distance  remaining  may  be
weighted  by  the  time  factor,  depen-
ding on the user's driving conditions.

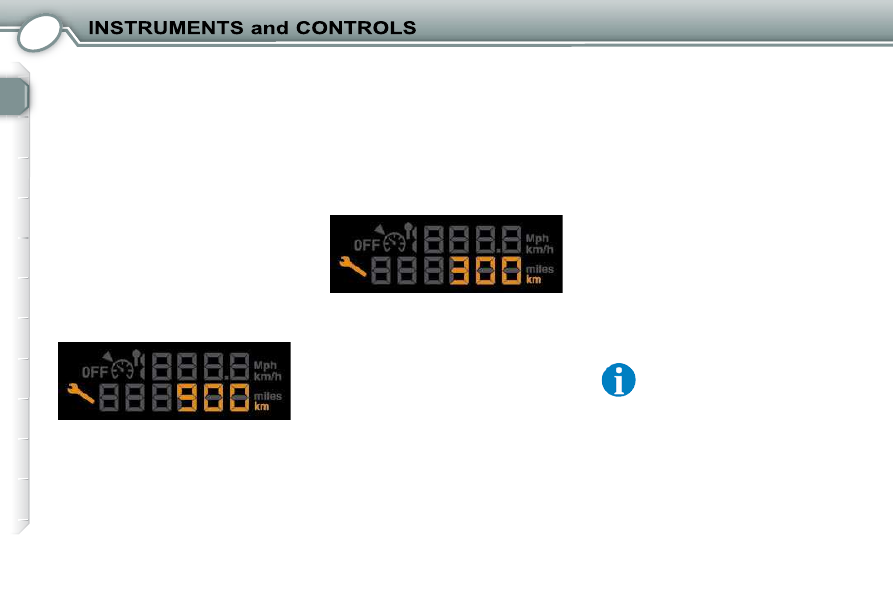

  Operation

 As soon as the ignition is switched on
and  for  5  seconds,  the  spanner  sym-
bolising  the  service  operations  is  lit.
The  trip  recorder  display  shows  the

distance  remaining  (in  round  fi gures)

before the next service.
  Example :  when  switching  on  the  ig-
nition  and  for  5  seconds,  the  display
shows  that  900  miles/km  remain  be-
fore the next service is due.

 After  this  operation,  if  you
wish to disconnect the battery,
lock the vehicle and wait for at

least  fi ve  minutes,  otherwise

the  zero  re-set  will  not  be
 registered.

1

27

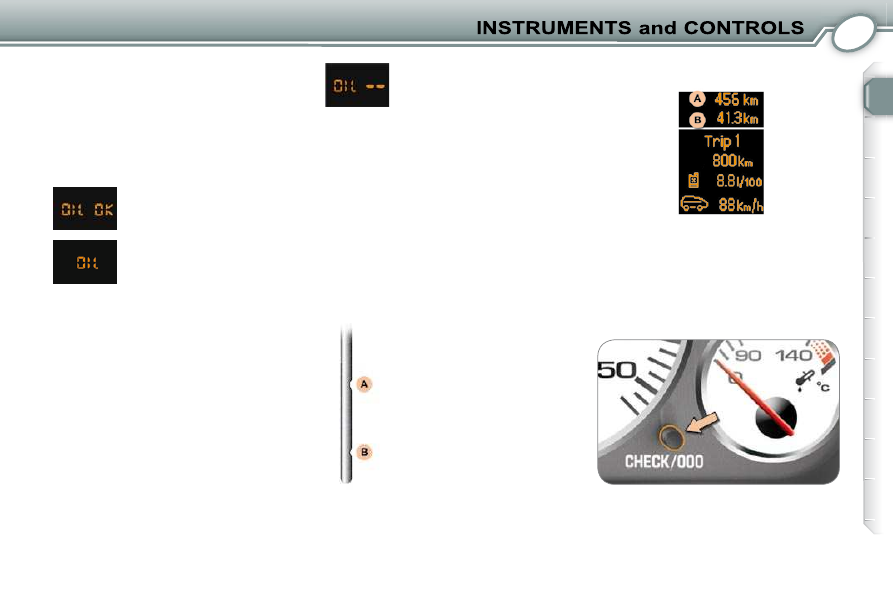

  Engine oil level indicator

 When  the  ignition  is  switched  on,  the
engine oil level is indicated for approx-
imately  5  seconds,  after  the  service
information.

  Dipstick

 There are 2 level marks on
the  dipstick:  never  exceed
level  A .
 In  position   B ,  top  up  the

level  via  the  oil  fi ller  cap,

using  the  type  of  oil  suited
to your engine.
  A  = max.
  B  = min.

  Trip recorder zero reset

  Oil level correct

  Lack of oil

 Flashing  indicates  a  lack  of  oil  which
may damage the engine.

 If the lack of oil is confi rmed by check-

ing with the dipstick, the level must be
topped up.

  Oil level indicator fault

(fl ashing segments)

 Check the oil level using the dipstick.

 If the level is correct, the fl ashing indi-

cates  an  engine  oil  level  gauge  mal-
function.
 Consult a PEUGEOT dealer.
 The  level  observed  on  the  dipstick  is
only  valid  if  the  vehicle  is  parked  on
level ground and the engine has been
off for more than 15 minutes.

 The  total  distance  is  displayed  in
zone  A  of the display and the trip dis-
tance in zone  B .

  Distance recorder

 With the trip distance displayed, press
the button for a few seconds.

1

28

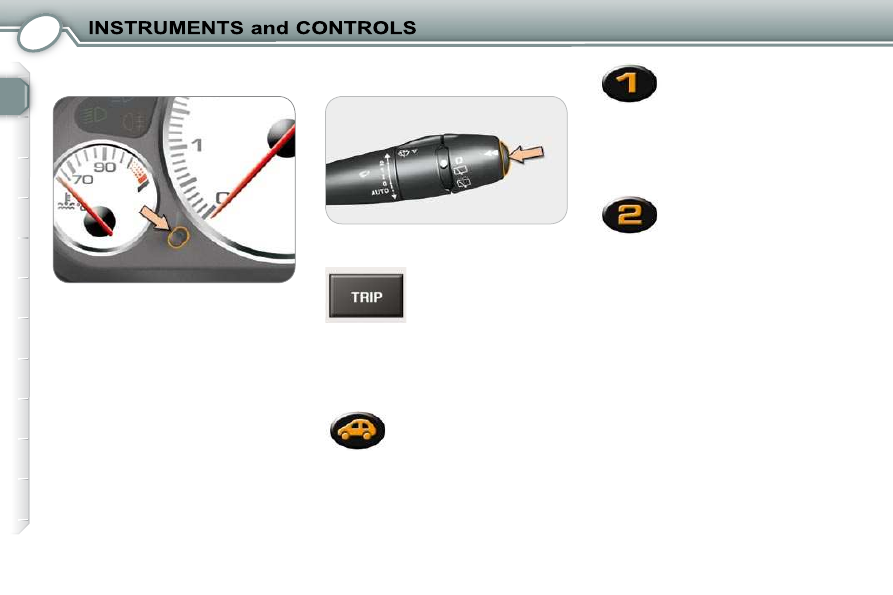

 TRIP COMPUTER

  or

 TRIP: access to the trip
computer displays.

 Each  successive  press  on  the  button
located  at  the  end  of  the   wiper  stalk
displays different information.

LIGHTING RHEOSTAT

  Zero reset

 When  the  required  trip  is  displayed,
press  the  control  for  more  than
two seconds.

 With the exterior lighting on, press the
button to vary the intensity of the ligh-
ting  of  the  instruments  and  controls.
When  the  lighting  reaches  the  mini-
mum  (or  maximum)  setting,  release
the  button  then  press  it  again  to  in-
crease (or reduce) the brightness.
 As  soon  as  the  lighting  is  of  the  re-
quired brightness, release the button.

   -   the  "vehicle"  tab with:

       the range,
      the current fuel

consumption

      the distance

remaining.

  -   the trip  "1"  tab with:

       the distance travelled,
      the average fuel

consumption,

      the average speed,
  for the fi rst trip.

  -   the trip  "2"  tab with:
       the distance travelled,
      the average fuel

consumption,

      the average speed,



for the second trip.

  Trips

 Trips  "1"  and  ''2' ' are independent but
have identical application.
 Trip   "1"   for  example  allows  you  to
make  daily  calculations  and  trip   "2"
monthly calculations.

1

28

 TRIP COMPUTER

  or

 TRIP: access to the trip
computer displays.

 Each  successive  press  on  the  button
located  at  the  end  of  the   wiper  stalk
displays different information.

LIGHTING RHEOSTAT

  Zero reset

 When  the  required  trip  is  displayed,
press  the  control  for  more  than
two seconds.

 With the exterior lighting on, press the
button to vary the intensity of the ligh-
ting  of  the  instruments  and  controls.
When  the  lighting  reaches  the  mini-
mum  (or  maximum)  setting,  release
the  button  then  press  it  again  to  in-
crease (or reduce) the brightness.
 As  soon  as  the  lighting  is  of  the  re-
quired brightness, release the button.

   -   the  "vehicle"  tab with:

       the range,
      the current fuel

consumption

      the distance

remaining.

  -   the trip  "1"  tab with:

       the distance travelled,
      the average fuel

consumption,

      the average speed,
  for the fi rst trip.

  -   the trip  "2"  tab with:
       the distance travelled,
      the average fuel

consumption,

      the average speed,



for the second trip.

  Trips

 Trips  "1"  and  ''2' ' are independent but
have identical application.
 Trip   "1"   for  example  allows  you  to
make  daily  calculations  and  trip   "2"
monthly calculations.

1

29

  Range (miles or km)

  Current fuel
consumption
(l/100 or km/l or mpg)

 This is the average quantity of fuel con-
sumed during the last few seconds.

 This  shows  the  distance  that  can  still
be  covered  with  the  fuel  remaining  in
the  tank  in  accordance  with  the  ave-
rage  consumption  over  the  last  few
miles (kilometres).

  Distance remaining to be
travelled (miles or km)

  Average speed (mph
or km/h)

  TRIP menu

 Press  the   "MENU"   button  for  access
to the main menu.
 Select  the   "Trip  computer"   or   "Ve-
hicle  diagnostics"
   application  using

the  navigator,  then  confi rm  or  press

the  "MODE"  button until you gain ac-
cess to the trip computer screen, then

confi rm  "OK" .
 The  "Trip  computer"  or  "Vehicle  diag-
nostics" menu offers various options:
   -

Alerts log,

  -

Status of the functions,

  -

Inputting  the  distance  to  be  tra-
velled.

  Average fuel
consumption
(l/100 or km/l or mpg)

  Distance travelled
(miles or km)

  Alerts log

 This  summarises  the  active  warning
messages,  displaying  them  on  the
multifunction screen in succession.

  Status of the functions

 This summarises the active or inactive
status of the functions present on the
vehicle.

  Distance remaining (miles or km)

 When  guidance  is  not  activated,  this
enables  you  to  enter  an  approximate
distance to be travelled.

 This  fi gure  may  increase  if

there  is  a  change  in  the  style
of driving or the road surface,

producing a signifi cant drop in

current fuel consumption.

 When the range is less than 20 miles
(30 km), four bars are displayed. After

fi lling with fuel, the range is displayed

when it exceeds 62 miles (100 km).

 If horizontal bars are displayed
for long  periods  instead  of di-
gits, contact a dealer.

 This function is displayed only
when  the  vehicle  is  travel-
ling  at  a  speed  greater  than
20 mph (30 km/h).

 This  is  the  distance  remaining  to  the
destination,  either  calculated  at  any
time  by  the  navigation  system  if  gui-
dance  is  activated  or  entered  by  the
user, minus the distance covered since
the distance was entered.
 If  digits  are  missing,  dashes  are  dis-
played in their place.

 This  is  the  average  fuel  consumption
since  the  computer  was  last  set  to
zero.

 This  indicates  the  distance  travelled
since  the  computer  was  last  set  to
zero.

  Access via the main menu

 This  is  the  average  speed  calculated
since  the  computer  was  last  set  to
zero (with the ignition on).

2

MULTIFUNCTION SCREENS

30

 MONOCHROME SCREEN C/
COLOUR SCREEN C (WITH
PEUGEOT CONNECT SOUND)

 This displays the following information:
   -   time,
  -   date,
  -   ambient temperature (the value dis-

played  fl ashes  if  there  is  a  risk  of

ice),

  -   check of openings,
  -   vehicle  function  status  messages,

displayed temporarily,

  -   warning messages,
  -   audio functions,
  -   trip computer information,
  -   vehicle parameters,
  -   air conditioning settings,
  -   choice of language.

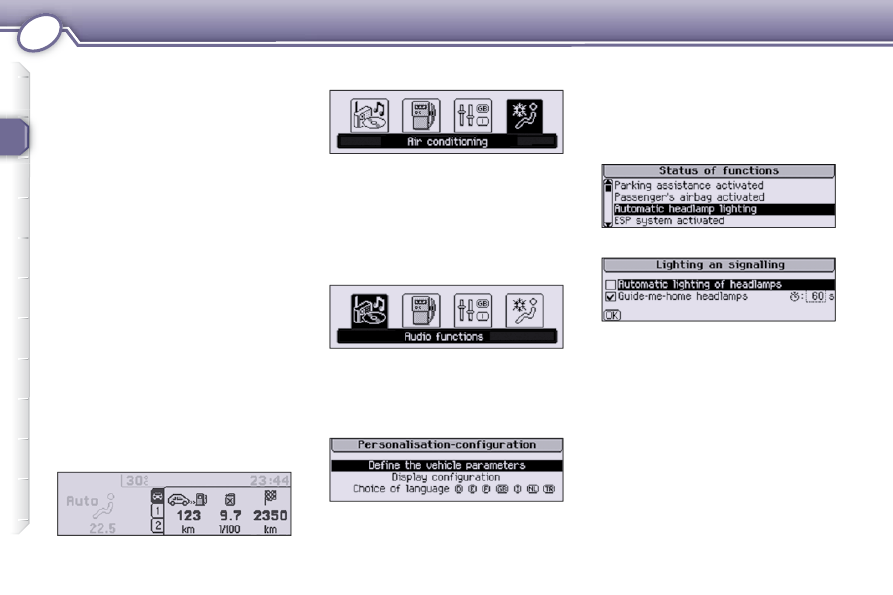

  Main menu

  Defi ne the vehicle parameters
 Permits  the  activation  or  deactivation
of certain driving and comfort elements.
 Example:  Automatic  illumination  of
headlamps.

 Press  the   "MENU"   button  for  access
to  the   main  menu   and  select  one  of
the  following  functions:  Audio  Func-
tions, Trip Computer, Personalisation/

Confi guration and Air Conditioning.
 Example:  display  selected  on  "Audio
Functions".

 The

"Personalisation-Confi guration"

menu  provides  access  to  successive

confi rmation windows.

  Management of the displays
 The   "AUDIO" ,   "TRIP"   and   "CLIM"

buttons  on  the  audio  equipment  key-

pad permit displaying in the main win-
dow (on the right).
 Example: TRIP

  Choice of language
 German,  Spanish,  French,  English,

Italian,  Dutch,  Turkish,  Portuguese

and Brazilian Portuguese.

2

MULTIFUNCTION SCREENS

31

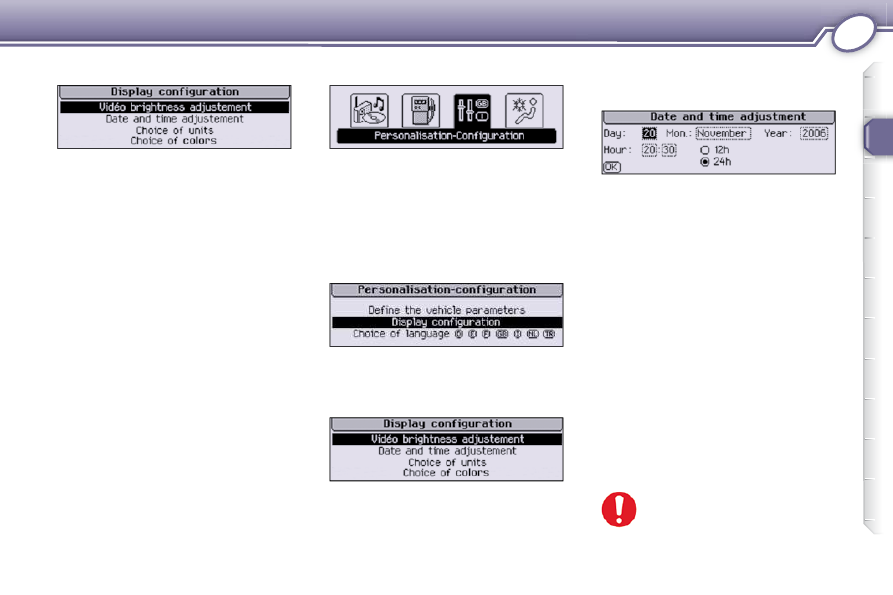

  Display confi guration

  Changing the date and time

 Set the parameters one by one, using

the navigator, then confi rm by clicking

on  "OK" .

 From the list displayed, select

"Display

confi guration" , then confi rm.

 From the list displayed, select

"Setting

the date and time" , then confi rm.

   -   Brightness, to be adjusted in accor-

dance  with  a  scale  between  Moon
(-) and Sun (+).

  -   Selection of the units of measurement.
  -   Setting the date and time. Your op-

erational  zone  is  displayed  on  the
screen.  Use  the  navigator  to  move
from one selection to another.

 Your  new  parameters  are  confi rmed

one  by  one,  by  pressing  the  naviga-
tor  button.  All  of  the  parameters  are

recorded if you click on OK, displayed

on the screen.
 The ESCape button on the control pad

enables you to choose not to confi rm

your changes.
   -   Selection  of  the  colours  (on  colour

screen C only).

 From  the  menu,  displayed  on  the
screen, select the icon

"Personalisa-

tion-Confi guration"   using  the  navi-

gator, then confi rm.

 For  safety  reasons,  confi gu-

ration  of  the  multifunction
screen by the driver must only
be done when stationary.

2

MULTIFUNCTION SCREENS

32

  Display
 This menu allows you to set the bright-
ness of the display, the display colour
scheme  and  the  colour  of  the  map
(day/night and auto mode).

  Vehicle
 This  menu  permits  the  activation  or
deactivation  of  certain  driving  and
comfort systems:
   -   air conditioning (A/C),
  -   vehicle information,
  -   access to the vehicle,
  -   driving assistance,
  -   lighting confi guration,
  -   comfort lighting.

  Units
 This  menu  permits  selection  of  the
units: temperature (°C or °F) and fuel

consumption  (km/l,  l/100,  miles  and

mpg).

  System
 This menu permits restoring of the fac-

tory confi guration, display of the soft-

ware version and activation of scrolling
text.

 For  safety  reasons,  confi gu-

ration  of  the  multifunction
screen by the driver must only
be done when stationary.

 COLOUR SCREEN (WITH PEUGEOT
CONNECT NAVIGATION)

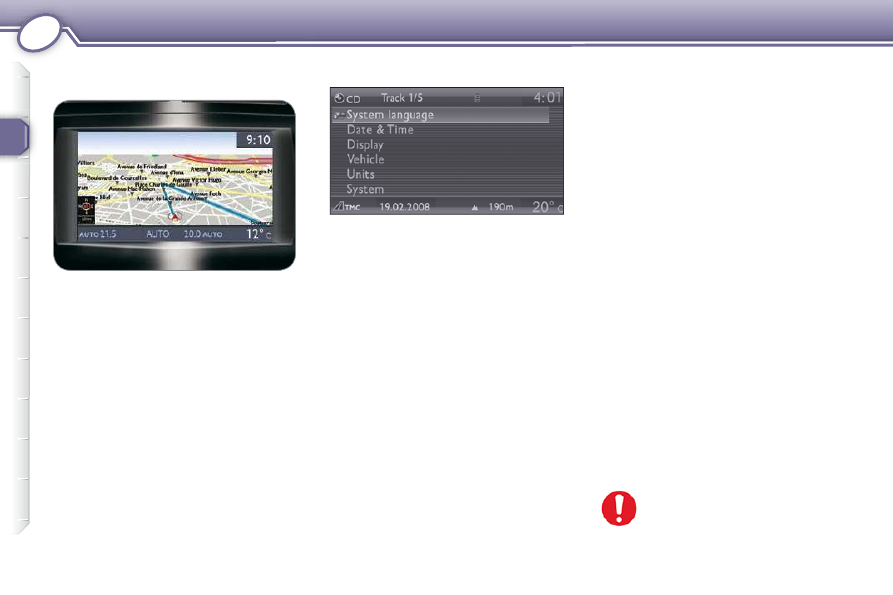

  "SETUP" menu

 Press the SETUP button to gain access
to  the   "SETUP"   menu.  This  provides
access to the following functions:
   -   System language,
  -   Date & Time,
  -   Display,
  -   Vehicle,
  -   Units,
  -   System.

  System language
 This  menu  allows  you  to  select
the  language  used  by  the  display:
German,  English,  Spanish,  French,
Italian, Dutch, Polish, Portuguese.

  Date & Time
 This  menu  allows  you  to  set  the  date
and  time,  the  format  of  the  date  and
the  format  of  the  time  (refer  to  the
"Audio and Telematics" section).

  This displays the following information:
   -   time,
  -   date,
  -   ambient  temperature  (the  value  dis-

played fl ashes if there is a risk of ice),

  -   check of openings,
  -   vehicle  function  status  messages,

displayed temporarily,

  -   warning messages,
  -   audio functions,
  -   trip computer information,
  -   air conditioning settings,
  -   satellite navigation system information.















Content   ..   1  2  3   ..
