Peugeot 206 SW (2008 year). Instruction - part 2





INSTRUMENTS and CONTROLS

20 -

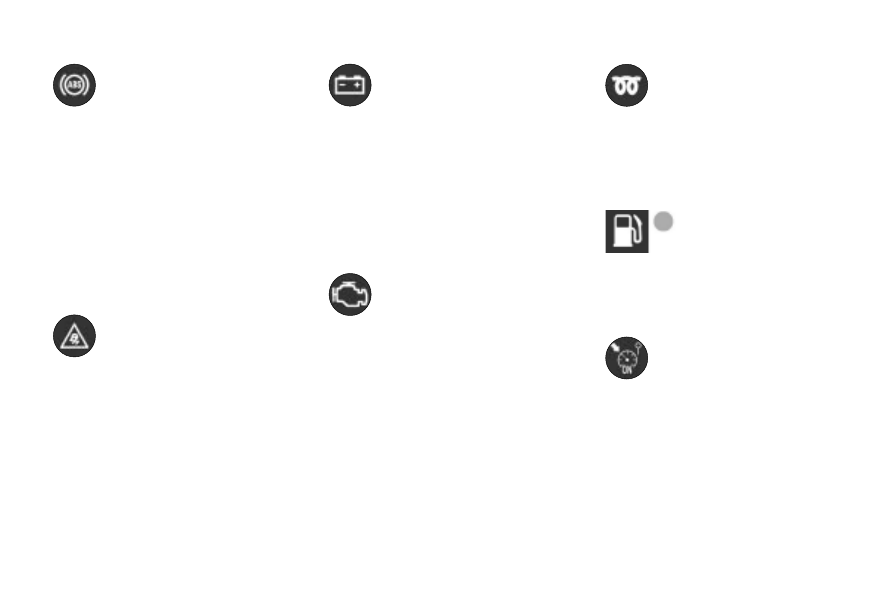

Battery charge warning
light

 This indicates one of the fol-

lowing:

faulty operation of the charging

circuit,

-  slack battery or starter terminals,
-  a cut or slack alternator belt,

an alternator failure.

Consult a PEUGEOT dealer.

Emission control
system warning light
(according to model)

This comes on for a few seconds each

time the ignition is switched on.

If  it  comes  on  with  the  engine  run-

ning, this indicates incorrect operation

of  the  injection,  ignition  or  emission

control system.

If  the  warning  light  lashes,  there

is  a  risk  of  damage  to  the  catalytic
converter on petrol engines.
Consult a PEUGEOT dealer.

Diesel engine pre-heat
warning light

Wait  until  the  warning  light

goes out before starting the engine.

If  the  temperature  is  high  enough,

the  warning  light  comes  on  for  less

than  one  second.  You  can  start  the

engine without waiting.

Low fuel level
warning light

When this light irst co-

mes on, you have enough fuel to drive

at least 30 miles (50 km). The tank ca-
pacity is approximately 50 litres.

Speed limiter/cruise
control indicator light

This  comes  on  when  the

speed limiter or cruise control
is activated.

Dynamic stability
control system (ESP/
ASR) warning light

This comes on for a few seconds each

time the ignition is switched on.

With  the  engine  running  and  when

the vehicle is moving, it comes on if

the system is activated.
It lights permanently accompanied by
a  message  on  the  multifunction  dis-

play when the system is disarmed.

If  the  warning  light  remains  lit  with

the engine running and when the ve-

hicle is moving, consult a PEUGEOT

dealer.

Anti-lock braking
system (ABS) warning
light

This comes on for a few seconds each

time the ignition is switched on.

If the warning light remains on or co-

mes on above 8 mph (12 km/h), this

indicates an ABS malfunction.

However, the vehicle retains conven-

tional servo-assisted braking.

Illumination of this warning light, ac-

companied by an audible signal and
a  message  on  the  multifunction  dis-

play, indicates a fault in the ABS sys-

tem.
Consult a PEUGEOT dealer.

21

INSTRUMENTS and CONTROLS -

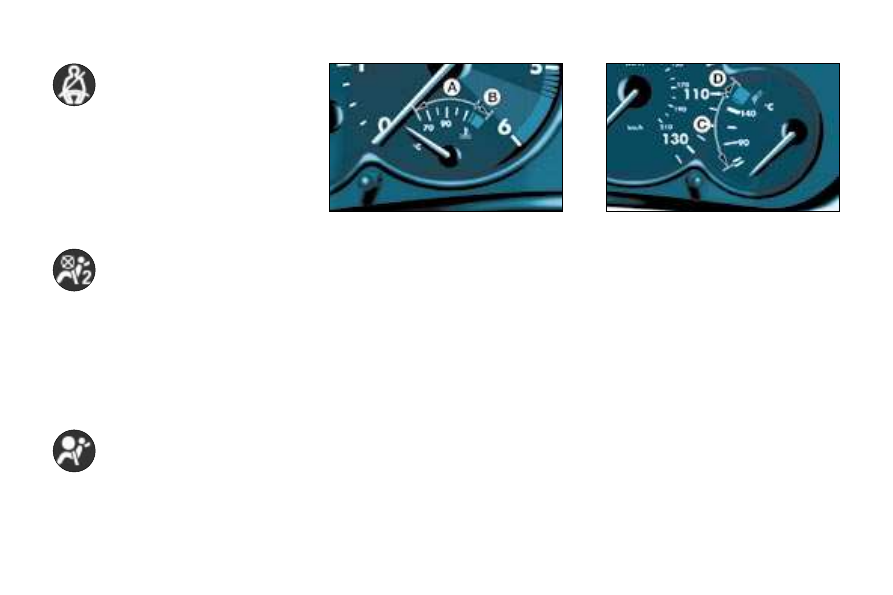

Seat belt not fastened
warning light

When the ignition is switched

on, this indicator light comes on if the

driver has not fastened his seat belt.

Above  12  mph  (20  km/h),  the  war-

ning light lashes for about two minu-

tes  accompanied  by  an  increasingly
audible signal and a message on the

multifunction  display.  This  warning

light remains lit until the driver's seat
belt is fastened.

Passenger air bag
disarmed warning light

Illumination of this warning light accom-

panied by a message on the multifunc-

tion display, indicates that the passenger

air bag is disarmed.

The warning light remains lit as long as

the passenger air bag is disarmed.

Always consult a PEUGEOT dealer if

the warning light lashes.

Air bags warning light

 The  light  will  come  on  for  a

few  seconds  when  the  igni-

tion is switched on.

With the engine running, illumination

of this warning light, accompanied by

an audible signal and a message on

the multifunction display, indicates a

fault in the air bags.
Consult a PEUGEOT dealer.

Coolant temperature indicator

needle in zone (A)

, the

temperature is correct,

needle in zone (B)

, the

temperature is too high. The
central STOP

warning light

lashes.

You must stop.
Consult a PEUGEOT dealer.

Engine oil temperature
indicator

With the engine running, this indica-

tes the oil temperature:

needle in zone (C)

, the

temperature is correct,

needle in zone (D)

, the

temperature is too high.

To lower the oil temperature,

reduce your speed.

21

INSTRUMENTS and CONTROLS -

Seat belt not fastened
warning light

When the ignition is switched

on, this indicator light comes on if the

driver has not fastened his seat belt.

Above  12  mph  (20  km/h),  the  war-

ning light lashes for about two minu-

tes  accompanied  by  an  increasingly
audible signal and a message on the

multifunction  display.  This  warning

light remains lit until the driver's seat
belt is fastened.

Passenger air bag
disarmed warning light

Illumination of this warning light accom-

panied by a message on the multifunc-

tion display, indicates that the passenger

air bag is disarmed.

The warning light remains lit as long as

the passenger air bag is disarmed.

Always consult a PEUGEOT dealer if

the warning light lashes.

Air bags warning light

 The  light  will  come  on  for  a

few  seconds  when  the  igni-

tion is switched on.

With the engine running, illumination

of this warning light, accompanied by

an audible signal and a message on

the multifunction display, indicates a

fault in the air bags.
Consult a PEUGEOT dealer.

Coolant temperature indicator

needle in zone (A)

, the

temperature is correct,

needle in zone (B)

, the

temperature is too high. The
central STOP

warning light

lashes.

You must stop.
Consult a PEUGEOT dealer.

Engine oil temperature
indicator

With the engine running, this indica-

tes the oil temperature:

needle in zone (C)

, the

temperature is correct,

needle in zone (D)

, the

temperature is too high.

To lower the oil temperature,

reduce your speed.

INSTRUMENTS and CONTROLS

22 -

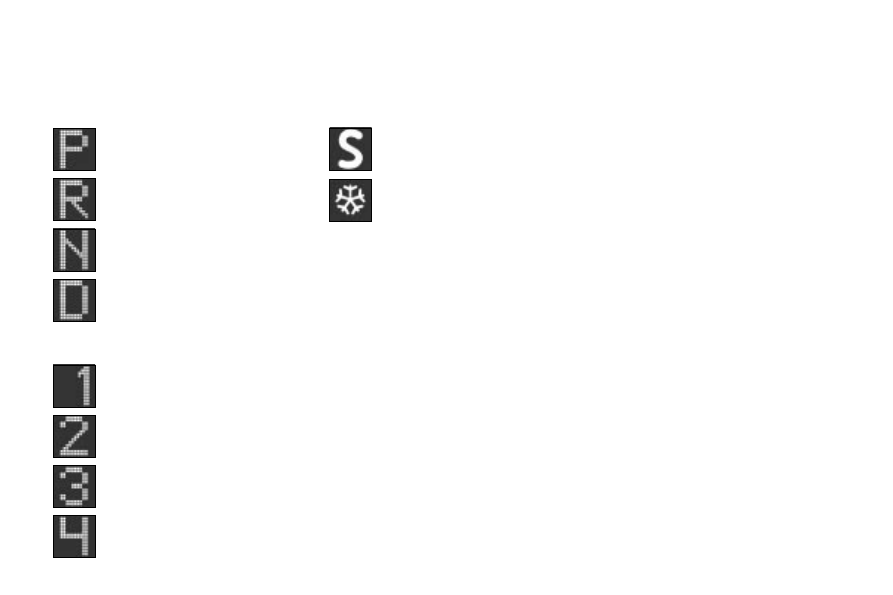

Display screen showing the
positions of the automatic
gearbox selector lever

Automatic gearbox indicator
lights

Park

Reverse

Neutral

Drive

Manual mode:

1st gear engaged

2nd gear engaged

3rd gear engaged

4th gear engaged

"SPORT" Indicator light
This comes on when the  "SPORT"

programme is selected.

"SNOW" Indicator light
This comes on when the "SNOW"

programme is selected.

Operating abnormality
If the Sport and Snow indicator lights

lash,  accompanied  by  an  audible

signal  and  a  message  on  the  multi-

function display, consult a PEUGEOT

dealer.

23

INSTRUMENTS and CONTROLS -

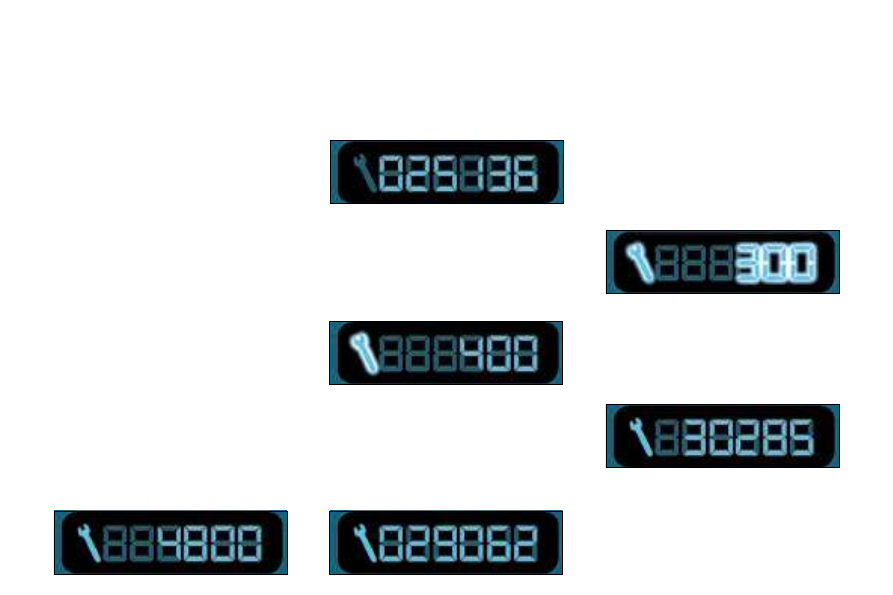

Service indicator

This is a visual reminder of when the

next service is due. This service is to
be carried out according to the manu-
facturer’s servicing schedule.

5 seconds

after

the

ignition

is

switched  on,  the  total  distance  re-

corder resumes normal operation and

the display shows the total or trip dis-

tances.

The distance remaining before
the next service is less than
500 miles (1.000 km).
Example:
 400 miles (900 km) remain
before the next service is due.

When  switching  on  the  ignition  and

for 5 seconds, the display shows:

INSTRUMENT PANEL
DISPLAY

After switching on the ignition, three

functions are shown in succession:

-  service indicator,
-  engine oil level indicator,
-  total distance recorder, it remains

displayed for 30 seconds after

the ignition is switched off.

It  also  displays  the  speed  limiter/

cruise control information, when one

of  these  systems  is  active  (see  cor-
responding section).

Operation
As  soon  as  the  ignition  is  switched

on  and  for  5  seconds,  the  spanner

symbolising  service  operations  is  lit.

The  trip  recorder  display  shows  the

distance remaining (in round igures)

before the next service.
Example:  400  miles  (900  km)  re-
main before the next service is due.

When  switching  on  the  ignition  and

for 5 seconds, the display shows:

The service is overdue.
Each time the ignition is switched on

and for 5 seconds, the spanner and

the excess distance lash.

Example:  the  service  is  overdue  by
300 miles/km. The service should be
carried out very shortly.
When the ignition is switched on and

for 5 seconds, the display shows:

5 seconds

after

the

ignition

is

switched  on,  the  total  distance  re-

corder resumes normal operation and
the  spanner  remains  lit. The  display

shows the total or trip distances.

5 seconds

after

the

ignition

is

switched  on,  the  total  distance  re-

corder resumes normal operation and

the display shows the total or trip dis-

tances.
This  indicates  that  a  service  should
be  carried  out  shortly.  The  display

shows the total or trip distances.

INSTRUMENTS and CONTROLS

24 -

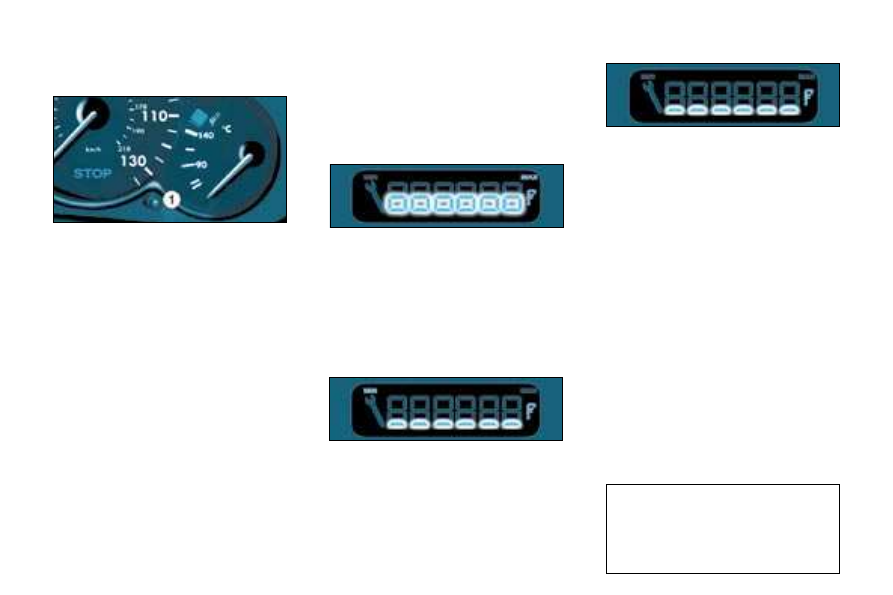

Resetting the service indicator

Your  PEUGEOT  dealer  carries  out
this operation after each service.

The reset procedure is as follows:

-  Switch off the ignition.

Press and hold button 1.

-  Switch on the ignition.

The  display  begins  a  10 second

countdown

Keep button 1 pressed for
10 seconds.

The  display  shows  [=  0]  and  the

spanner disappears.

Engine oil level indicator

When  the  ignition  is  switched  on,

the  engine  oil  level  is  indicated  for

approximately 10 seconds, after the

service information.

Oil level gauge fault
Flashing  of  the  six  segments  indi-
cates  a  malfunction  of  the  oil  level
gauge.
There is a risk of damage to the en-
gine.
Consult a PEUGEOT dealer.

Surplus of oil
Flashing  of  the  six  squares  and  dis-
playing of "max" indicate a surplus of

oil which could damage the engine.

If  the  surplus  of  oil  is  conirmed  by

a check using the dipstick, contact a

PEUGEOT dealer without delay.

Lack of oil
Flashing of the six segments and dis-
playing of "min" indicate a lack of oil

which could damage the engine.

If  the  lack  of  oil  is  conirmed  by  a

check using the dipstick, it is essen-

tial that the level is topped up.

The  level  read  on  the  gauge  will
only  be  correct  if  the  vehicle  is
on  level  ground  and  the  engine
has been off for more than 15 mi-
nutes.

25

INSTRUMENTS and CONTROLS -

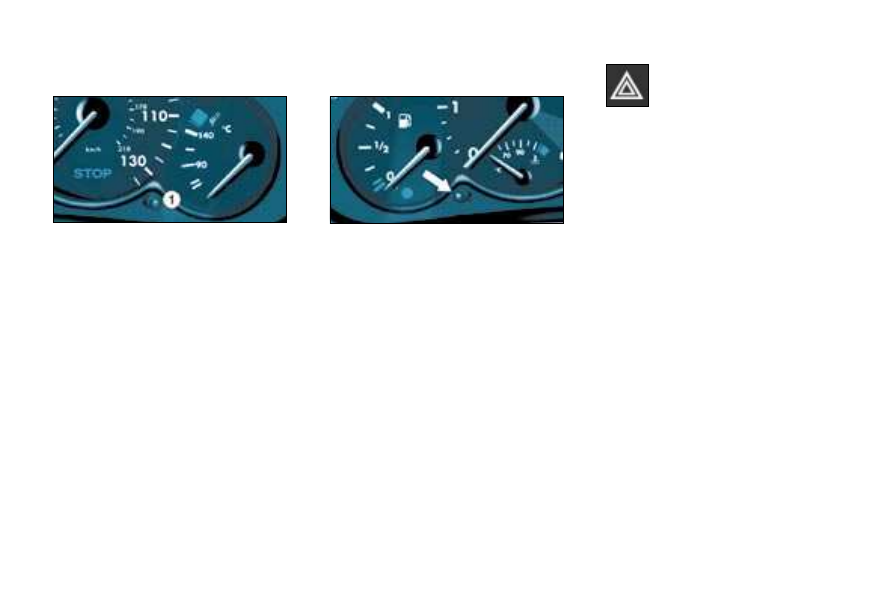

TOTAL DISTANCE
RECORDER

Pressing  button  1  alternates  be-

tween:

-  the total distance display,
-  the trip distance display,

the speed limiter or cruise

control display when one of

these systems is selected with

the engine running.

To  reset  the  trip  recorder  to  zero,

when  it  is  displayed  press  button  1

until zeros appear.

LIGHTING RHEOSTAT

With  the  lights  on,  press  the  button

to vary the intensity of the lighting of
the  instruments  and  controls.  When
the lighting reaches the minimum (or

maximum) setting, release the button

then press it again to increase (or re-
duce) the brightness.
As  soon  as  the  lighting  is  of  the  re-

quired brightness, release the button.

HAZARD WARNING
LIGHTS

Press the button, the direction indica-

tors lash.

They can operate with the ignition off.

Automatic lighting of hazard
warning lights

When  braking  in  an  emergency,  de-

pending on the deceleration, the hazard

warning  lights  come  on  automatically.

They  switch  off  automatically  the  irst

time you accelerate.

It is also possible to switch them off

by pressing the button.

MULTIFUNCTION DISPLAYS

26 -

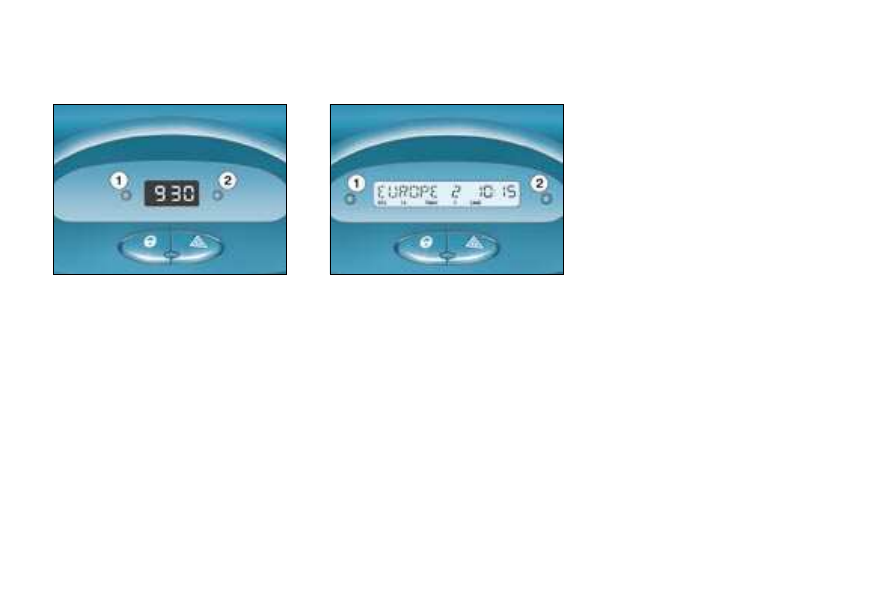

CLOCK

Adjusting the parameters
Press and hold button 1

 for two sec-

onds to access the settings; the data

lashes,  indicating  it  is  ready  to  be

modiied.

Then, each press of button 1 scrolls

through  the  various  data  in  the  fol-

lowing order:

language of information

displayed,

-  hours (12 then 24 hour mode),
-  minutes,
-  year,
-  month,
-  day,

unit of temperature (degrees
Celsius or Fahrenheit).

Pressing button

allows modiication

of the data selected. Press and hold
for rapid advance (return to start after
the last possible value).

After  7  seconds  with  no  action,  the

main  display  returns;  the  modiied

data are now recorded.

Note:  Pressing  button  2

  briely  dis-

plays  the  outside  temperature  for  a

few seconds.

Button 1: hour adjustment
Button 2: minute adjustment
Press  and  hold  the  button  for  rapid
advance.

DISPLAY A

This  displays  the  following  informa-

tion:

-  the time,
-  the date,

the outside temperature (this

lashes if there is a risk of ice),

-  the audio system displays,

a door check (e.g.: ''left front

door open''),

-  warning messages (e.g. ''remote

control battery lat'')

or information messages

(e.g. ''economy mode active''),

displayed temporarily.

27

MULTIFUNCTION DISPLAYS -

Setting the parameters
Press  button  1

  for  two  seconds  to

access  the  settings.  The  informa-

tion lashes to show it is ready to be

modiied.

Then, individual presses on button 1

allow  you  to  scroll  through  the  vari-

ous data in the following sequence:

-  language in which the

information is displayed,

-  unit of distance (kms or miles),

unit of temperature

(degrees Celsius or Fahrenheit),

time format

(12 then 24 hour mode),

-  hour,
-  minutes,
-  year,
-  month,

day.

Pressing  button  2

  allows  you  to

change  the  information  selected.
Maintain  the  pressure  for  rapid
scrolling.

After  7  seconds  without  operation,

the  screen  returns  to  the  normal

display  and  the  modiied  data  is

recorded.

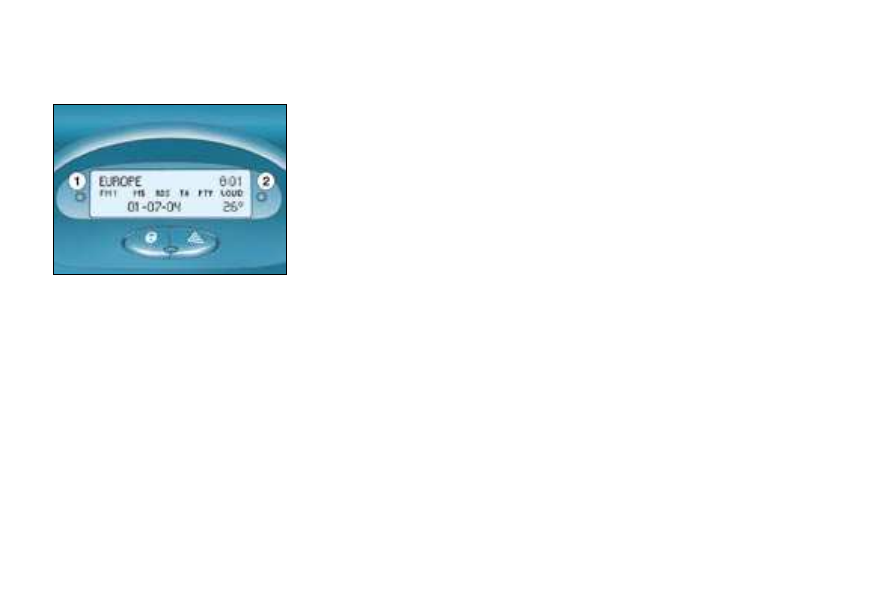

MONOCHROME DISPLAY B

This  enables  the  following  informa-

tion to be displayed:

-  the time,
-  the date,

the outside temperature

(this lashes when there is a risk

of ice),

-  the radio displays,

the status of the doors. The

display shows you, by means

of a graphic, whether a door is

open,

-  the warning messages

(e.g. "battery charge fault")
or information messages

(e.g. "fuel level low"), displayed

temporarily, can be cleared by

pressing button 1 or 2

,

the trip computer.

AUDIO EQUIPMENT

28 -

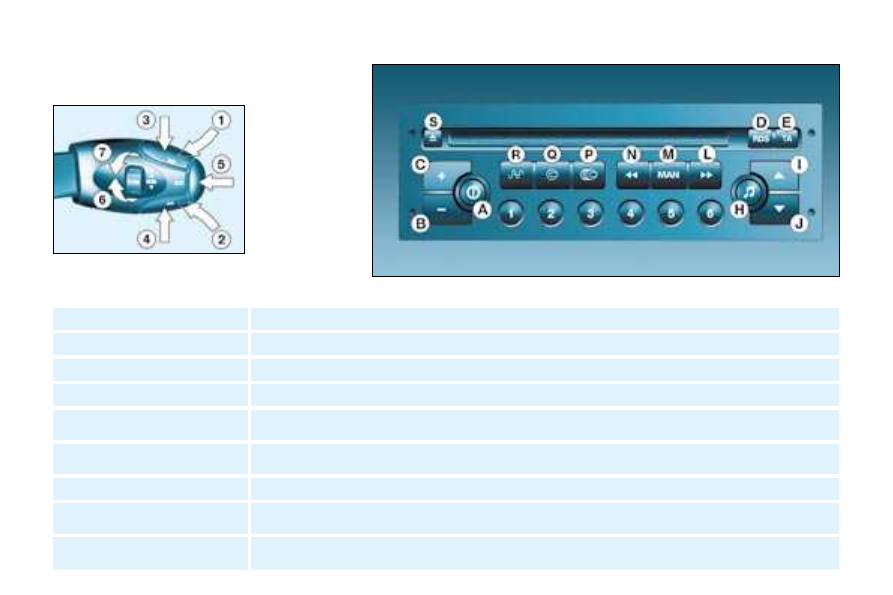

AUDIO RD3

Stalk movement

Function

1 - Press (behind)

Increase volume.

2 - Press (behind)

Decrease volume.

1 + 2 - Simultaneous press

Sound cut-off (mute); restoring of the sound by pressing any button.

3 - Press

Automatic search of higher frequencies (radio) - Selection of the next track (CD).

4 - Press

Automatic search of lower frequencies (radio) - Selection of the previous track (CD).

5 - Press the end

Change of source (radio/CD/CD changer).

6

 - Rotation (clockwise)

Selection of next station stored in the memory (radio) - Selection of following CD.

7

 - Rotation (anti-clockwise)

Selection of previous station stored in the memory (radio) - Selection of previous CD.

29

AUDIO EQUIPMENT -

Button

Function

A

Radio on/off.

B

-

Decrease volume.

C

+

Increase volume.

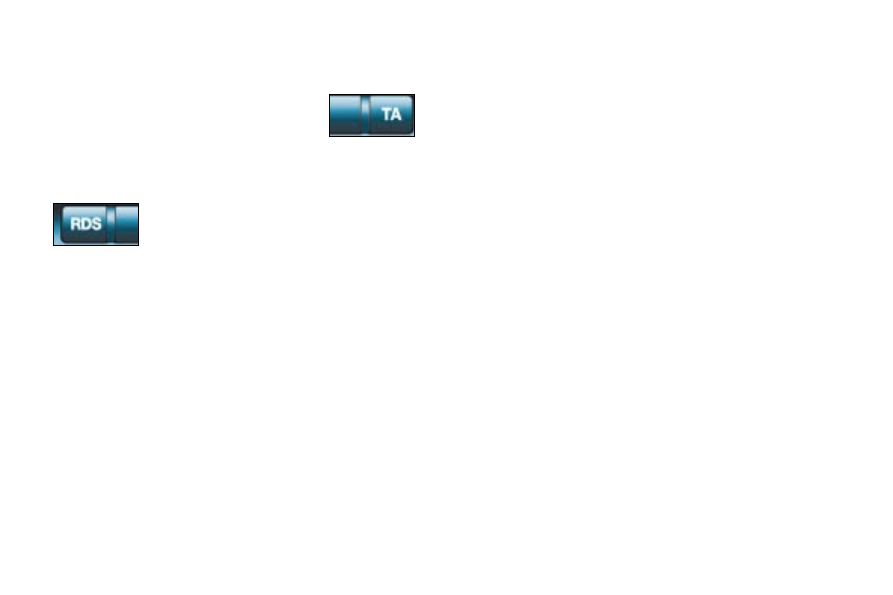

D

RDS

RDS function on/off.

Press for more than 2 seconds: regional following mode on/off.

E

TA

Trafic information priority on/off.

Press for more than 2 seconds: PTY function on/off.

H

¯

Selection of bass, treble, loudness, sound distribution and automatic volume correction.

I

5

Increase setting of functions associated with button H.

J

6

Decrease setting of functions associated with button H.

L

8

Manual and automatic search of higher frequency.
Selection of next CD track and PTY (radio).

M

MAN

Manual/automatic operation of buttons L and N.

N

7

Manual and automatic search of lower frequency.

Selection of previous CD track and PTY (radio).

P

CH.CD

Selection of the CD changer.

Press for more than 2 seconds: shufle.

Q

CD

Selection of the CD.

Press for more than 2 seconds: shufle.

R

Radio

Selection of the radio. Selection of FM1, FM2, FMast, AM wavebands.

Press for more than 2 seconds: automatic storing of stations in the memory (autostore).

S

5

Ejection of the CD.

1 to 6

1 2 3 4 5 6

Selection of station stored in the memory.
Press for more than 2 seconds: storing of a station in the memory.

1 to 5

1 2 3 4 5

Selection of a CD changer disc.

AUDIO EQUIPMENT

30 -

GENERAL FUNCTIONS

AUDIO SETTINGS

Adjusting the loudness
This  function  automatically  empha-
sises  bass  and  treble  tones.  Press
button I or J

 to switch the function on

or off.

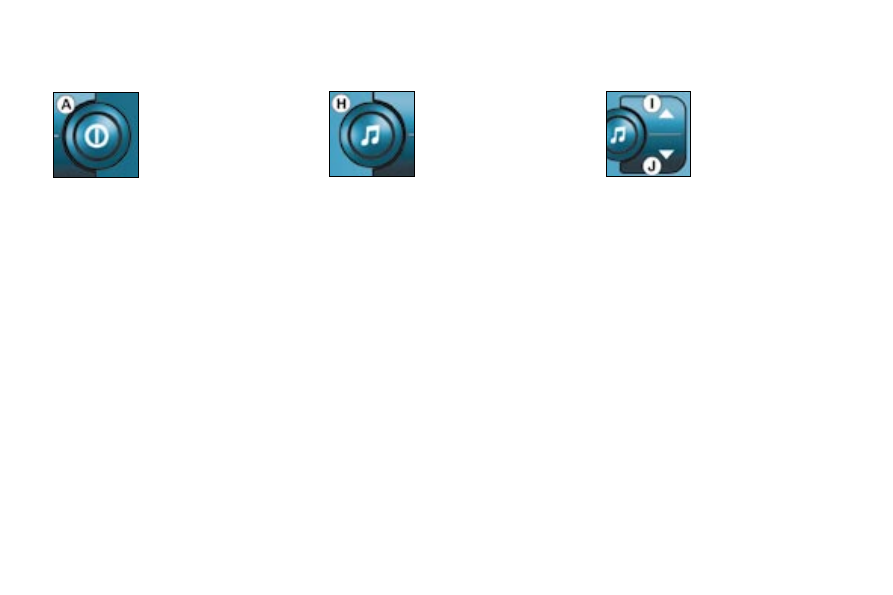

On/off
With  the  ignition  key
in  the  accessories  or

ignition position, press

button A

 to switch the

set on or off.
The  set  can  oper-
ate  for  30  minutes

without  the  vehicle  ignition  being
switched on.

Anti-theft system
The audio system is coded in such a

way that it can operate only on your

vehicle. It would not function if itted

to another vehicle.
The anti-theft system is automatic
and  requires  no  action  on  your
part.

ADJUSTING THE VOLUME

Press  button  C  to  increase  the

volume, or button B to decrease it.
Continuous  pressure  on  buttons  C
and B

 allows a gradual adjustment of

the volume.

Adjusting the bass

Adjusting the treble
When  "TREB"

  is  displayed,  press

button I or J to vary the setting.

"TREB -9" for a minimum treble

setting,

"TREB 0"

 for a normal setting,

"TREB +9" for a maximum
treble setting.

Press  button  H  sev-
eral  times  in  succes-
sion to access the bass
(BASS)

, treble (TREB)

loudness (LOUD)

, fader

(FAD)

,  balance  (BAL)

and  automatic  volume
correction settings.

Exit  from  audio  mode  is  automatic

after a few seconds without pressing

any  button,  or  by  pressing  button  H

after  coniguration  of  the  automatic

volume correction.
Note:

 bass, treble and loudness set-

tings  are  speciic  to  each  source.  It

is possible to set them differently for

radio, CD and CD changer.

When "BASS" is dis-

played,  press  button

I  or  J  to  vary  the  set-
ting.
-   "BASS -9" for a

minimum bass

setting,

"BASS 0"

 for a normal setting,

"BASS +9" for a maximum bass
setting.

31

AUDIO EQUIPMENT -

RADIO

Selecting radio mode

Selecting a waveband

Adjusting the front/rear sound
distribution (Fader)
When  "FAD"

  is  displayed,  press

button I or J.
Button I increases the volume in the
front.
Button J increases the volume in the
rear.

Adjusting the right/left sound
distribution (Balance)
When  "BAL"

  is  displayed,  press

button I or J.
Button I increases the volume on the
right-hand side.
Button J increases the volume on the
left-hand side.

Automatic volume correction
This  function  enables  the  volume  to
be automatically adjusted depending
on the level of noise produced by the
speed of the vehicle.
Press  buttons  I  or  J

  to  switch  the

function on or off.

Press button R.

Briely  press  button

R

  to  select  the  FM1,

FM2  FMast  and  AM

wavebands.

Notes on radio reception
Your  car  radio  is  subject  to  phenom-

ena  which  do  not  affect  domestic  ra-

dio  sets.  Both  AM  (MW/LW)  and  FM
reception are subject to various forms

of interference. This is no relection on

the quality of the equipment, but is due

to  the  nature  of  the  signals  and  the

way in which they are transmitted.

On MW/LW, interference may be no-

ticed when passing under high voltage

power lines or bridges, or in tunnels.

On  FM,  interference  may  be  the  re-

sult  of  increasing  distance  from  the

transmitter, delection of the signals by

obstacles  (mountains,  hills,  buildings,

etc.),  or  of  being  in  an  area  which  is

not covered by a transmitter.

31

AUDIO EQUIPMENT -

RADIO

Selecting radio mode

Selecting a waveband

Adjusting the front/rear sound
distribution (Fader)
When  "FAD"

  is  displayed,  press

button I or J.
Button I increases the volume in the
front.
Button J increases the volume in the
rear.

Adjusting the right/left sound
distribution (Balance)
When  "BAL"

  is  displayed,  press

button I or J.
Button I increases the volume on the
right-hand side.
Button J increases the volume on the
left-hand side.

Automatic volume correction
This  function  enables  the  volume  to
be automatically adjusted depending
on the level of noise produced by the
speed of the vehicle.
Press  buttons  I  or  J

  to  switch  the

function on or off.

Press button R.

Briely  press  button

R

  to  select  the  FM1,

FM2  FMast  and  AM

wavebands.

Notes on radio reception
Your  car  radio  is  subject  to  phenom-

ena  which  do  not  affect  domestic  ra-

dio  sets.  Both  AM  (MW/LW)  and  FM
reception are subject to various forms

of interference. This is no relection on

the quality of the equipment, but is due

to  the  nature  of  the  signals  and  the

way in which they are transmitted.

On MW/LW, interference may be no-

ticed when passing under high voltage

power lines or bridges, or in tunnels.

On  FM,  interference  may  be  the  re-

sult  of  increasing  distance  from  the

transmitter, delection of the signals by

obstacles  (mountains,  hills,  buildings,

etc.),  or  of  being  in  an  area  which  is

not covered by a transmitter.

AUDIO EQUIPMENT

32 -

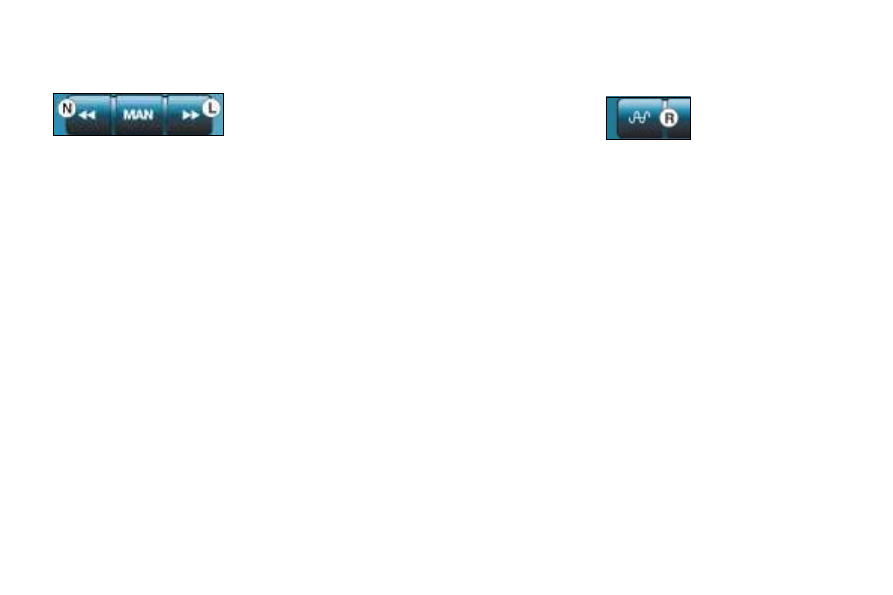

Manual station search
Press the "MAN" button.
Briely  press  button  L  or  N  to  in-

crease  or  decrease  the  frequency
displayed.
By  continuing  to  press  the  button  in

the direction selected, you will obtain

continuous scrolling of the frequency.
The  scrolling  stops  as  soon  as  the
button is released.
Pressing  the  "MAN"  button  again
returns  you  to  automatic  station
search.

Automatic storing of FM stations
in the memory (autostore)

Your  radio  automatically  stores  the

6 stations with the strongest signal in

FM. These stations are stored in the

FMast waveband.

If it is not possible to ind 6 stations,

the remaining memories are empty.

Automatic station search

Manual storing of stations in the
memory
Select the station required.
Press  one  of  the  buttons  "1"  to  "6"

for more than two seconds.
The sound stops then becomes audi-

ble again, conirming that the station

has been stored in the memory.

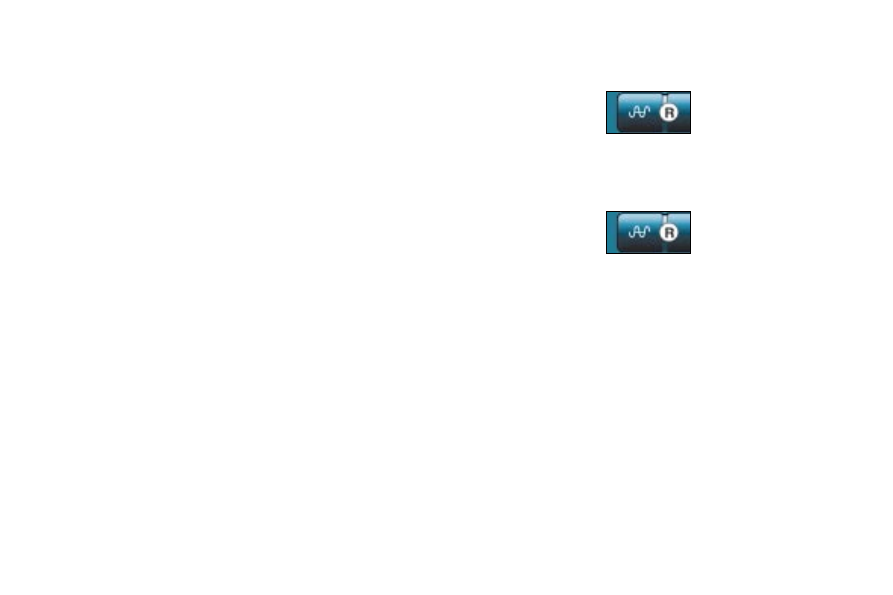

Press and hold button
R

  for  more  than  two

seconds.

Recalling stations stored in the
memory
For  each  waveband,  briely  press

buttons  "1"  to  "6"  to  recall  the  cor-
responding station.

Briely press button L or N to search

for  the  station  immediately  above  or

below.  By  continuing  to  press  the

button in the direction selected, you

will obtain continuous scrolling of the

frequency.
The  scrolling  stops  at  the  irst  sta-

tion  found  as  soon  as  the  button  is
released.
If the TA

 trafic programme is select-

ed,  only  stations  broadcasting  this

type of programme are selected.
Searching for a station occurs irst in

"LO" sensitivity (selection of the most

powerful  transmitters)  during  scan-

ning of the waveband, then in "DX"

sensitivity  (selection  of  the  weakest

and most distant transmitters).
To make a direct search in "DX" sen-

sitivity, press button L or N twice.

33

AUDIO EQUIPMENT -

RDS

Trafic information programme

(TA)

Regional following mode
When  they  are  part  of  a  network,

certain  stations  broadcast  regional
programmes  in  the  various  areas

they  serve.  With  regional  following

mode  you  can  keep  listening  to  the
same programme.
Press  the  "RDS"  button  for  more

than two seconds to switch the func-

tion on or off.

RDS station following
The display indicates the name of the
station selected. The radio is contin-

ually searching for the station which

has the best reception and which is

transmitting the same programme.

Press the "TA" button

to  switch  the  function

on or off.
The  multifunction  dis-

play will show:

"TA"

 if the function is selected,

"(TA)" if the function is selected
but not available.

Any  trafic  information  lash  will  be

given  priority,  whatever  source  you

are  listening  to  (radio,  CD  or  CD

changer).
If  you  wish  to  interrupt  a  message,

press the "TA"

 button; this switches

the function off.
Note: the volume of trafic informa-

tion is independent of the volume
of normal radio listening. You can
adjust it using the volume button.
The setting will be stored and will
be  used  when  the  next  messages
are broadcast.

Briely press the "RDS"

button  to  switch  the

function on or off.
The  multifunction  dis-

play will show:

"RDS" if the function is selected.

"(RDS)" if the function is
selected but not available.

Using the RDS (Radio Data
System) function on FM
Radio  Data  System  allows  you  to

continue  listening  to  the  same  sta-

tion,  whatever  frequency  it  is  using

for the region you are going through.















Content   ..   1  2  3   ..
