Peugeot 206 SW (2008 year). Instruction - part 1





FAMILIARISATION

4 -

INSTRUMENTS AND
CONTROLS

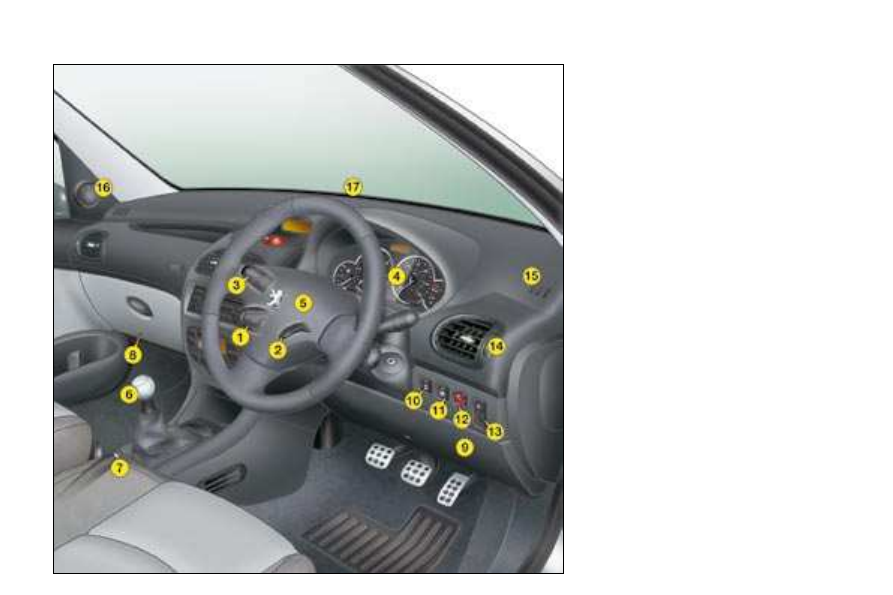

1.  Cruise control/speed limiter

control.

2.

  Steering wheel adjustment

control.

3.  Lights and direction indicators

stalk.

4.  Instrument panel.
5.  Driver's air bag.


Horn.

6.  Gear lever.
7.  Handbrake.
8.  Bonnet release.
9.  Fuse box.
10. Dynamic stability control

(ESP/ASR) button.

11.

 Rear electric windows

deactivation control.

12. Passenger air bag disarming

control.

13. Headlamp height adjustment.
14. Side adjustable and closing vent.
15.

 Side window demisting vent.

16.

 Speaker (tweeter).

17. Windscreen demisting vent.

5

FAMILIARISATION -

INSTRUMENTS AND
CONTROLS

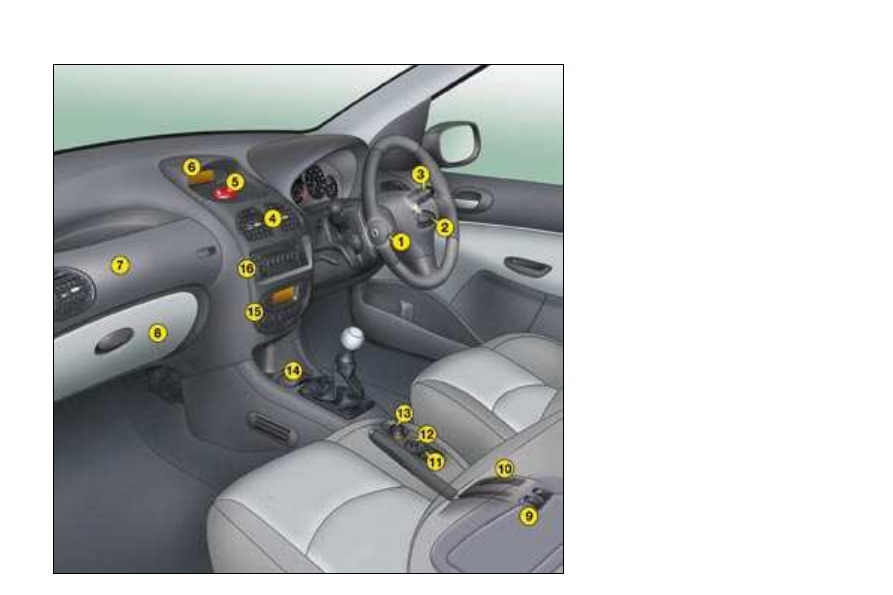

1.  Steering lock and ignition.
2.

  Steering wheel audio equipment

control.

3.

  Wipers/wash-wipe/trip computer

stalk.

4.  Central adjustable and closing

vents.

5.

  Hazard warning lights switch.



Central locking button.

6.  Multifunction display.
7.  Passenger air bag.
8.  Glove box.
9.

  Rear electric windows control.

10. Heated seats control

(according to country).

11.

 Front electric window controls.

12. Exterior mirrors control.
13. Lighter.
14. Front ashtray.
15. Heating/air conditioning controls.
16. Audio RD3.

FAMILIARISATION

6 -

OPENING

Bonnet

Fuel tank

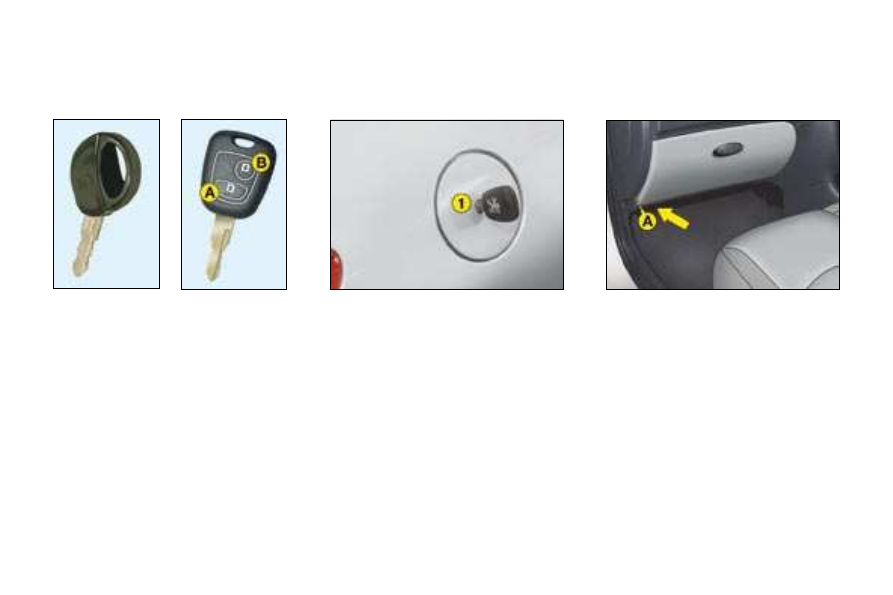

A.  Locking of the vehicle.
B.  Unlocking of the vehicle.

57

1.  Opening of the fuel tank cap.
Fuel  tank  capacity:  approximately
50 litres.

62

Normal key - Remote control

A.  Interior control.

7

FAMILIARISATION -

OPENING

Doors

Opening/Closing of the front doors.

59

1.  Locking.
2.  Unlocking.
3.  Remote locking (at the same

time as the doors).

4.  Remote unlocking (at the same

time as the doors).

61

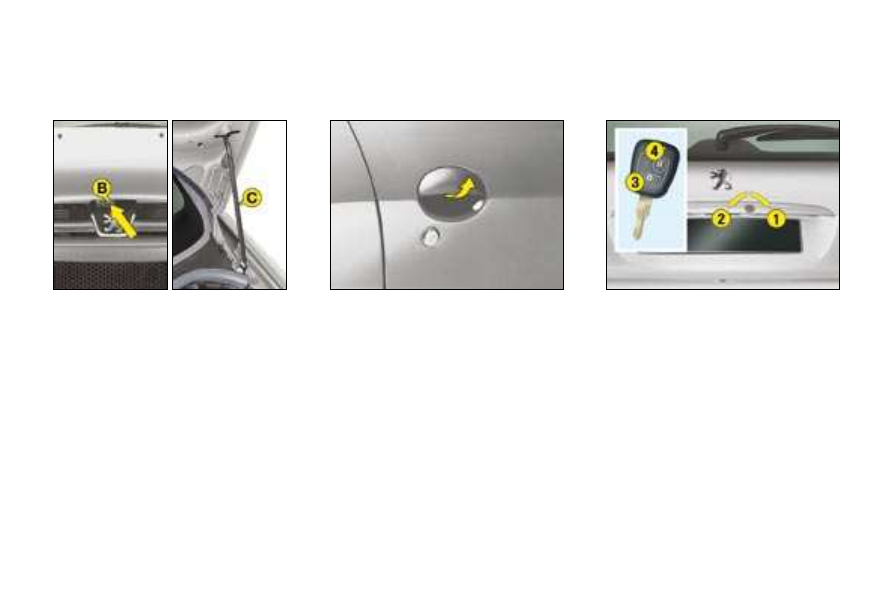

Boot

B.  Exterior control.
C.  Bonnet strut.

62

FAMILIARISATION

8 -

SITTING COMFORTABLY

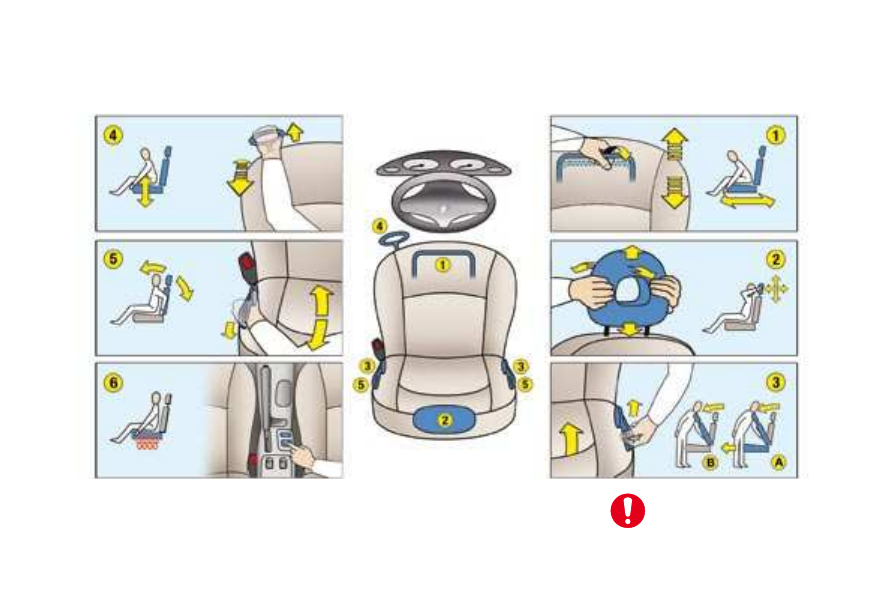

Front seat adjustment

1.

  Forwards-backwards adjustment.

2.  Head restraint height and angle

adjustment.

3.  Access to rear seats (3-door).

4.  Height adjustment.
5.  Seat back angle adjustment.
6.  Heated seats control (according

to country).

Never  drive  with  the  head  res-

traints removed.

46

9

FAMILIARISATION -

SITTING COMFORTABLY

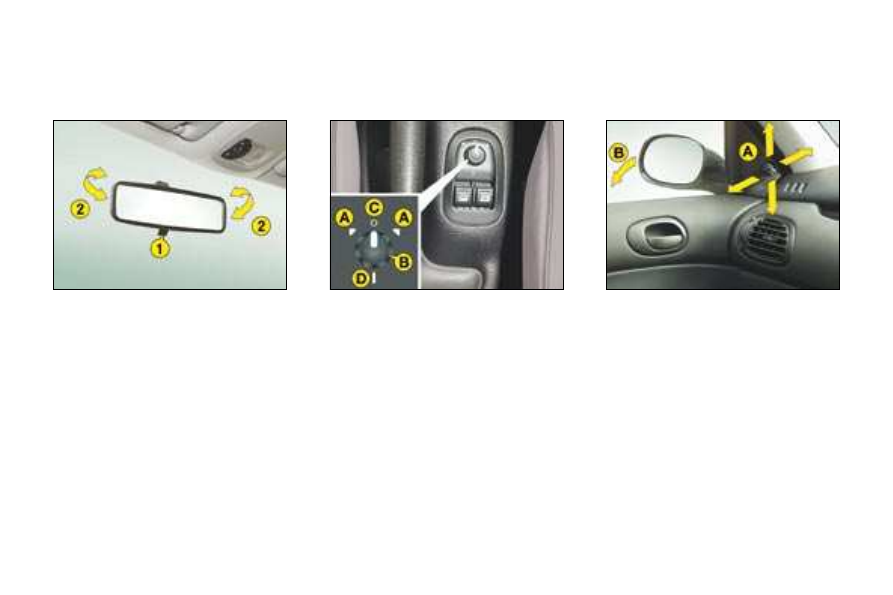

Electric exterior mirrors
adjustment

1.  Selection of the mirror's "day"

position.

2.  Adjustment of the mirror.

69

A.  Selection of the left or right

mirror.

B.  Adjustment of the position of the

mirror.

C.  Deselection of the mirror.
D.  Electric Folding/Unfolding.

69

A.  Adjustment of the position of the

mirror.

B.  Manual Folding/Unfolding.

69

Interior mirror adjustment

Manual exterior mirrors
adjustment

FAMILIARISATION

10 -

SITTING COMFORTABLY

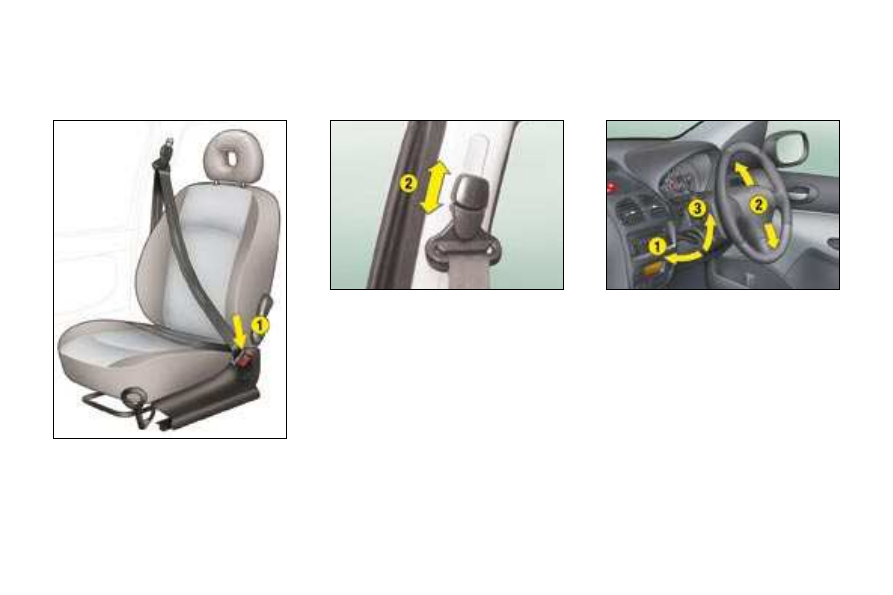

Front seat belts adjustment

2.  Height adjustment.

86

Steering wheel adjustment

1.  Unlocking.
2.  Height adjustment.
3.  Locking.

70

1.  Fastening.

11

FAMILIARISATION -

SEEING CLEARLY

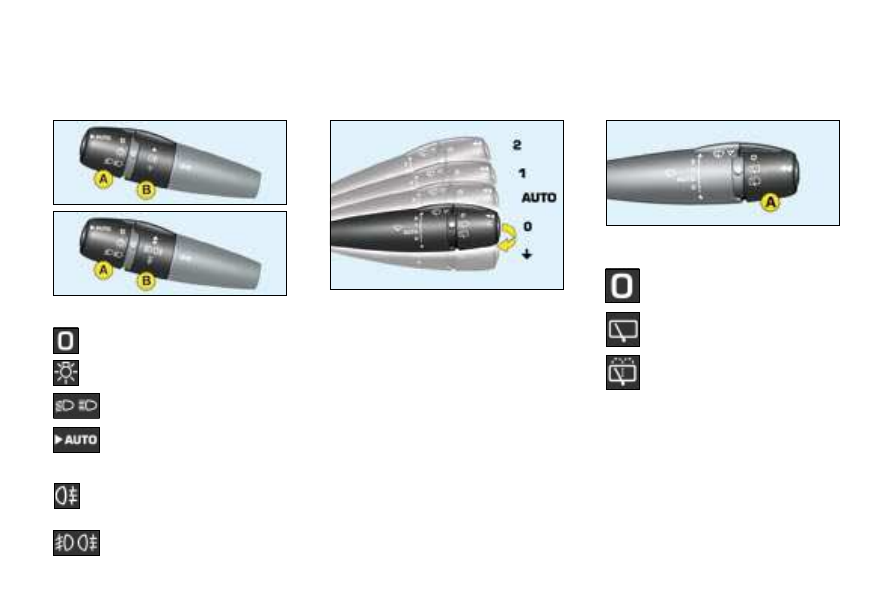

Wipers

Lights off.

Side lights.

Dipped/main  beam  head-
lamps.

Automatic  switching  on  of

the lights.

Ring B

or

Rear fog lamp.

Park.

Intermittent wipe.

Wash-wipe.

66

Front and rear fog lamps.

Rear wiper (ring A)

Lights

Ring A

63

Windscreen wipers

2

  Fast wipe.

1

  Normal wipe.

I

  Intermittent wipe.

or

AUTO

  Automatic wipe.

0

Park.

â



 Single wipe (press

downwards).

Wash-wipe:  pull  the  stalk  towards

you.

65

FAMILIARISATION

12 -

VENTILATION

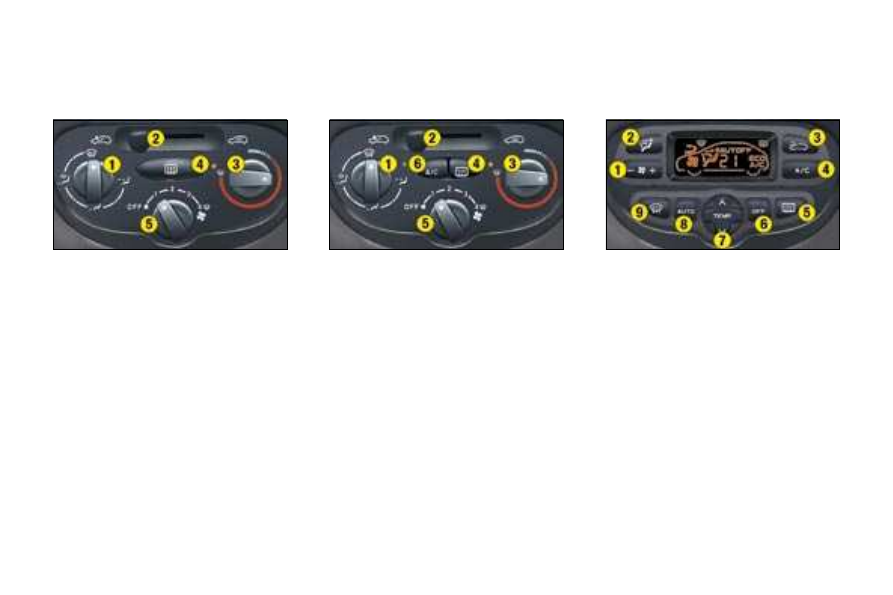

1.  Air distribution adjustment.
2.  Air intake control.
3.  Temperature adjustment.
4.  Rear screen and mirrors

demisting.

5.

  Air low adjustment.

6.  Air conditioning control.

42

1.

  Air low adjustment.

2.  Air distribution adjustment.
3.  Air intake control.
4.  Air conditioning control.
5.  Rear screen and mirrors

demisting.

6.  System off.
7.  Temperature adjustment.
8.  Automatic comfort programme.
9.  Automatic visibility programme.

44

1.  Air distribution adjustment.
2.  Air intake control.
3.  Temperature adjustment.
4.  Rear screen and mirrors

demisting.

5.

  Air low adjustment.

41

Heating

Manual air conditioning

Automatic air conditioning

13

FAMILIARISATION -

VENTILATION

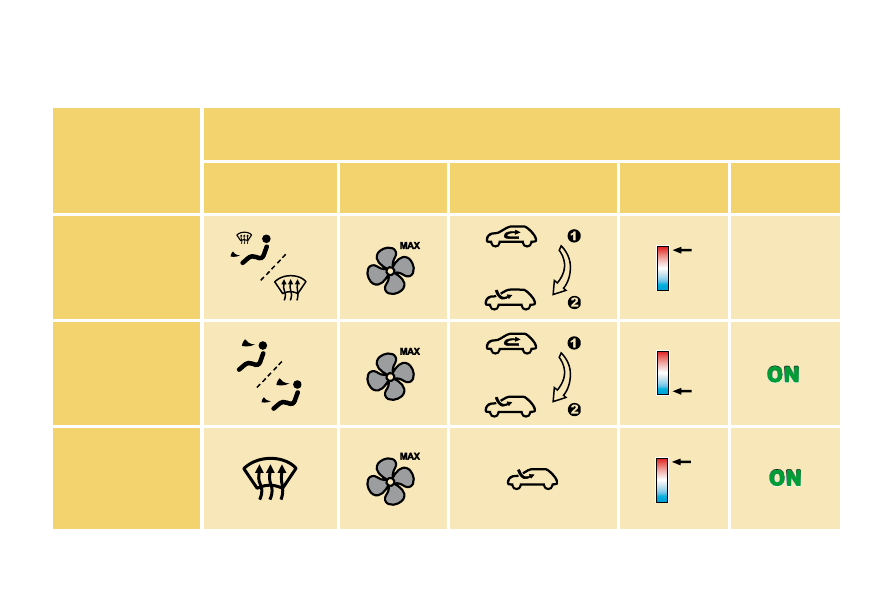

Recommended interior settings

I require...

Heating or Manual air conditioning

Air distribution

Air low

Air recirculation/

Intake of exterior air

Temperature

Manual A/C

HEATING

COOLING

DEMISTING

DE-ICING

Automatic air conditioning:

 use of the fully automatic mode is recommended, press the "AUTO" button.

FAMILIARISATION

14 -

MONITORING

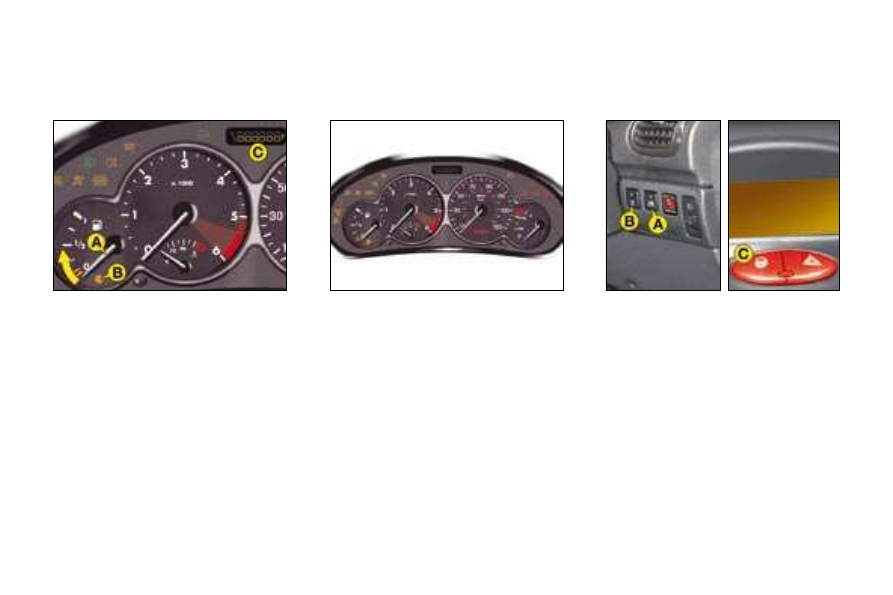

Instrument panel

A.

  When the ignition is on, the fuel

gauge needle should rise.

B.

  When the engine is running, its

associated low level warning

light should switch off.

C.

  When the ignition is on, the oil

level indicator should display

between one and six squares for

a few seconds.

If  the  levels  are  not  correct,  top  up

the corresponding level.

17, 24

Warning lights

1.

  When the ignition is on, the

orange and red warning lights

come on.

2.

  When the engine is running,

these warning lights should

switch off.

If  warning  lights  remain  on,  refer  to

the page concerned.

19

Controls

Lighting  of  the  indicator  light  indica-
tes  the  status  of  the  corresponding
function.
A.  Deactivation of the rear electric

windows.

68
B.
  Deactivation of the ESP and

ASR systems.

82
C.
  Central Locking/Unlocking.
60

15

FAMILIARISATION -

KEEPING YOUR PASSENGERS SAFE

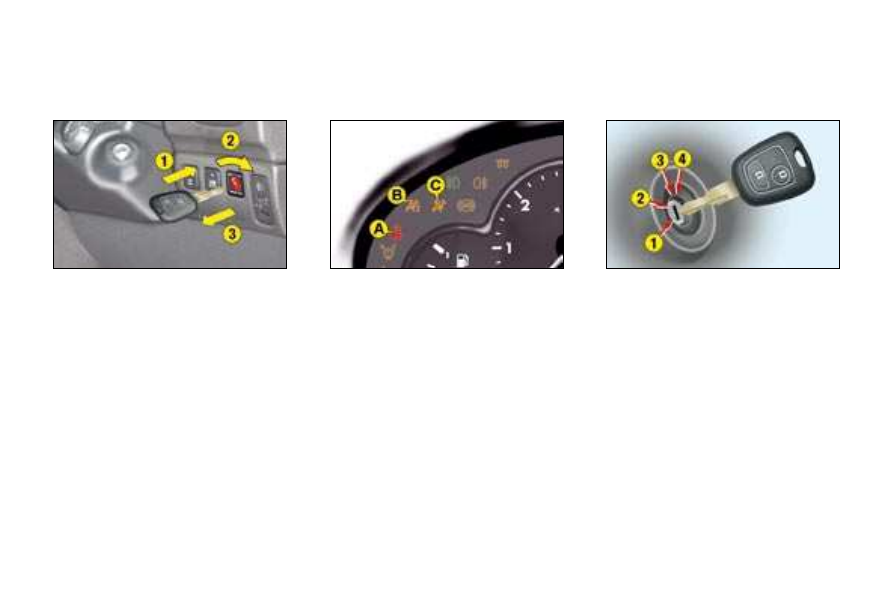

Front passenger air bag

1.  Insertion of the key.
2.  Selection of the position:


"ON"

 (activation), with front

passenger or "forward facing"

child seat,



"OFF"

(disarming), with "rear

facing" child seat.

3.  Removal of the key keeping the

switch in this position.

84

Driver's seat belt and air bags

A.  Driver's seat belt not fastened or

unfastened warning light, lit in red.

B.

  Passenger air bag warning light;

lit if the air bag is disarmed.

C.

  Air bags warning light; off after

the ignition is switched on.

21

STARTING

Ignition switch

1.  Stop position.
2.  Accessories position.
3.  Running position.
4.  Starting position.

FAMILIARISATION

16 -

DRIVING SAFELY

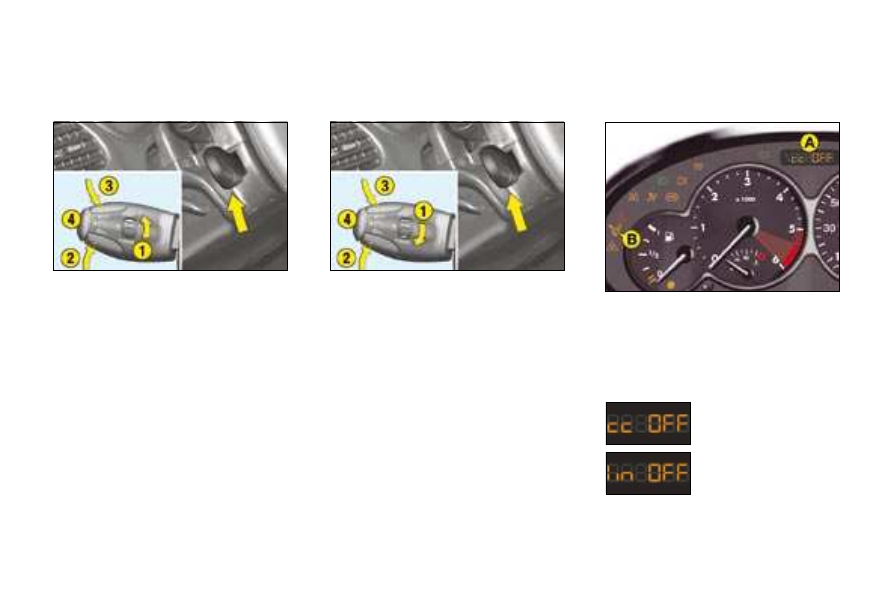

Speed limiter

1.  Speed limiter mode Selection/

Off.

2.  Decreasing of the programmed

value.

3.  Increasing of the programmed

value.

4.  Speed limiter On/Off.
The speed limiter operates with a pro-

grammed  speed  of  at  least  20 mph
(30 km/h).

Values  must  be  set  with  the  engine

running.

77

Cruise control

1.  Cruise control mode Selection/

Off.

2.  Decreasing of the programmed

value.

3.  Increasing of the programmed

value.

4.  Cruise control On/Off.
In  order  to  be  programmed  or  ac-

tivated,  the  vehicle  speed  must  be

above  25  mph  (40  km/h),  with  at

least fourth gear engaged on the ma-
nual gearbox.

79

Display on the instrument
panel

The  cruise  control  or  speed  limiter
mode appears on the instrument pa-
nel display A

 when it is selected; an

indicator light B comes on on the in-

strument panel when it is activated.

Cruise control

Speed limiter

17

INSTRUMENTS and CONTROLS -

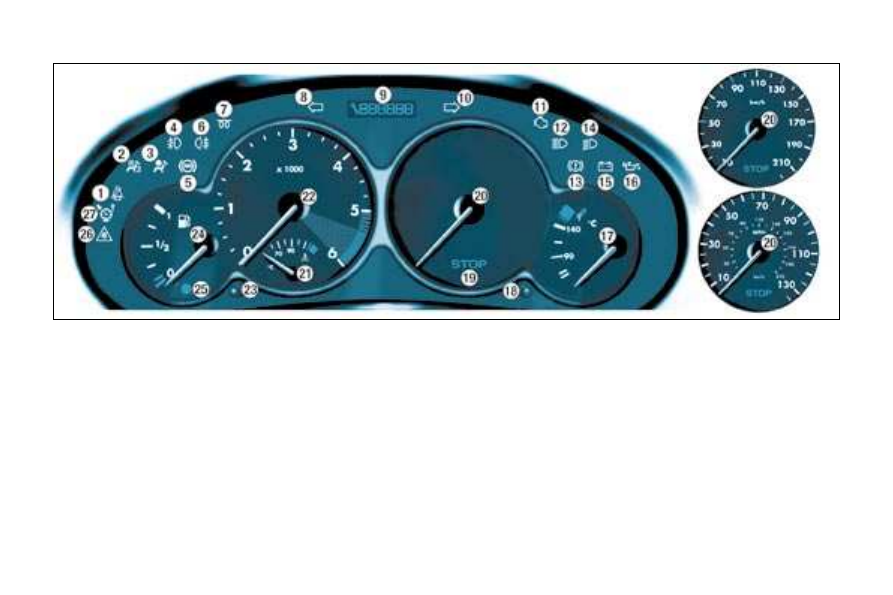

1.

  Seat belt not fastened warning

light

2.  Passenger air bag disarmed

warning light

3.

  Air bags warning light

4.  Front fog lamps indicator light

5.  Anti-lock braking system (ABS)

warning light

6.  Rear fog lamp indicator light

7.

  Diesel pre-heat warning light

8.  Left hand direction indicator

9.

  Total distance recorder, service,

engine oil level and speed
limiter/cruise control indicator

10. Right hand direction indicator
11.

Emission control system warning light

12. Main beam headlamps indicator

light

13.

 Handbrake, low brake luid

level and electronic brake force

distribution warning light

14. Dipped beam headlamps

indicator light

15.

 Battery charge warning light

16. Engine oil pressure and

temperature warning light

17. Engine oil temperature indicator

18. Total distance recorder button

19.

 Central (STOP) warning light

20. Speedometer

21. Coolant temperature indicator

22. Rev counter

23. Lighting rheostat button

24. Fuel level indicator

25.

 Low fuel level warning light

26. Dynamic stability control

(ESP/ASR) warning light

27. Speed limiter/cruise control

indicator light

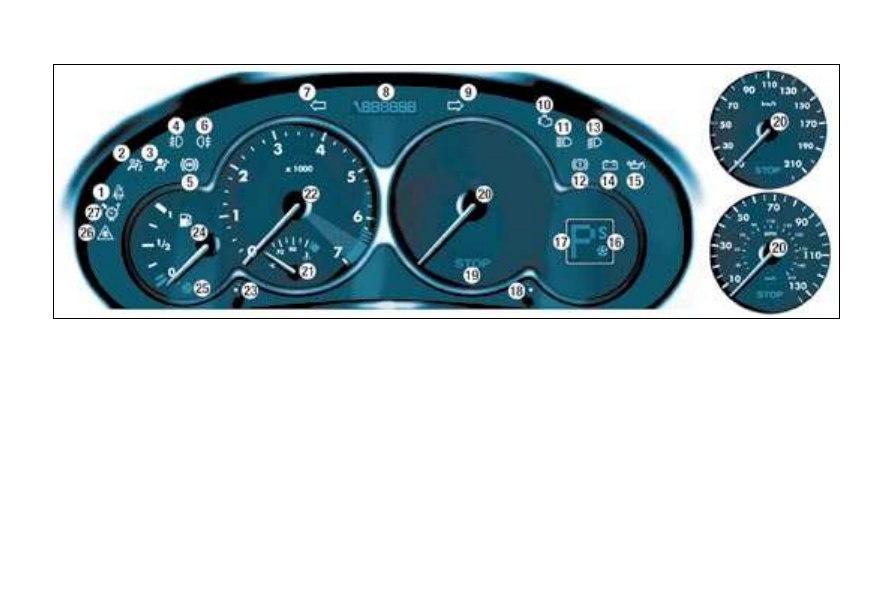

INSTRUMENT DIALS: PETROL - DIESEL MANUAL GEARBOX

INSTRUMENTS and CONTROLS

18 -

1.

  Seat belt not fastened warning

light

2.  Passenger air bag disarmed

warning light

3.

  Air bags warning light

4.  Front fog lamps indicator light

5.  Anti-lock braking system (ABS)

warning light

6.  Rear fog lamp indicator light

7.  Left hand direction indicator

8.

  Total distance recorder, service,

engine oil level and speed
limiter/cruise control indicator

9.  Right hand direction indicator

10.

Emission control system warning light

11. Main beam headlamps indicator

light

12.

 Handbrake, low brake luid

level and electronic brake force

distribution warning light

13. Dipped beam headlamps

indicator light

14.

 Battery charge warning light

15. Engine oil pressure and

temperature warning light

16. Operating programmes

17. Gear indicator

18. Total distance recorder button

19.

 Central (STOP) warning light

20. Speedometer

21. Coolant temperature indicator

22. Rev counter

23. Lighting rheostat button

24. Fuel level indicator

25.

 Low fuel level warning light

26. Dynamic stability control

(ESP/ASR) warning light

27. Speed limiter/cruise control

indicator light

INSTRUMENT DIALS: PETROL AUTOMATIC GEARBOX

19

INSTRUMENTS and CONTROLS -

WARNING LIGHTS

A permanently lit warning light or one lashing, with the engine running, indicates an operating fault of the unit

concerned.
The illumination of certain warning lights may be accompanied by an audible signal and a message on the multi-
function display. Do not ignore this warning: consult a PEUGEOT dealer as soon as possible.
If the central STOP warning light comes on when you are driving, stop your vehicle immediately, where it is safe to
do so.

Central (STOP)
warning light

Linked to the warning lights:

engine oil pressure and

temperature,

-  handbrake,
-  low brake luid level,

electronic brake force distribution
fault.

Linked to the coolant temperature in-
dicator.

You must stop if the light lashes

with the engine running.
Consult a PEUGEOT dealer.

Engine oil pressure
and temperature
warning light

Linked to the central (STOP) warning

light.
You must stop.

This  warning  light  indicates  one  of

the following:

-  insuficient oil pressure,

a lack of oil in the lubrication
circuit. Top up the level.

-  an oil temperature which

is too high. The warning

light is accompanied by an

audible signal. To lower the oil

temperature, reduce your speed.

Consult a PEUGEOT dealer.

Handbrake, low
brake fluid level and
Electronic Brake Force
Distribution fault

warning light

Linked to the central (STOP) warning

light.

This indicates one of the following:

that the handbrake is applied or

not fully released,

-  an excessive drop in brake luid

level (if the warning light remains

on even when the handbrake is

released).

a fault in the Electronic Brake

Force Distribution, if lit at the

same time as the ABS warning

light.

You must stop.
Consult a PEUGEOT dealer.



















Content   ..  1  2  3   ..
