Peugeot 4008 (2017 год). Руководство - часть 48

203

8

В случае неисправности

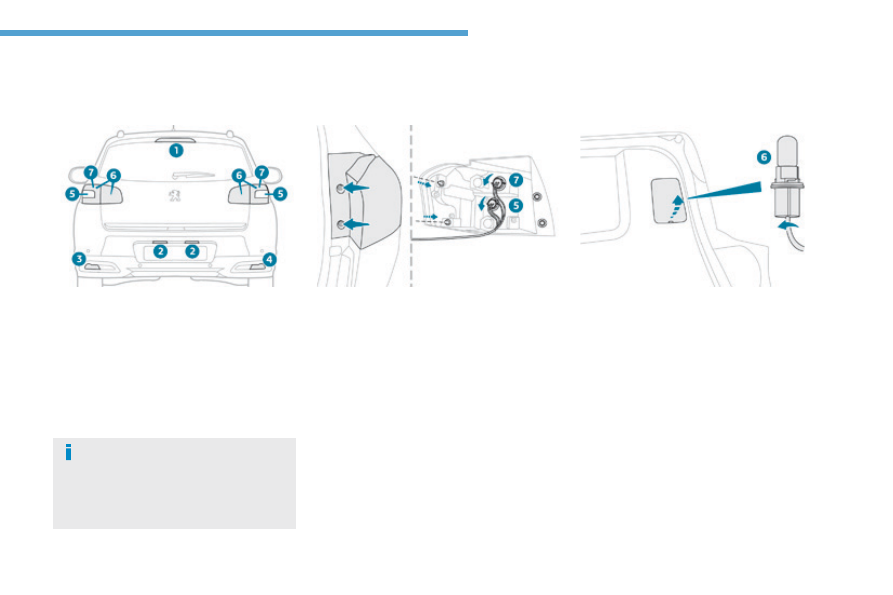

1.  Третий стоп-сигнал (на светодиодах).

2.  Фонарь подсветки номерного знака

(W5W-5W).

3.  Противотуманный фонарь

(W21W-21W) или фонарь заднего хода*.

4.  Фонарь заднего хода (W16W-16W).

5.  Указатели поворотов (WY21W-21W).

6.  Стояночные фонари (P21-5W).

7.  Стояночные фонари / фонари стоп-

сигналов (W21-5W).

Задние световые приборы

Лампы с колбами желтого

цвета (используются в фонарях

указателей поворотов) следует

заменять лампами с аналогичными

техническими параметрами и колбами

того же цвета.

Доступ к этим лампам открывается
снаружи.
F

  Откройте багажник.

F

  Отверните оба винта крепления.

F

  Освободите от фиксаторов и осторожно

извлеките фонарь, вытягивая его назад.

F

  Поверните держатель лампы влево на

четверть оборота и выньте его.

F

  Извлеките лампу и замените ее.

Установку фонаря производите в обратной
последовательности.
Проследите за тем, чтобы выступы
крепления фонаря точно совпали с
посадочными местами на кузове.

Замена ламп стояночных

огней / стоп-сигналов (7) и

указателей поворотов (5)

F

  Откройте багажник,

F

  Вставите отвертку в отверстие крышки

и, как рычагом, откройте ее.

F

  Поверните держатель лампы на

четверть оборота влево.

F

  Выньте лампу и замените ее.

Установку фонаря производите в обратной
последовательности.
Эти лампы можно также заменить
в сервисной сети PEUGEOT или в
специализированном техцентре.

Замена ламп стояночных

огней (6)

* В зависимости от страны реализации автомобиля.

204

В случае неисправности

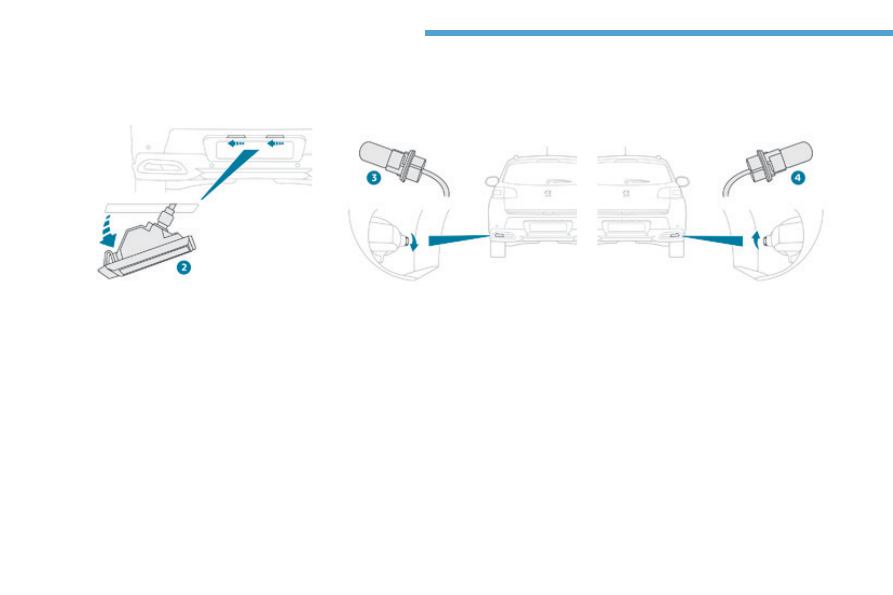

Замена фонарей подсветки

номерного знака (2)

F

  Протолкните рассеиватель влево, а

затем вниз.

F

  Поверните держатель лампы на четверть

оборота влево и извлеките его.

F

  Выньте и замените перегоревшую лампу.

При установке рассеивателя на место
проделайте эти операции в обратном порядке и
нажмите на него, чтобы он стал на фиксаторы.

Третий фонарь стоп-сигнала

(LED-светодиоды) (1)

Для замены световых приборов такого типа
обратитесь в сервисную сеть PEUGEOT или
в специализированный техцентр.

Замена лампы в противотуманном

фонаре или фонаре заднего хода (3)*

* В зависимости от страны реализации автомобиля.

Замена фонаря заднего хода (4)

Для доступа к фонарю нужно протянуть под
бампером руку.
F

  Поверните патрон на четверть оборота

и извлеките его.

F

  Отсоедините разъем электрического

жгута от лампы.

F

  Выньте и замените ее.

Установка на место осуществляется в
обратной последовательности.
По поводу замены этой лампы можно также
обратиться в сервисную сеть PEUGEOT или
в специализированный техцентр.

Для замены этого фонаря можно
обратиться в сервисную сеть PEUGEOT или
в специализированный техцентр.
Дотянуться к нему можно, просунув руку
под бампер.
F

  Поверните держатель лампы на

четверть оборота и извлеките его.

F

  Отсоедините от лампы электрический

разъем.

F

  Выньте лампу и замените ее.

Установку фонаря производите в обратной
последовательности.

205

8

В случае неисправности

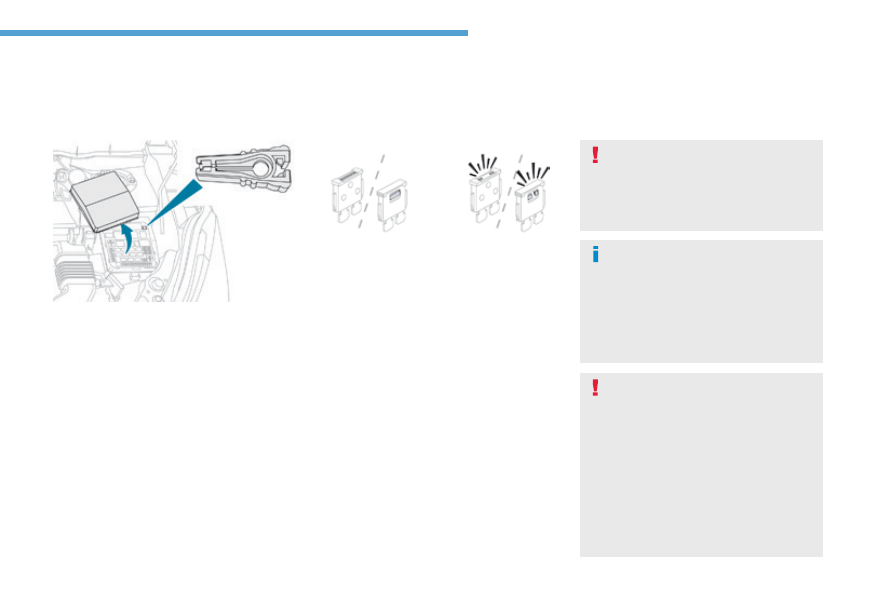

Замена электрического предохранителя

Предохранители и пинцет для их
извлечения находятся в моторном отсеке
на блоке предохранителей.
Для доступа к ним:
F

  Откройте капот.



Дополнительную информацию на тему

Капот см. в соответствующей рубрике.

F

  Снимите с фиксаторов крышку и

уберите ее.

F

  Достаньте пинцет.

F

  Плотно закройте крышку блока

предохранителей, чтобы обеспечить
его герметичность.

Доступ к инструментам

Перед заменой предохранителя

необходимо выяснить и устранить причину

неисправности.

F

  Убедитесь, что выключатель бортовой

электрической сети находится в

положении "

LOCK" или же автомобиль

находится в режиме "

OFF".

F

  Сгоревший предохранитель определяется

по состоянию его плавкого элемента.

F

  Для извлечения предохранителя

пользуйтесь предусмотренным для

этого пинцетом.

F

  Вышедший из строя предохранитель

следует заменять предохранителем

такого же номинала.

F

  Сверьте соответствие параметров,

указанных на блоке предохранителей

с теми, что указаны на самом

предохранителе и в приведенной ниже

таблице.

Замена предохранителя

Исправный

Сгоревший

Компания PEUGEOT не несет

ответственности за неисправности

вашего автомобиля, вызванные

установкой дополнительного

электрооборудования,

не изготовленного или не

рекомендованного компанией

PEUGEOT, либо установленного

с нарушением ее инструкций.

В особенности это относится

к электрооборудованию,

потребляющему ток более 10 мА.

Система электрооборудования вашего автомобиля

рассчитана на работу как со стандартным

электрооборудованием, так и с дополнительными

устройствами.

Прежде чем устанавливать на автомобиль дополнительные

электропотребители или электронные устройства

проконсультируйтесь со специалистами сервисной сети

PEUGEOT или специализированного техцентра.

Замена предохранителя, отсутствующего в
приведенных ниже таблицах, может повлечь
серьезную неисправность автомобиля.
Обратитесь в сервисную сеть PEUGEOT или
в специализированный техцентр.

206

В случае неисправности

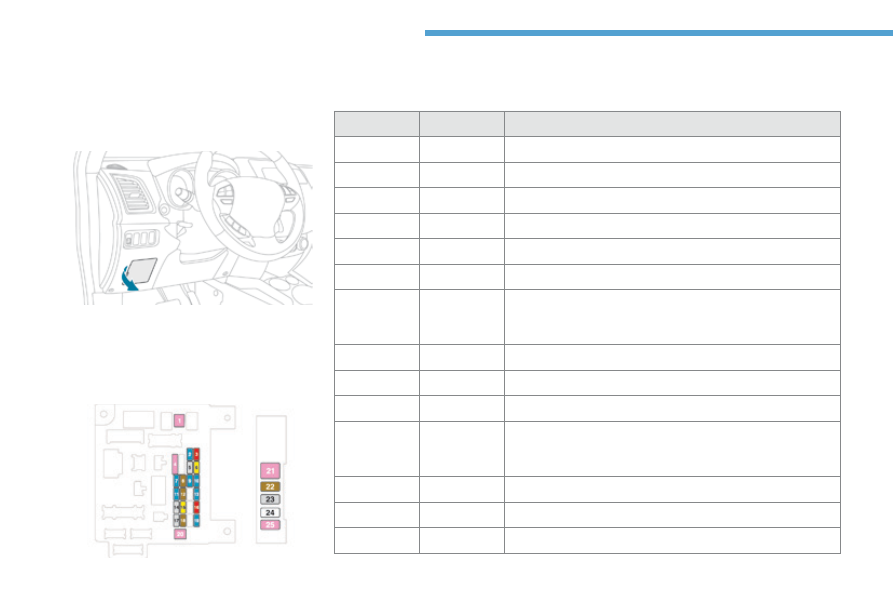

Блок электрических предохранителей

в приборной панели

Блок предохранителей расположен под
панелью приборов (с левой стороны).

Доступ к предохранителям

F

  Снимите крышку с фиксаторов и

уберите ее, потянув к себе.

Предохранитель № Номинальный ток

Защищаемая цепь

1*

30 A

Вентилятор салона.

2

15 A

Фонари стоп-сигнала, третий фонарь стоп-сигнала.

3

10 A

Задний противотуманный фонарь.

4

30 A

Очиститель ветрового стекла, омыватель.

6

20 A

Центральный замок, наружные электроприводные зеркала.

7

15 A

Автомагнитола, телематика, интерфейс USB, гарнитура "свободные руки".

8

7,5 A

Ключ-пульт, ЭБУ кондиционера воздуха, панель приборов,
электрические стеклоподъемники, датчики дождя и света, охранная
сигнализация, блок контрольных ламп, подрулевые переключатели.

9

15 A

Освещение салона и панели приборов.

10

15 A

Фонари аварийной сигнализации.

11

15 A

Очиститель заднего стекла.

12

7,5 A

Панель приборов, многофункциональный дисплей,
парктроник, обогрев сидений, обогрев заднего стекла,
электрическая шторка люка, автоматический корректор фар.

13

15 A

Прикуриватель, розетки для внешних приборов.

15

20 A

Электрическая шторка люка.

16

10 A

Наружные зеркала, автомагнитола.
