199

8

В случае неисправности

Замена лампы

Следите за правильной установкой
байонетного цоколя ламп типа H1,
H7 и т.д., так как это влияет на
качество освещения.

Стекла фар изготовлены из поликарбоната
и имеют защитное покрытие:
F



запрещается очищать их от грязи

сухой или абразивной тканью, а

также с использованием моющих

средств или растворителей,

F

  пользуйтесь смоченной в

мыльной воде мягкой губкой,

F

  при смывании въевшейся грязи

высоконапорной струей не
задерживайте ее на оптических
блоках, фонарях и краях их
стекол, чтобы не повредить
защитное лаковое покрытие и
уплотнительные прокладки.

F

  Не касайтесь лампы пальцами,

пользуйтесь лоскутом
неворсистой ткани.

Лампу следует заменять по истечении
нескольких минут после выключения фары
(во избежание серьезного ожога).
В целях предохранения фар от
повреждения, в них следует устанавливать
только лампы с ограничением
ультрафиолетового спектра излучения (UV).
При замене сгоревшей лампы на новую
соблюдайте номинал и технические
характеристики.

Опасно! Высокое напряжение!

Ксеноновые лампы (D1S-35W) следует
заменять только в сервисной сети
PEUGEOT или в специализированном
техцентре.

Передние световые приборы

1.  Указатели поворотов (WY21W-21W).

2.  Фары дальнего света (H1-55W).

3.  Фары ближнего света (H11-55W)



или



Ксеноновые (D1S-35W).

4.  Стояночные фонари (W5W-5W).

5.  Дневные ходовые огни (P13W-13W).

6.  Дневные ходовые огни / стояночные

огни (LED-светодиоды).

7.  Противотуманные фары

(H11-55W).

200

В случае неисправности

Для доступа к закрывающим лампы
кожухам необходимо проделать
следующее:
F

  Выньте удерживающие выступы A.

F

  Снимите защитную крышку B.

Доступ к лампам

Замена ламп в указателях

поворотов (1)

F

  Поверните на четверть оборота влево

держатель лампы и извлеките его.

F

  Извлеките лампу и замените ее.

О неисправности указателя поворота
(левого или правого) свидетельствует
учащенное мигание соответствующего
индикатора на панели приборов.

Установка на место осуществляется в
обратной последовательности.
Лампы с колбами желтого цвета (используются
в фонарях указателей поворотов и боковых
повторителях) следует заменять лампами с
аналогичными техническими параметрами и
колбами того же цвета.

201

8

В случае неисправности

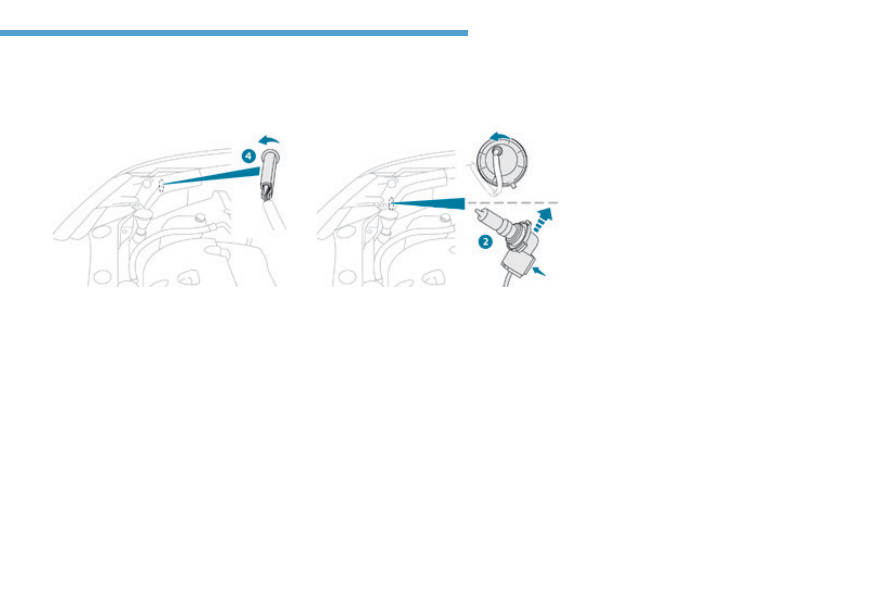

Замена ламп стояночных

огней (4)

F

  Снимите защитный пластиковый кожух.

F

  Поверните на четверть оборота влево

держатель лампы и извлеките его.

F

  Извлеките лампу вместе с патроном,

нажав на нижний выступ.

F

  Замените лампу.

Установка на место осуществляется в
обратной последовательности.

Замена ламп в фарах дальнего

света (2)

F

  Поверните держатель лампы на

четверть оборота влево и извлеките его.

F

  Выньте лампу и замените ее.

Установку на место следует осуществлять
в обратном порядке.

Замена ламп дневных

ходовых / стояночных огней

(светодиоды LED) (6)

Замену светодиодных ламп следует
осуществлять в сервисной сети PEUGEOT
или в специализированном техцентре.

Замена лампы в фарах

ближнего света (3)

Для замены этих ламп обратитесь
в сервисную сеть PEUGEOT или в
специализированный техцентр.

По поводу замены этих ламп обратитесь
в сервисную сеть PEUGEOT или в
специализированный техцентр.

Замена ламп в противотуманных

фарах (7) / ходовых огнях (5)

202

В случае неисправности

F

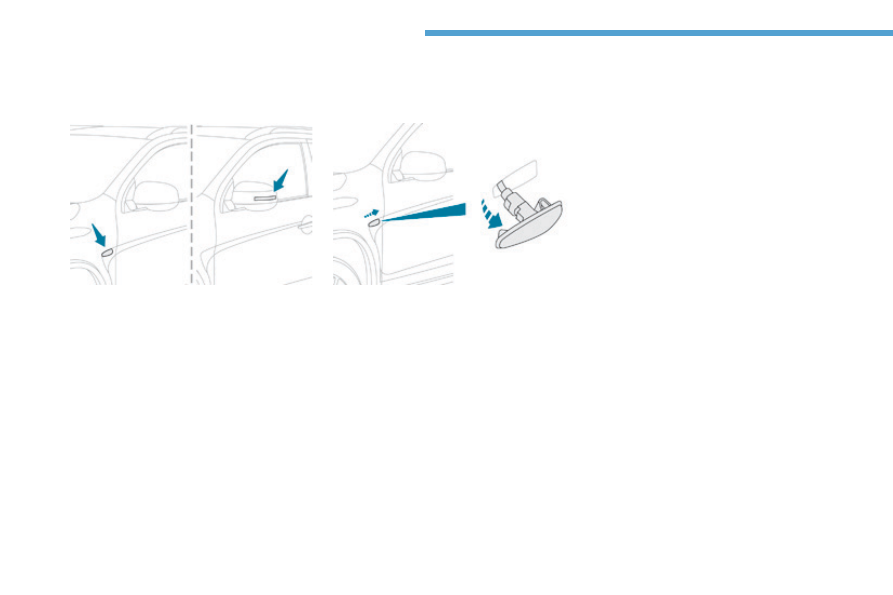

  Протолкните повторитель в сторону двери, чтобы высвободить его.

F

  Отсоедините от повторителя разъем электропроводки.

F

  Замените повторитель в сборе слампой.

Установка на место осуществляется в обратной последовательности.
Повторитель можно приобрести в торгово-сервисной сети PEUGEOT или в
специализированном техцентре.

Замена бокового повторителя указателя поворота

Плафоны боковых зеркал

Для замены светодиодов необходимо обращаться в сервисную сеть PEUGEOT или в
специализированный техцентр.
