 Замена лампы

  Задние световые приборы

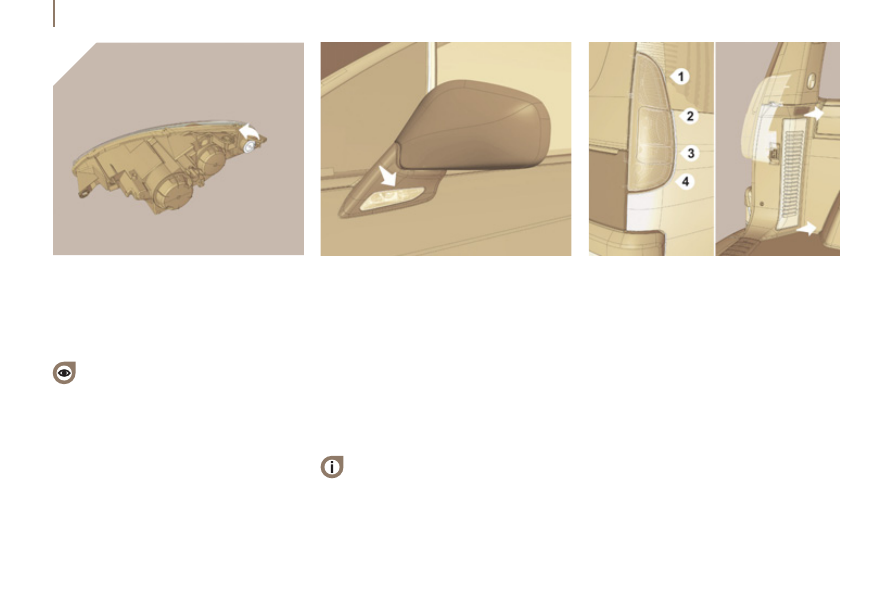

   1.    Указатели поворотов


PY 21 W (с колбами желтого цвета).

  2.    Фонари стоп-сигнала/стояночные огни


P 21 W/5 W.

  3.    Фонарь заднего хода


P 21 W.

  4.    Противотуманный фонарь


P 21 W.

  5 - Указатели поворотов


 PY 21 W (с колбой желтого цвета).

   -

Поверните на четверть оборота влево

держатель лампы и выньте его.

  -

Замените лампу.

  Стекла фар изготовлены из

поликарбоната и имеют защитное

покрытие. Запрещается очищать их

от грязи сухой тканью или веществом,

содержащим абразив, а также с

использованием моющих средств или

растворителей. Для этого используйте

мягкую губку, смоченную в мыльной воде.
 В определенных погодно-климатических

условиях (например, при низкой

температуре, высокой влажности)

кратковременное появление конденсата

на внутренней поверхности стекол фар не

является аномальным: он исчезает в течение

нескольких минут после включения фар.

  Боковые повторители указателей

поворотов
 WY 5 W (с колбой желтого цвета).
   -

Протолкните фонарь повторителя назад

и высвободите его из корпуса зеркала.

  -

Удерживая за колодку разъема,

поверните на четверть оборота

держатель лампы.

  -

Поверните на четверть оборота влево

лампу, выньте и замените ее.

 Чтобы установить фонарь повторителя

обратно, вставьте его с задней стороны в

корпус зеркала и протолкните вперед.

  Лампы с колбами желтого цвета,

которые используются в фонарях

указателей поворотов, следует

заменять лампами с аналогичными

техническими параметрами и колбами

одинакового цвета.

 Все четыре перечисленных лампы

заменяются со стороны багажного отсека:
   -

откройте дверцу задка,

  -

снимите решетку вытяжной вентиляции

соответствующей стороны,

  -

отсоедините электрический жгут

фонаря,

123

С

ЛУЖБ

А

 БЫС

ТР

ОЙ

 ПОМОЩИ

7

Замена лампы

 ТРЕТИЙ СТОП-СИГНАЛ

 5 ламп W 5 W.
   -

Снимите верхнюю облицовку задней

дверцы, открепив фиксаторы со всех

сторон.

  -

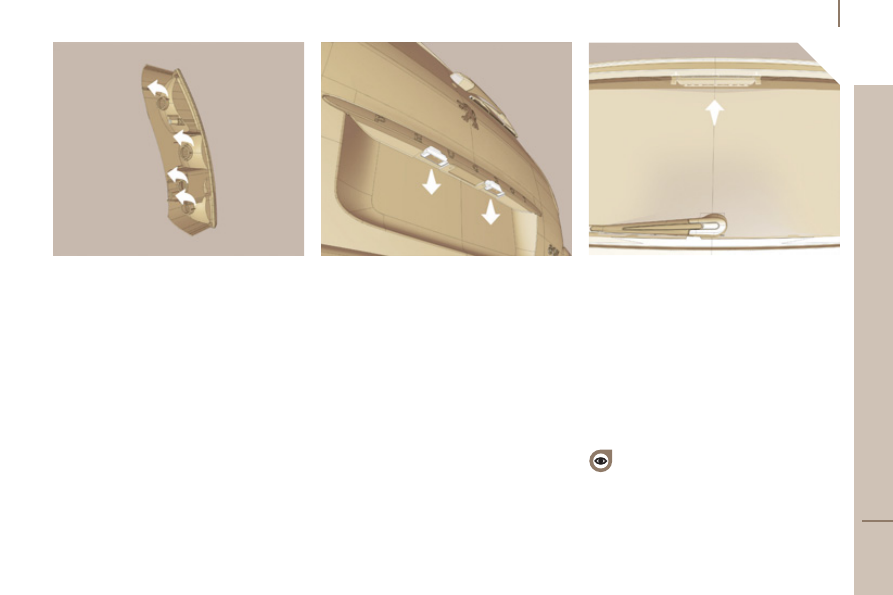

Нажмите на лапки двух фиксаторов  1  и

выньте плату с лампами.

  -

Замените перегоревшую лампу.

  -

При обратной установке проследите за

тем, чтобы верхняя облицовка дверцы

стала правильно на свое место.

  -

отверните две расположенные внутри

гайки и снимите фонарь,

  -

поверните влево на 1/8 оборота

соответствующий держатель лампы и

выньте его,

  -

поверните влево на 1/8 оборота

сгоревшую лампу и замените ее.

 Если в фонаре перегорели две лампы,

замените их немедленно.

 При обратной установке:
   -

правильно ориентируйте лампу и

нажмите на нее, чтобы зафиксировать,

  -

правильно ориентируйте держатель

лампы и поверните его на 1/8 оборота

вправо,

  -

проследите за правильной установкой

на место и закреплением фонаря.

  ФОНАРЬ ОСВЕЩЕНИЯ НОМЕРНОГО

ЗНАКА

 W 5 W.
   -

Снимите с фонаря рассеиватель.

  -

Замените сгоревшую лампу.

124

   Замена электрического предохранителя

 ЗАМЕНА ЭЛЕКТРИЧЕСКОГО
ПРЕДОХРАНИТЕЛЯ

 Блоки электрических предохранителей

находятся:
   -

в нижнем перчаточном ящике панели

управления (с правой стороны),

  -

в нише АКБ (в углублении пола с правой

стороны),

  -

в моторном отсеке.

 Запасные предохранители, а также

специальный пинцет  А  для их демонтажа

расположены на внутренней поверхности

крышки блока предохранителей,

расположенного в приборной панели.

 Перед заменой сгоревшего предохранителя

необходимо выяснить и устранить причину

неисправности. Номера предохранителей

нанесены на панели блока предохранителей.
   -

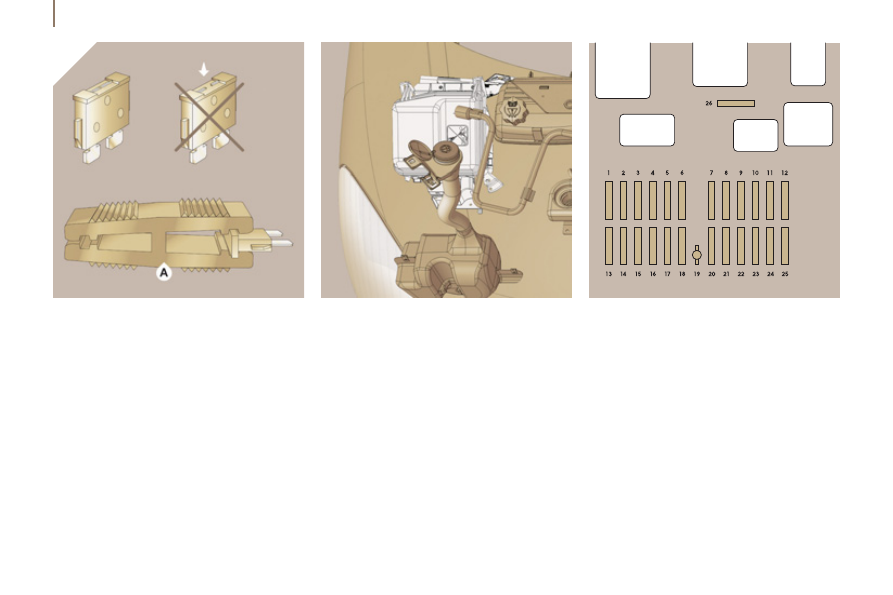

Для демонтажа предохранителей

используйте специальный пинцет  А .

  Заменяйте сгоревший электрический

предохранитель только

предохранителем того же номинала.

  Снятие и установка предохранителя

 Компания "Автомобили PEUGEOT" не

несет ответственности за неисправности

Вашего автомобиля, вызванные установкой

дополнительного электрооборудования, не

изготовленного или не рекомендованного

к использованию компанией "Автомобили

PEUGEOT", либо установленного с

нарушением ее инструкций. В особенности

это относится к электрооборудованию,

потребляющему в сумме ток более 10 мА.

125

С

ЛУЖБ

А

 БЫС

ТР

ОЙ

 ПОМОЩИ

7

Замена электрического предохранителя

 БЛОК ПРЕДОХРАНИТЕЛЕЙ В ПРИБОРНОЙ ПАНЕЛИ

   -

Откройте крышку нижнего перчаточного ящика, расположенного с правой стороны.

  -

Потяните за крышку, чтобы получить доступ к предохранителям.

   №

   Номинальный

ток, A

  Защищаемая цепь

   1

   15

 Очиститель заднего стекла.

   2

  -

 Не используется.

   3

   5

 ЭБУ подушки безопасности.

   4

   10

 Датчик угла поворота рулевого колеса, диагностический разъем, датчик системы ESP, ручные настройки

микроклимата, датчик положения педали сцепления, регулятор угла наклона фар, насос для подачи присадки

в сажевый фильтр, внутрисалонное зеркало заднего вида.

   5

   30

 Зеркала заднего вида с электроприводными настройками, электрический стеклоподъемник со стороны пассажира, вентиляционный люк в крыше над первым рядом сидений.

   6

   30

 Питание передних стеклоподъемников.

   7

   5

 Плафоны, лампа подсветки перчаточного ящика, лампы подсветки косметических зеркал, подсветка видеомонитора во 2-м ряду.

   8

   20

 Многофункциональный дисплей, сирена охранной сигнализации, автомагнитола, CD-чейнджер,

радиотелефон, блок управления подачей присадки в дизтопливо, ЭБУ системы контроля давления воздуха в

шинах, ЭБУ приводов сдвижных дверей.

   9

   30

 Прикуриватель.

   10

   15

 Блок подрулевых переключателей, коммутационный блок прицепа.

   11

   15

 Диагностический разъем, замок зажигания, автоматическая коробка передач (4-ступенчатая).

   12

   15

 Блок памяти сиденья водителя, электрорегулировки сиденья водителя, ЭБУ подушки безопасности, ЭБУ парктроника,

выключатели боковых сдвижных дверей, гарнитура громкой связи, автоматическая коробка передач (6-ступенчатая).

   13

   5

 ЭБУ двигателя, коммутационный блок прицепа.

   14

   15

 Датчик дождя, автоматические настройки микроклимата, панель приборов, вентиляционные люки в крыше,

ЭБУ счетчика пробега, настройки радиотелекоммуникационных систем.

   15

   30

 Запирание замка двери со стороны пассажира.

   16

   30

 Отпирание/запирание замков.

   17

   40

 Обогреватель заднего стекла.
