 Замена колеса

  -

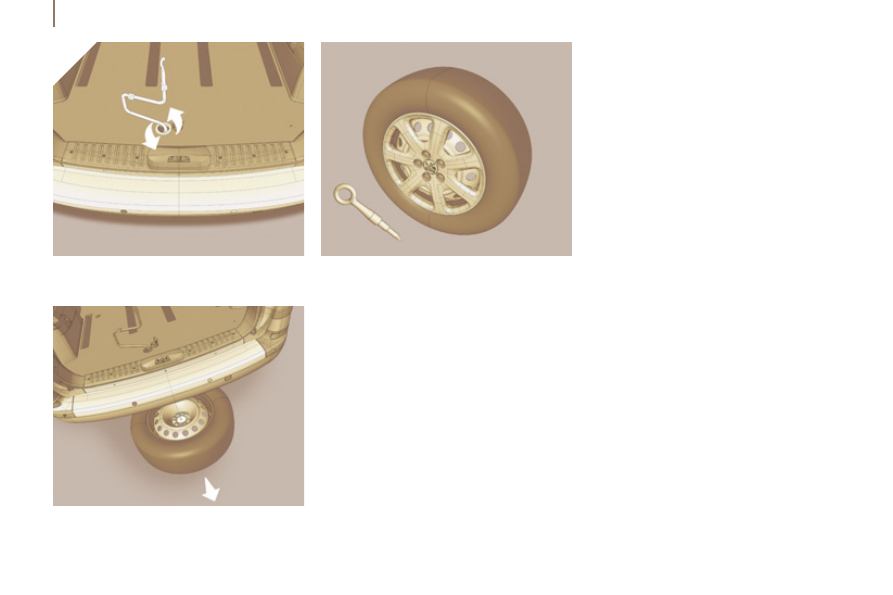

При помощи баллонного ключа

размотайте трос лебедки.

  -

Стоя сзади автомобиля, выньте

запасное колесо и поставьте его рядом

с заменяемым.

  4. ПОРЯДОК ДЕЙСТВИЙ

   -

Снимите декоративный колпак колеса,

поддев его возле воздушного вентиля.

Для этого следует воспользоваться,

как рычагом, плоским концом

буксировочного кольца.

  -

Ослабьте затяжку колесных болтов и

слегка отверните их.

11

9

СЛ

У

Ж

Б

А

 БЫС

ТР

ОЙ

 ПОМОЩИ

7

Замена колеса

 Поднимайте автомобиль только

после того, как предварительно

ослабите затяжку болтов крепления

заменяемого колеса и подставите

противооткатный упор под колесо,

расположенное по диагонали от

заменяемого.

      -

 Установите головку домкрата под

опорное гнездо, расположенное ближе

всех к снимаемому колесу. Убедитесь,

опорная пята домкрата прочно стоит

на грунте и расположена прямо под

опорным гнездом.

  -

Сделайте несколько оборотов, чтобы

поднять колесо над грунтом.

  -

Полностью отверните колесные болты.

  -

Выньте болты и снимите колесо.

  5. МОНТАЖ КОЛЕСА

   -

Наденьте запасное колесо на

центральную ступицу и заверните

колесные болты от руки.

  -

Предварительно затяните болты при

помощи баллонного ключа.

120

 Замена колеса

  -

Полностью опустите автомобиль,

выньте и сложите домкрат.

  -

Вновь затяните колесные болты при

помощи ключа, стараясь не перетянуть их.

  -

Поместите проколотое колесо в нишу

багажного отсека вентилем кверху.

  -

Смотайте трос механизма держателя при

помощи баллонного ключа и затяните

до упора. Убедитесь, что колесо плотно

притянуто к полу багажника и будет

неподвижно во время движения.

  -

Не забудьте установить крышку на

нишу лебедки в багажном отсеке, чтобы

закрыть доступ к ней.

  -

Декоративный колпак положите в

багажник.

 Ни в коем случае не находитесь

под автомобилем, стоящим на

домкрате (при необходимости,

установите его на опорные стойки).

Запрещается пользоваться пневмо- или

электрогайковертом вместо баллонного

ключа чтобы поднять или опустить лебедку.

  6.  МОНТАЖ ОТРЕМОНТИРОВАННОГО

КОЛЕСА

 Порядок установки колеса такой же, как и

на этапе 5, только не забудьте вернуть на

место декоративный колпак.

 Запасное колесо не предназначено

для поездок на дальние расстояния,

так что в кратчайшие сроки после

замены следует проверить в сервисной

сети PEUGEOT затяжку колесных болтов и

давление воздуха в нем. Штатное колесо

следует как можно скорее отремонтировать

и сразу же установить на автомобиль в

сервисной сети PEUGEOT.

121

СЛ

У

Ж

Б

А

 БЫС

ТР

ОЙ

 ПОМОЩИ

7

Замена лампы

 ЗАМЕНА ЛАМПЫ

  Лампу следует удерживать через

лоскут сухой ткани.

 Для облегчения доступа к лампам с правой

стороны снимите шланг омывателя и

крышку блока предохранителей.
 Мойка под высоким напором: при

отмывании въевшейся грязи струей воды

под высоким напором, не задерживайте ее

надолго на оптических блоках, фонарях и их

периферии, чтобы не повредить защитное

лаковое покрытие и уплотнительные

прокладки.

  2 -  Фары дальнего света


 H7 - 55 W или ксеноновая.

    -

Поверните на четверть оборота влево

защитный кожух соответствующей

лампы и снимите его.

  -

Отсоедините колодку электрического

разъема.

  -

Нажмите на конец фиксатора и

открепите его. Замените лампу.

 При обратной установке придерживайтесь

правильного ориентирования

направляющих выступов и проверьте

надежность крепления фиксатора.
   -

Подсоедините колодку электрического

разъема.

  -

Установите на место защитный кожух и

поверните его на четверть оборота вправо.

  3 -  Противотуманные фары


 H1 - 55 3 W.

  ПЕРЕДНИЕ СВЕТОВЫЕ ПРИБОРЫ

   1.    Фары ближнего света
  2.    Фары дальнего света
  3.    Противотуманные фары
  4.    Стояночные огни
  5.    Указатели поворотов

  1 -  Фары ближнего света


 H7 - 55 W или ксеноновая.

    4 - Стояночные огни


 W 5 W.

   -

Протолкните фонарь с внутренней

стороны бампера наружу.

  -

Потяните за него вперед.

  -

Поверните на четверть оборота влево

держатель лампы и выньте его.

  -

Поверните на четверть оборота влево

лампу, выньте и замените ее.

 Чтобы установить обратно, вставьте фонарь

с наружной стороны в бампер и протолкните

его внутрь.

   ОСТОРОЖНО! ВЫСОКОЕ

НАПРЯЖЕНИЕ!

 Замену ксеноновых ламп следует

осуществлять только в сервисной сети

PEUGEOT .
