Peugeot 508 RXH. Руководство - часть 11





44

Гибридная система

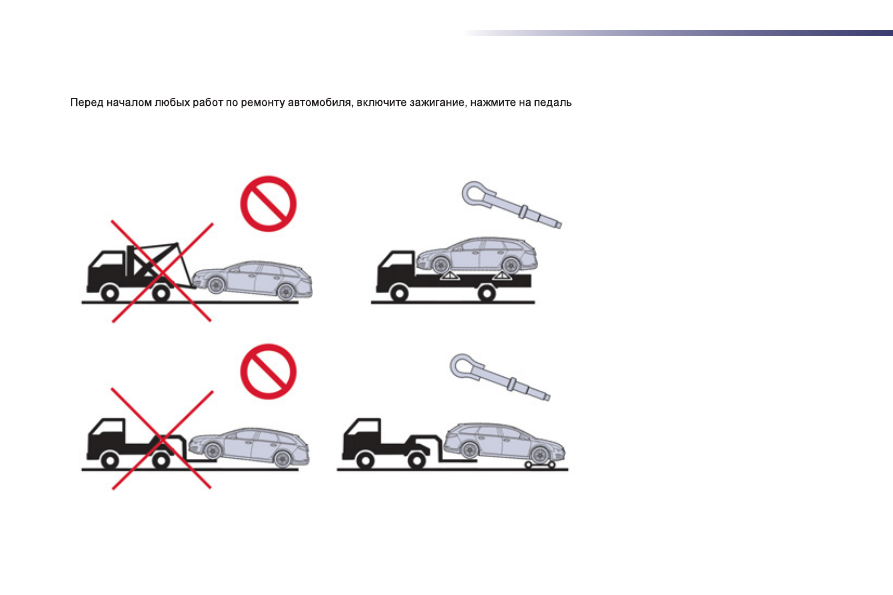

         Эвакуация автомобиля

тормоза и установите селектор коробки передач на  N , а затем выключите гибридную систему.
В случае необходимости, вызванной затрудненным подходом к автомобилю, его допускается
прокатить по земле на несколько десятков метров на скорости не более 10 км/ч.

Запрещается буксировать автомобиль,
опирающийся на передние или задние
колеса - перевозите его на платформе.

  Буксировочные проушины следует использовать только
для оттаскивания автомобиля на кратчайшее расстояние
или для затаскивания на платформу эвакуатора.

1

45

Контрольные приборы, индикаторы и сигнализаторы

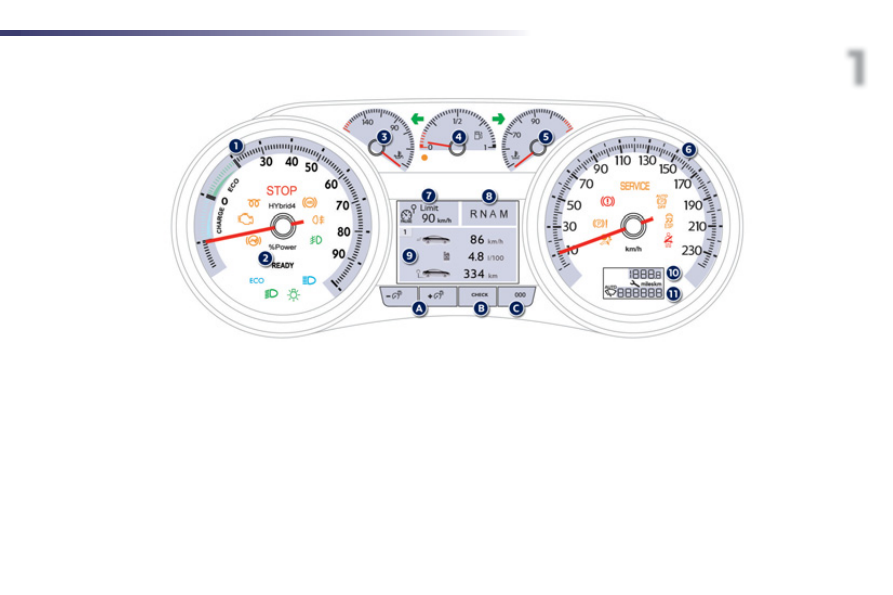

         Комбинация приборов

1.

Индикатор расхода / генератора
электроэнергии (запас энергии в процентах).



Подробные сведения читайте в главе
"Гибридная система".

2.   Контрольная лампа "Ready".


Показывает готовность автомобиля к
поездке.

3.   Указатель температуры масла в двигателе.
4. Датчик уровня топлива.
5.

Датчик температуры охлаждающей жидкости.

6.   Спидометр (км/ч или миль/ч).
7.

Параметры запрограммированной скорости
регулятора или ограничителя скоростного
режима.

A. Регулятор общего освещения.
B.   Показ записей в журнале регистрации

сбоев.



Вызов информации о плановом ТО.

C.   Обнуление счетчика пробега за

поездку.

8.   Положение селектора и передачи

секвентальной коробки передач.

9.   Зона отображения информации:

энергобаланс гибридного привода,
сообщения о состоянии или работе
бортовых систем, бортовой компьютер.

10. Счетчик пробега за поездку (км или

миль).

11. Автоматический стеклоочиститель

Указатель пробега до планового ТО
(км или миль) затем
счетчик пробега.
Эти два параметра показываются один
за другим при включении зажигания.

  Контрольные приборы и дисплеи

  Элементы управления настройками

46

Контрольные приборы, индикаторы и сигнализаторы

Контрольные лампы

 Это визуально воспринимаемые сигналы,
предназначенные для информирования водителя
о работе систем (индикаторы включенного или
выключенного состояния) или о появлении
неисправности (уведомляющие сигнализаторы).

  При включении зажигания

 Уведомляющие сигнализаторы загораются
на несколько секунд при включении
зажигания на автомобиле - на панели
приборов и/или на ее дисплее.
 С запуском двигателя они должны
погаснуть.
 Если сигнализатор продолжает гореть,
выясните причину прежде чем тронуться в
путь.

  Сопутствующие уведомления

 Некоторые сигнализаторы могут загораться
в сопровождении звукового сигнала и
сообщения на дисплее панели приборов.
 Сигнализатор может гореть либо не мигая,
либо в мигающем режиме.

 Некоторые сигнализаторы могут
работать в обоих режимах. Лишь
сопоставив режим сигнализатора
с поведением автомобиля, можно
судить, исправны его системы
или речь действительно идет о
появлении неисправности.

1

2

2

2

3

3

3

2

3

3

Настройки следует осуществлять на остановленном
автомобиле
; пользуясь расположенным на левой
стороне рулевого колеса переключателем, выберите в
меню настройки систем автомобиля (обеспечивающих
комфортное вождение и др.).
-

Вращая переключатель (меню не открыто): можно
просмотреть наличие активных систем и функций.

-

При нажатии на переключатель: открывается главное
меню и подтверждается выбор его позиций.

-

Вращая переключатель (меню открыто): можно
перемещаться вверх или вниз по позициям меню.

Главное меню

  Vehicle settings

Настройка систем автомобиля

Screen settings

Настройки дисплея

Preheating/Preventilation

Предподогрев / Предвентиляция

 Driving position setting

Функция "встреча водителя"

 Unlocking boot only

Открытие только багажника

Driving assistance

Системы помощи в управлении

Speeds memorised

Скоростные режимы в памяти

Rear wipe in reverse gear

Задний стеклоочиститель в режиме З.Х.

Parking brake automatic

Автоматич. стояночный тормоз

Lighting

Световые приборы

Welcome lighting

Дистанц. включение свет. приборов

Follow-me-home headlamps

Сопровождающее освещение

Directional headlamps

Адаптивные фары

Settings

Параметры настроек

Language

Язык

Units

Единицы измерения

Fuel consumption

Расход топлива

Temperature

Температура

Colours

Настройка цветности

3

1

2

2

3

2

3

1

2

1

47

Контрольные приборы, индикаторы и сигнализаторы

  Контрольные лампы активного состояния систем

 Загорание нижеуказанных контрольных ламп - на панели приборов и/или на ее дисплее - свидетельствует о том, что соответствующая система включена.

Сигнализатор

Состояние

Причина

Что делать / Примечания



Указатель
левого поворота

  Мигает с зуммером.

Выключатель света переведен в
нижнее положение.



Указатель
правого поворота

  Мигает с зуммером.

Выключатель света переведен в
верхнее положение.



Стояночные
огни

  Горит постоянно.

Выключатель света переведен в
положение "Стояночные огни".



Фары ближнего
света

  Горит постоянно.

Выключатель света переведен в
положение "Фары ближнего света".



Фары дальнего
света

  Горит постоянно.

Водитель переместил
выключатель света на себя.

 Переместите выключатель света от себя, чтобы
перейти на ближний свет.

Ready
("готов")

 Горит постоянно.

 Автомобиль готов к движению,
можно нажимать на акселератор.

 В течение времени включения контрольной лампы
активируется бортовая система высокого напряжения.



Задние
противотуманные
фонари

  Горит постоянно.

Задние противотуманные фонари
включены.

 Для выключения противотуманных фонарей
поверните выключатель назад.

  Подробную информацию об управлении световыми приборами см. в гл. "Обзорность".

  Система
адаптации
дальнего света
фар

  Горит постоянно.

Выключатель света переведен в
Вашу сторону, а кнопка включена.
Ее контрольная лампа горит.

 Камера, расположенная на внутреннем зеркале заднего
вида, поочередно управляет переходом с дальнего
света на ближний и наоборот - в зависимости от
внешней освещенности и условий дорожного движения.
 Потяните за рычаг переключателя, чтобы перейти на
ближний свет.
