10

156

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

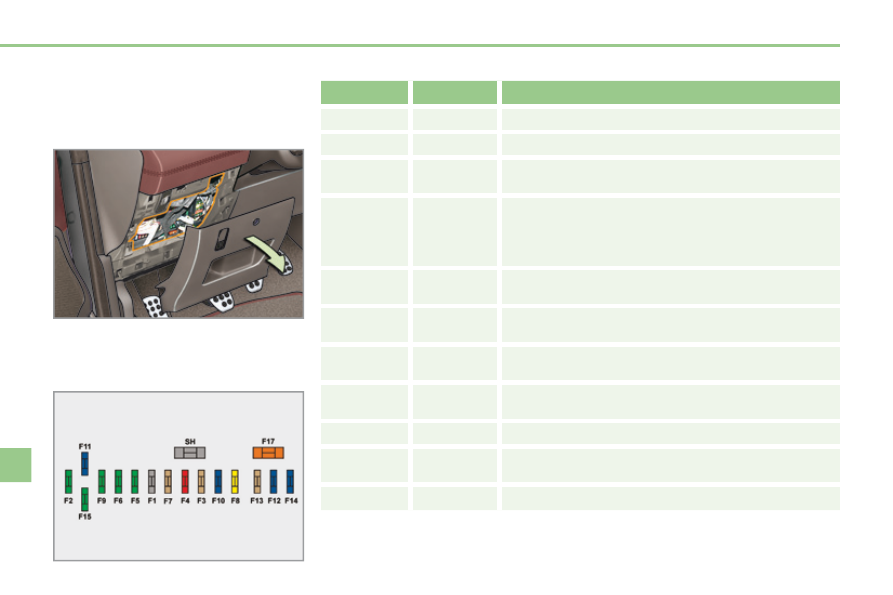

  Блок электрических

предохранителей в приборной

панели

 Этот блок предохранителей расположен под

панелью приборов (с левой стороны).

  Доступ к предохранителям
      См. раздел "Доступ к инструментарию".

  Перечень предохранителей



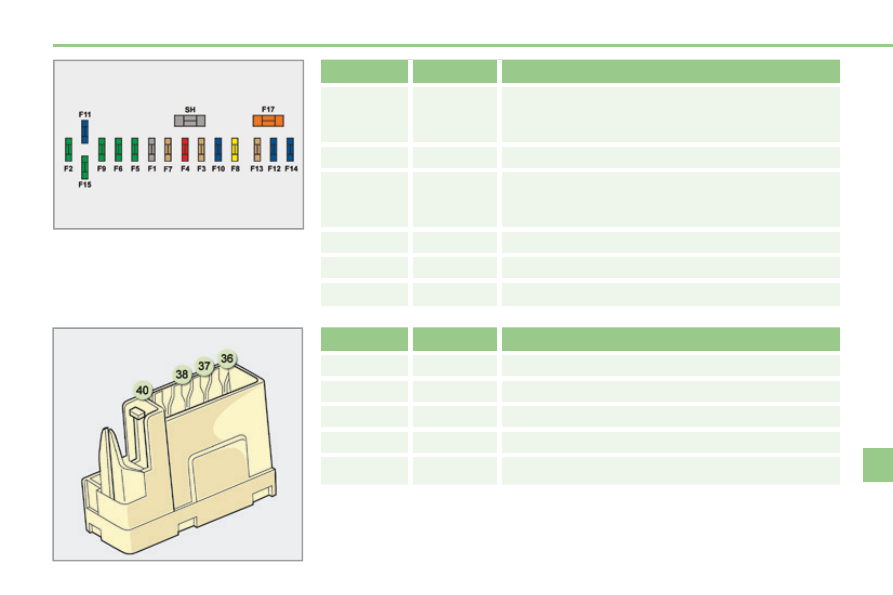

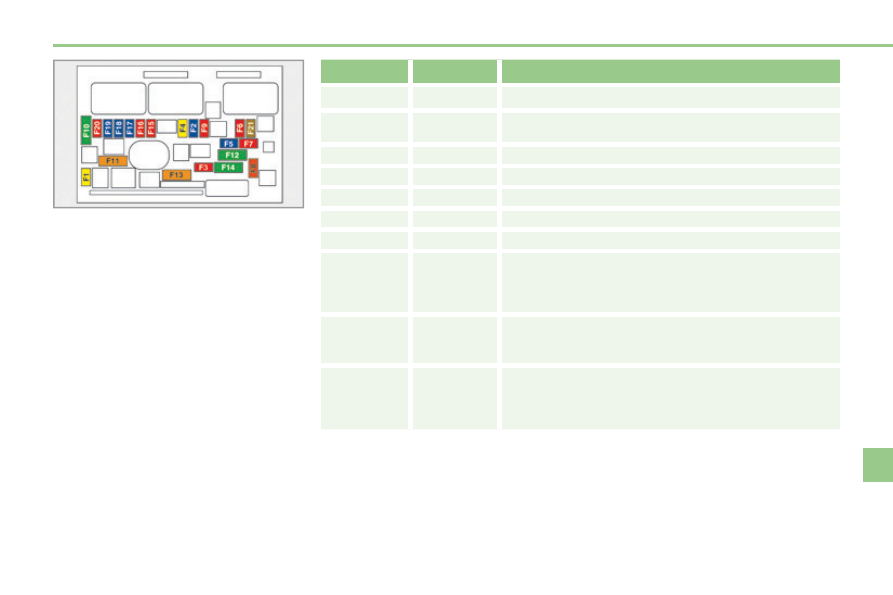

Предохранитель №       Номинальный ток



Защищаемая цепь



F1



-

 Не используется.



F2



30 A

 Масса цепи запирания и блокировки замков.



F3



5 A

 ЭБУ подушек безопасности и пиротехнических

преднатяжителей.



F4



10 A

 Контактор педали сцепления и двухфункциональный

контактор тормозной системы, внутрисалонное

светочувствительное зеркало заднего вида, кондиционер

воздуха, датчик положения рулевого колеса, автоматическая

коробка передач, коммутационный блок системы защиты.



F5



30 A

 Передние импульсные стеклоподъемники, питание

привода складных зеркал заднего вида.



F6



30 A

 Задние импульсные стеклоподъемники, приводы для

открывания дверей извне.



F7



5 A

 Передний и задний плафоны, плафоны индивидуального освещения, подсветка

зеркал на противосолнечных козырьках, подсветка перчаточного ящика.



F8



20 A

 Автомагнитола, радиотелефон, многофункциональный дисплей,

датчики падения давления в шинах, вещевые отделения в салоне.



F9



30 A

 Розетка 12 В (передняя), прикуриватель.



F10



15 A

 Подрулевые переключатели, сирена охранной системы,

процессор охранной системы.



F11



15 A

 Цепь слабого тока замка зажигания.

10

157

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ



Предохранитель №       Номинальный ток



Защищаемая цепь



F12



15 A

 Комбинация приборов, панель сигнализаторов ремня и

подушки безопасности переднего пассажира, кондиционер

воздуха, блок памяти сиденья водителя, блок управления

складной крышей.



F13



5 A

 Электронный блок системы управления двигателем, подушки безопасности.



F14



15 A

 Многофункциональный дисплей, усилитель, гарнитура

громкой связи, датчик дождя/освещенности, ЭБУ

парктроника, блок памяти сиденья пассажира.



F15



30 A

 Запирание замков и суперблокировка.



F17



40 A

 Обогрев заднего стекла и наружных зеркал заднего вида.



SH



-

 Шунт PARC.



Предохранитель №       Номинальный ток



Защищаемая цепь



G36



30 A

 Подогрев сидений водителя и пассажира.



G37



5 A

 Коммутационный блок прицепа.



G38



30 A

 Блок памяти сиденья водителя.



G39



-

 Не используется.



G40



30 A

 Усилитель Hi-Fi, блок памяти сиденья пассажира.

10

158

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

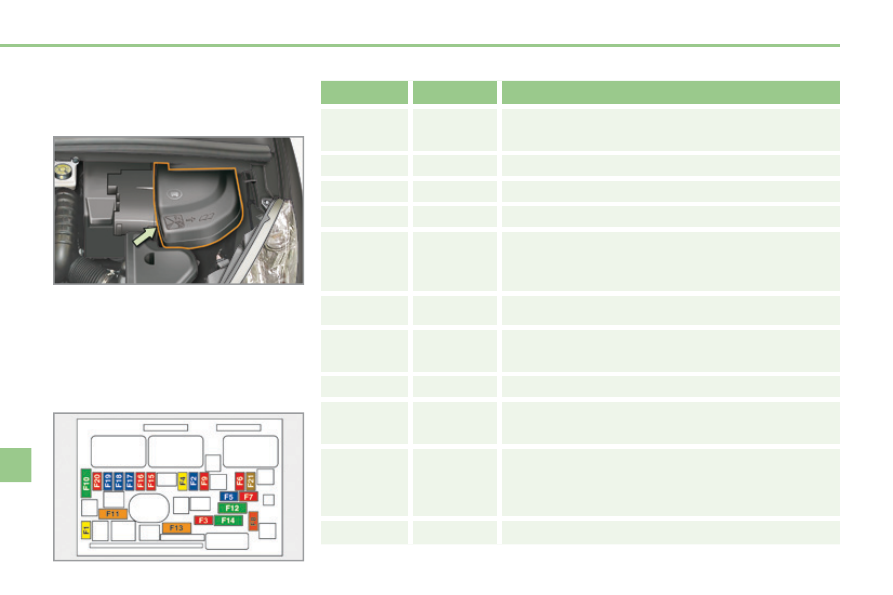

  Блок электрических

предохранителей в моторном отсеке

 Этот  блок  предохранителей  расположен  в

моторном  отсеке  возле  аккумуляторной  ба-

тареи (с левой стороны).

  Доступ к предохранителям
      Снимите крышку с фиксаторов.

     Замените  предохранитель  (см.  соответ-

ствующий раздел).

     После завершения работы тщательно за-

кройте крышку блока предохранителей.

  Перечень предохранителей



Предохранитель №       Номинальный ток



Защищаемая цепь



F1



20 A

 Питание ЭБУ двигателя, электроклапаны насоса-форсунки

и система рециркуляции отработавших газов EGR

(на двигателе 2 л HDI), форсунки (на двигателе 2 л HDI).



F2



15 A

 Звуковой сигнал.



F3



10 A

 Омыватель ветрового стекла.



F4



20 A

 Омыватель фар.



F5



15 A

 Электромагнитные клапаны адсорбера, электрический

редукционный клапан системы турбонаддува

(на двигателе 1,6 л THP), подогреватель масляных паров

(1,6 л THP), подогреватель дизельного топлива (1,6 л HDI).



F6



10 A

 Цепь датчика скорости движения автомобиля, ЭБУ систем

ABS/ESP.



F7



10 A

 ЭБУ усилителя рулевого управления, автоматическая

коробка передач, датчику уровня охлаждающей жидкости.



F8



25 A

 Выключатель стартера.



F9



10 A

 Диагностический разъем, адаптивные фары, датчик

расхода воздуха (на дизеле), насос для подачи присадки в

сажевый фильтр (на дизеле), приводы наружных зеркал.



F10



30 A

 Компоненты системы электронного управления двигателем

(на бензиновом: катушки зажигания, электромагнитные

клапаны, датчики кислорода, форсунки, элементы системы

подогрева, топливный насос, электронный термостат; на дизеле:

электромагнитные клапаны, элементы системы подогрева).



F11



40 A

 Электровентилятор системы кондиционирования.

10

159

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ



Предохранитель №       Номинальный ток



Защищаемая цепь



F12



30 A

 Малая/большая скорость работы очистителя ветрового стекла.



F13



40 A

 Питание интеллектуального коммутационного блока

(+ от замка зажигания).



F14



-

 Не используется.



F15



10 A

 Правая фара дальнего света.



F16



10 A

 Левая фара дальнего света.



F17



15 A

 Левая фара ближнего света.



F18



15 A

 Правая фара ближнего света.



F19



15 A

 Подогреватель масляных паров (1,6 л VTi), разгрузочный

электроклапан адсорбера (1,6 л VTi), датчики кислорода

(на бензиновых модификациях), электромагнитные клапаны

системы охлаждения воздуха (на дизельных модификациях).



F20



10 A

 Электронный термостат, электромагнитные клапаны системы регулирования

топливоподачи, электромагнитный клапан системы регулирования давления

турбонаддува (дизель), датчик уровня охлаждающей жидкости (на дизеле).



F21



5 A

 Питание реле вентилятора системы охлаждения

двигателя, управление реле Valvetronic (1,6 л VTi),

охлаждение турбонаддува (1,6 л THP), датчик расхода

воздуха (1,6 л HDI).
