ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО 306

38

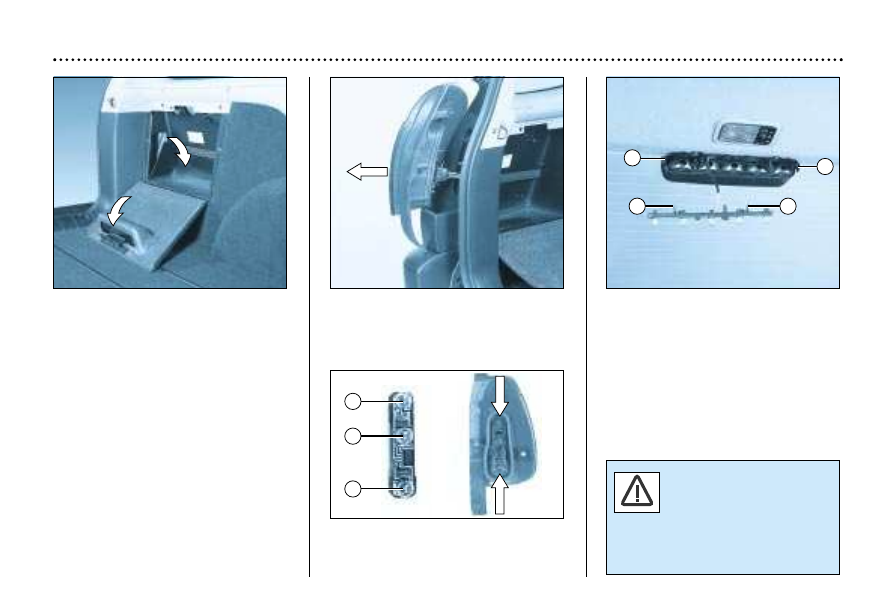

3AДHИE ФОHАРИ (автомобили

с кузовом универсал)

- Откройте

багажный

ящик

в

багажном отделении автомобиля.

- Снимите  крышку,  закрывающую

блок фонарей.

- Отверните расположенный внутри

барашковый винт.

- Отверните  второй  барашковый

винт,

расположенный

снаружи

автомобиля.

Чтобы

ослабить

этот

винт,

рекомендуется

использовать

колесный ключ.

Внимание. Ни в коем случае нельзя

использовать  колесный  ключ  для

затягивания этого винта.
- Снимите блок фонарей.
- Нажмите на металлический рычаг и

отсоедините электрический разъем.

- Нажмите  на  лапки  фиксаторов  и

выньте плату с лампами.

- Замените перегоревшую лампу.

Задний противотуманный

фонарь - P21W.
Он расположен в заднем бампере.

Третий стоп-сигнал, 5 ламп

типа W5W

Снимите  пластиковый  защитный
кожух, нажав на два фиксатора А.
Нажмите на лапки фиксаторов B,
чтобы достать плату с лампами.
Замените перегоревшую лампу.

Тип ламп:

1

Фонари  указателей  поворота.

Лампы PY21W оранжевого цвета.

2

Фонари заднего хода - P21W.

3

Стоп-сигналы/габаритные фонари

- P21/5W.

Лампы должны
заменяться лампами
того же цвета,
имеющими идентичные
характеристики.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО 306

39

Замена электрического

предохранителя

Блоки

с

электрическими

предохранителями  находятся  в
салоне под приборной панелью и в
моторном отсеке.

Блок, расположенный в салоне

Чтобы  открыть  его,  с  помощью
монетки  поверните  на  четверть
оборота  винт,  расположенный  в
крышке блока.

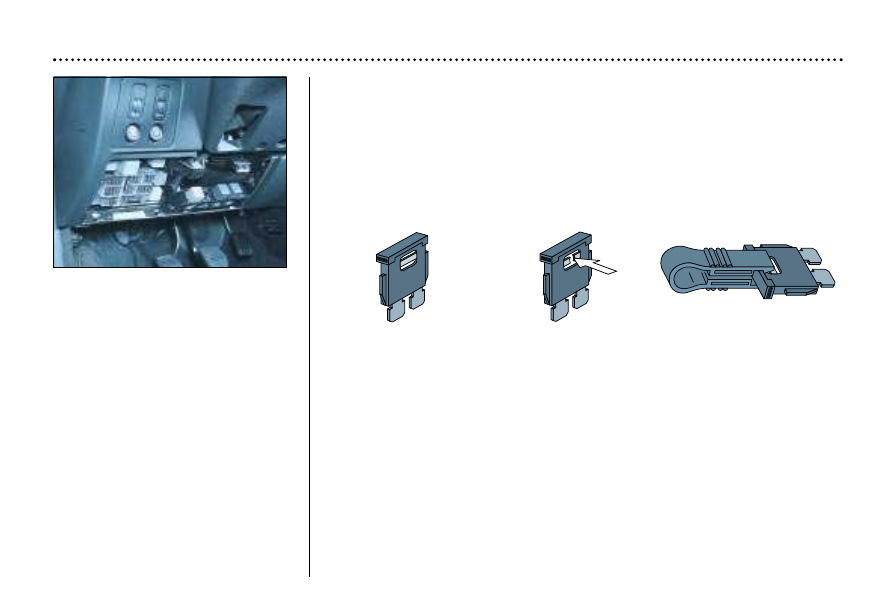

Замена предохранителей
Перед  заменой  сгоревшего  предохранителя  необходимо  выяснить  и
устранить  причину  неисправности.  Номера  предохранителей  нанесены  на
панели блока предохранителей.
Для  демонтажа  предохранителей  используйте  специальный  пинцет  А,
который закреплен на панели блока предохранителей.

Всегда  заменяйте  сгоревший  электрический  предохранитель  на

предохранитель того же номинала.

Исправный

Сгоревший

Пинцет А

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО 306

42

Э л е к т р о о б о руд о в а н и е
Вашего

автомобиля

рассчитано на работу как со
стандартными,

так

и

д о п о л н и т е л ь н ы м и
устройствами.

Перед  установкой  на  автомобиль
дополнительных  электрических  или
электронных

устройств

проконсультируйтесь у дилера или на
сервисной станции ПЕЖО.

Установка некоторых устройств или их
неправильное  подключение  может
вывести из строя электрооборудование
автомобиля: например, электронные
блоки  управления, магнитолу  или
генератор.

Изготовитель  автомобиля  не  несет
ответственность  за  те  неполадки,
которые возникли в связи с установкой
на

автомобиль

дополнительного

оборудования, приобретенного  не  у
дилера

ПЕЖО

или

не

рекомендованного  фирмой  ПЕЖО  к
применению, а также при нарушении
инструкций

по

монтажу

дополнительного

оборудования.

Особенно  это  касается  устройств,
потребляющих ток более 10 мА.

**Электрические

предохранители,

обозначенные

меткой

“MAXI”,

предназначены  для  дополнительной
защиты электрооборудования. Любые
работы  с  этими  предохранителями
должны проводиться исключительно
на сервисных станциях ПЕЖО.

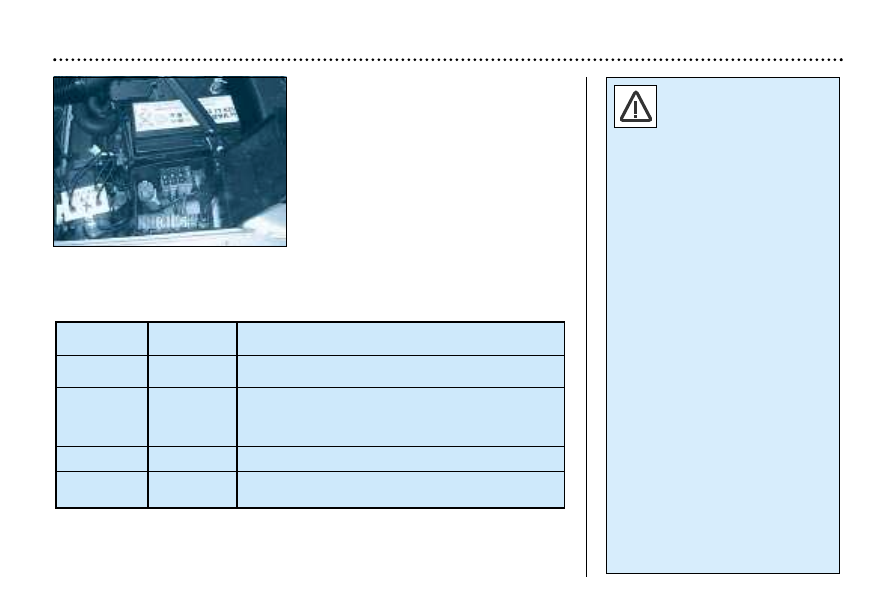

Блок предохранителей в

моторном отсеке*

Для  доступа  к  предохранителям
снимите

крышку

(блок

предохранителей

расположен

около аккумуляторной батареи).
После

завершения

работы

тщательно

закройте

крышку

блока предохранителей.

* В зависимости от варианта исполнения или комплектации автомобиля.

Номер

Номинальный

Защищаемая цепь*

предохранителя

ток*

1**

40A

Питание противоугонного устройства

2**

60A

Питание электрических замков, выключатель

освещения, вентилятор климатической

установки, реле передних противотуманных

фар, диагностический разъем

3**

60A

Питание компьютера AБС

4**

60A

Питание + от аккумуляторной батареи блока

электрических предохранителей

Номер

Номинальный

Защищаемая цепь*

предохранителя

ток*, А

29

10

Левая фара ближнего света

30

10

Правая фара ближнего света

31

10

Левая фара дальнего света

32

10

Правая фара дальнего света

33

15

Компьютер дизельного двигателя

34

10

Датчик кислорода

35

15

Бензонасос

36

20

Таймер омывателей

37

40

Вентиляторы системы охлаждения двигателя

38

Не используется

39

40

Запасной предохранитель вентиляторов системы охлаждения двигателя

40

40

Вентиляторы системы охлаждения двигателя

43
