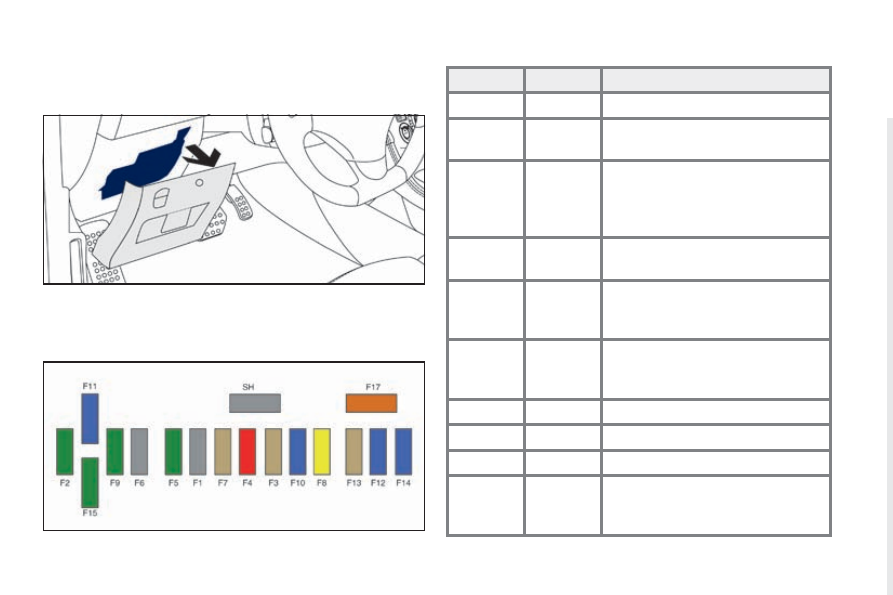

БЛОК ЭЛЕКТРИЧЕСКИХ ПРЕДОХРАНИТЕЛЕЙ В ПРИБОРНОЙ ПАНЕЛИ

Этот блок предохранителей расположен под панелью приборов

(с левой стороны). В нем имеется два модуля.

Доступ к предохранителям
F

  См. раздел "Доступ к инструменту".

Перечень предохранителей

Предохранитель № Номинальный ток

Защищаемая цепь

F2

30 А

Масса системы запирания замков и суперблокировки.

F3

5 A

ЭБУ подушек безопасности, активный

капот и пиротехнические преднатяжители.

F4

10 A

Контактор педали сцепления, внутрисалонное

светочувствительное зеркало заднего

вида, автоматическая коробка передач,

коммутационный блок системы защиты.

F5

30 A

Импульсные стеклоподъемники, питание

привода складных зеркал заднего вида.

F7

5 A

Передний и задний плафоны, плафоны индивидуального

освещения, подсветка зеркал на противосолнечных

козырьках, подсветка перчаточного ящика.

F8

20 A

Автомагнитола, радиотелефон,

многофункциональный дисплей, система

контроля давления воздуха в шинах, часы.

F9

30 A

Розетка 12 В.

F10

15 A

Подрулевые переключатели.

F11

15 A

Цепь слабого тока замка зажигания.

F12

15 A

Комбинация приборов, кондиционер воздуха,

блок памяти сиденья водителя, датчик дождя /

освещенности, подушки безопасности.

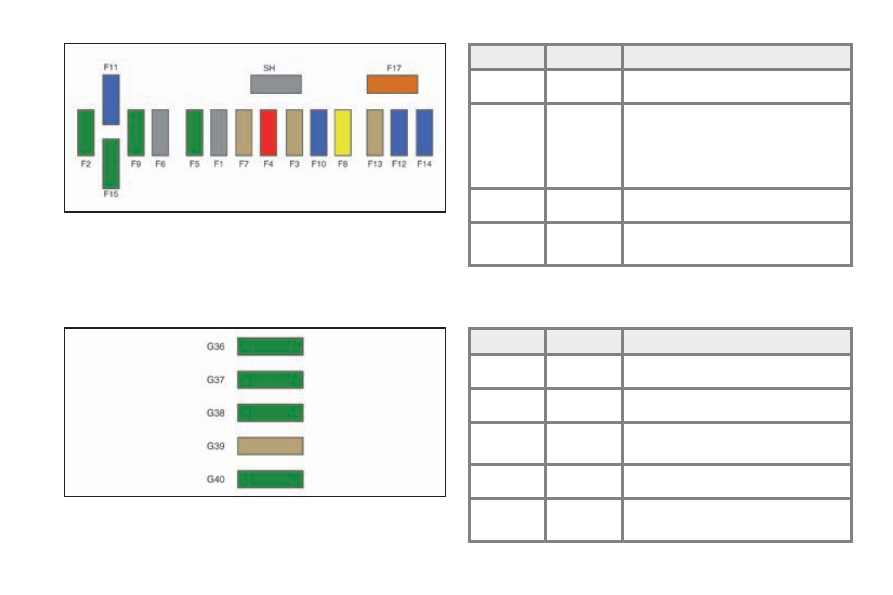

Блок 1

180

Предохранитель № Номинальный ток

Защищаемая цепь

F13

5 A

Электронный блок системы управления двигателем, активный капот.

F14

15 A

Многофункциональный дисплей, блок контрольных

ламп ремней безопасности и фронтальной подушки

безопасности пассажира, дисплей комбинации

приборов, усилитель, гарнитура громкой связи,

ЭБУ парктроника, USB Box.

F15

30 A

Запирание замков и суперблокировка.

F17

40 A

Обогрев заднего стекла и наружных

зеркал заднего вида.

Предохранитель № Номинальный ток

Защищаемая цепь

G36

30 A

Усилитель Hi-Fi.

G37

30 A

Блок памяти сиденья пассажира.

G38

30 A

Блок памяти сиденья

водителя.

G39

5 А

Блок памяти системы освещения.

G40

30 A

Подогрев сидений водителя и

пассажира.

Блок 2

8/

ПР

АКТИЧЕСКИЕ

С

ОВЕТЫ

ПО

ЭК

СПЛУ

АТ

АЦИИ

И

ОБ

С

ЛУЖИВ

АНИЮ

181

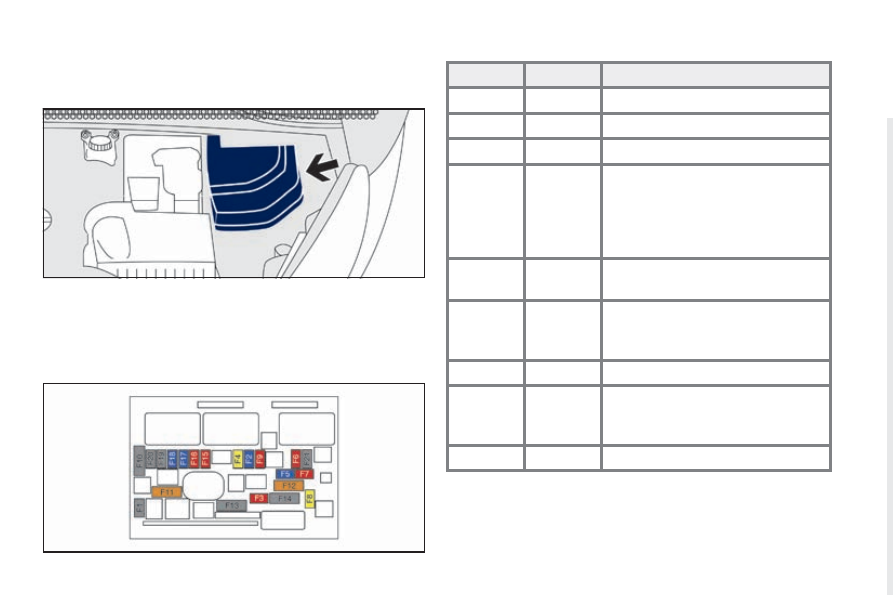

БЛОК ЭЛЕКТРИЧЕСКИХ ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ

Этот блок предохранителей расположен в моторном отсеке возле

аккумуляторной батареи (с левой стороны).

Доступ к предохранителям
F

  Снимите крышку с фиксаторов.

F

  Замените предохранитель (см. соответствующий раздел).

F

  После завершения работы тщательно закройте крышку блока

предохранителей.

Перечень предохранителей

Предохранитель № Номинальный ток

Защищаемая цепь

F2

15 A

Звуковой сигнал.

F3

10 A

Омыватель ветрового стекла.

F4

20 A

Дневные ходовые огни.

F5

15 A

Датчик расхода воздуха, водяной насос,

масляный насос, термостат, подогреватель

blow-by (на бензиновом двигателе), байпасные

электромагнитные клапаны и система EGR

(на дизеле), подогреватель дизтоплива.

F6

10 A

Датчик положения рулевого колеса,

ЭБУ систем ABS/ESC, датчик ESC.

F7

10 A

ЭБУ усилителя рулевого управления,

автоматическая коробка передач,

двухфункциональный контактор тормозной системы.

F8

25 A

Выключатель стартера.

F9

10 A

Диагностический разъем, адаптивные

фары, насос для подачи присадки в

сажевый фильтр (на дизеле).

F11

40 A

Электровентилятор системы кондиционирования.

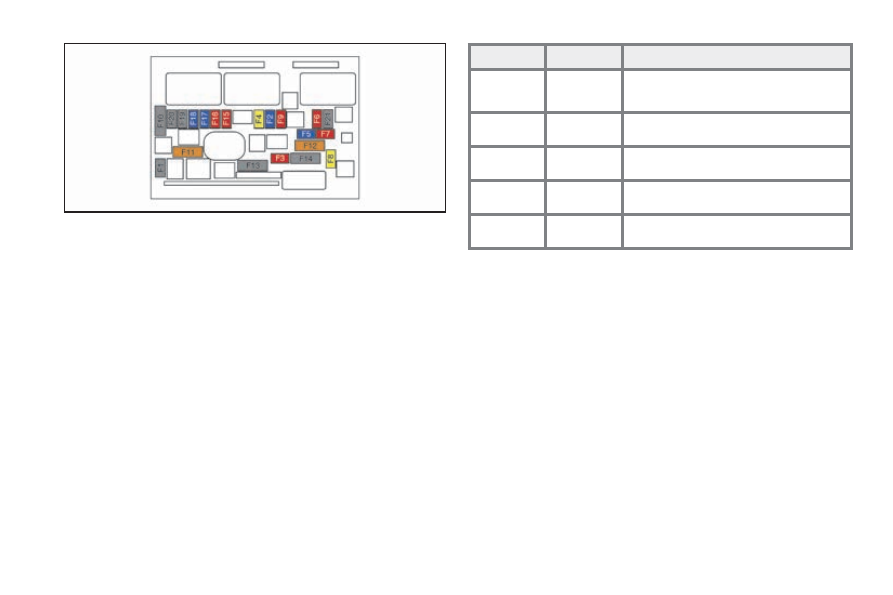

182

Предохранитель № Номинальный ток

Защищаемая цепь

F12

40 A

Малая / большая скорость работы

очистителя ветрового стекла.

F15

10 A

Правая фара дальнего света.

F16

10 A

Левая фара дальнего света.

F17

15 A

Левая фара ближнего света.

F18

15 A

Правая фара ближнего света.
