166

Замена щетки стеклоочистителя

ЗАМЕНА ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ

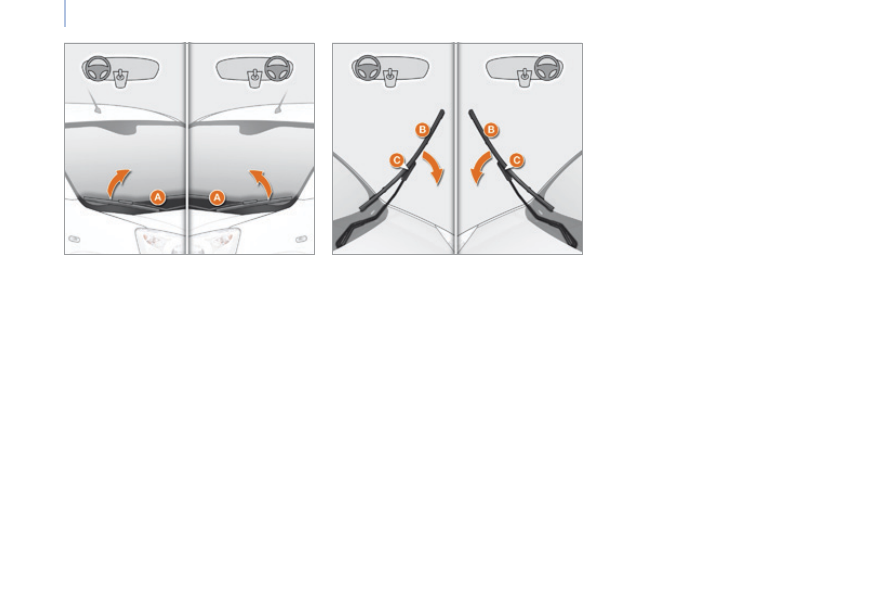

Замена щеток на ветровом и заднем стеклах

порядок снятия щетки:

поднимите рычаг

A очистителя ветрового стекла.

поверните щетку

B на 90° вокруг оси C на

конце рычага.

Извлеките ось щетки

C.

порядок установки щетки:

Вставьте ось

C в отверстие,

расположенное по центру щетки

B.

опустите рычаг с щеткой на ветровое

стекло.

 167

9

С

ЛУЖБ

А БЫС

ТР

ОЙ ПОМОЩИ

Замена электрического предохранителя

ЗАМЕНА ПРЕДОХРАНИТЕЛЯ

Два блока предохранителей расположены -

один в панели приборов со стороны

водителя, а другой - в моторном отсеке.

Снятие и установка предохранителя

перед заменой сгоревшего

предохранителя необходимо выяснить

и устранить причину неисправности.

Номера предохранителей нанесены на

панели блока предохранителей.

пользуйтесь всегда специальным

пинцетом, чтобы извлечь предохранитель

из гнезда и проверить его.

Сгоревший электрический

предохранитель следует заменять

предохранителем только такого же

номинала.

Если новый предохранитель после

замены сразу выходит из строя,

обратитесь в сервисную сеть PEUGEOT

или в специализированный техцентр.

Доступ к предохранителям под панелью управления
-  Для доступа к блоку предохранителей в панели

приборов, необходимо извлечь два винта при

помощи ключа зажигания и опустить блок.

Компания "автомобили PEUGEOT"

не несет ответственности за

неисправности Вашего автомобиля,

вызванные установкой дополнительного

электрооборудования, не изготовленного

или не рекомендованного к

использованию торгово-сервисной

сетью PEUGEOT, либо установленного

с нарушением ее инструкций.

В особенности это относится к

подключенному электрооборудованию,

потребляющему в сумме ток более 10 ма.

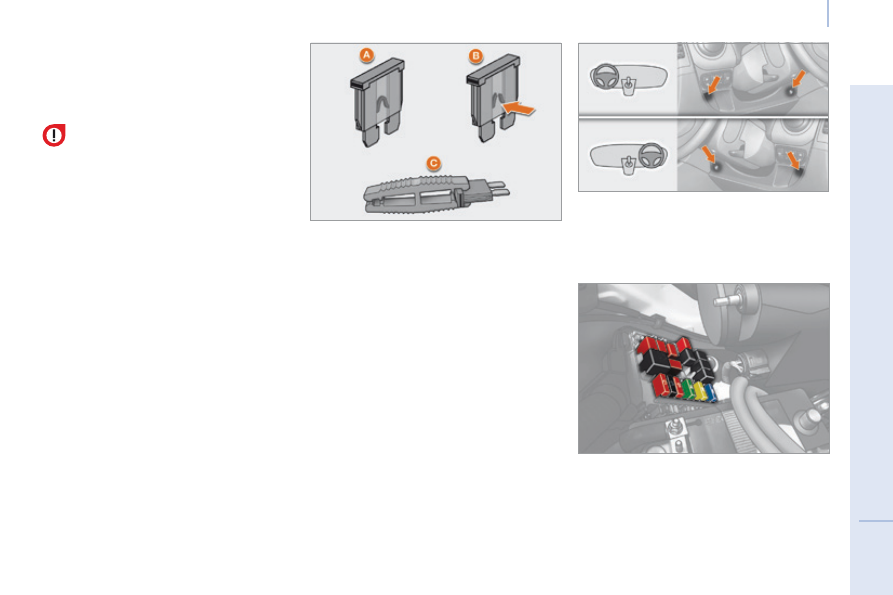

A. Исправный предохранитель.
B. Неисправный предохранитель.
C. Пинцет.

Доступ к предохранителям в моторном отсеке
-  Для доступа к предохранителям в моторном

отсеке, отсоедините колодку разъема от

передней левой фары, а затем освободите от

фиксаторов крышку блока предохранителей.

 168

Замена электрического предохранителя

Таблица предохранителей со

стороны водителя

Предохранитель № Номинальный ток

Защищаемая цепь

F12

7,5 A

правая фара ближнего света.

F13

7,5 A

левая фара ближнего света, корректор фар.

F31

5 A

Выключатель питания ЭбУ двигателя.

F32

7,5 A

Головное освещение, передний плафон, включение заднего плафона.

F36

10 A

автомагнитола, цепь мобильного телефона, панель

управления кондиционером, диагностический разъем EOBD.

F37

5 A

Стоп-сигнал, комбинация приборов.

F38

20 A

Дверные замки.

F43

15 A

Насос стеклоомывателя.

F47

20 A

Стеклоподъемник двери водителя.

F48

20 A

Стеклоподъемник двери пассажира.

F49

5 A

ЭбУ парктроника, выключатель задних световых

приборов, наружные зеркала заднего вида, датчик

контроля пространства салона.

F50

7,5 A

ЭбУ системы подушек безопасности.

F51

7,5 A

Контактор стоп-сигнала, контактор педали сцепления,

панель управления наружными зеркалами заднего вида,

система Bluetooth.

F53

5 A

Комбинация приборов, задние противотуманные фонари.

 169

9

С

ЛУЖБ

А БЫС

ТР

ОЙ ПОМОЩИ

Замена электрического предохранителя

Предохранитель №

Номинал

Функция

F41

7,5 A

обогрев наружных зеркал заднего вида.

F94

15 A

прикуриватель.

F96

15 A

Розетка 12 В.

F97

10 A

подогрев сиденья водителя.

F98

10 A

подогрев сиденья пассажира.
