Peugeot 208 (2017 год). Руководство - часть 43

8

175

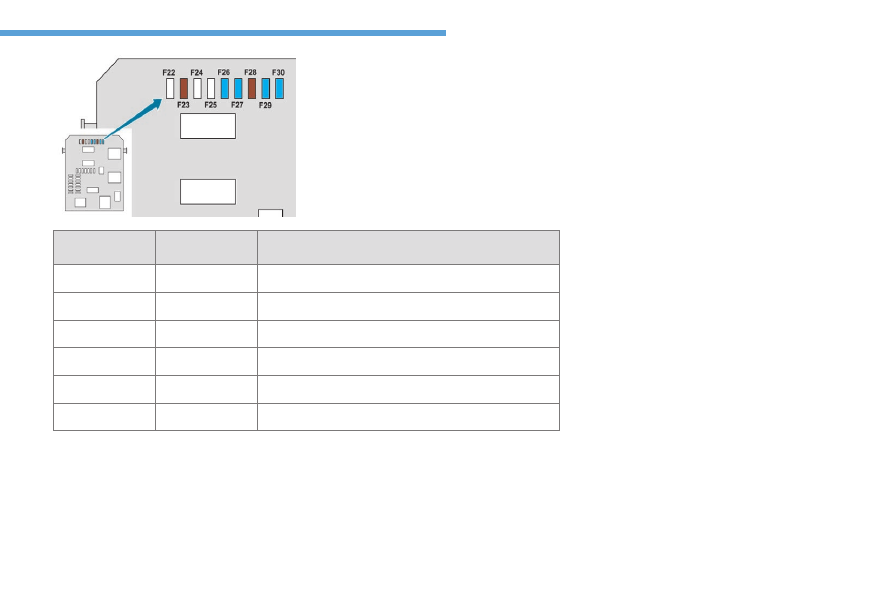

В случае неисправности

Предохранитель

№

Номинальный ток Защищаемая цепь

F23

5 A

Плафон потолочный, индивидуальные плафоны для чтения.

F26

15 A

Звуковой сигнал.

F27

15 A

Насос стеклоомывателя.

F28

5 A

Противоугонная система.

F29

15 A

Компрессор системы кондиционирования.

F30

15 A

Очиститель заднего стекла.

176

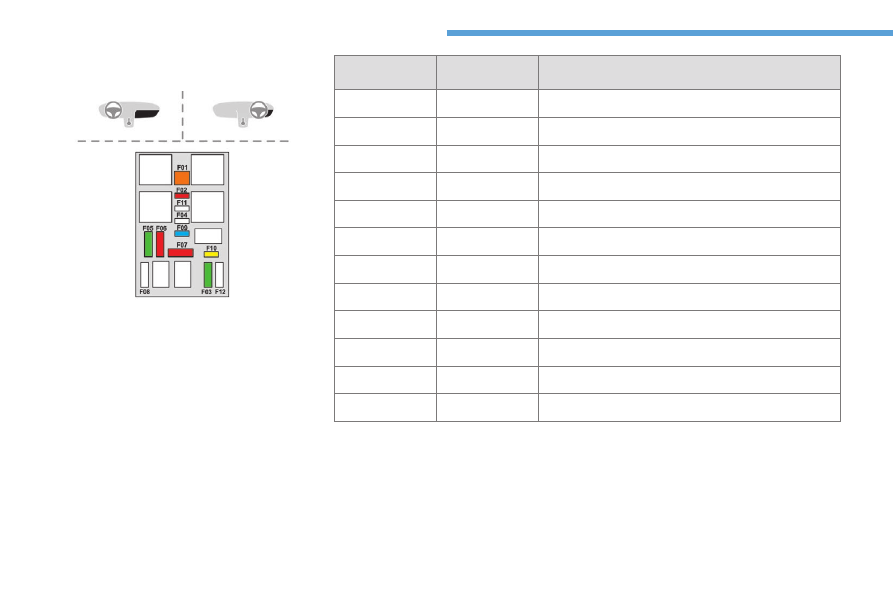

В случае неисправности

Прав.

Предохранитель

№

Номинальный ток Защищаемая цепь

F01

40 A

Обогрев заднего стекла.

F02

10 A

Наружные зеркала с подогревом.

F03

30 A

Передние импульсные стеклоподъемники.

F04

-

Не используется.

F05

30 A

Задние импульсные стеклоподъемники.

F06

10 A

Складные наружные зеркала.

F07

10 A

Складные наружные зеркала.

F08

-

Не используется.

F09

15 A

Передние сиденья с подогревом.

F10

20 A

Усилитель Hi-Fi.

F11

-

Не используется.

F12

-

Не используется.

8

177

В случае неисправности

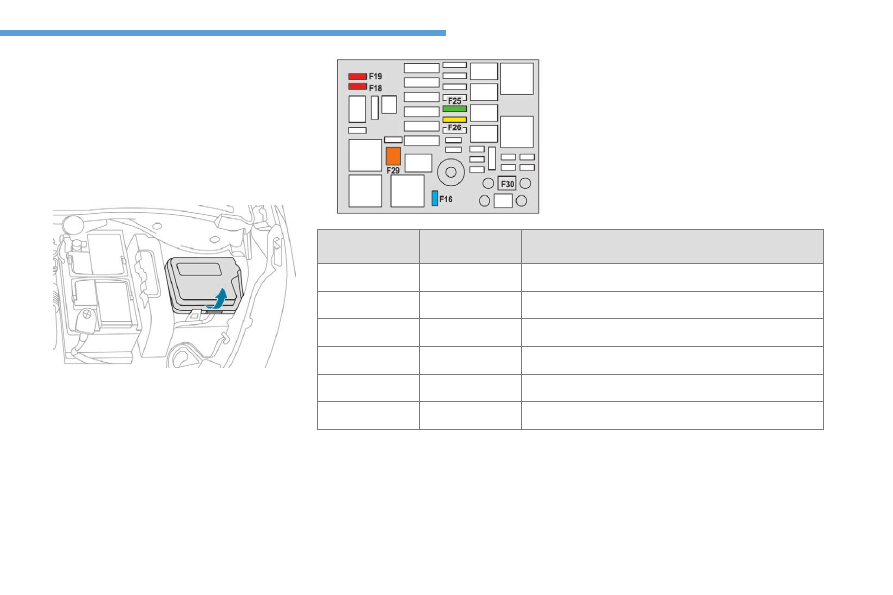

Моторный отсек

Этот блок предохранителей расположен в

моторном отсеке возле аккумуляторной батареи (с

левой стороны).

Доступ к предохранителям

F

  Снимите крышку с фиксаторов.

F

  Замените предохранитель.

F

  После завершения работы тщательно закройте

крышку блока предохранителей.

Предохранитель

№

Номинальный ток Защищаемая цепь

F16

15 A

Противотуманные фары.

F18

10 A

Правая фара дальнего света.

F19

10 A

Левая фара дальнего света.

F25

30 A

Реле омывателя фар (доп. оборудование).

F26 (GPL)

20 A

+ (положит.) АКБ

F29

40 A

Мотор очистителя ветрового стекла.

178

В случае неисправности

Аккумуляторная батарея 12 В

Автомобильные аккумуляторные батареи

содержат вредные вещества, такие как серная

кислота и свинец.

Их утилизация должна осуществляться в

соответствии с действующими нормами.

Категорически запрещается выбрасывать

аккумуляторные батареи с прочими бытовыми

отходами.

Отслужившие элементы питания

пульта дистанционного управления и

аккумуляторные батареи следует сдавать на

специализированные пункты сбора отходов.

Порядок действий по пуску двигателя от

вспомогательной батареи или по зарядке

разряженной аккумуляторной батареи.

Общие сведения

Свинцово-кислотные стартерные

аккумуляторные батареи

Перед началом работ с АКБ примите меры

для защиты глаз и лица.

Любые работы с аккумуляторной батареей

следует проводить в хорошо проветриваемом

месте, вдали от источников открытого огня

и искр, чтобы не допустить взрыва или

воспламенения.

По окончании работ вымойте руки.

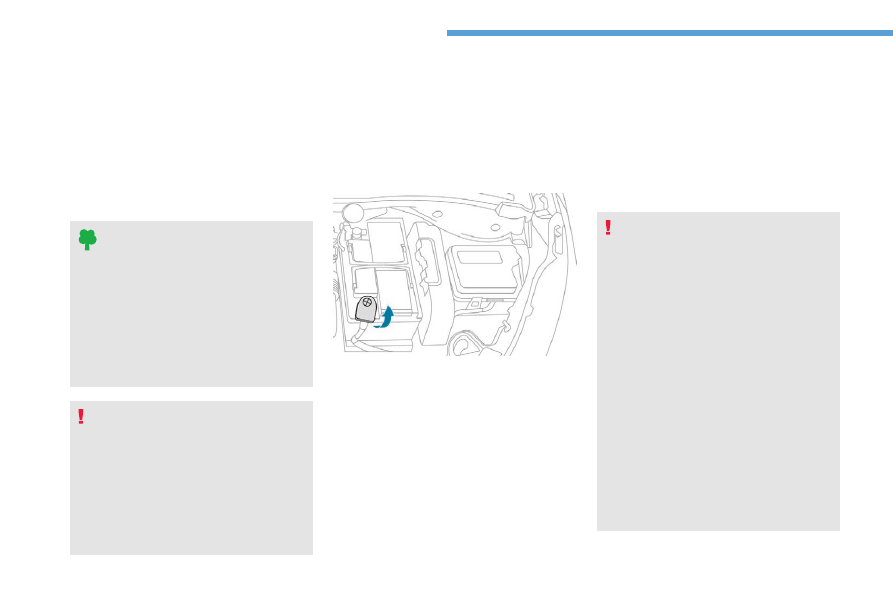

Доступ к аккумуляторной батарее

Аккумуляторная батарея расположена под капотом.

Для доступа к ней:

F

  Отоприте замок капота из салона и откройте

его.

F

  Закрепите капот на стойке.

F

  Снимите с батареи пластмассовый кожух,

закрывающий вывод (+).

Вывод (-) батареи недоступен. Вынесенная точка

подключения к "массе" расположена на двигателе.

Пуск двигателя от внешней

аккумуляторной батареи

Запрещается запускать двигатель от

зарядного устройства.

Запрещается использовать пуско-зарядное

устройство с напряжением 24 В и выше.

Сначала убедитесь, что номинальное

напряжение батареи-донора рассчитано на

12 вольт, а ее емкость, как минимум, равна

емкости разряженной батареи.

Оба автомобиля не должны контактировать

друг с другом.

Выключите все бортовые потребители

электрической энергии (радио,

стеклоочистители, световые приборы, т.п.).

Следите за тем, чтобы провода для запуска от

внешнего источника не располагались вблизи

подвижных узлов двигателя (вентилятора,

ремней и т.п.).

Запрещается отсоединять клемму (+) при

работающем двигателе.

Если штатная АКБ автомобиля разряжена,

двигатель можно запустить от дополнительной

батареи (внешней или расположенной на другом

автомобиле) при помощи стартерных кабелей или

от пуско-зарядного устройства (бустера).
