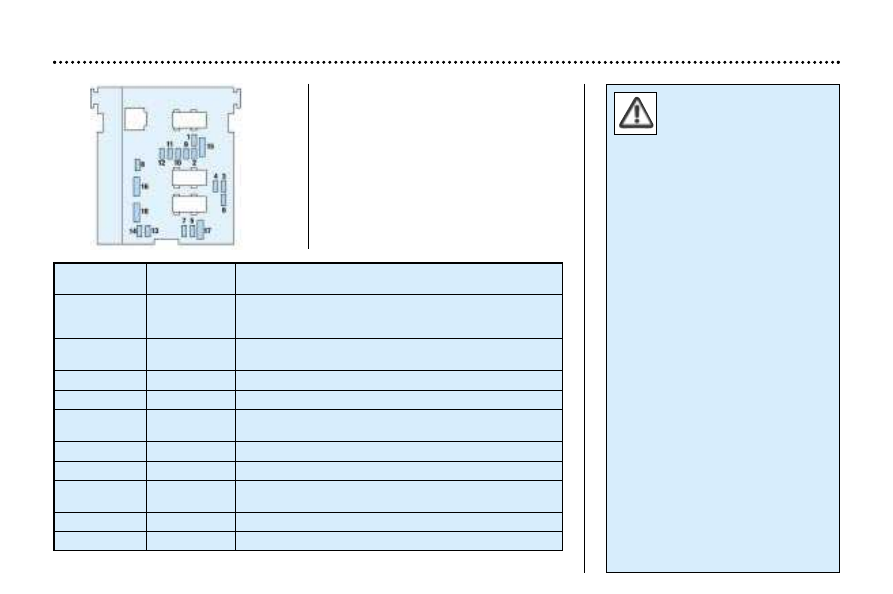

Блок предохранителей в

моторном отсеке

Блок предохранителей

Для  доступа  к  предохранителям  снимите
крышку  (блок  предохранителей  расположен
около аккумуляторной батареи).

После  завершения  работы  тщательно

закройте крышку блока предохранителей.

Электрооборудование  Вашего
автомобиля

рассчитано

на

работу как со стандартными,так и
дополнительными устройствами.

Перед

установкой

на

автомобиль

дополнительных

электрических

или

электронных

устройств

проконсультируйтесь  у  дилера  или  на
сервисной станции ПЕЖО.
Установка  некоторых  устройств  или  их
неправильное

подключение

может

вывести  из  строя  электрооборудование
автомобиля:

например,

электронные

блоки

управления,

магнитолу

или

генератор.
Изготовитель  автомобиля  не  несет
ответственность

за

те

неполадки,

которые возникли в связи с установкой на
автомобиль

дополнительного

оборудования, приобретенного  не  у
дилера  ПЕЖО  или  не  рекомендованного
фирмой ПЕЖО к применению, а также при
нарушении  инструкций  по  монтажу
дополнительного оборудования. Особенно
это  касается  устройств, потребляющих
ток более 10 мА.
*Электрические

предохранители,

рассчитанные

на

большой

ток,

обеспечивают  дополнительную  защиту
цепей  электрооборудования. Все  работы
с  ними  должны  производиться  на
сервисной станции ПЕЖО.

Номер

Номинальный

предохранителя

ток, А

Защищаемая цепь

1*

10

Фонари заднего хода, дубль-реле впрыска, датчик
температуры масла, датчик уровня масла, компрессор
системы кондиционирования.

2*

15

Топливный насос, электроклапан улавливателя
топливных паров

3*

10

Электронный блок.

4*

10

Компьютер двигателя и АКП.

5

10

Компьютер сажевого фильтра (FAP), реле
стеклоочистителя заднего стекла.

6

15

Передние противотуманные фары.

7

20

Омыватели фар.

8*

20

Компьютер бензинового двигателя с
непосредственным впрыском, Педаль сцепления.

9*

15

Левая фара ближнего света.

10*

15

Правая фара ближнего света.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО 406

46

Номер

Номинальный

предохранителя

ток, А

Защищаемая цепь

11*

10

Левая фара дальнего света.

12*

10

Правая фара дальнего света.

13*

15

Звуковой сигнал.

14

10

Насос омывателя ветрового и заднего стекол.

15*

30

Катушка зажигания, стеклоочиститель, кислородный датчик, датчик давления масла, система
впрыска.

16*

30

Компрессор, датчик температуры масла, датчик уровня масла, стоп-сигналы, генератор, датчик
попадания воды в дизтопливо, реле управления компьютером впрыска.

17*

30

Электрические регулировки положения сиденья пассажира.

18

40

Вентилятор климатической установки, стартер, малая скорость работы очистителя ветрового стекла.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО 406

47

Номер

Номинальный

предохранителя

ток, А

Защищаемая цепь

1

шунт

Общий для подушек безопасности.

2

5

Блок управления системой вентиляции.

3

10

Приборная панель.

4

5

Сигнал + после включения зажигания для интеллектуального коммутаторного блока.

5

Не используется.

6

10

Подрулевые переключатели.

7

15

Сирена охранной сигнализации.

8

10

Бортовая навигационная система.

9

5

Сигнал + аккумуляторной батареи для интеллектуального коммутаторного блока.

10

15

Автомагнитола.

11

10

Третий стоп-сигнал.

12

10

Правый стоп-сигнал.

13

20

Электрический стеклоподъемник двери водителя.

14

30

Питание заднего электрического стеклоподъемника.

15

+ аккумуляторной батареи разъема буксировочного устройства.

16

20

Запоминание регулировок сидений.

17

20

Электрические регулировки положения сиденья пассажира.

18

10

Подсветка прикуривателя, дисплей, подсветка выключателей, пепельницы, селектора
автоматической коробки передач.

Блок электрических предохранителей в приборной панели

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО 406

44

Номер

Номинальный

предохранителя

ток, А

Защищаемая цепь

19

10

Задние противотуманные фонари.

20

10

Задний правый и передний левый габаритные фонари.

21

10

Задний левый и передний правый габаритные фонари.

22

10

Освещение перчаточного ящика, фонарь местной подсветки, косметическое зеркало, плафоны
передний и задний, подсветка панели управления стеклоподъемниками, внутрисалонное
самозатемняющееся зеркало заднего вида.

23

20

Прикуриватель.

24

Не используется

25

20

Автомагнитола.

26

Не используется.

27

5

Реле задних электрических стеклоподъемников.

28

15

Электрообогреватели сидений.

R

5

Запасной предохранитель.

R2

10

Запасной предохранитель.

R3

30

Запасной предохранитель.

R4

20

Запасной предохранитель.

R5

15

Запасной предохранитель.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО 406

45
