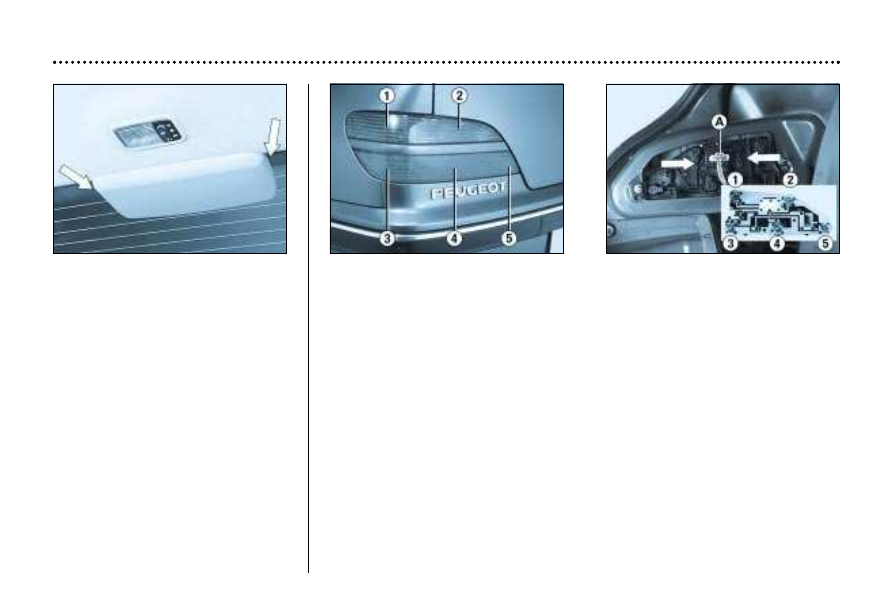

Третий стоп-сигнал автомобилей

с кузовом типа “седан”

(5 ламп W 5 W)

Нажмите  вниз  на  два  металлических
фиксатора,  расположенных  с  обеих
боковых  сторон  фонаря,  и  сдвиньте
крышку назад.

Выньте плату с лампами.

Замените перегоревшую лампу.

Задние комбинированные фонари автомобилей с кузовом типа “седан”

1 - Указатели поворота (лампа P 21 W)
2 - Фонари заднего хода (лампа P 21 W)
3 - Комбинированные фонари стоп-сигнала и габаритные огни (лампа P 21/5 W)
4 - Габаритные фонари (лампа P 21/5 W)
5 - Противотуманный фонарь (лампа P 21 W)

Замена всех пяти ламп заднего комбинированного фонаря производится из багажника:

- выньте крепежные элементы и затем снимите коврик;

- отсоедините разъем, нажав на лапку фиксатора А ;

- выньте плату с лампами, сжав фиксаторы;

- замените перегоревшую лампу.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО 406

40

Задние комбинированные

фонари автомобилей с кузовом

типа “универсал”

Фонари в задних крыльях

Чтобы  снять  боковую  панель  грузового
отсека,  потяните  ее  на  себя  за  ручку  и
вытащите панель вверх.

Откройте  лючок  с  помощью  ключа
зажигания.

Снимите  клемму  с  проводами,  нажав  на
металлическую кнопку А.

Отверните барашковую гайку В.

Снимите фонарь.

Чтобы достать лампы, нажмите на лапку
фиксатора и выньте патрон с лампами.
1 - Комбинированный  фонарь  стоп-

сигнала/габаритного  огня  (тип

лампы P 21/5 W)

2 - Фонарь  указателя  поворота  (тип

лампы P 21 W)

Замените неисправную лампу.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО 406

41

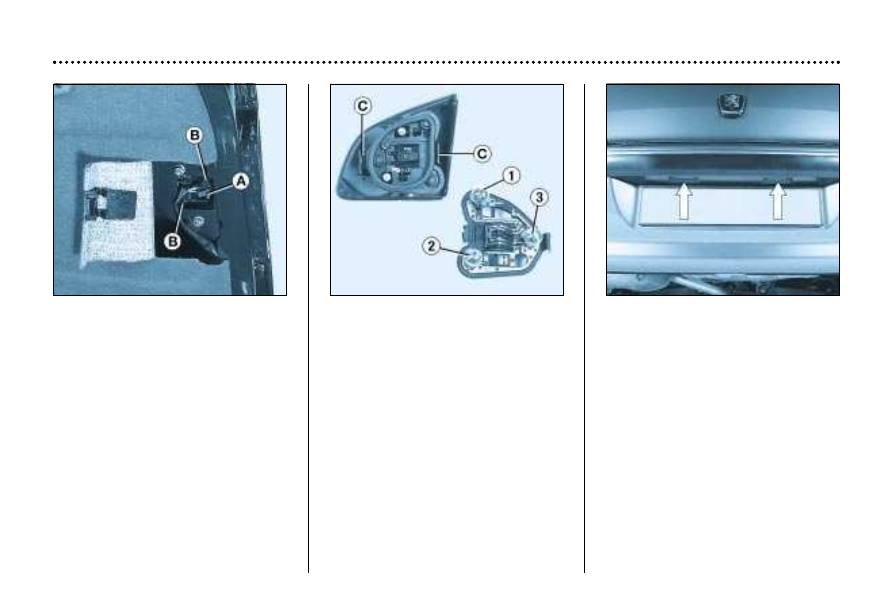

Задние комбинированные фонари

двери задка

Откройте лючок, нажав на его фиксатор.

Отсоедините  клемму  с  проводами,
нажав на лапки фиксатора А.

Отверните две гайки.

Выньте  фонарь,  нажав  не  две  лапки
фиксатора В.

Выньте плату с лампами, нажав на лапки
фиксатора С.

Замените перегоревшую лампу.
1 - Габаритные  фонари  (тип  лампы  Р

21/5 W).

2 - Фонари заднего хода (тип лампы Р

21 W).

3 - Противотуманный  фонарь  (тип

лампы Р 21 W).

Фонари освещения номерного

знака (тип ламп W 5 W)

Снимите прозрачную крышку фонаря.

Замените перегоревшую лампу.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО 406

42

ЗАМЕНА ЭЛЕКТРИЧЕСКОГО

ПРЕДОХРАНИТЕЛЯ

Два блока электрических предохранителей
находятся  в  приборной  панели  и  в
моторном отсеке.

Блок электрических

предохранителей в приборной

панели

С помощью монетки поверните три винта
на четверть оборота. Потяните за рычаг

А и  откройте  крышку,  чтобы  получить
доступ к предохранителям.

Замена предохранителей

Перед  заменой  сгоревшего  предохранителя  необходимо  выяснить  и  устранить  причину
неисправности. Номера предохранителей нанесены на панели блока предохранителей.

Для демонтажа предохранителей используйте специальный пинцет А, который закреплен
на панели блока предохранителей.

Всегда  заменяйте  сгоревший  электрический  предохранитель  на  предохранитель

того же номинала.

Исправный

Сгоревший

Пинцет А

Снимите  нижнюю  обивку  приборной  панели,  чтобы  получить  доступ  к  интеллектуальному
коммутационному блоку.

Номер

Номинальный

Защищаемая цепь

ток, А

A

20

Запирание/Отпирание -

Суперблокировка.

B

10

Задний противотуманный фонарь.

C

40

Наружные зеркала с электрообогревом.

D

15

Задний стеклоочиститель.

E

30

Электрические стеклоподъемники.

F

15

Питание приборной панели, дисплей,
автомагнитола, бортовая навигационная
система, кондиционер воздуха.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЖО 406
