ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

150

   Номер

предохранителя

   Номинальный

ток

   Защищаемая цепь

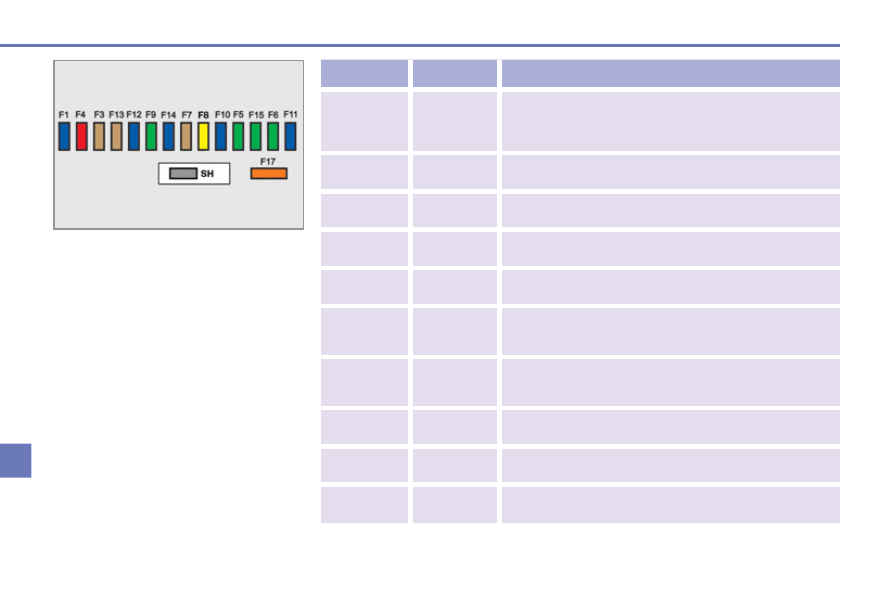

   F8

   20 A

 Автомагнитола, радиотелефон, многофункциональный

дисплей, часы, подрулевые переключатели,

коммутационный блок прицепа.

   F9

   30 A

 Розетка 12 В передняя, розетка 12 В задняя (SW).

   F10

   15 A

 Свободен.

   F11

   15 A

 Диагностический разъем, цепь слабого тока замка

зажигания, ЭБУ автоматической коробки передач.

   F12

   15 A

 Датчик дождя/освещенности, усилитель, коммутационный

блок прицепа, модуль учебного автомобиля.

   F13

   5 A

 Коммутационный блок двигателя, реле системы ABS,

двухфункциональный контактор тормозной системы.

   F14

   15 A

 Комбинация приборов, панель контрольных ламп ремней

безопасности, корректор фар, кондиционер воздуха, система

"свободные руки", ЭБУ парктроника, подушки безопасности.

   F15

   30 A

 Запирание замков.

   F17

   40 A

 Обогрев заднего стекла и наружных зеркал заднего вида.

   SH

   -

 Шунт PARC.

9

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

151

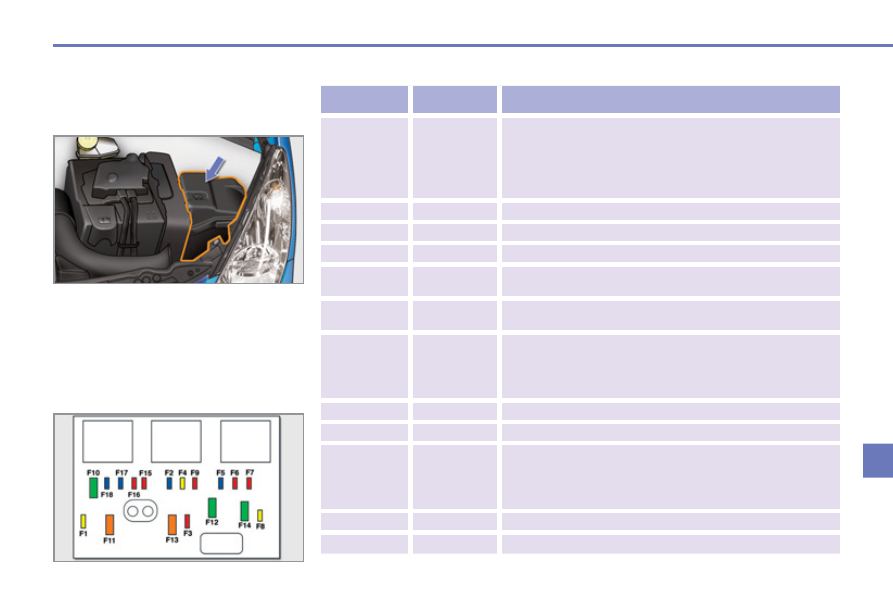

  Предохранители моторного отсека

 Блок предохранителей расположен в мотор-

ном  отсеке  возле  аккумуляторной  батареи

(слева).

  Доступ к предохранителям
   )   Снимите крышку с фиксаторов.
  )   Замените предохранитель (см. соответс-

твующий раздел).

  )   После замены плотно установите крышку

на  место,  чтобы  блок  предохранителей

был закрыт герметично.

  Перечень предохранителей

   Номер

предохранителя

   Номинальный

ток

   Защищаемая цепь

   F1

   20 A

 Питание ЭБУ двигателя и реле электродвигателя вентилятора

системы охлаждения, электромагнитные клапаны системы

распределения и адсорбера (1,6 л THP 16V), датчик расхода

воздуха (на дизелях), топливный насос высокого давления (на

дизелях), датчик воды в дизтопливе, электроклапаны системы

рециркуляции отработавших газов, подогрев воздуха (на дизелях).

   F2

   15 A

 Звуковой сигнал.

   F3

   10 A

 Омыватели ветрового и заднего стекол.

   F4

   20 A

 Омыватель фар.

   F5

   15 A

 Топливный насос (на бензиновых двигателях), электромагнитные

клапаны системы турбонаддува (1,6 л THP 16V).

   F6

   10 A

 Датчик  скорости  движения  автомобиля,  автоматическая

коробка передач.

   F7

   10 A

 Электрический усилитель рулевого управления, реле

коммутатора с системой защиты (на дизелях).

   F8

   25 A

 Выключатель стартера.

   F9

   10 A

 ЭБУ систем ABS/ESP, контактор тормозной педали.

   F10

   30 A

 Компоненты системы ЭСУД двигателя (бензиновый двигатель:

катушки зажигания, электроклапаны, кислородные датчики,

инжекторы, подогреватели, управляемый термостат)

(дизельный двигатель: электроклапаны, подогреватели).

   F11

   40 A

 Вентилятор системы кондиционирования воздуха.

   F12

   30 A

 Медленная/быстрая скорость очистителя ветрового стекла.

9

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

152

   Номер

предохранителя

   Номинальный

ток

   Защищаемая цепь

   F13

   40 A

 Питание интеллектуального коммутационного блока

(+ после замка зажигания).

   F14

   30 A

 Подогреватель дизтоплива.

   F15

   10 A

 Левая фара дальнего света.

   F16

   10 A

 Правая фара дальнего света.

   F17

   15 A

 Левая фара ближнего света.

   F18

   15 A

 Правая фара ближнего света.

  *    Электрические  предохранители,  рассчи-

танные  на  большой  ток,  обеспечивают

дополнительную защиту цепей электрообо-

рудования. Все работы с ними должны про-

изводиться только в сервисной сети PEUGEOT

или в специализированном техцентре.

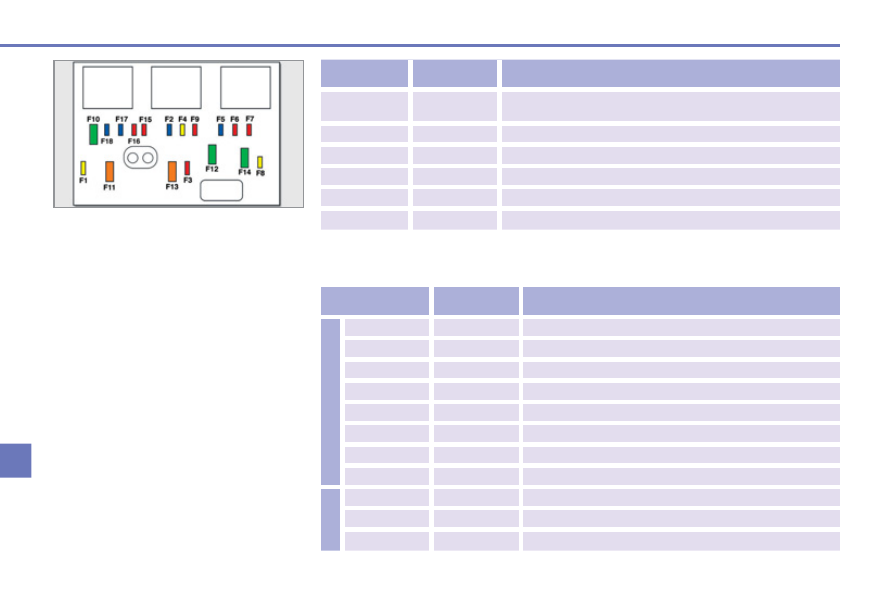

  Перечень предохранителей больших номиналов

   Номер

предохранителя

   Номинальный

ток

   Защищаемая цепь

  Бл

ок

 1



   MF1 *

   70 A

 Вентилятор системы охлаждения.

   MF2 *

   20 A/30 A

 Насос системы ABS/ESP.

   MF3 *

   20 A/30 A

 Электроклапаны ABS/ESP.

   MF4 *

   60 A

 Питание интеллектуального коммутационного блока.

   MF5 *

   60 A

 Питание интеллектуального коммутационного блока.

   MF6 *

   30 A

 Дополнительный вентилятор системы охлаждения двигателя (1,6 л THP 16V).

   MF7 *

   80 A

 Блок предохранителей салона.

   MF8 *

   30 A

 Свободен.

  Бл

ок

 2



   MF9 *

   80 A

 Блок системы подогрева (на дизелях).

   MF10 *

   80 A

 Электрический усилитель рулевого управления.

   MF11 *

   40 A

 Электрический двигатель Valvetronic (1,6 л THP 16V).

9

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

153

АККУМУЛЯТОРНАЯ БАТАРЕЯ

 Порядок действий при подзарядке батареи и

запуске  двигателя  от  дополнительной  акку-

муляторной батареи.

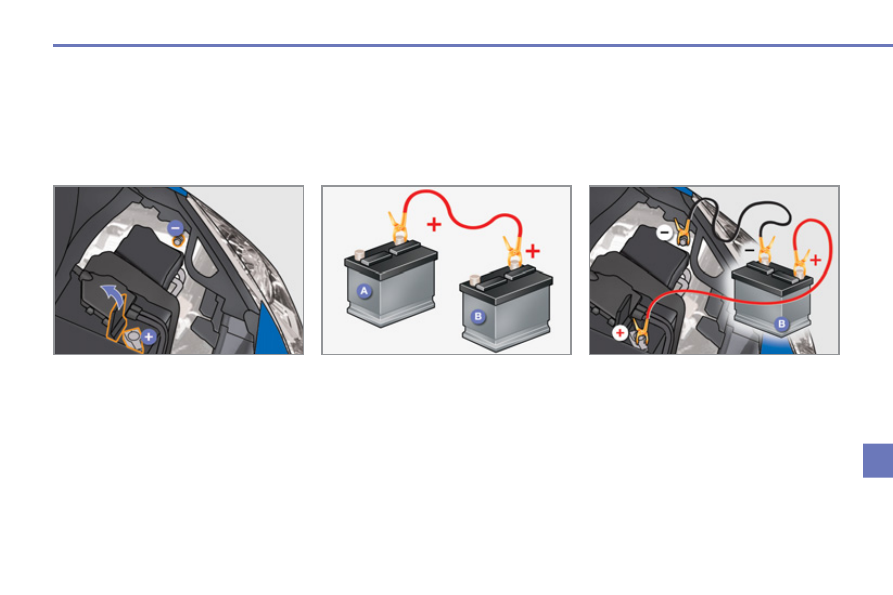

  Доступ к батарее

  Запуск двигателя от

дополнительной батареи

   )   Присоедините один конец красного про-

вода  к  выводу (+) неисправной  батареи

 A , а другой к клемме (+) дополнительной

батареи  B .

  )   Присоедините  один  конец  зеленого  или

черного  провода  к  выводу (-) дополни-

тельной батареи  B .

  )   Присоедините  другой  конец  зеленого

или черного провода к массе (-) автомо-

биля, расположенной подальше от АКБ.

  )   Запустите двигатель автомобиля-донора.
  )   Включите стартер и запустите двигатель

автомобиля с разряженной АКБ.

  )   Дождитесь  устойчивой  работы  двигате-

ля на холостом ходу и снимите соедини-

тельные провода.

 Аккумуляторная  батарея  расположена  под

капотом.
 Доступ к батарее:
   )   отоприте  замок  капота  из  салона  и  от-

кройте его,

  )   установите капот на упор,
  )   снимите пластмассовый кожух с вывода (+).
