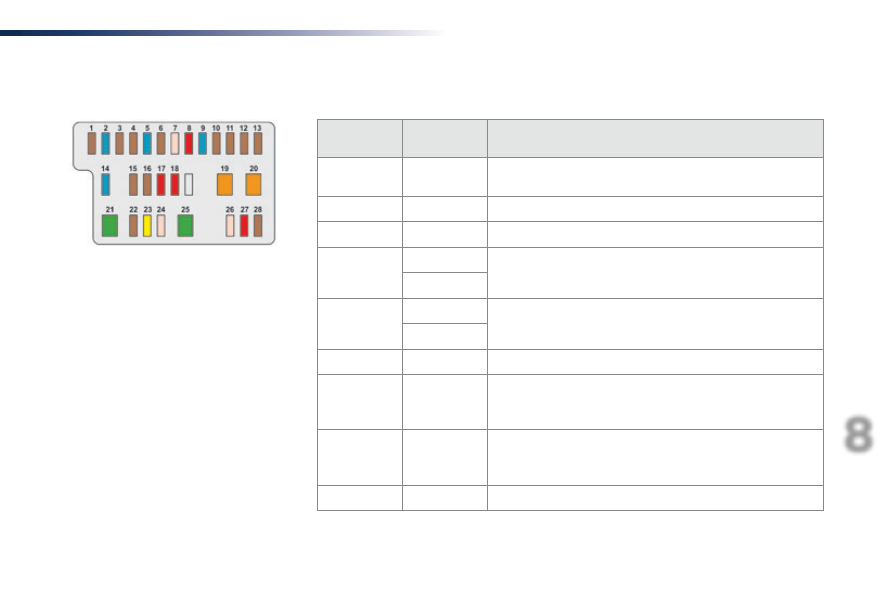

171

8

В случае неисправности

108_ru_Chap08_en-cas-pannes_ed01-2016

Предохранитель

№

Номинальный ток,

A

Защищаемая цепь

11

5

Блокировка рулевой колонки, система впрыска топлива,
коробка передач ETG

12

7,5

Подушки безопасности

13

5

Панель приборов, дисплей, система "стоп-старт"

14

15**

Рулевое управление, система впрыска топлива, стоп-сигналы

7,5*

15

7,5**

Система впрыска топлива, система "стоп-старт"

10*

16

7,5

Самодиагностика двигателя

17

10

Стоп-сигналы, третий стоп-сигнал, система впрыска
топлива, система ABS, система VSC, коробка передач
ETG, дистанционный ключ-пульт

18

10

Стояночные огни, подсветка номерного знака, задний
противотуманный фонарь, передние противотуманные фары,
задние фонари, регулятор подсветки панели приборов

19

40

Кондиционер воздуха

* Двигатель PureTech 82.
** Двигатель VTi 68.

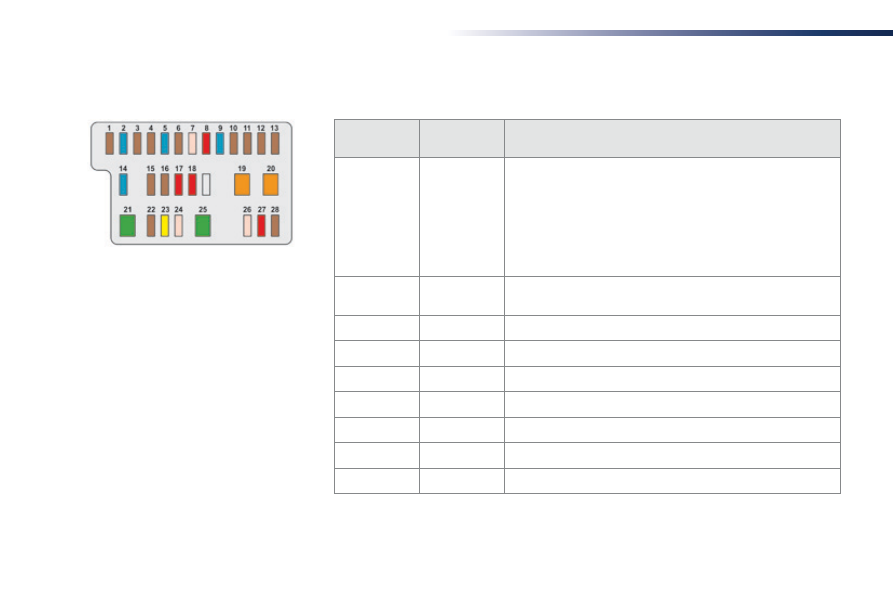

172

В случае неисправности

108_ru_Chap08_en-cas-pannes_ed01-2016

Предохранитель

№

Номинальный ток,

A

Защищаемая цепь

20

40

Кондиционер воздуха, самодиагностика двигателя,
стояночные огни, подсветка номерного знака, задний
противотуманный фонарь, передние противотуманные
фары, задние фонари, регулятор подсветки панели
приборов, стоп-сигналы, третий стоп-сигнал, система
впрыска топлива, система ABS, система VSC, коробка
передач ETG, дистанционный ключ-пульт, стеклоподъемники

21

30

Система впрыска топлива, система "стоп-старт", главный
коммутационный блок

22**

7,5

Система впрыска топлива

23**

20

Система впрыска топлива, система "стоп-старт"

24

25

Главный коммутационный блок

25

30

Стеклоподъемники

26

25

Стеклоподъемники

27

10

Кондиционер воздуха

28

5

Задний противотуманный фонарь

** Двигатель VTi 68.

173

8

В случае неисправности

108_ru_Chap08_en-cas-pannes_ed01-2016

Предохранитель

№

Номинальный ток,

А

Защищаемая цепь

1

10

Правая фара ближнего света

2

10

Левая фара ближнего света, корректор фар

3

7,5

Правая фара дальнего света

4

7,5

Левая фара дальнего света, панель приборов, дисплей

5

*

15

Система впрыска топлива

6

*

7,5

Система впрыска топлива

7

*

15

Система впрыска топлива

8*

7,5

Вентилятор системы охлаждения двигателя

9

7,5

Кондиционер воздуха

10**

7,5

Система впрыска топлива, стоп-сигналы, третий стоп-
сигнал

11

5

Плафон, подсветка багажника

12

10

Указатели поворотов, аварийная световая сигнализация, панель приборов, дисплей

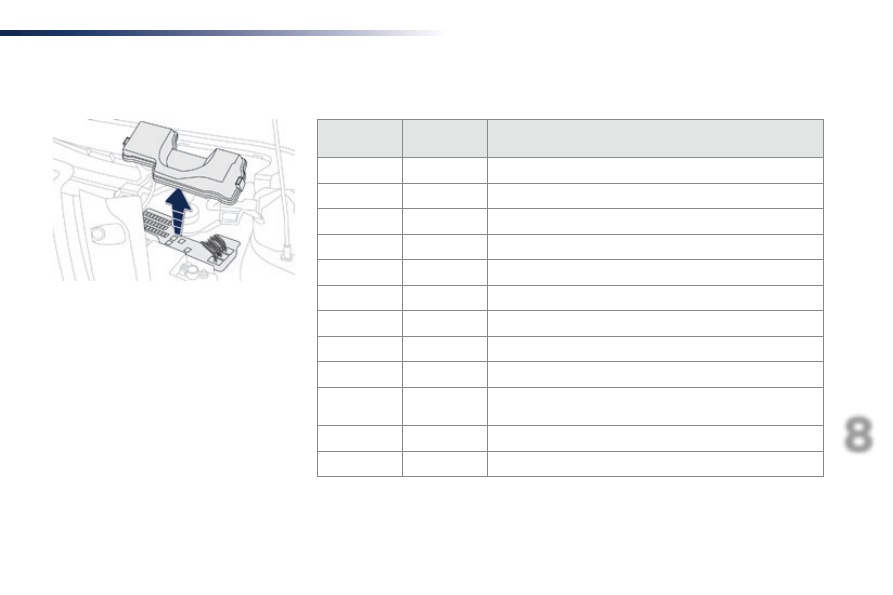

Предохранители в моторном отсеке

F

  Снимите с фиксаторов пластмассовый

кожух, расположенный под ветровым
стеклом, нажав на два язычка.

F

  Снимите крышку с блока

предохранителей, отжав выступ вправо,
чтобы открыть доступ к предохранителям.

После замены предохранителя тщательно
закройте крышку.

* Двигатель PureTech 82.
** Двигатель VTi 68.

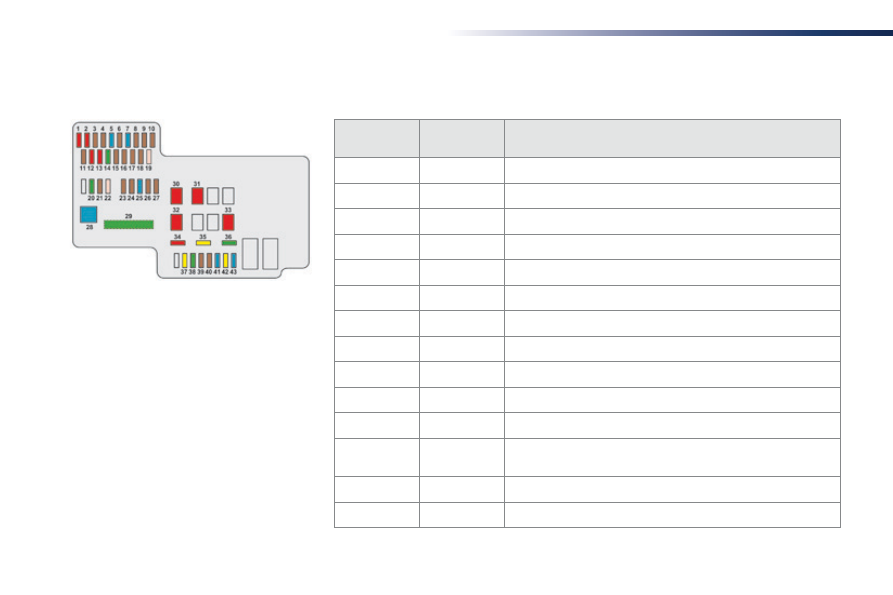

174

В случае неисправности

108_ru_Chap08_en-cas-pannes_ed01-2016

** Двигатель VTi 68.

Предохранитель

№

Номинальный ток,

A

Защищаемая цепь

13

10

Звуковой сигнал

14

30

Коммутационные блоки

15**

7,5

Коробка передач ETG

16

7,5

Система впрыска топлива

17

7,5

Дистанционный ключ-пульт

18**

7,5

Аккумуляторная батарея

19

25

Система впрыска топлива, вентилятор системы охлаждения двигателя

20

30

Стартер

21

7,5

Блокировка рулевой колонки

22

25

Передние световые приборы

23

7,5

Система впрыска топлива

24

7,5

Система впрыска топлива, стартер, коробка передач ETG,
система "стоп-старт"

25

15

Автомагнитола, дистанционный ключ-пульт

26

7,5

Панель приборов, дисплей
