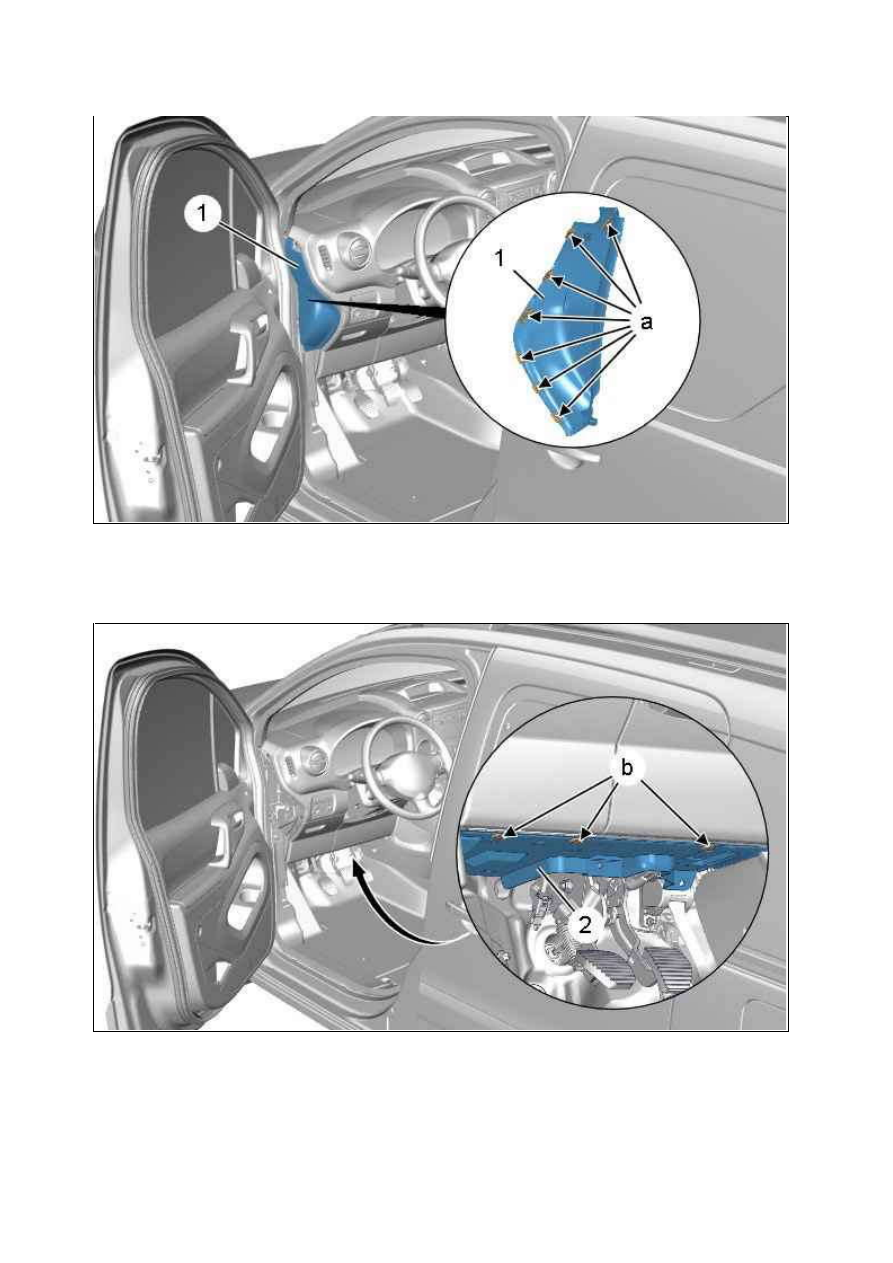

Отсоедините крепления боковой накладки панели приборов (1) (в "a") ; С помощью приспособления [1].
Снимите боковую облицовку приборной панели (1).

Отсоедините фиксаторы шумоизоляции (2) под приборной панелью (в "b") ; С помощью приспособления [1].
Снять обивку (2) под панелью управления.

Рисунок : C5FM0LZD

Рисунок : C5FM0M0D

18.01.2012

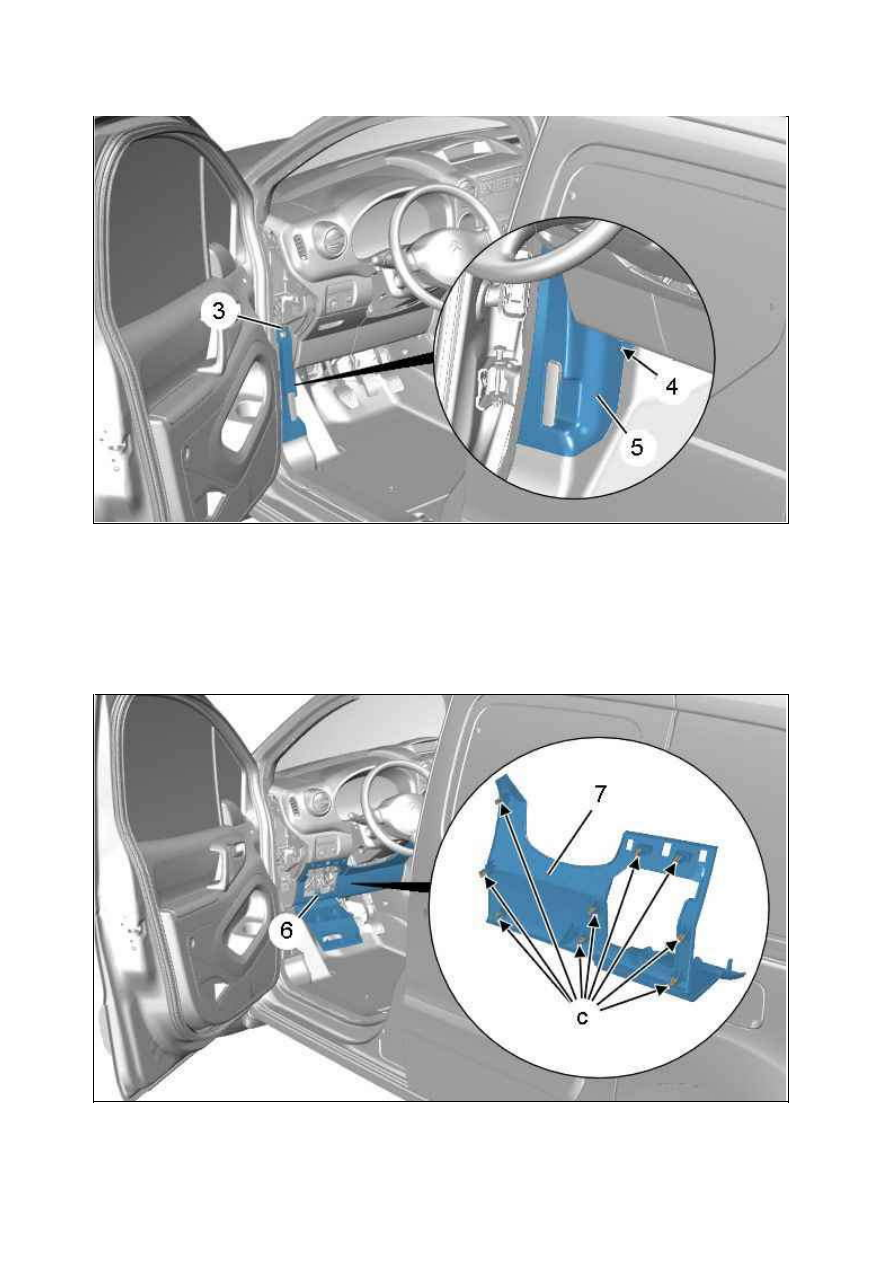

Снимите :



Болт (3)



Гайку (4)

Отсоедините облицовку передней стойки (5) ; С помощью приспособления [1].
Снимите отделку передней стойки (5).

Снимите болтов (6).
Отсоединить панель отделки ((7)) (в "c") ; С помощью приспособления [1].

Рисунок : C5FM0M1D

Рисунок : C5FM0M2D

18.01.2012

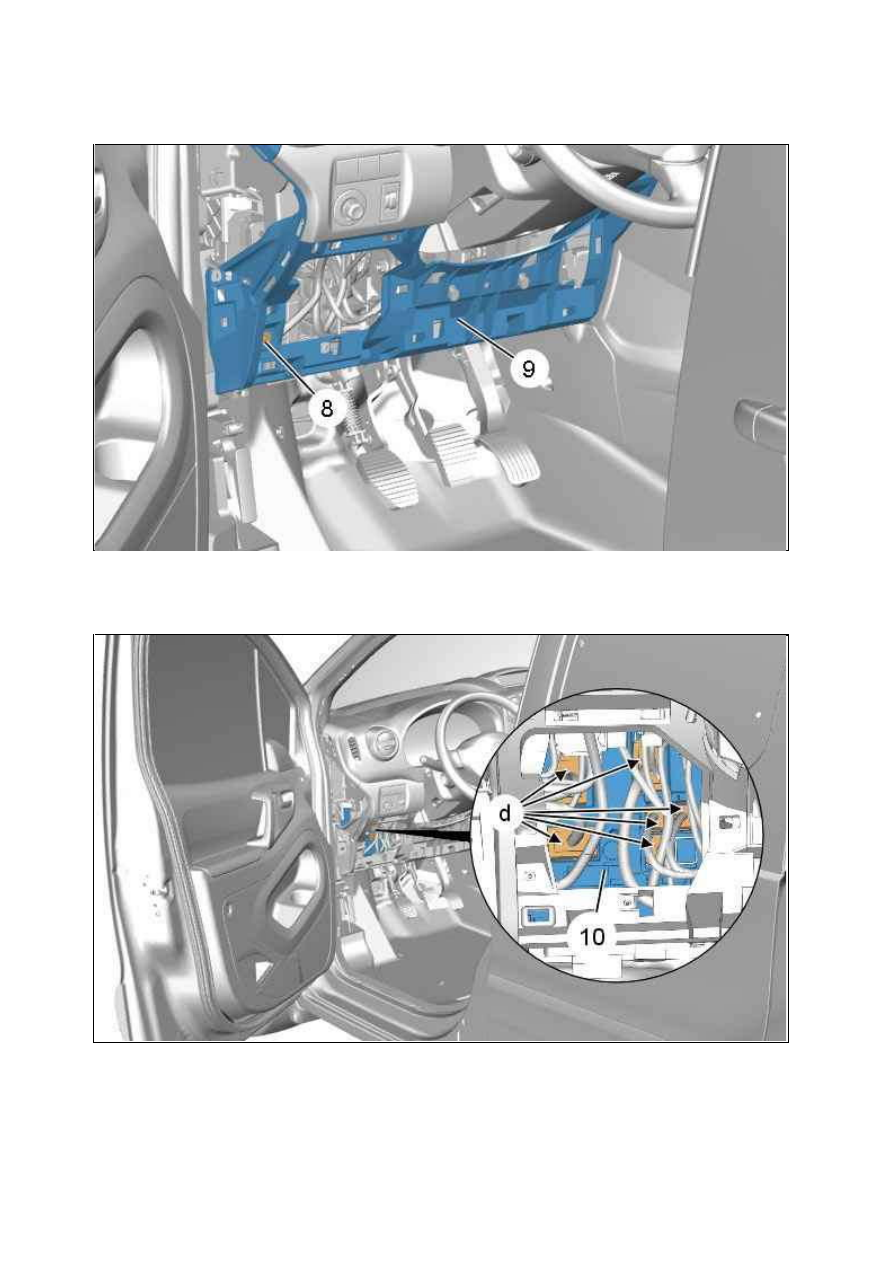

Снять панель отделки (7).

Снять винт (8) приборной панели (9).

Отделите и отведите в сторону разъемы (в "d")интеллектуального коммутационного блока (BSI) (10).

Рисунок : C5FM0M3D

Рисунок : C5FM0M4D

18.01.2012

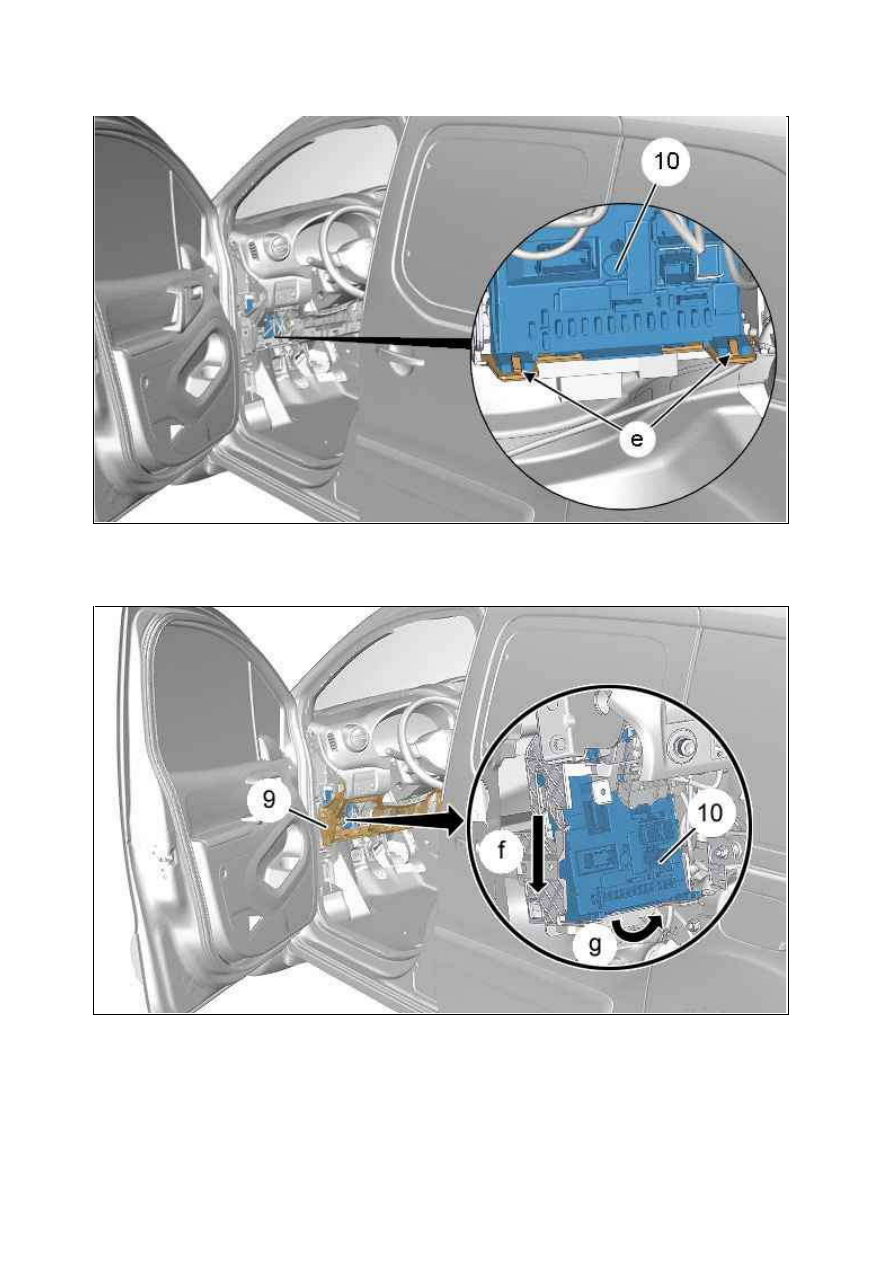

Отсоединить интеллектуальный коммутационный блок (BSI) (10) (в "e").

Отодвинуть : Панель приборов (9).
Отделить bsi (10) (В соответствии со стрелками "g", "f").

Рисунок : C5FM0M5D

Рисунок : C5FM0M6D
