Peugeot Partner (B9). Руководство - часть 434

СНЯТИЕ ­ У СТАНОВК А : ЛЮ ЧК А ЗАЛИВНОЙ ГОРЛОВИНЫ ТОПЛИВНОГО БАК А

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

Снимите задний брызговик

.

1.1. Лючка заливной горловины топливного бака

Открыть лючок заливной горловины топливного бака (1).
Снимите пробку с бака .
Повернуть на четверть оборота замок боковой сдвижной двери (2) (Доступ возможен через арку заднего
колеса).
Отделить замок боковой сдвижной двери (2).

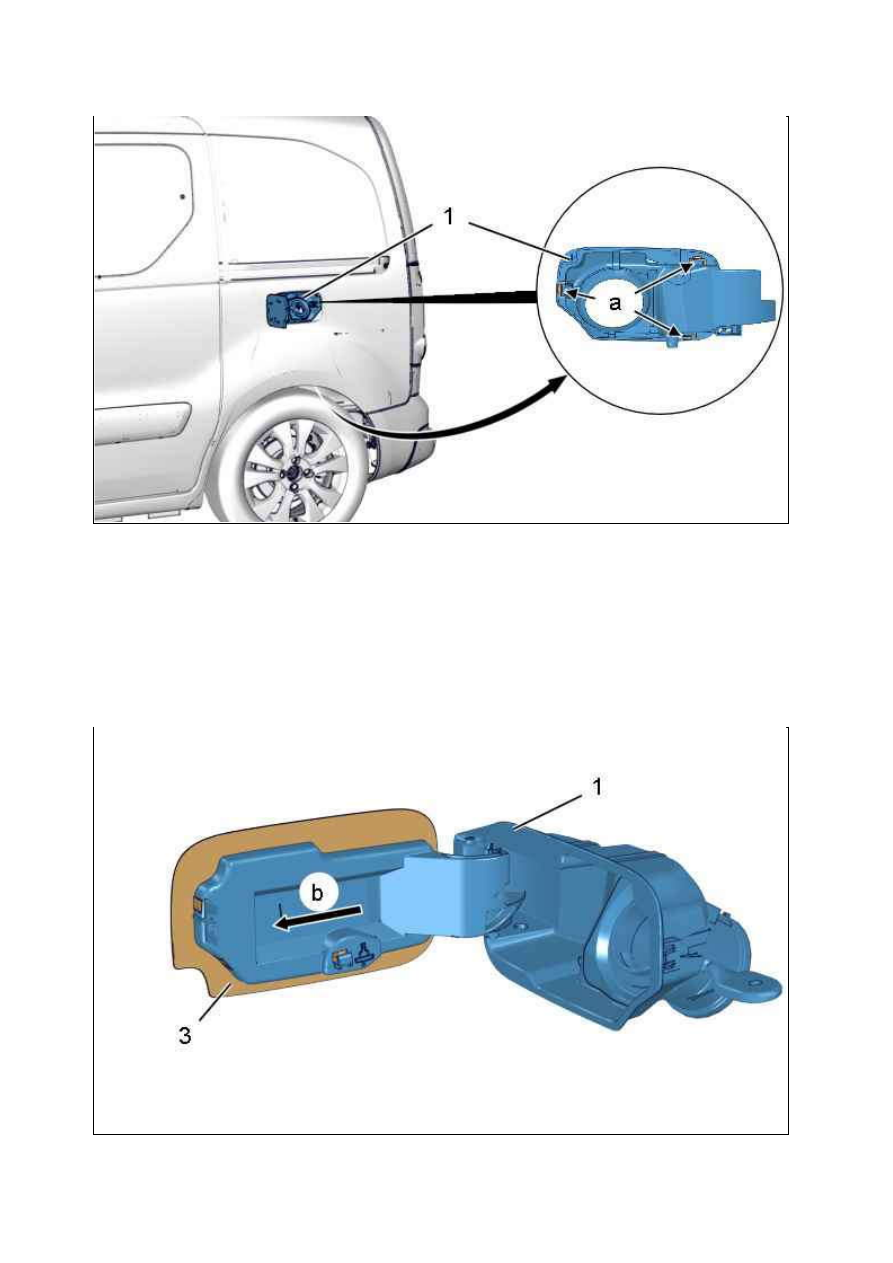

Рисунок : C4CM1MED

Отсоединить лючок заливной горловины топливного бака (1) ( в "a") (Доступ возможен через арку заднего
колеса).
Освободить и снять : Лючок заливной горловины топливного бака (1).

1.2. Декоративный элемент лючка заливной горловины топливного бака

ПРИМ ЕЧАНИЕ : Для следующей операции не требуется снимать лючок заливной горловины топливного
бака (1).

Рисунок : C4CM1MFD

Рисунок : B1HM0PED

Открыть лючок заливной горловины топливного бака (1).
Отделите : Накладку (3) лючка заливной горловины топливного бака (1) (как показано стрелкой "b").
Снимите : Накладку (3) лючка заливной горловины топливного бака (1).

2. У становка

Установка производится выполнением операций по снятию в обратном порядке.
Проверьте правильность функционирования электрооборудования.

СНЯТИЕ ­ У СТАНОВК А : СИСТЕМ А БЛОК ИРОВК И БОК ОВОЙ СДВИЖНОЙ

ДВЕРИ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

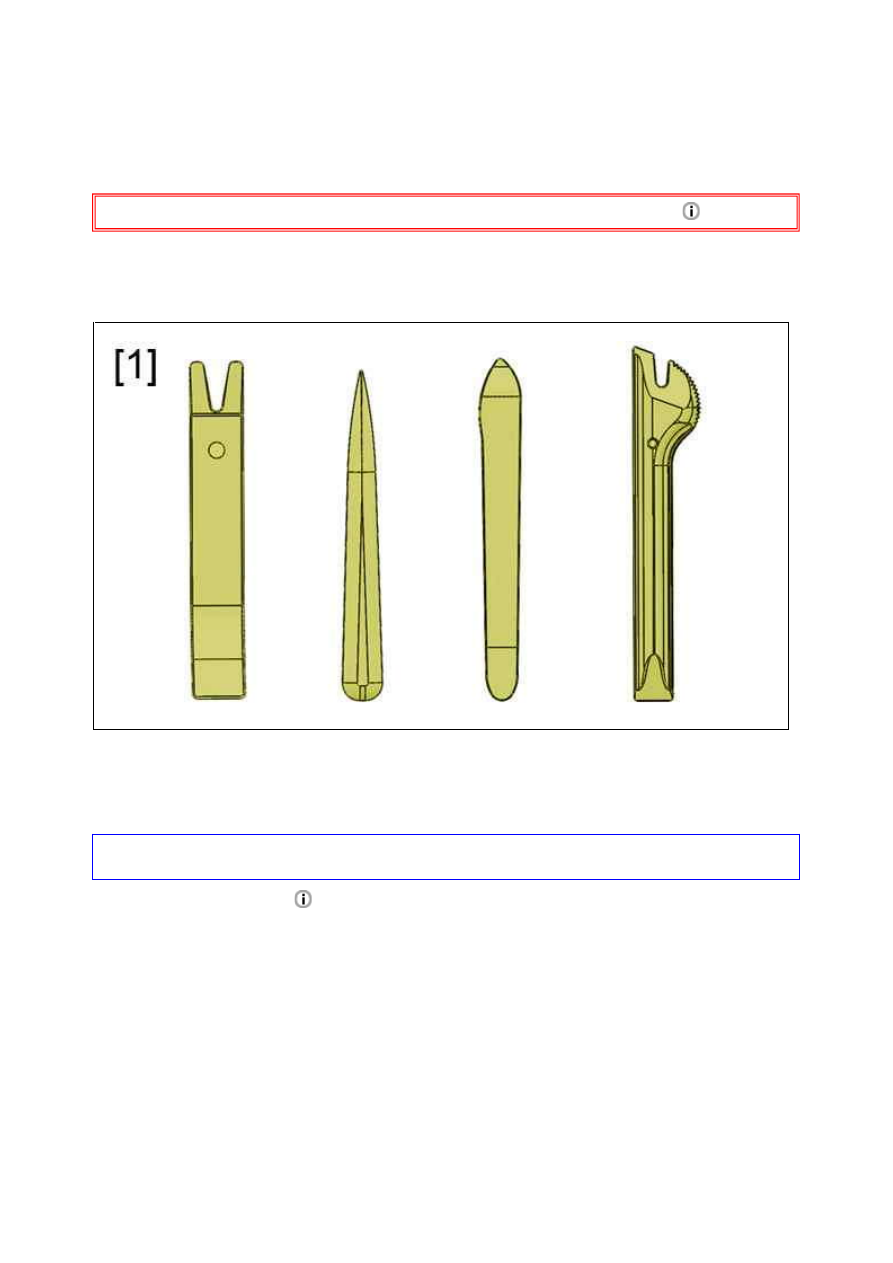

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Снятие

ВНИМ АНИЕ :  Перед  снятием  :  Отметьте  путь  прокладывания  системы  блокировки  боковой  сдвижной
двери.

Снимите задний брызговик

.

Рисунок : E5AP30WD
