2. Предварительные операции

Снимите :

Передний шарнир

Рычаг передней подвески

3. Снятие

3.1. Передний упругий шарнир

Рисунок : E5AM0MHD

М етка  Обозначение

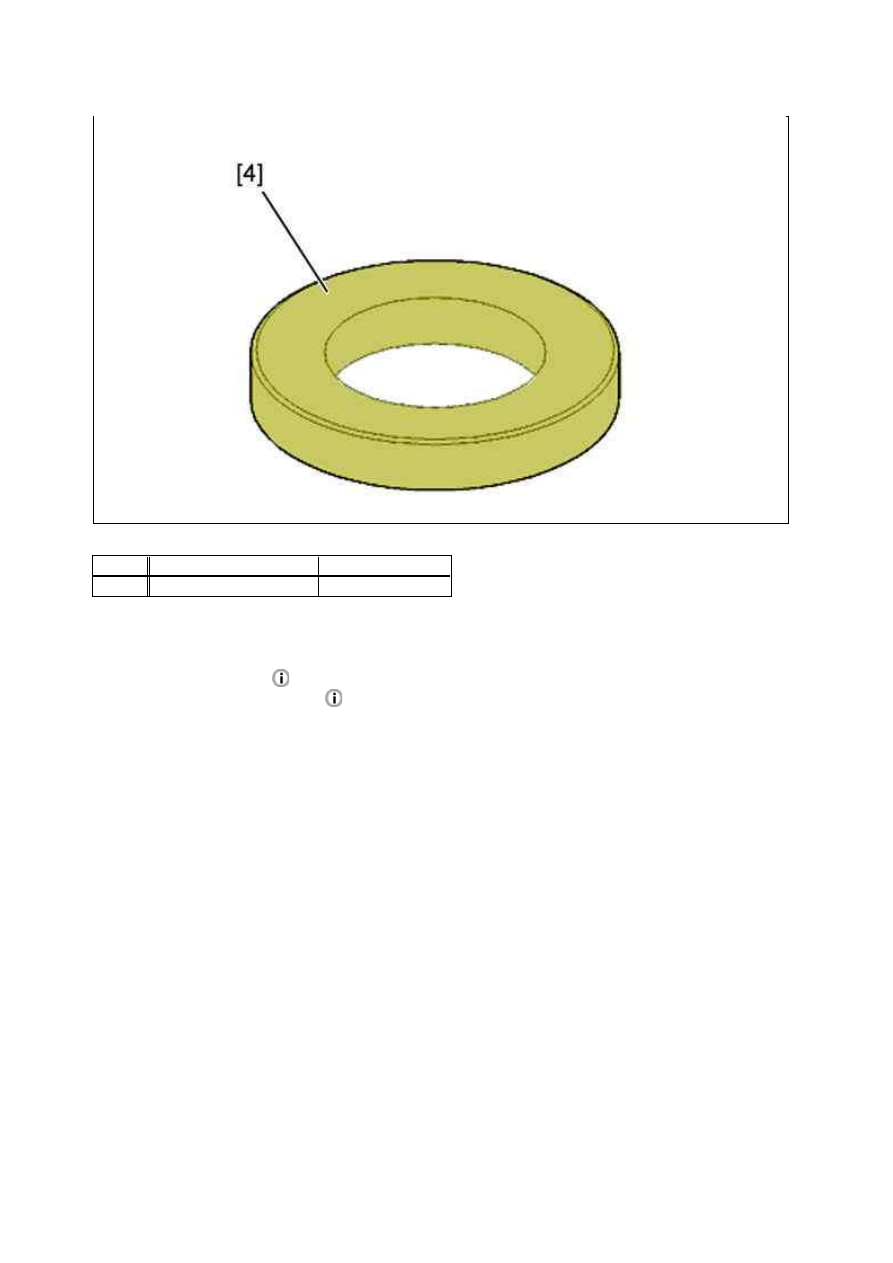

Номер (реферанс)

[4]

[/] установочная оправка  (­).0621.P

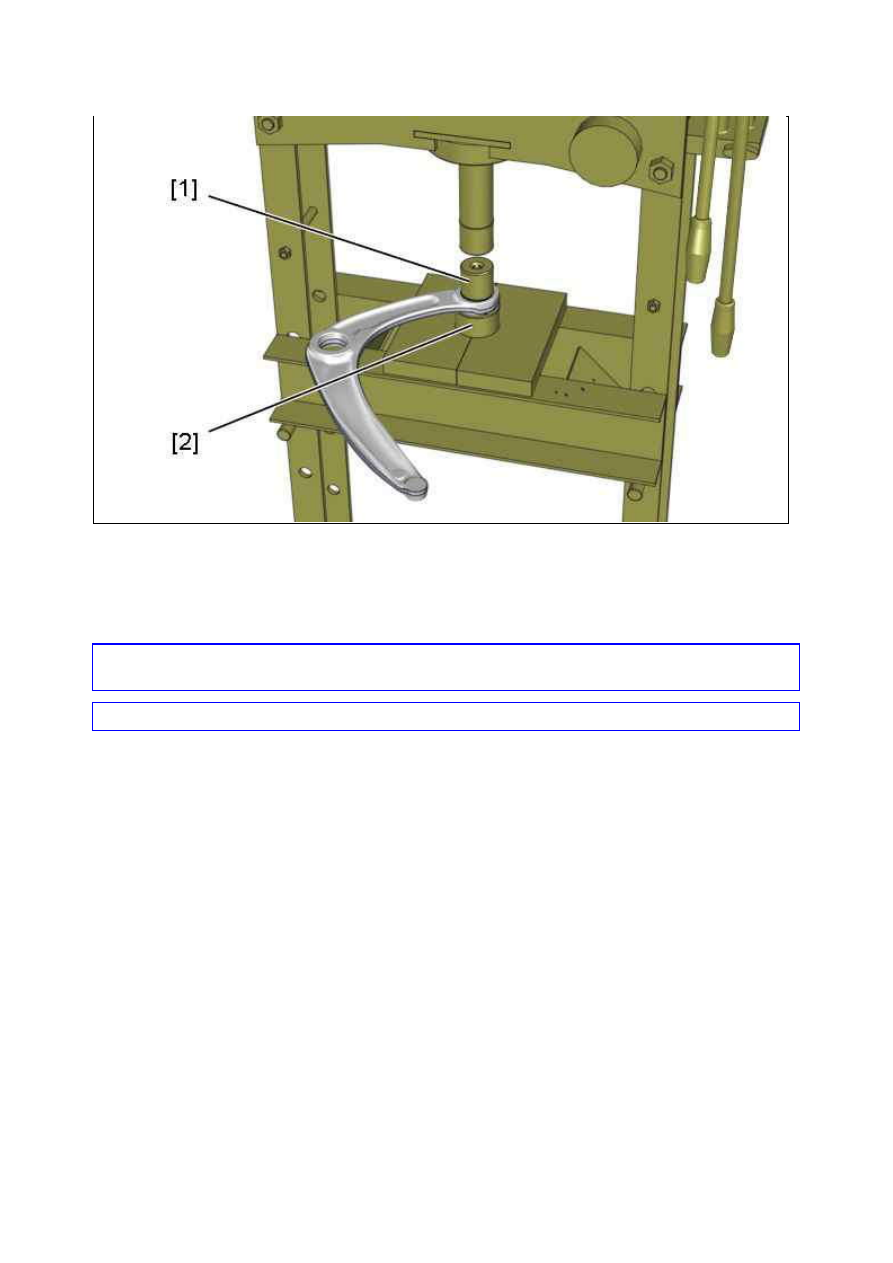

Установите приспособления [1]и [2]на упругий шарнир.
Извлечь упругий шарнир с помощью пресса.

3.2. Задний упругий шарнир

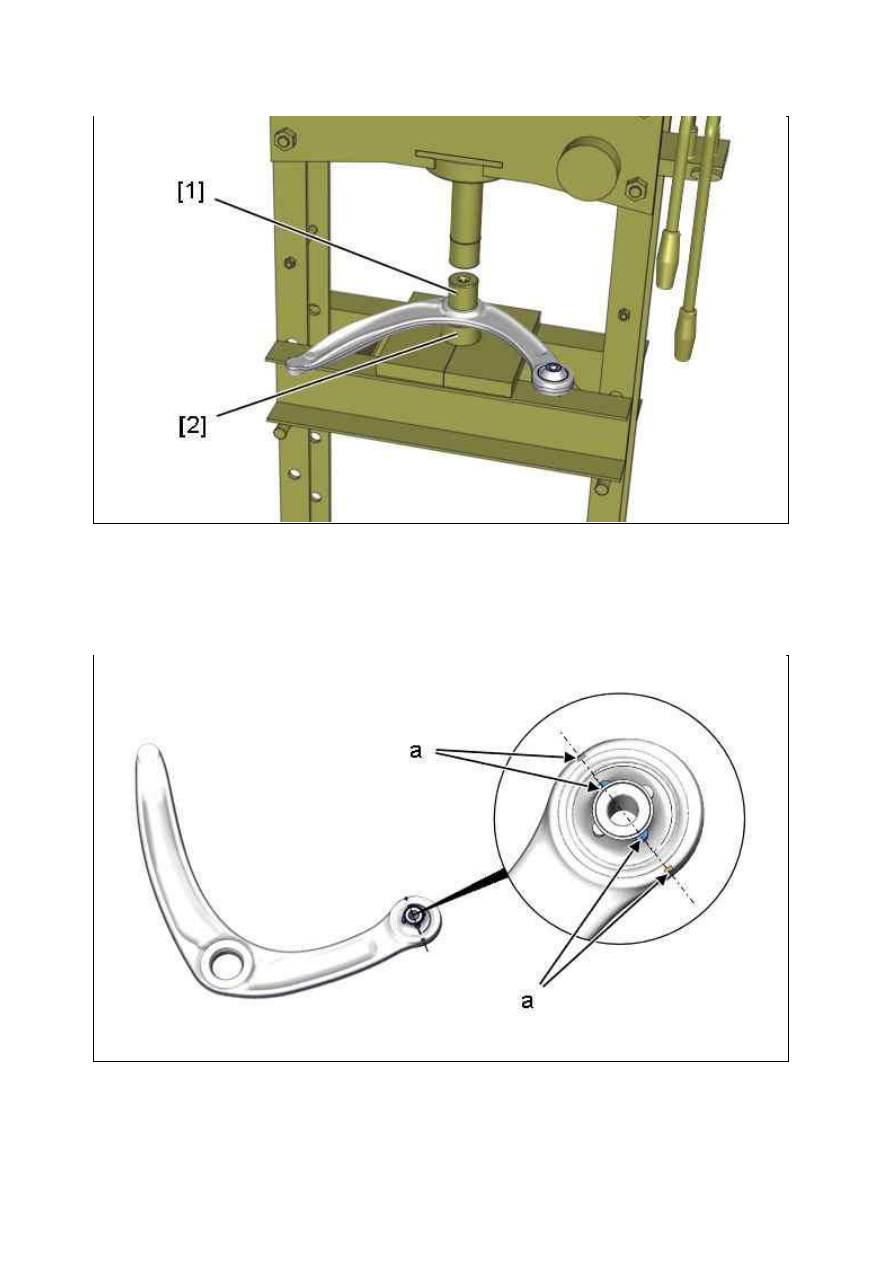

Отметитьс угловое положение заднего упругого шарнира на нижнем рычаге подвески (в "a").

Рисунок : B3CM05XD

Рисунок : B3CM05YD

Установите приспособления [1]и [2]на упругий шарнир.
Извлечь упругий шарнир с помощью пресса.

4. У становка

ВНИМ АНИЕ :  Сайлент­блоки  устанавливаются  с  натягом  в  рычаг  подвески.  Установка  сайлентблоков
должна осуществляться с усилием.

ВНИМ АНИЕ : Если хотя бы один сайлент­блок устанавливается свободно, заменить рычаг подвески.

4.1. Передний упругий шарнир

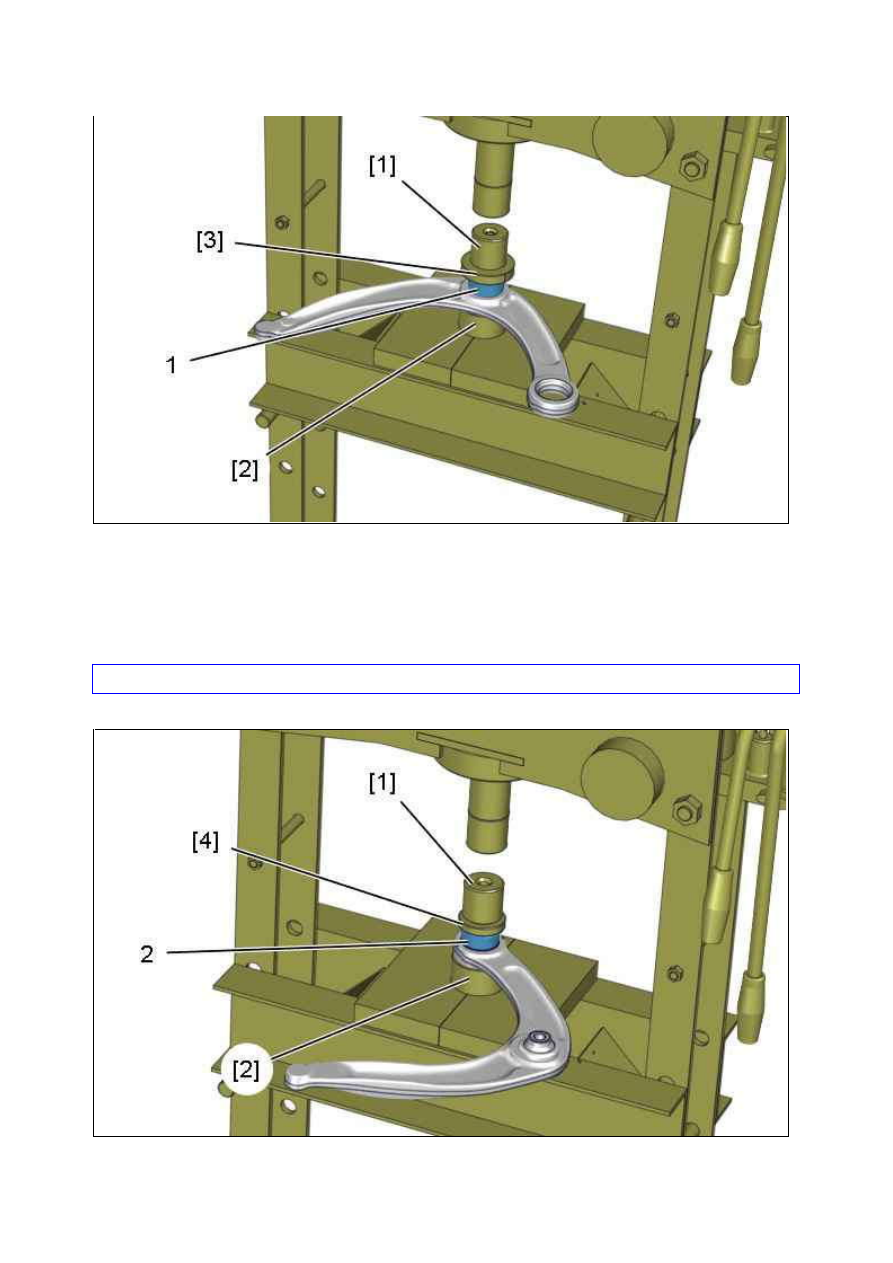

Рисунок : B3CM05ZD

Установите сайлент­блок (1).
Установить приспособления [2], [3] и [1] на сайлент­блок (1).
Запрессовывать упругий шарнир до упора приспособления [3] в нижний рычаг.
Снимите приспособления [1], [3], [2].

4.2. Задний упругий шарнир

ВНИМ АНИЕ : Соблюдать отмеченное положение сайлент­блока по отношению к рычагу подвески.

Рисунок : B3CM060D

Рисунок : B3CM061D
