Peugeot Partner (B9). Руководство - часть 357

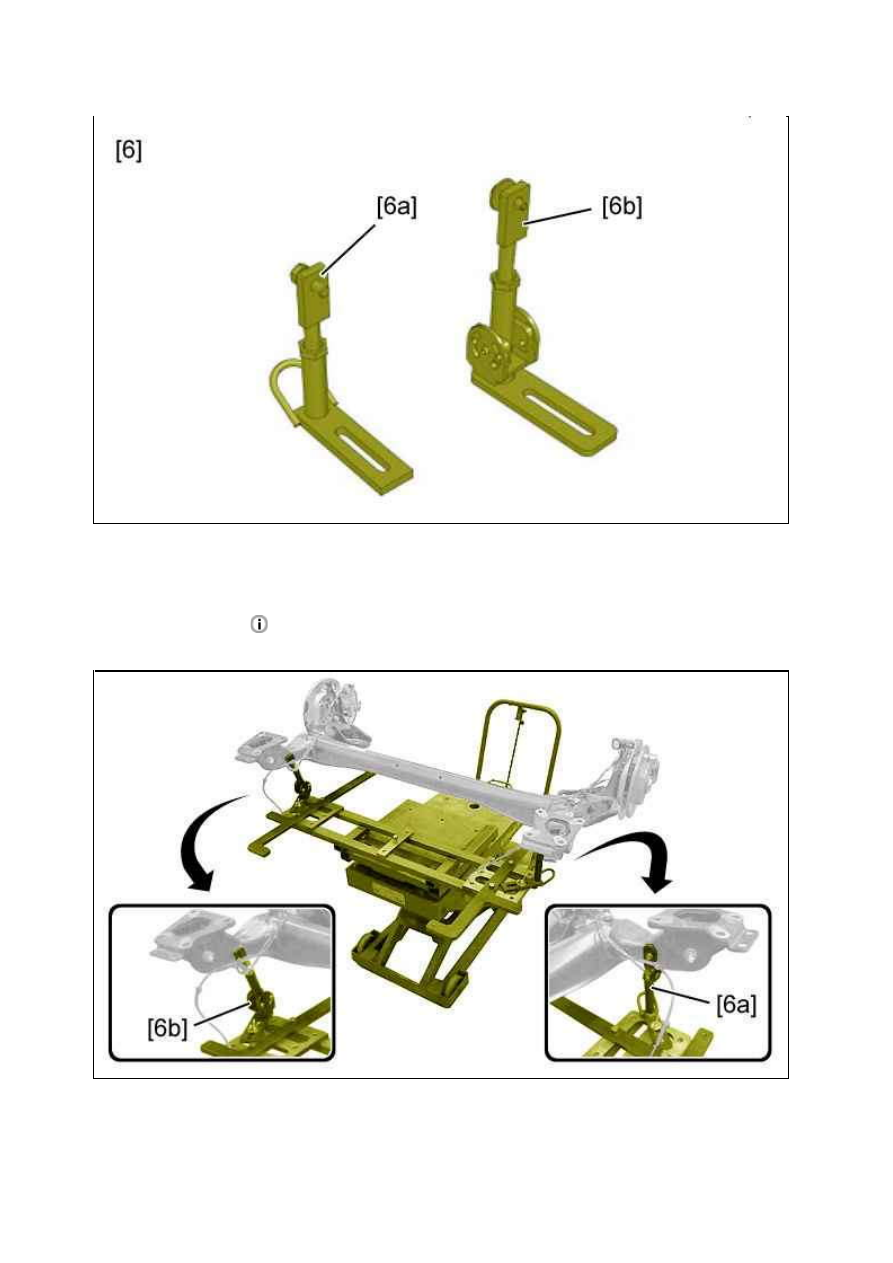

[6] Комплект опор (­).0005.

2. Снятие

Снимите задний мост

.

Зафиксировать задний мост ; При помощи приспособлений [6a], [6b].

Рисунок : E5AM0LTD

Рисунок : B3DM060D

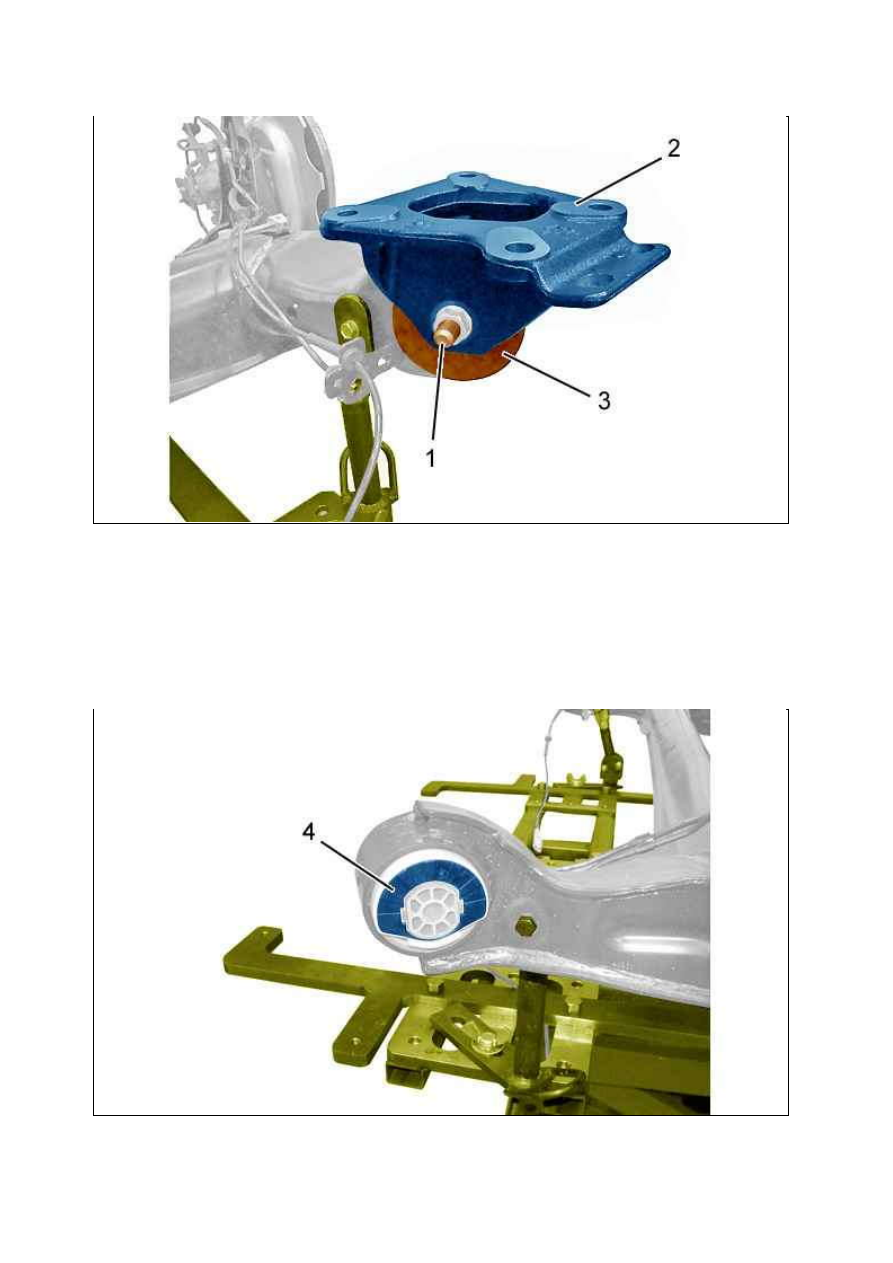

Снимите :



Болт (1)



Колпак (2)



Ш айба (3)

2.1. "гидравлический" сайлент­блок

Рисунок : B3DM061D

Рисунок : B3DM062D

ПРИМ ЕЧАНИЕ : Отметить установку шайбы (4) (Перед снятием).

Снимите : Ш айба (/)(4).

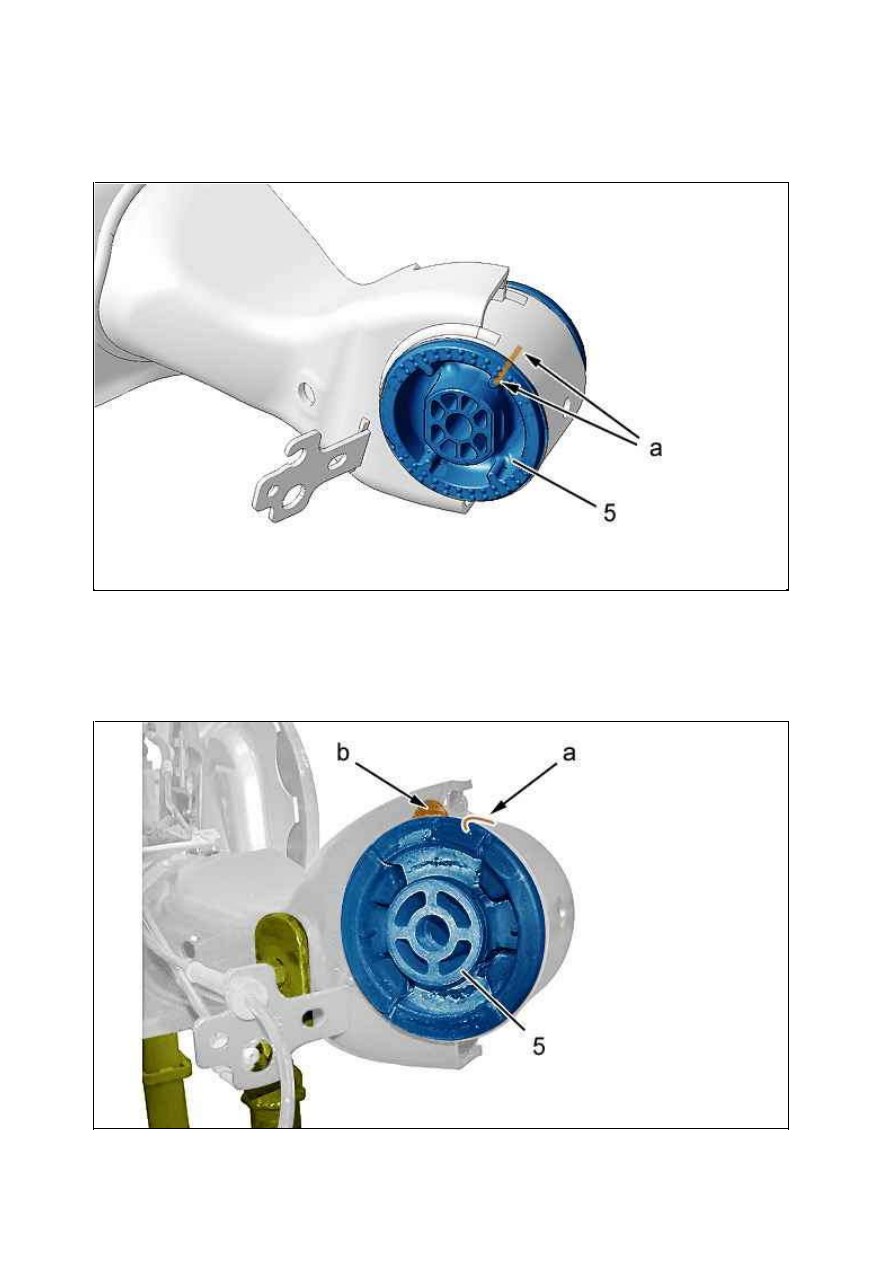

В зоне "a" отметьте чертой положение сайлент­блока (5) по отношению к рычагу подвески ; С помощью
тонкой линии ( в "a").

2.2. Составной сайлент­блок

Рисунок : B3DM063D

Рисунок : B3DM064D

В зоне "a" отметьте чертой положение сайлент­блока (5) по отношению к рычагу подвески.
Срезать выступ ( в "b").

2.3. Снятие (продолжение)

ПРИМ ЕЧАНИЕ : Проверить наличие смазки на болте приспособления /1/.

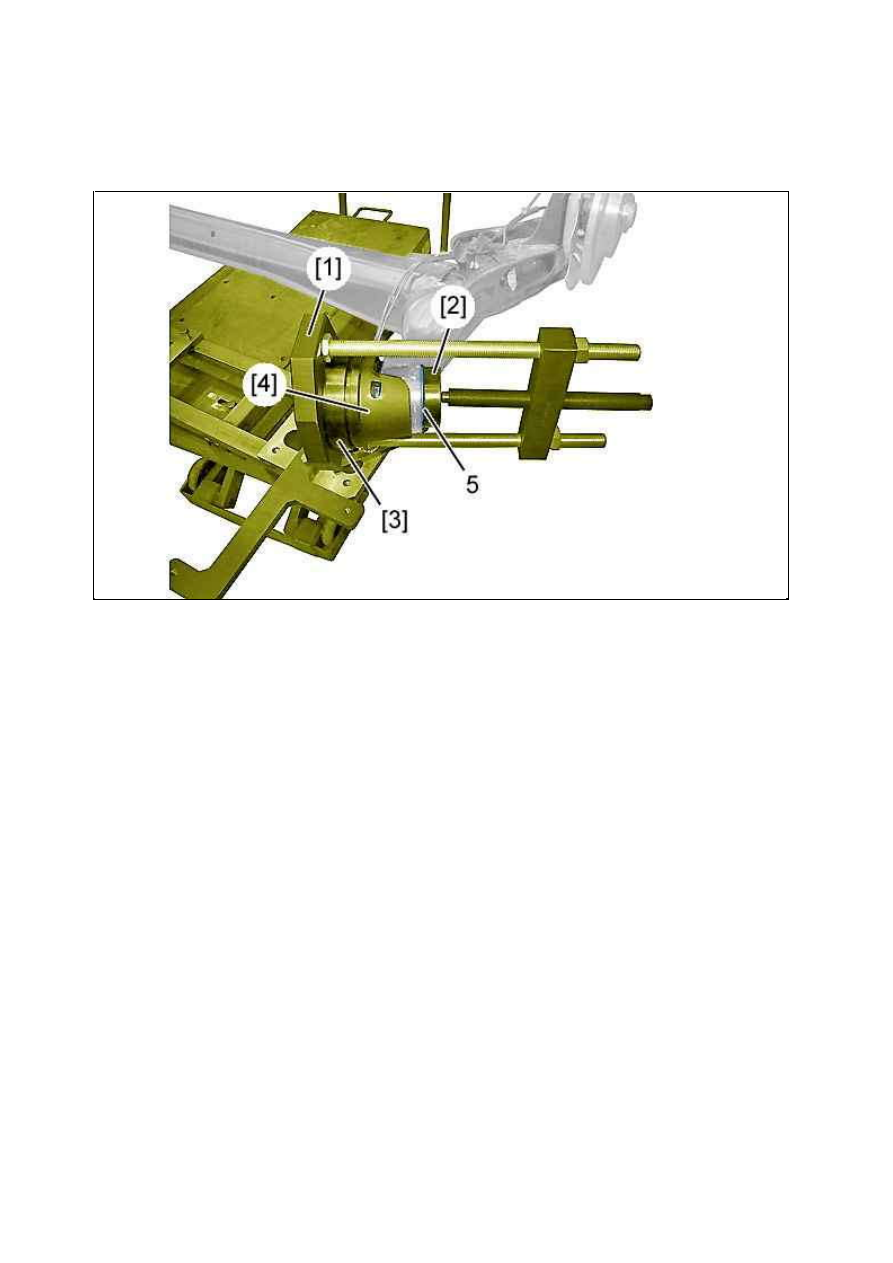

Установить приспособление /4/ на ступицу сайлент­блока(5).
Установить приспособления /1], [2/ и /3/ на эластичное соединение (5).
Извлеките сайлент­блок (5), завернув болт приспособления [1].
Снимите приспособления [1], [2], [3], [4].

3. У становка

Рисунок : B3DM065D
