Peugeot Partner (B9). Руководство - часть 294

(26) Люк в задней части крыши.
(27) Органы управления блокировкой / деблокировкой заднего лючка в крыше.

15. Подушки безопасности

15.1. Презентация

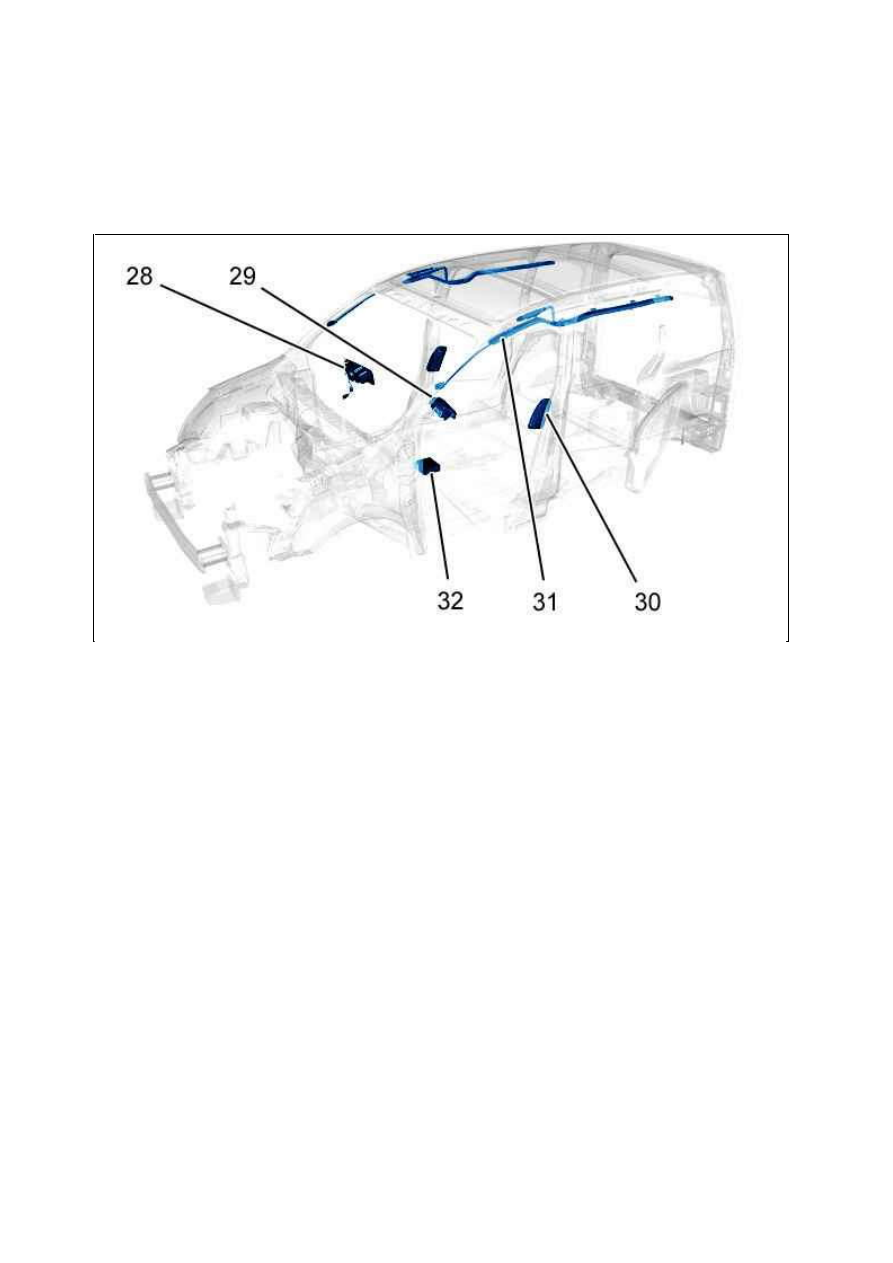

Состав системы подушек безопасности (в зависимости от варианта исполнения и страны поставки) :



(28) фронтальных подушки безопасности (пассажир)



(29) Фронтальная подушка безопасности водителя (водитель)



(30) Боковые передние подушки безопасности, встроенные в спинки передних сидений



(31) Оконные подушки безопасности



(32) Компьютер системы подушек безопасности, расположенный под центральной консолью

15.2. фронтальных подушки безопасности

Фронтальные подушки безопасности водителя и переднего пассажира имеют один генератор газа.
Передние подушки безопасности срабатывают при фронтальном ударе.
Объем подушек безопасности :



подушка безопасности водителя : 65 литров



Подушка безопасности пассажиров : 110 литров

Для доступа к подушке безопасности переднего пассажира необходимо снять нижний ящик для перчаток.
Стратегия срабатывания передних подушек безопасности определяется в блоке управления подушек
безопасности в зависимости от характера удара.

15.3. Передние боковые подушки безопасности

Боковые передние подушки безопасности предназначены для защиты в случае сильного бокового удара.
Боковые передние подушки безопасности встроены в сиденья водителя и переднего пассажира (Под
кожухом).
Боковые подушки безопасности позволяют снизить риск травмирования брюшной полости и грудной клетки.

15.4. шторки безопасности

Ш торы безопасности увеличивают безопасность при боковом ударе.

Рисунок : C4BM0X9D

Рисунок : E1AM090D

18.01.2012

Ш торы безопасности, расположенные под обивкой потолка с каждой стороны автомобиля, срабатывают
спереди и сзади, защищая водителя и пассажиров, сидящих у окон.
Ш торы безопасности позволяют снизить риск травмирования головы и груди.

ПРИМ ЕЧАНИЕ :  Боковые  подушки  безопасности  и  шторы  безопасности  одной  стороны  срабатывают
всегда одновременно.

15.5. Боковые датчики ускорения

2 датчика боковых подушек безопасности расположены в основании центральных стоек кузова за
преднатяжителями ремней безопасности с каждой стороны автомобиля.
2 датчика боковых подушек безопасности постоянно измеряют боковое замедление и посылают информацию
в блок управления подушек безопасности.

16. Сиденья

16.1. Переднее диванное сиденье

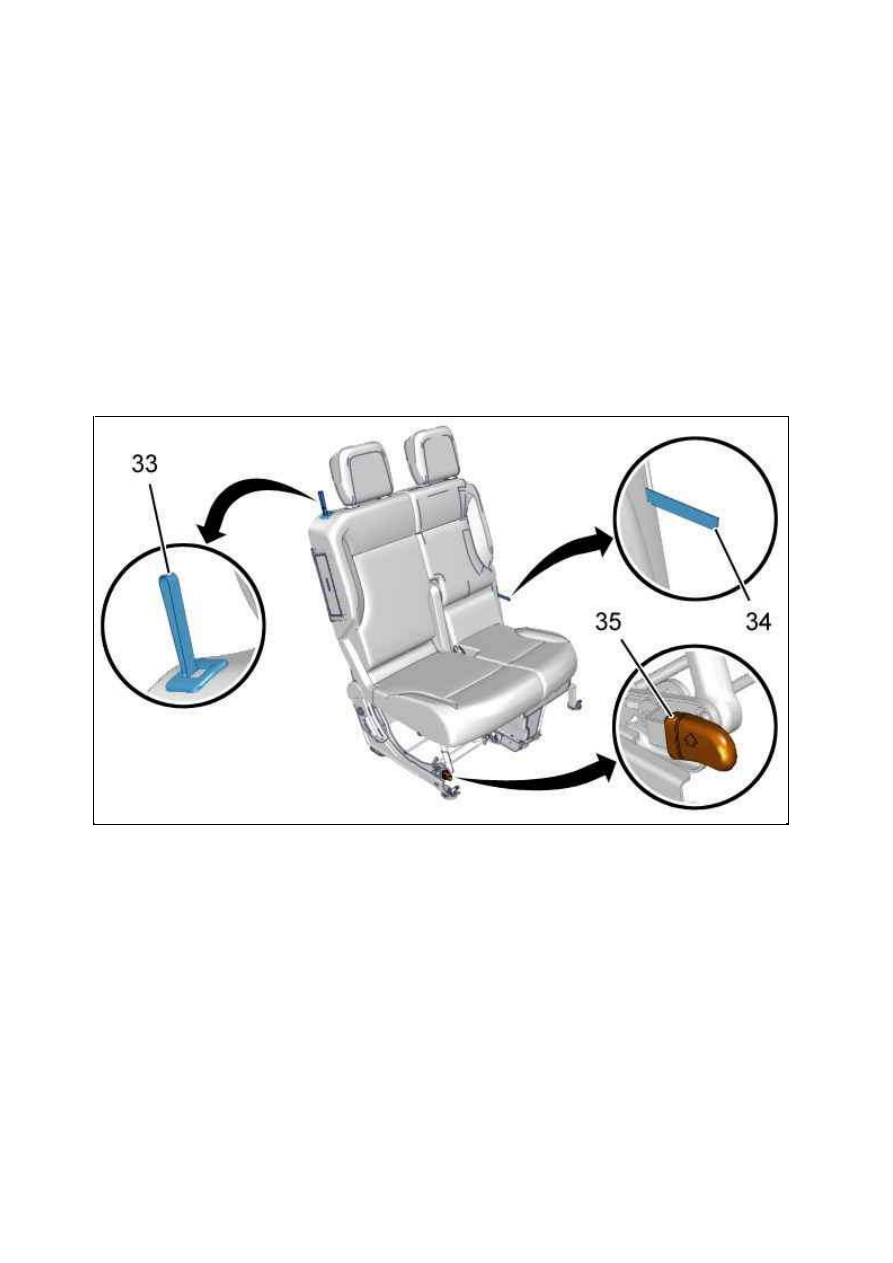

Рычажок (33) позволяет наклонить спинку сиденья переднего пассажира для перевозки длинных предметов.
Рычажок (34) позволяет приподнимать сиденье переднего пассажира для перевозки высоких предметов, а
также для облегчения доступа к бортовому инструменту.
Рычажок (35) позволяет наклонить спинку центрального сиденья для его использования в качестве
подлокотника или столика.

16.2. Задних сидений (Ряд 2)

Доступны 2 варианта :



3 Независимые задние сиденья



Заднего многоместного сиденья 1/3 ­ 2/3

Как независимые задние сиденья, так и секционное (1/3 ­ 2/3) заднее сиденье, можно складывать и
демонтировать.

Рисунок : C5GM0YHD

18.01.2012

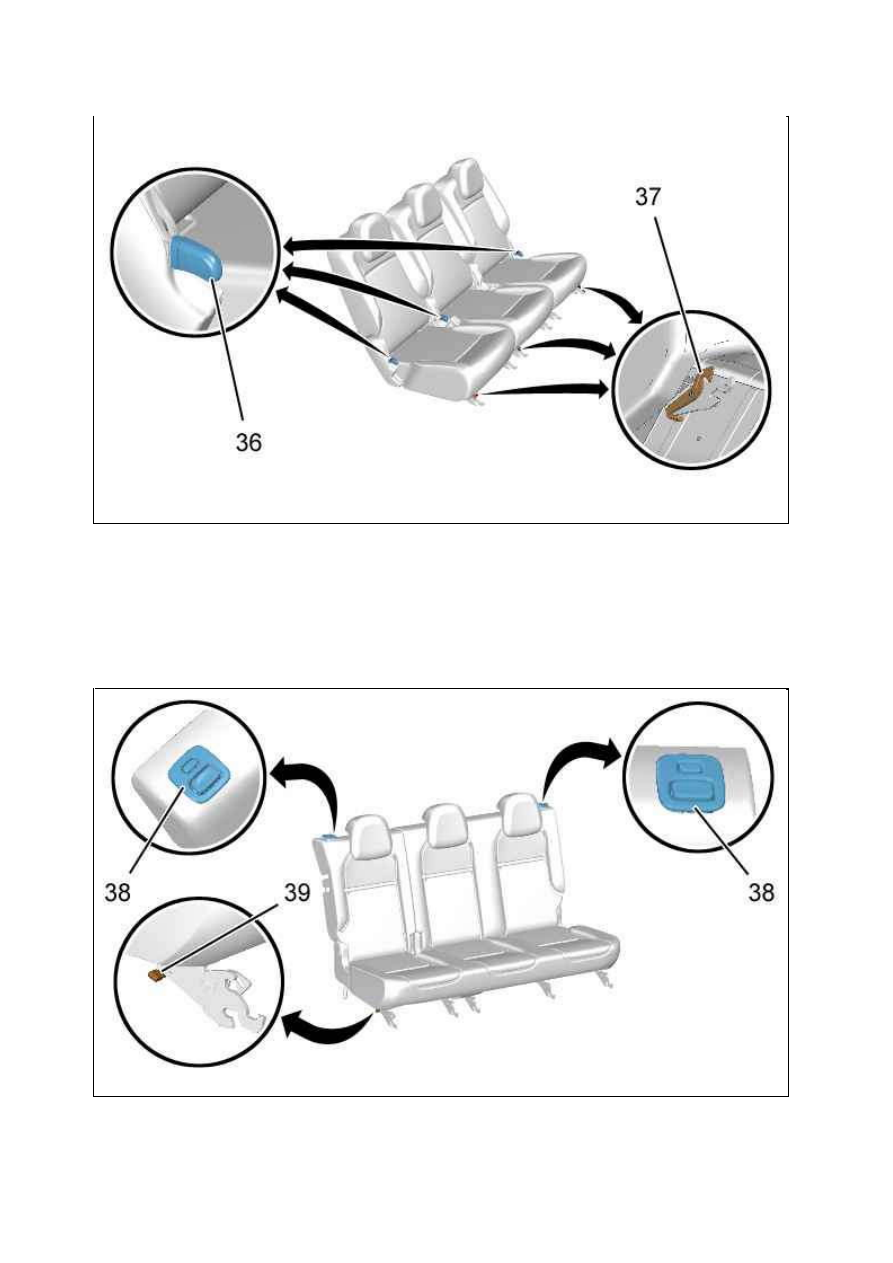

3 Независимые задние сиденья :



(36) Рычажок для складывания заднего сиденья



(37) Рычажок для демонтажа сиденья

ПРИМ ЕЧАНИЕ : 2 боковые задние сиденья оборудованы креплениями ISOFIX.

Заднего многоместного сиденья 1/3 ­ 2/3 :



(38) Рычажок для складывания заднего сиденья

Рисунок : C5GM0YJD

Рисунок : C5GM0YKD

18.01.2012



(39) Рычажок для демонтажа сиденья

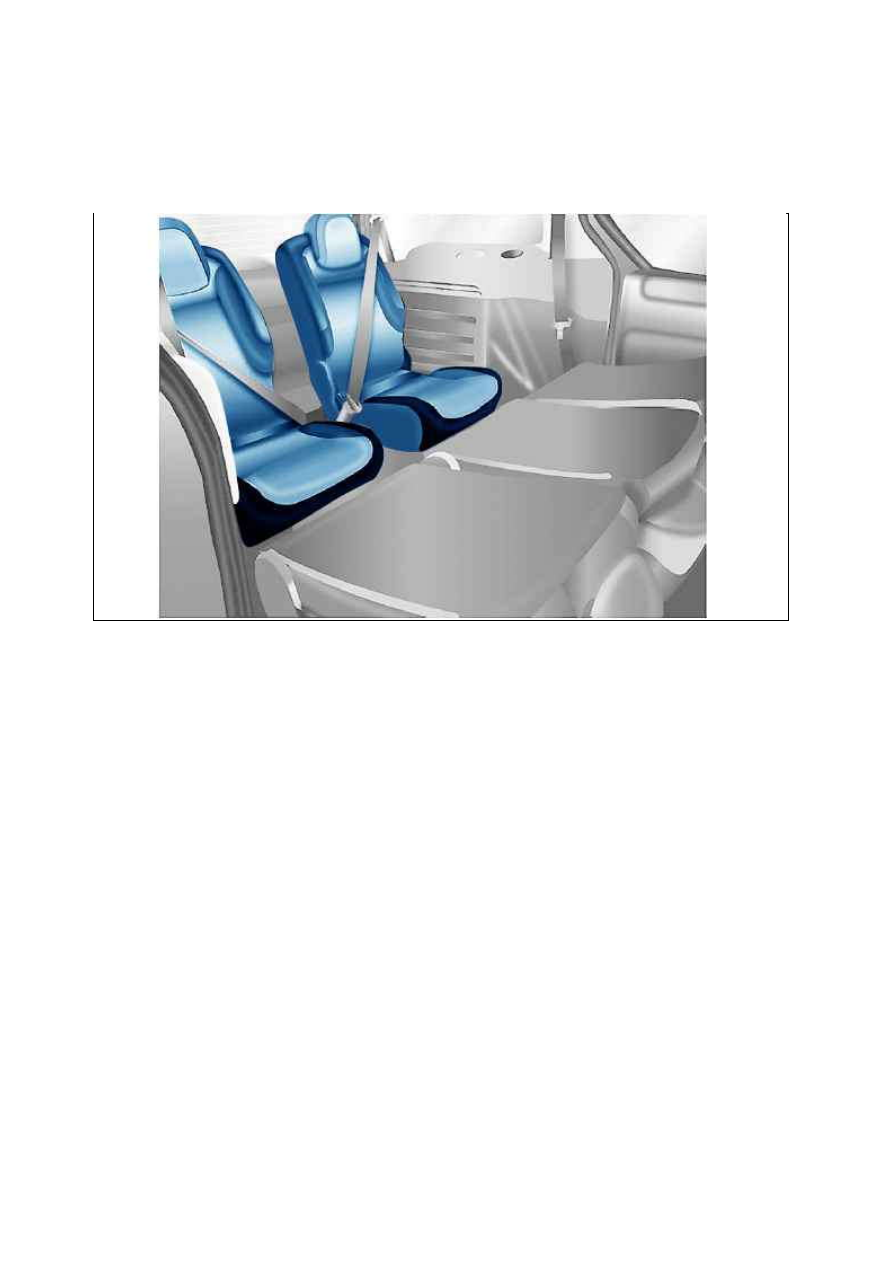

16.3. Задних сидений (Ряд 3)

Начиная с номера OPR 11767.

2 Независимые задние сиденья :



Рычажок для складывания заднего сиденья



Рычажок для демонтажа сиденья



Фальшпол с крышками, закрывающими вещевые ящики

17. Антикоррозионная защита (12 лет)

Листовая сталь предварительно обработанная, оцинкованная или гальванизированная на 95%.
Катафорез.
Защита следующих элементов щитками от гравия :



Днище кузова



Масляный поддон двигателя

Рисунок : C5GB006D

18.01.2012
