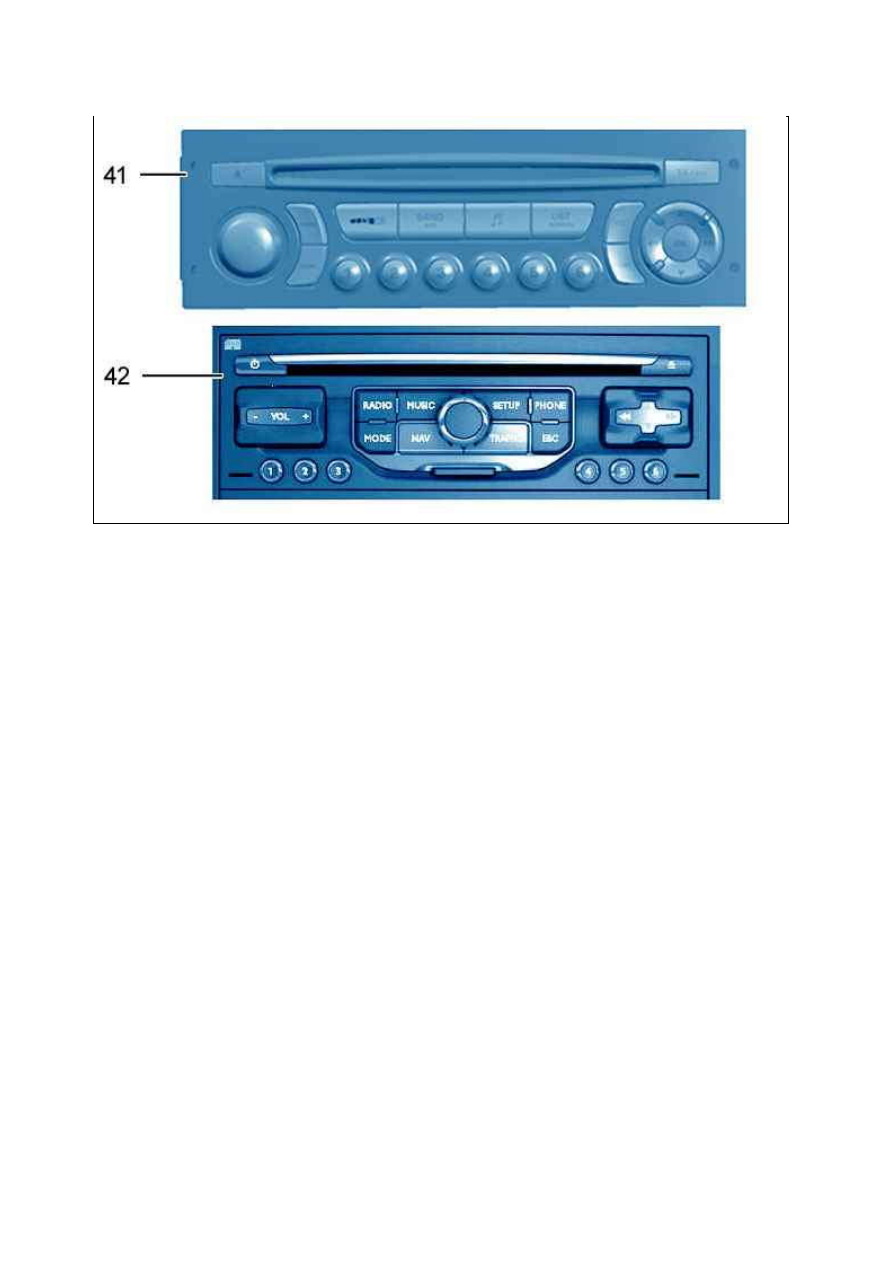

Устанавливается 2 типа аудиосистем :



(41) RD4: Автомагнитола с CD­плеером ­ Моно­тюнер ­ Совместимость с форматом MP3



(42) RNEG : Аудиосистема с CD­плеером и навигационной системой GPS

ПРИМ ЕЧАНИЕ : Для варианта RNEG предусмотрена расположенная в перчаточном ящике розетка RCA
для подключения переносных аудиоустройств пользователя.

Спецификации автомобильного радиоприемника RNEG :



1 навигационная система GPS с отображением карты в плоском (2D) и объемном (3D) видах и картами
SD (по странам). Карты Европы поставляются при послепродажном обслуживании



1 Доступ к информации о дорожном движении TMC



1 Авторадио с тремя тюнерами



Встроенный комплект для подключения телефона "Hands Free" с помощью интерфейса Bluetooth



Цветной дисплей 7"



Плеер CD и MP3

ПРИМ ЕЧАНИЕ : Аудиосистема RNEG не обладает функцией экстренного вызова.

Дополнительное оборудование :



Гарнитура "свободные руки" bluetooth



Ченджер компакт дисков (5 CD­чейнджер)



Розетка RCA в перчаточном ящике

ПРИМ ЕЧАНИЕ : Блок комплекта телефона "Hands Free" расположен за облицовкой передней стойки (со
стороны пассажира).

10.2. Безопасность

Радиосистемы (RD4 и RNEG)защищены кодом, соответствующим 8 последним знакам идентификационного
кода VIN :



При включении зажигания блок BSI проверяет согласование с радиосистемой



Если соответствия нет, радиосистема глушится

10.3. Стандартная предподготовка

Рисунок : D5AM03HD

18.01.2012

Автомобили базового оборудования имеют следующую стендартную предподготовку :



Динамики и высокочастотные динамики



Автомагнитола



Антенная на крыше и коаксиальный кабель для подключения к приемнику

11. Информация о скорости автомобиля

Для установки аксессуаров, как навигационная система или таксометр, сигнал скорости автомобиля может
отбираться с провода 6739.
Информация о скорости автомобиля передается через клемму 6 разъема на 10 контактов, расположенного в
зоне блока BSI.

12. К ондиционер

12.1. Роль

Система кондиционирования воздуха позволяет пользователю по своему запросу устанавливать и
поддерживать комфортную температуру в салоне.

12.2. Работа

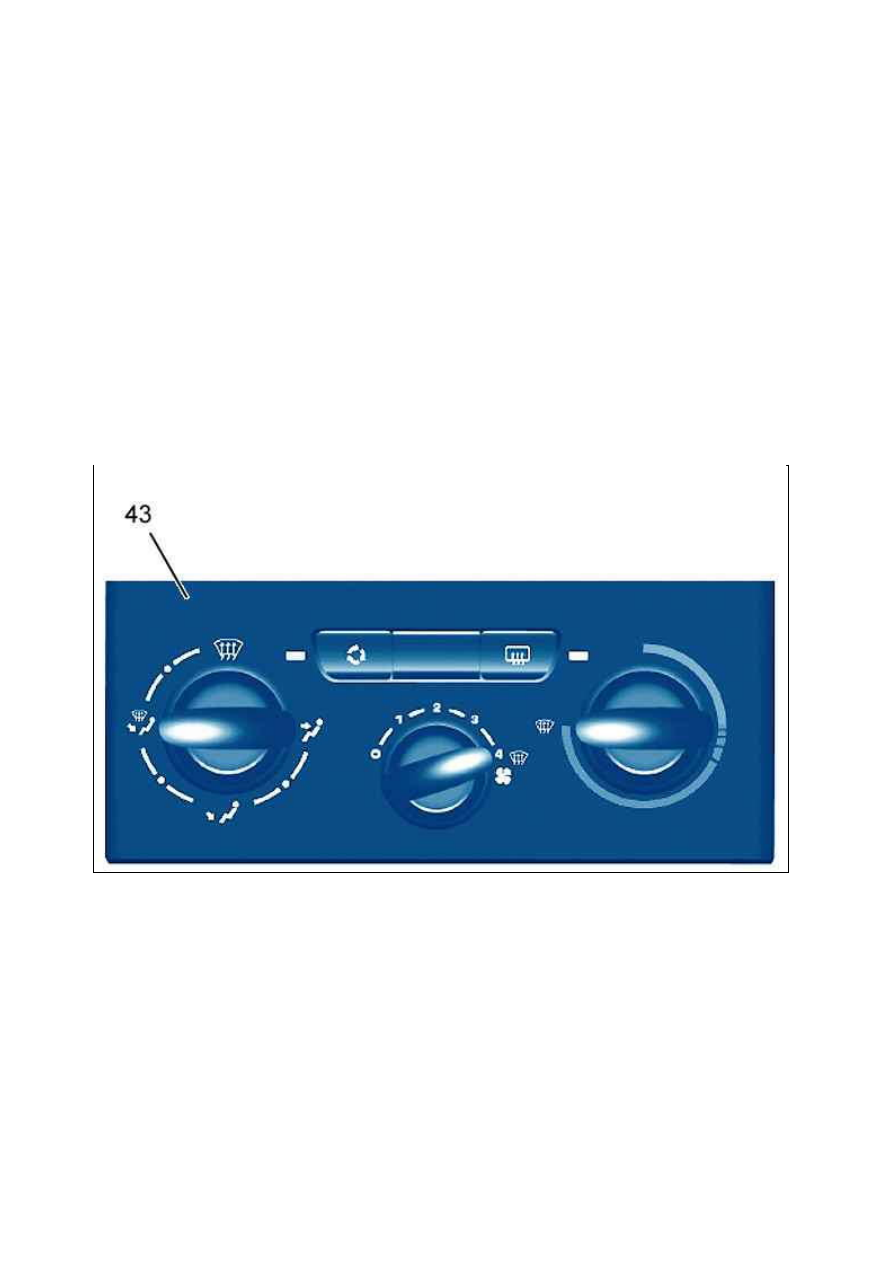

(43) Панель отопителя кабины.

Рисунок : C5HM0BXD

18.01.2012

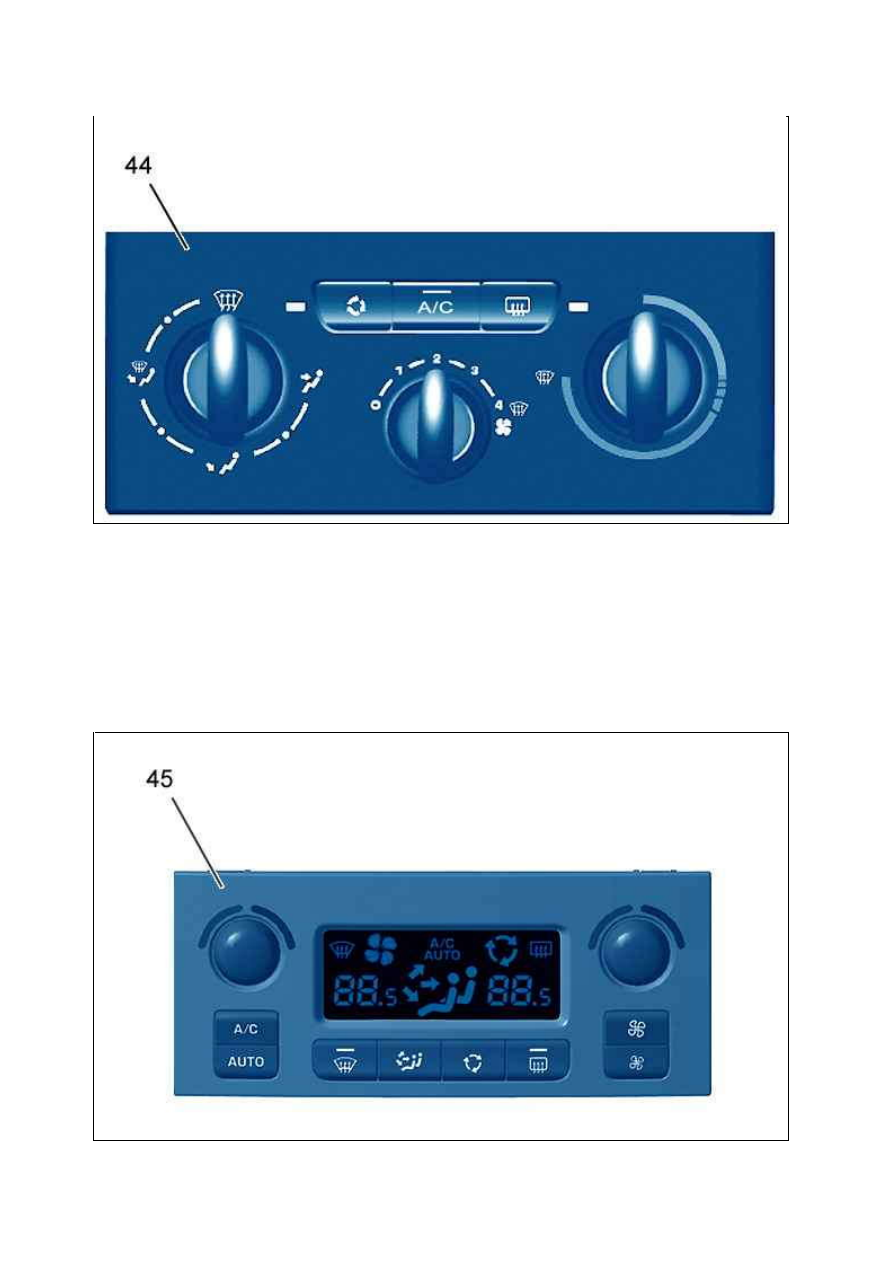

(44) Передняя панель базового кондиционера.
Простая система кондиционирования :



Управление температурой и распределением потоков воздуха производится в режиме ручной
регулировки



Регуляторы температурой и распределением воздуха на передней панели кондиционера соединены
механически с заслонками смешивания и распределения воздуха блока отопителя



Включение компрессора кондиционера в режиме охлаждения воздуха осуществляется нажатием на
соответствующую кнопку

Рисунок : C5HM0BYD

Рисунок : C5HM0BZD

18.01.2012

(45) Система кондиционирования воздуха с автоматической регулировкой (Двухзонная).
Система кондиционирования с автоматической регулировкой обеспечивает автоматическую регулировку
температуры по выбору пользователя.
Система климат­контроля регулирует следующие параметры :



Расход воздуха



Распределение потоков воздуха по салону (распределение воздуха)



Рециркуляция воздуха

Желаемая температура достигается путем смешивания :



Теплого воздуха, поступающего от системы охлаждения двигателя



Холодного воздуха, производимого классическим кондиционером воздуха с использованием
испарителя



Расход воздуха, подаваемого электродвигателем постоянного тока (Вентилятор салона )



Распределение, поступление воздуха и смешивание регулируется заслонками, управляемыми
шаговыми электродвигателями

13. Приборная панель ­ М ногофункциональные дисплеи

13.1. Роль

Панель приборов позволяет информировать и предупредить водителя об общем состоянии систем
автомобиля с помощью стрелочных приборов, визуальных сигнализаторов и центрального дисплея панели
приборов.
Информация и сигнализация дополняются сообщениями, выводимыми на многофункциональный дисплей на
приборной панели (В зависимости от версии).

13.2. Работа

Панель приборов расположена на панели управления автомобиля.
Панель приборов является устройством сети CAN CONFORT.
Панель приборов состоит из следующих элементов :



Стрелочные указатели (Спидометр ; тахометр ; Температура охлаждающей жидкости ; Уровень
топлива)



Индикаторы и сигнализаторы



Жидкокристаллический дисплей (в зависимости от версии)



Контакторы регулировки (Яркость свечения экрана ; Обнуление одометра частичного пробега ; Вывод
на дисплей информации системы помощи при вождении)

Панель приборов обменивается данными с другими компьютерами сети CAN CONFORT и имеет функции
самодиагностики.
Возможность выполнить следующие операции ; С помощью диагностических приборов :



Считывание данных



Запись данных



Тест исполнительных элементов и управление выходами



Обнуление некоторых видов информации

13.3. М ногофункциональные дисплеи

Различные типы многофункциональных дисплеев (В зависимости от версии) :



Монохромный дисплей типа A



Монохромный дисплей типа C­



Цветной дисплей 7", 16/9

14. Сигнализация

14.1. Роль

Противоугонная ультразвуковая система с объемными датчиками служит для обнаружения движения внутри
салона и по внешнему периметру автомобиля.

14.2. Работа

Запирание автомобиля с помощью пульта дистанционного управления включает противоугонную
сигнализацию.
