СНЯТИЕ ­ У СТАНОВК А : ПЕРЕДНЕГО БАМ ПЕРА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Предварительные операции

Установите автомобиль на 2 стоечный подъемник.

Отсоединить аккумуляторную батарею

.

Снимите :



Защитного щитка под двигателем

 (в зависимости от комплектации)



передние брызговики

 (частично)



Декоративные накладки омывателей фар

 (в зависимости от комплектации)

2. Снятие

ПРИМ ЕЧАНИЕ : В зависимости от комплектации.

Отделите жгут проводов ( в "a").
Отсоедините разъем ( в "b").

Рисунок : C5JM0FND

ПРИМ ЕЧАНИЕ : В зависимости от комплектации.

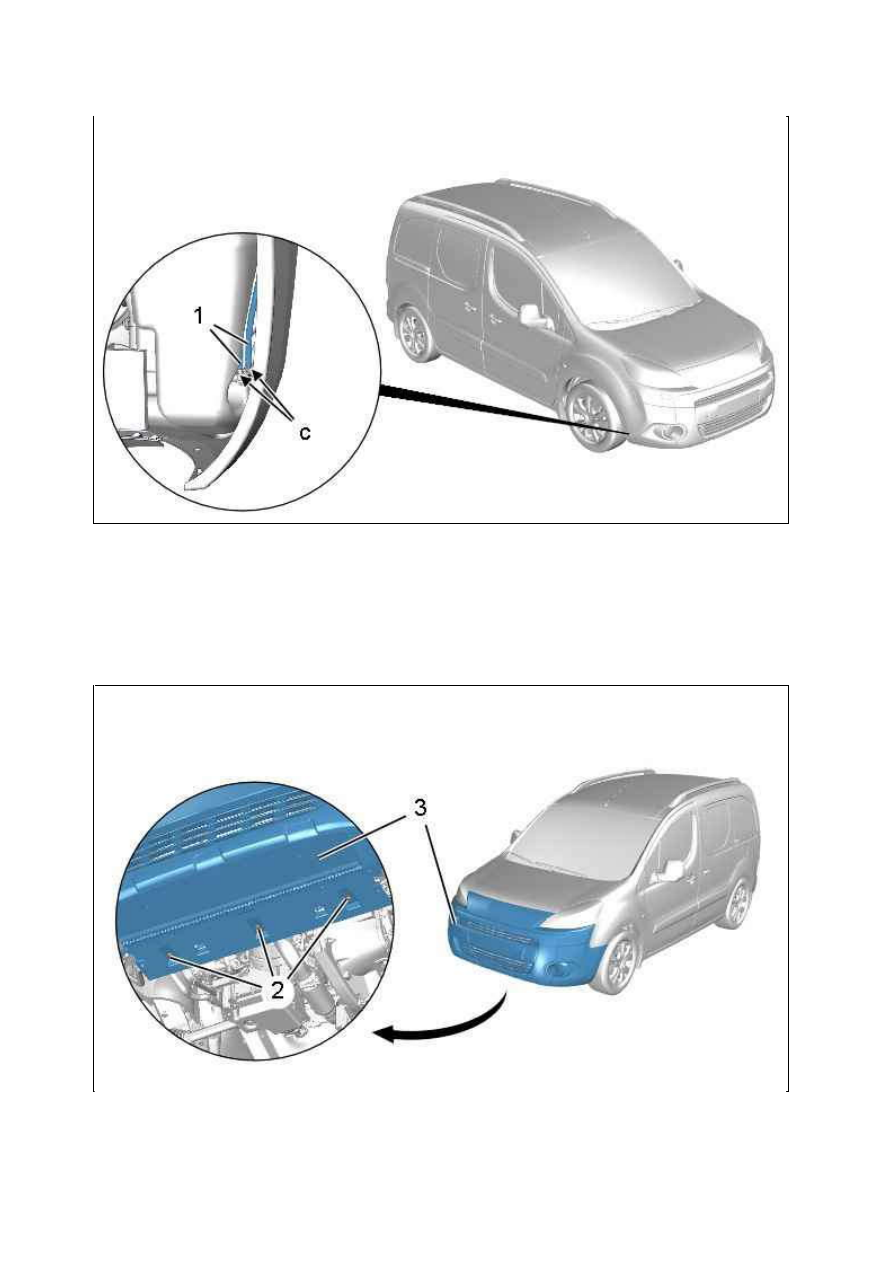

Отсоедините : Трубки омывателей фар (1) ( в "c").

ПРИМ ЕЧАНИЕ : Заглушить : Трубки омывателей фар.

Снимите болты (2) переднего бампера (3).

Рисунок : C5JM0FPD

Рисунок : C5JM0FQD

Открыть капот.

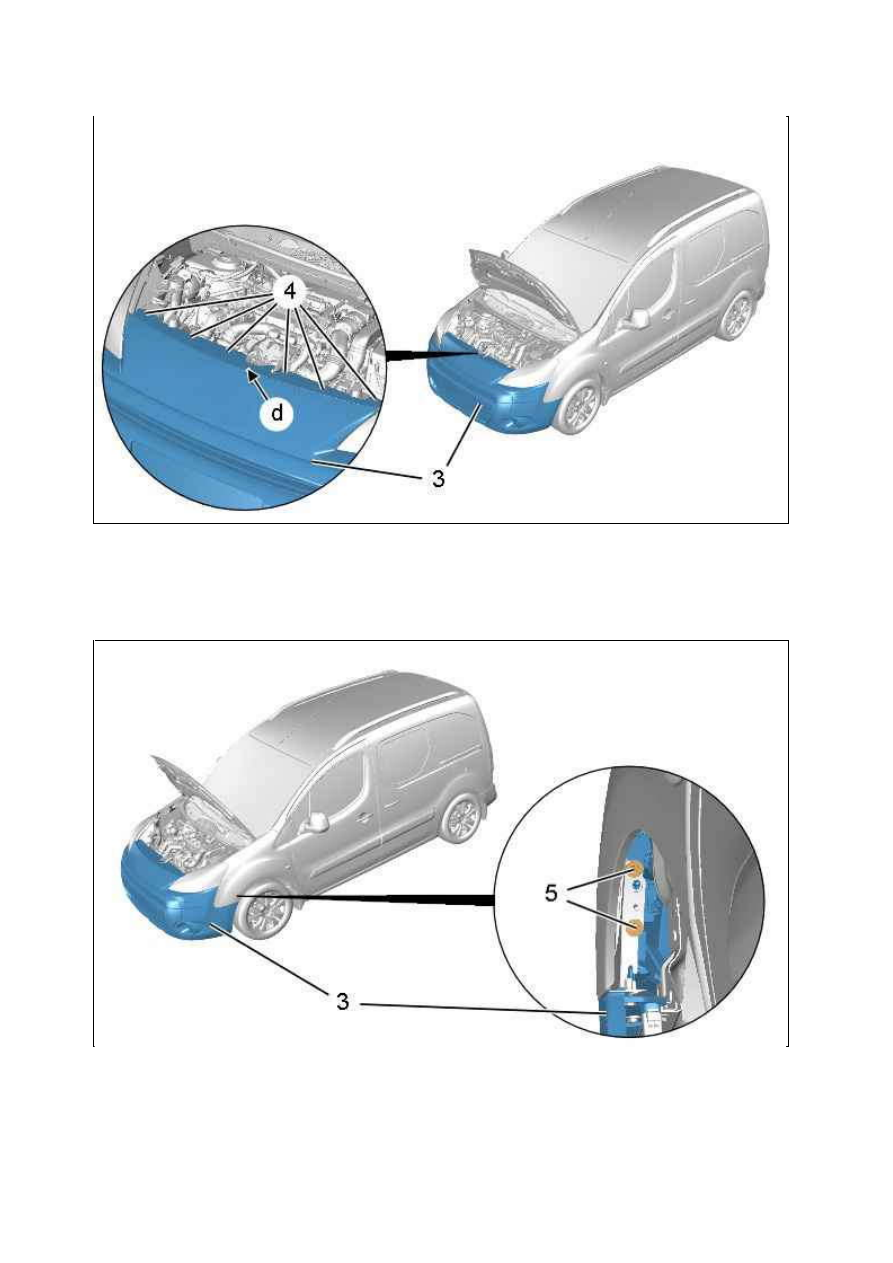

Снимите болты (4) переднего бампера (3).
Вытащите верхнюю часть переднего бампера (3) ( в "d").

Снимите болты (5) переднего бампера (3) (Операция выполняется симметрично).

Рисунок : C5JM0FRD

Рисунок : C5JM0FSD

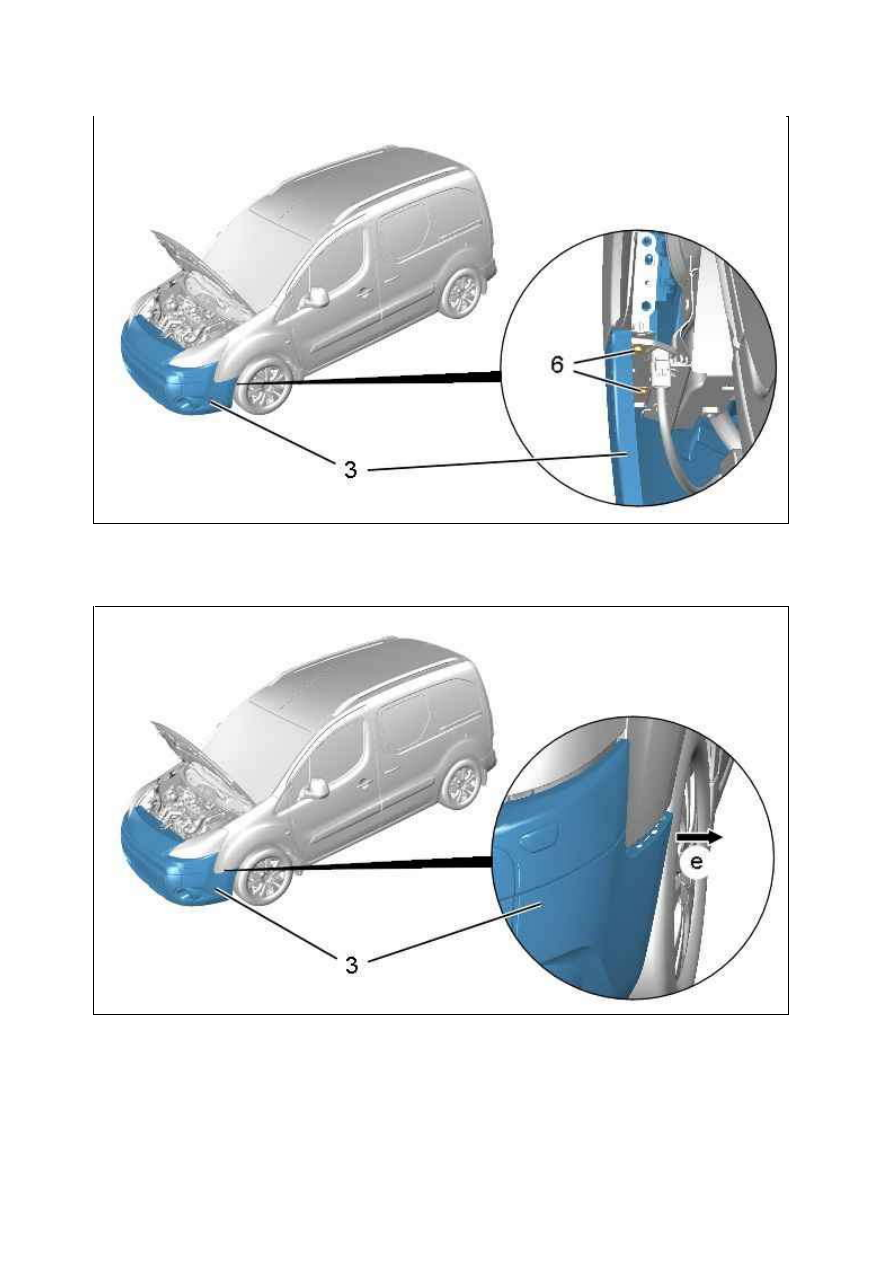

Отверните болты (6) на несколько оборотов (Не снимать) (Операция выполняется симметрично).

ПРИМ ЕЧАНИЕ : Необходимы два человека.

с каждой стороны : Отсоедините передний бампер (3) сбоку (Как показано в "e").

Освободите передний бампер (3), потянув его вперед.
Снять передний бампер (3).

Рисунок : C5JM0FTD

Рисунок : C5JM0FUD
