Обезжирить поверхности для приклеивания ; С помощью обезжиривающего средства, индекс "J1".

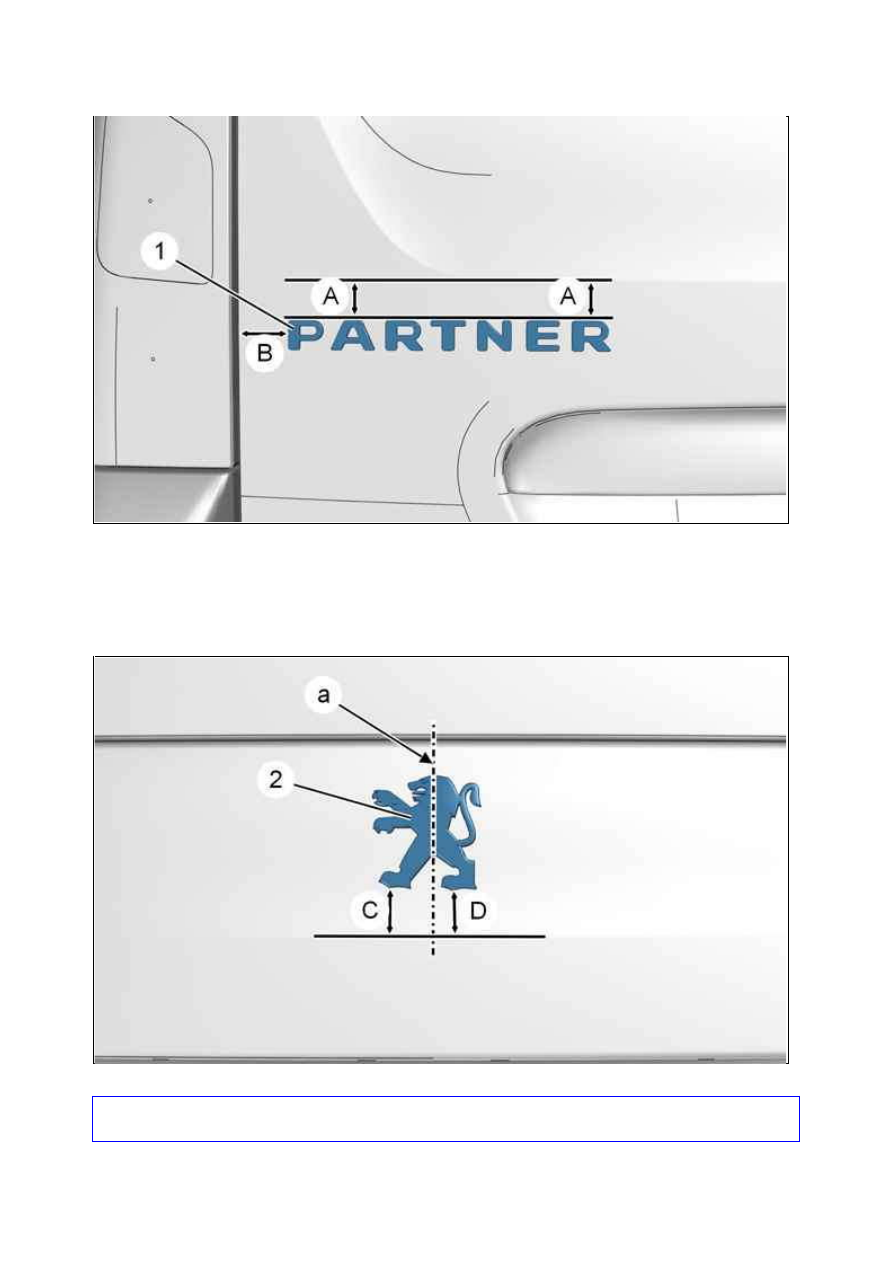

Установить и наклеить монограмму (1).
"A" = 35 ± 2 мм.
"B" = 46 ± 2 мм.

ВНИМ АНИЕ :  Найдите  ось  симметрии  задней  откидной  двери,  чтобы  определить  место  расположения
монограммы (2).

"a" Ось симметрии (Крышка багажного отделения ).

Рисунок : C4GM01DD

Рисунок : C4GM01ED

18.01.2012

Обезжирить поверхности для приклеивания ; С помощью обезжиривающего средства, индекс "J1".
Установить и наклеить монограмму (2) (По оси "a").
"C" = 40 ± 1,5 мм.
"D" = 38 ± 1,5 мм.

Обезжирить поверхности для приклеивания ; С помощью обезжиривающего средства, индекс "J1".

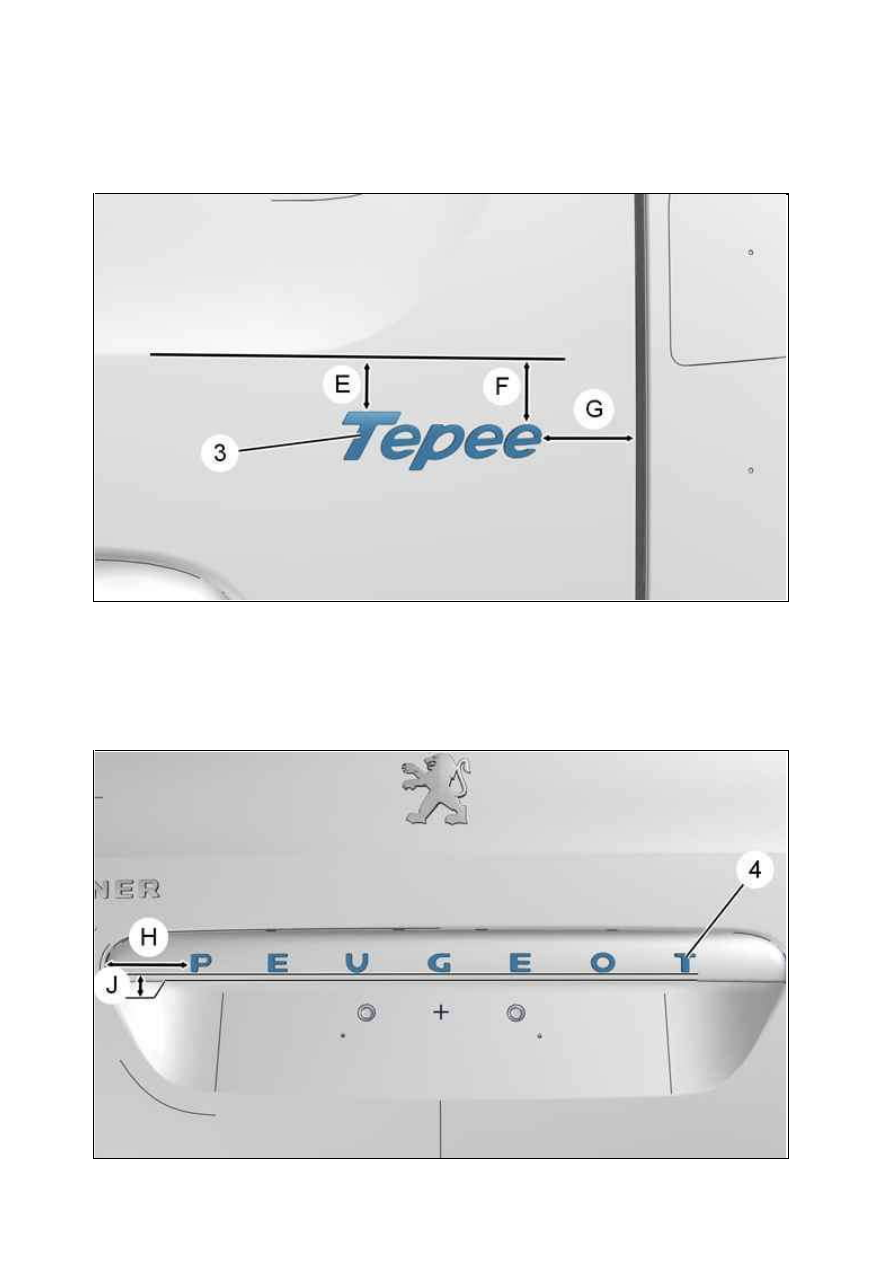

Установить и наклеить монограмму (3).
"E" = 40 ± 2 мм.
"F" = 45 ± 2 мм.
"G" = 62 ± 2 мм.

Рисунок : C4GM01FD

18.01.2012

Обезжирить поверхности для приклеивания ; С помощью обезжиривающего средства, индекс "J1".
Установить и наклеить монограмму (4).
"H" = 160 ± 2 мм.
"J" = 18 ± 2 мм.

3.2. Откидные двери

Обезжирить поверхности для приклеивания ; С помощью обезжиривающего средства, индекс "J1".

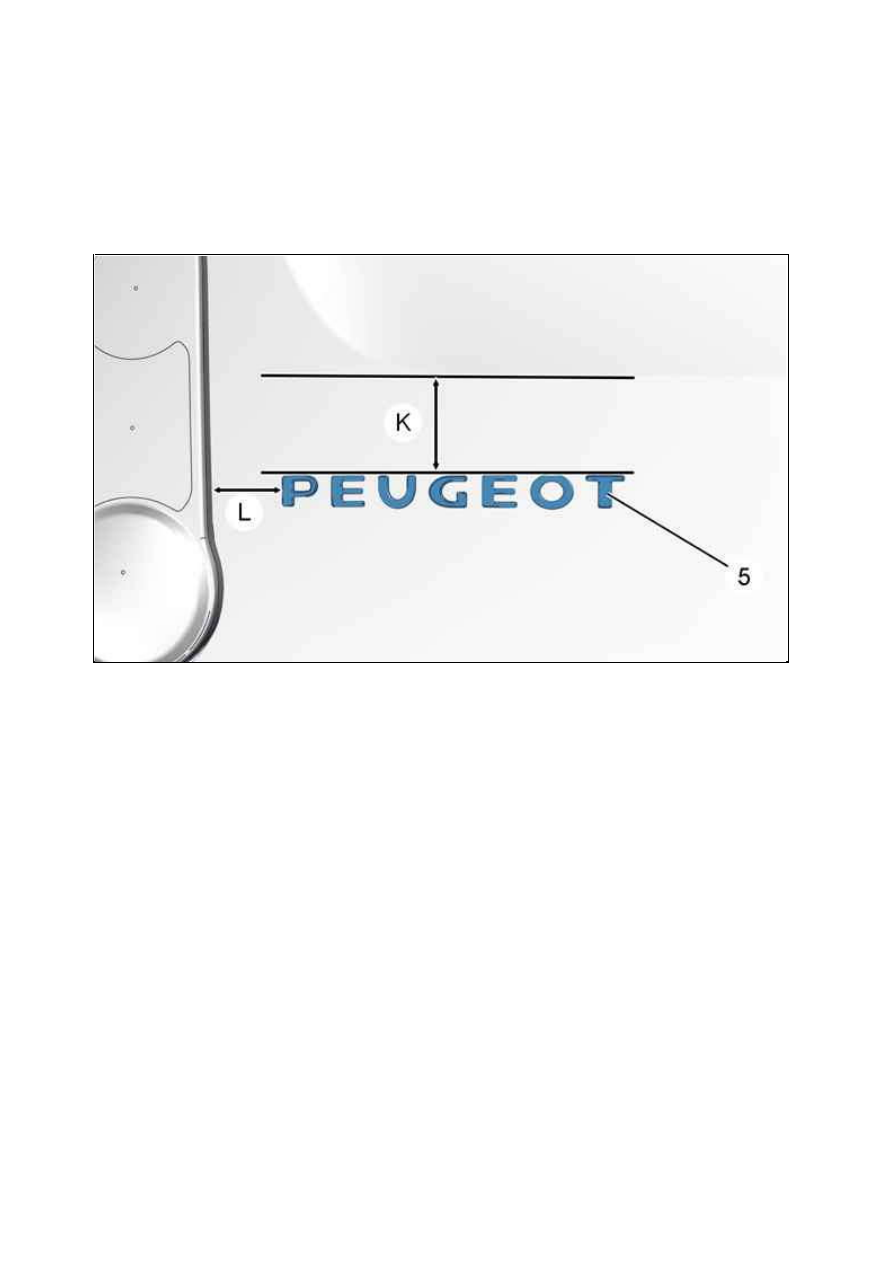

Установить и наклеить монограмму (5).
"K" = 75 ± 2 мм.
"L" = 53 ± 2 мм.

Рисунок : C4GM01GD

Рисунок : C4GM01HD

18.01.2012

Обезжирить поверхности для приклеивания ; С помощью обезжиривающего средства, индекс "J1".

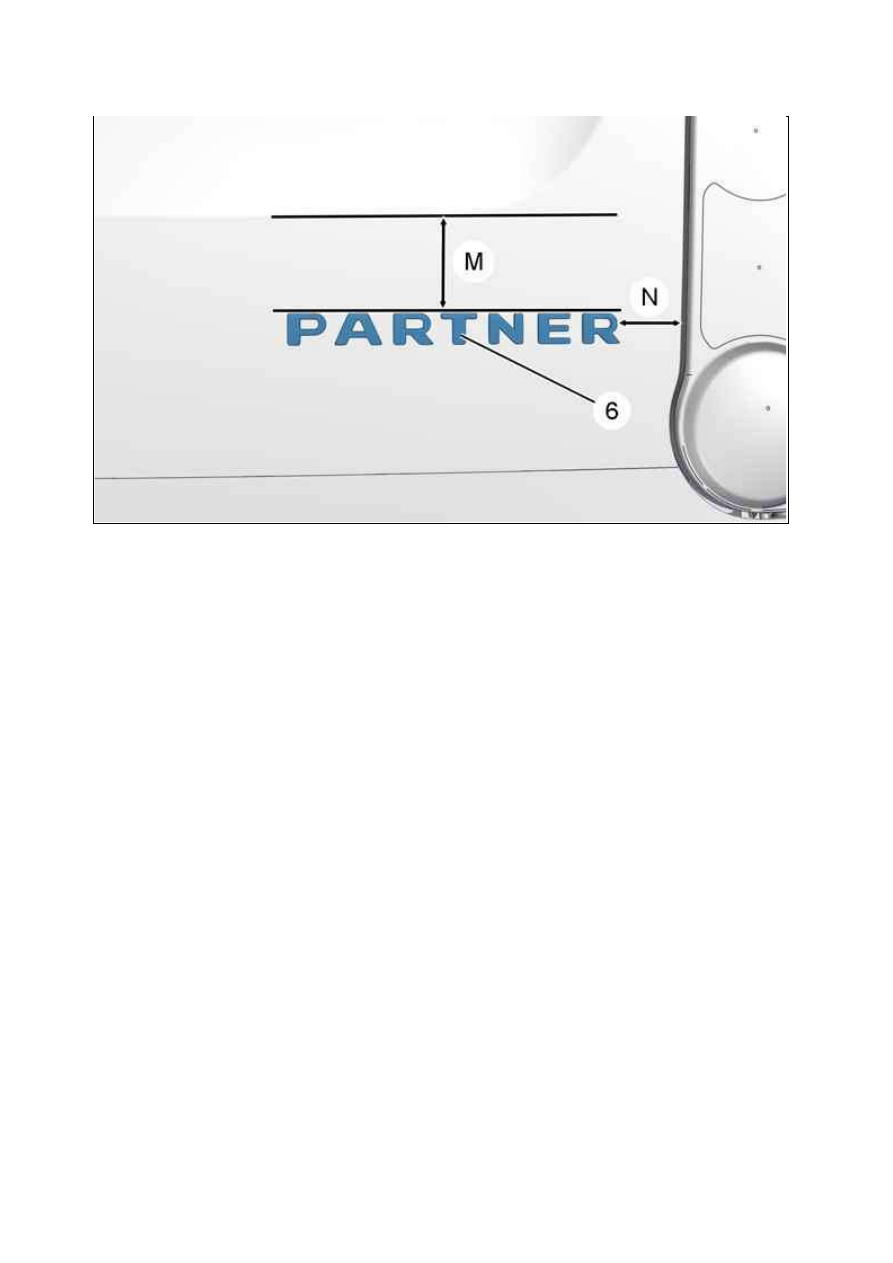

Установить и наклеить монограмму (6).
"M" = 59 ± 2 мм.
"N" = 49 ± 2 мм.

Рисунок : C4GM01JD
