ВНИМ АНИЕ : 2 человека необходимы для выполнения следующих операций.

Разрезать слой клея вовзвратными движениями режущей струны [1c].

При срезке следует также срезать центрирующие штыри (2).
Завершите разрезание клейкого шва (3).

Снимите : Стекло задней двери (4) ; С помощью шарнирных присосок [3].

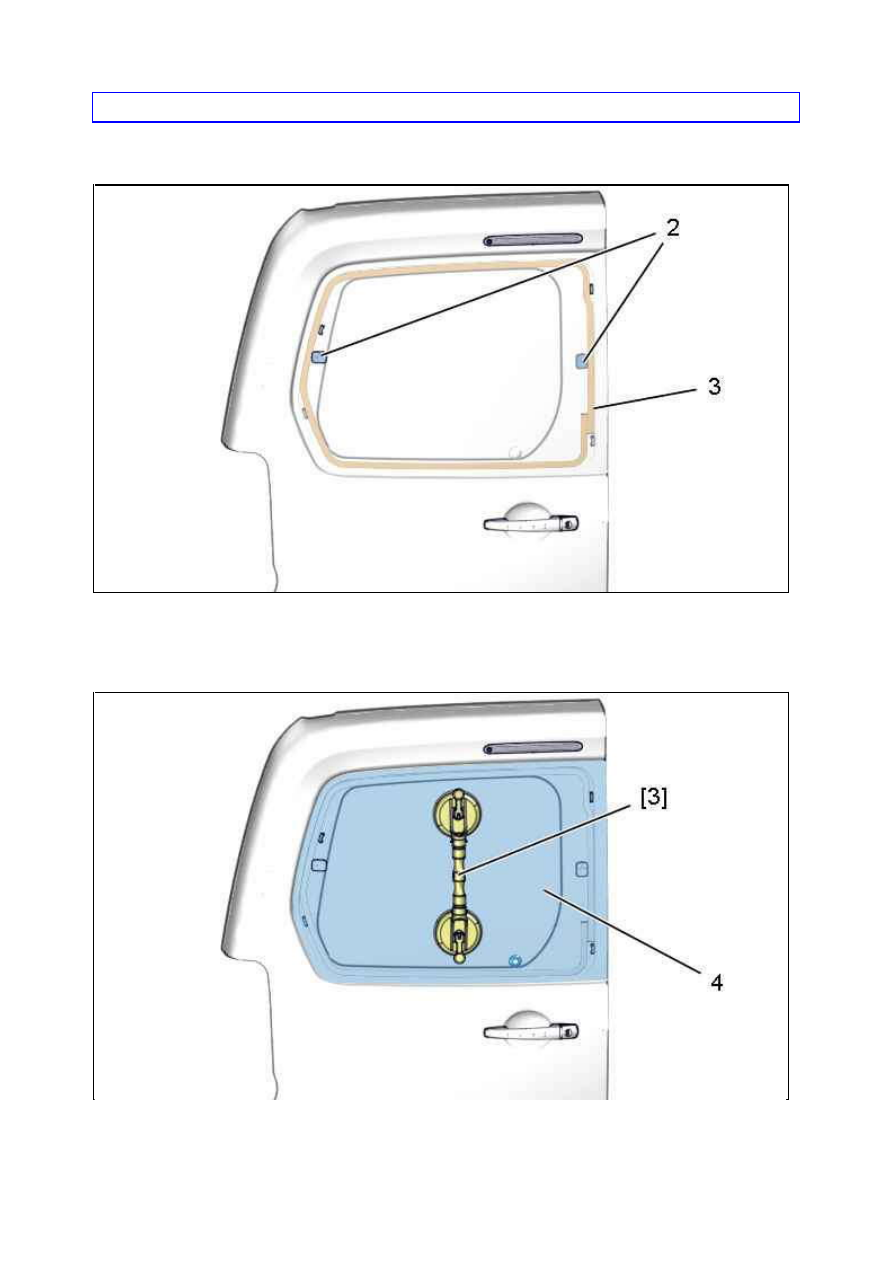

Рисунок : C4BM0XUD

Рисунок : C4BM0XVD

18.01.2012

4. Очистка

4.1. Подготовка : Стекло задней двери

1­й раз : Подготовка стекла задней двери .
Вставьте в электрический нож [9b] лезвие [13].
Срежьте со стекла остатки клейкого шва.
Сотрите пыль чистой тряпкой.

Наносите грунтовку только на места, зачищенные до металла

.

2­й раз : Установка нового стекла задней двери.
Обезжирить края стекла задней двери .

Нанести первичный подготовительный слой из комплекта для наклейки A3

 .

Наносите грунтовку только на места, зачищенные до металла

.

4.2. Подготовка паза

1­й раз : При наличии остатка клейкого шва.
Вставьте в электрический нож [9b] лезвие [13].
Срежьте со стекла остатки клейкого шва.
Сотрите пыль чистой тряпкой.
2­й раз : На новой детали.
Обезжирьте паз.

Нанести первичный подготовительный слой из комплекта для наклейки A3

 .

Дайте подсохнуть в течение 10 минут.

5. У становка

Высота "A" = 12 мм.
шириной "B" = 8 мм.

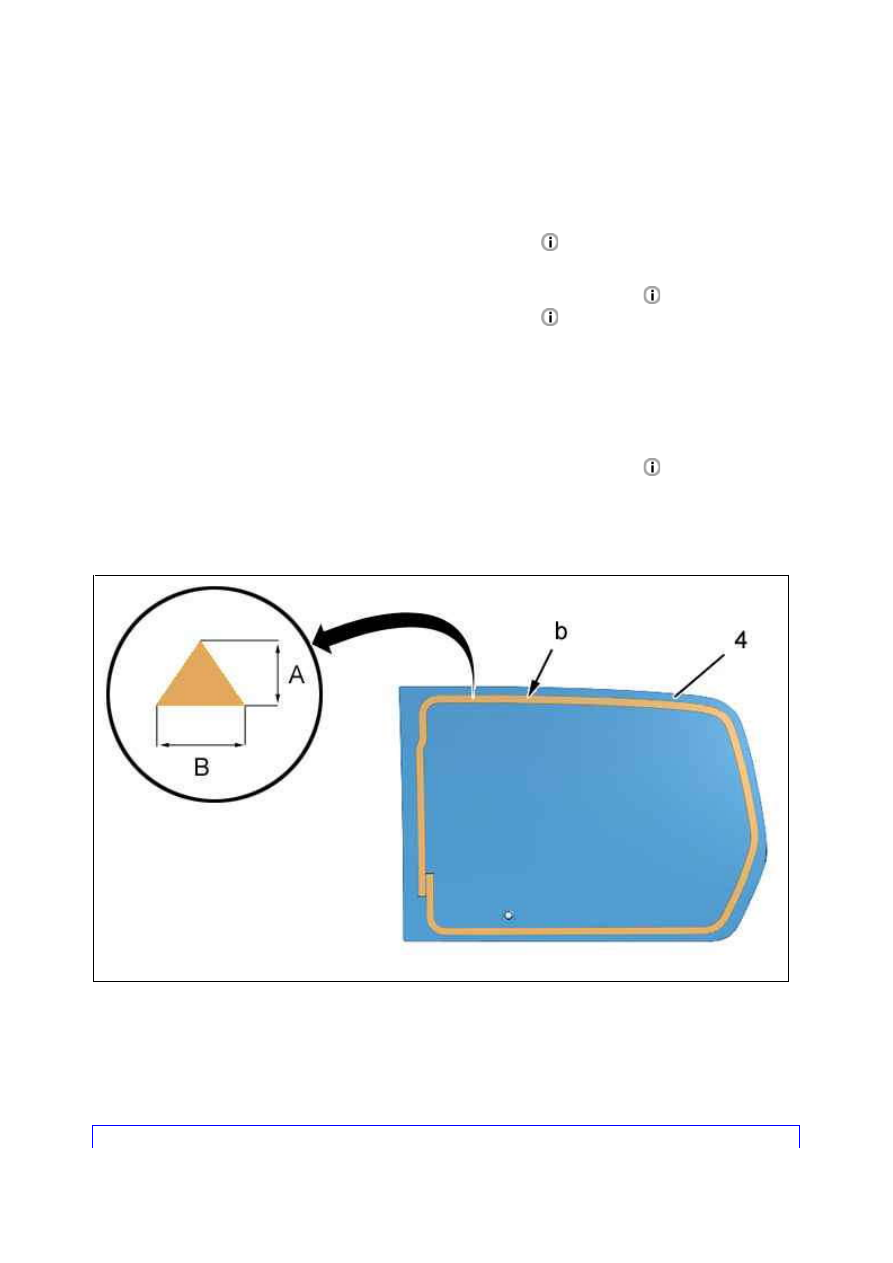

Размер наконечника треугольного сечения для получения валика клея уплотнителя шириной "B" и высотой
"A".
1­й раз : Подготовка стекла задней двери .
Нанесите валик клея на края стекла задней двери (4) ( в "b").

ВНИМ АНИЕ : Использование двухкомпонентного средства : Между установкой стекла на автомобиль и

Рисунок : C5CM054D

18.01.2012

началом выдавливания герметика проходит 5 минут.

Установите стекло задней двери :



С помощью шарнирных присосок [3]



С помощью клейких лент (1)

Слегка нажать на края стекла задней двери .
Очистите стекло задней двери и края проема стекла.
2­й раз : Установка нового стекла задней двери.
Нанесите валик клея на края стекла задней двери ( в "b").

ВНИМ АНИЕ : Использование двухкомпонентного средства : Между установкой стекла на автомобиль и
началом выдавливания герметика проходит 5 минут.

Установите стекло задней двери ; С помощью шарнирных присосок [3].
Слегка нажать на края стекла задней двери .
Очистите стекло задней двери и края проема стекла.

ВНИМ АНИЕ :  После  установки  стекла  выждать  необходимое  время  перед  началом  эксплуатации
автомобиля, рекомендуемое поставщиками для используемых составов,.

Продолжите операции установки в последовательности, обратной снятию.
Проверьте герметичность стекла задней двери .
Очистите стекло задней двери и края проема стекла.
Проверьте правильность функционирования электрооборудования.

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ЗАДНЕГО БАМ ПЕРА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

1.1. Общие операции

Установить автомобиль на двухстоечный подъемник.

Снять задний подкрылок

.

1.2. Автомобиль с откидными дверьми багажного отделения

Open the rear doors.
Снимите : Уплотнитель проема распашных дверей багажного отделения  (нижнюю часть).

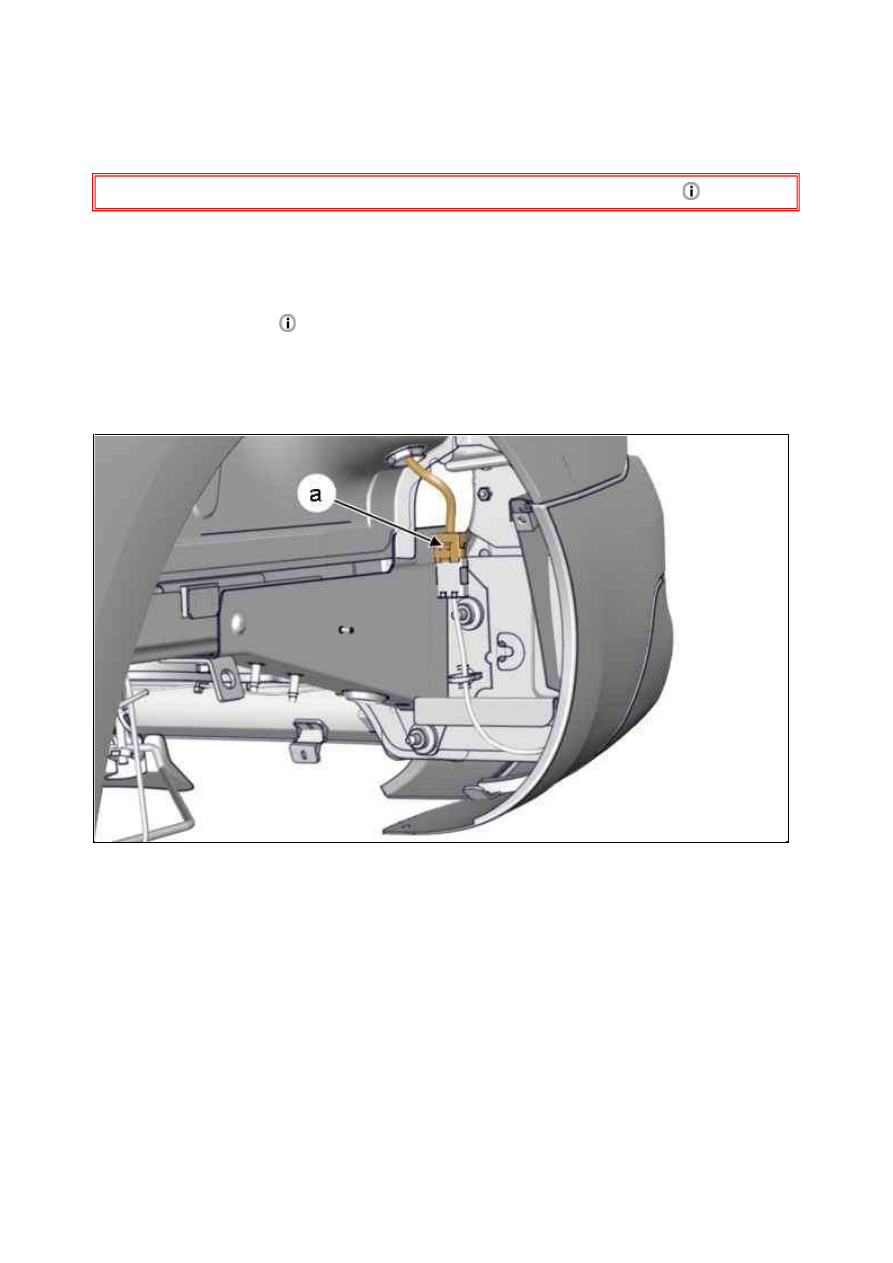

Отсоедините разъем  (в "a").

Рисунок : C5JM0F1D
