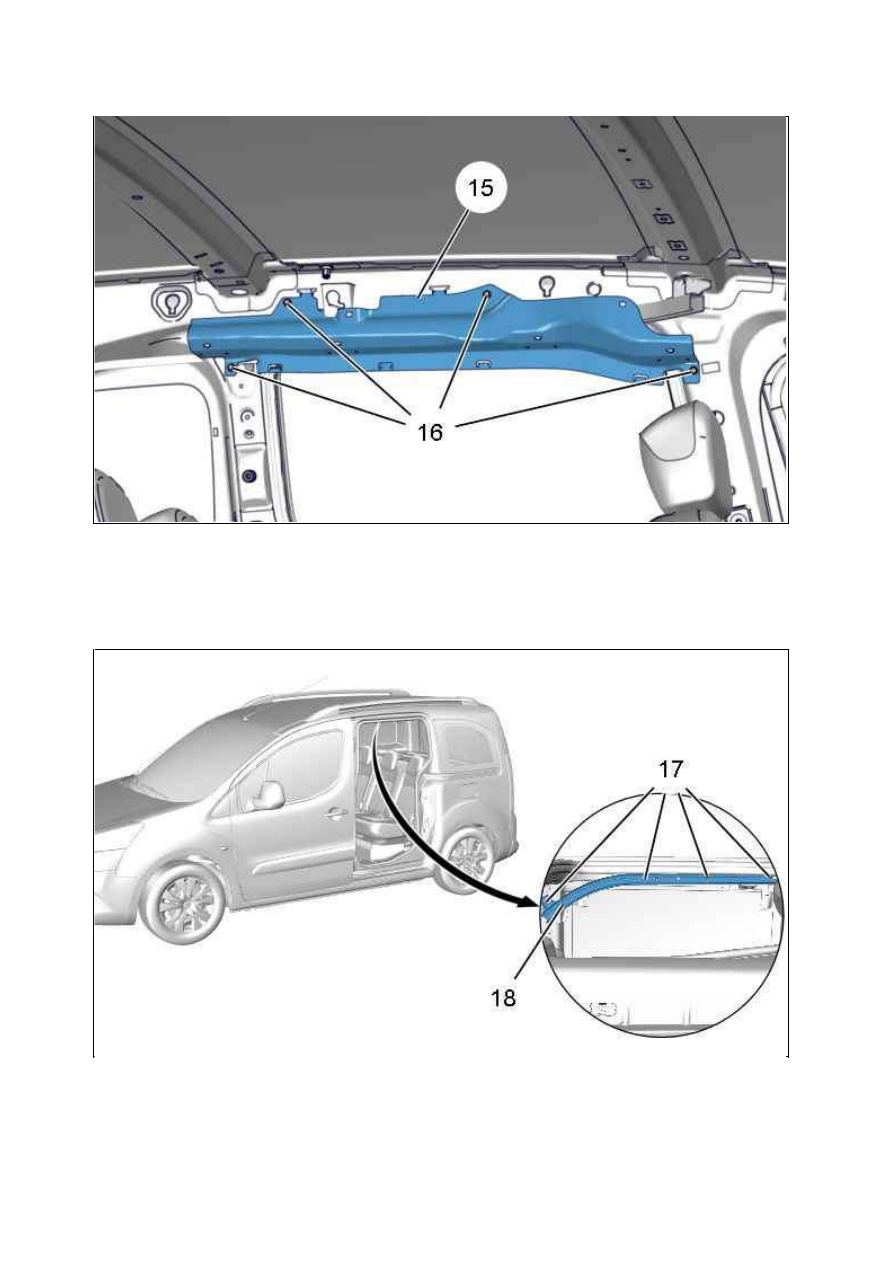

Снимите :

болтов (16)

Центральная опора обивки крыши (15)

Снимите :

болтов (17)

Верхний рельс боковой сдвижной двери (18)

Рисунок : C4CM1TMD

Рисунок : C4CM1TND

18.01.2012

2.7. К аретка фиксации боковой сдвижной двери

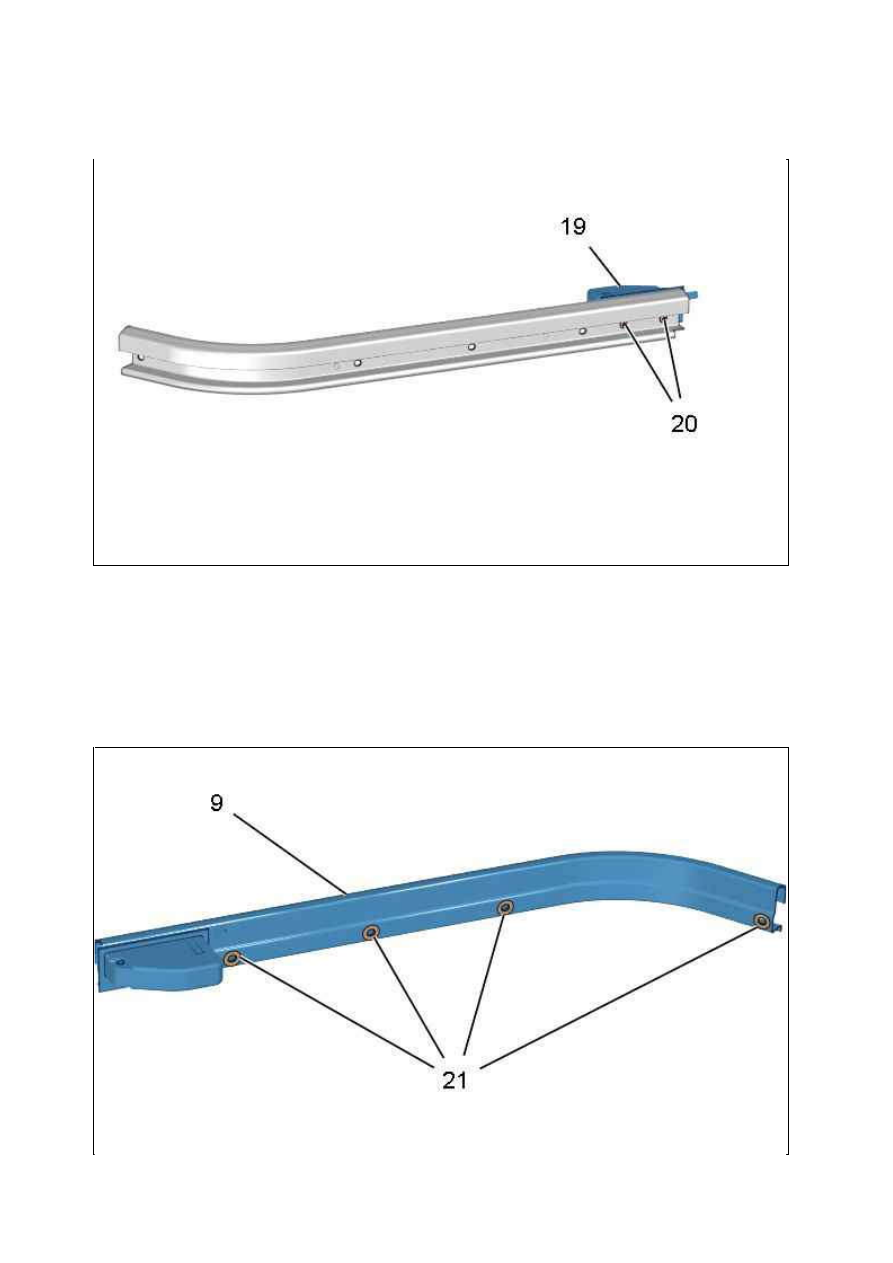

Снимите :

болтов (20)

Каретка фиксации боковой сдвижной двери (19)

3. У становка

Рисунок : C4CM1TPD

18.01.2012

При установке центрального рельса боковой сдвижной двери (9), не забудьте установить уплотнительные
шайбы (21).
Установка производится выполнением операций по снятию в обратном порядке.
Затяните :

болтов (2), (6), (8), (14), (16), (17), (20) моментом 0,8 ± 0,2 дН.м

Гайку (12) моментом 0,8 ± 0,2 дН.м

Проверьте правильность функционирования электрооборудования.

Рисунок : C4CM1TQD

18.01.2012

ЗАМ ЕНА : НАРУ ЖНАЯ ПАНЕЛЬ БОК ОВОЙ СДВИЖНОЙ ДВЕРИ СО СТЕК ЛОМ

ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ.

1. Рекомендуемое оборудование

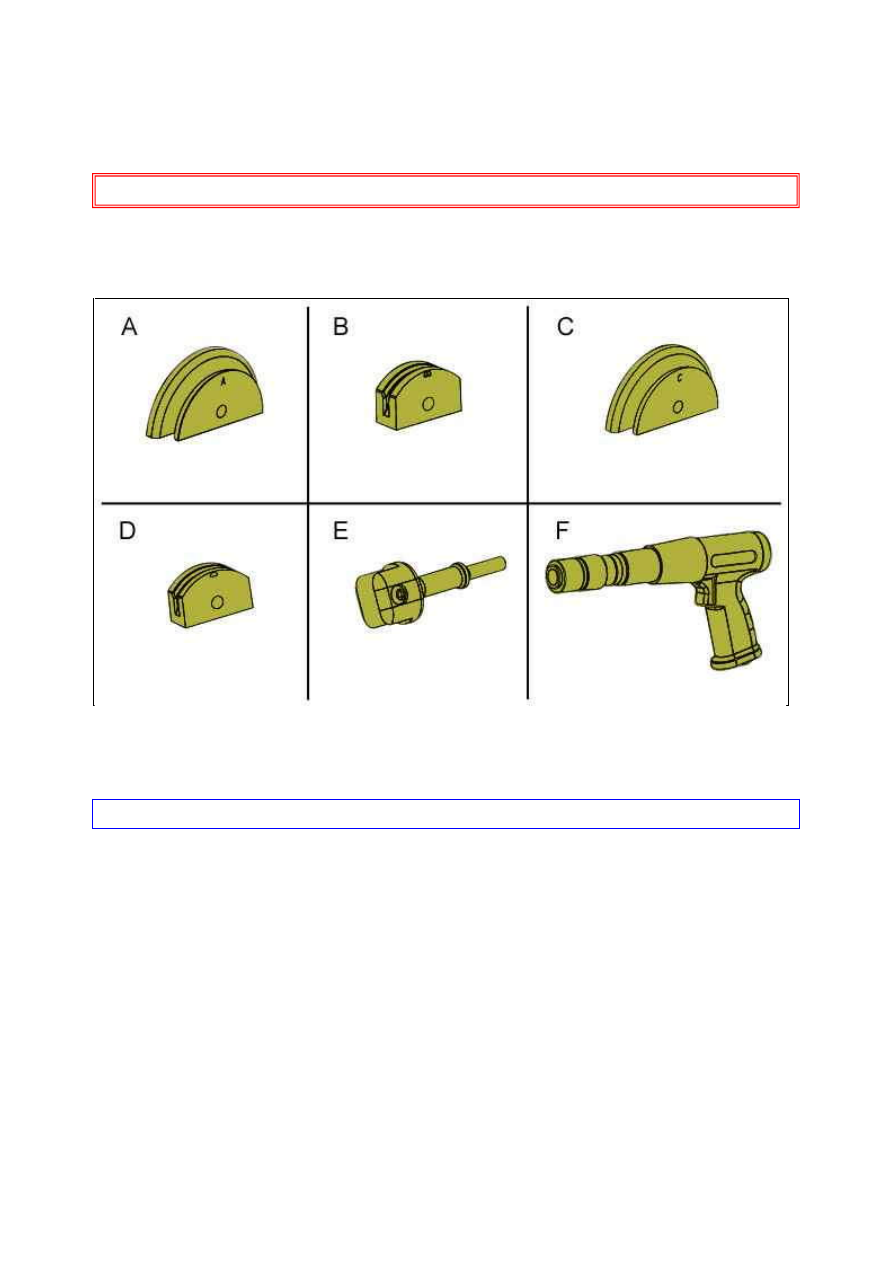

[1] комплект для завальцовки наружной панели двери.
инструмент [1] : G.1130.
реферанс pr : 9776.EB.

ВНИМ АНИЕ : Для осуществления завальцовки рекомендуется использовать приспособление G.1130.

2. Дополнительная операция

Снимите боковую сдвижную дверь.
Разобрать (частично) : Боковая сдвижная дверь.

3. Идентификация запасной части

Рисунок : E5AM00ZD
