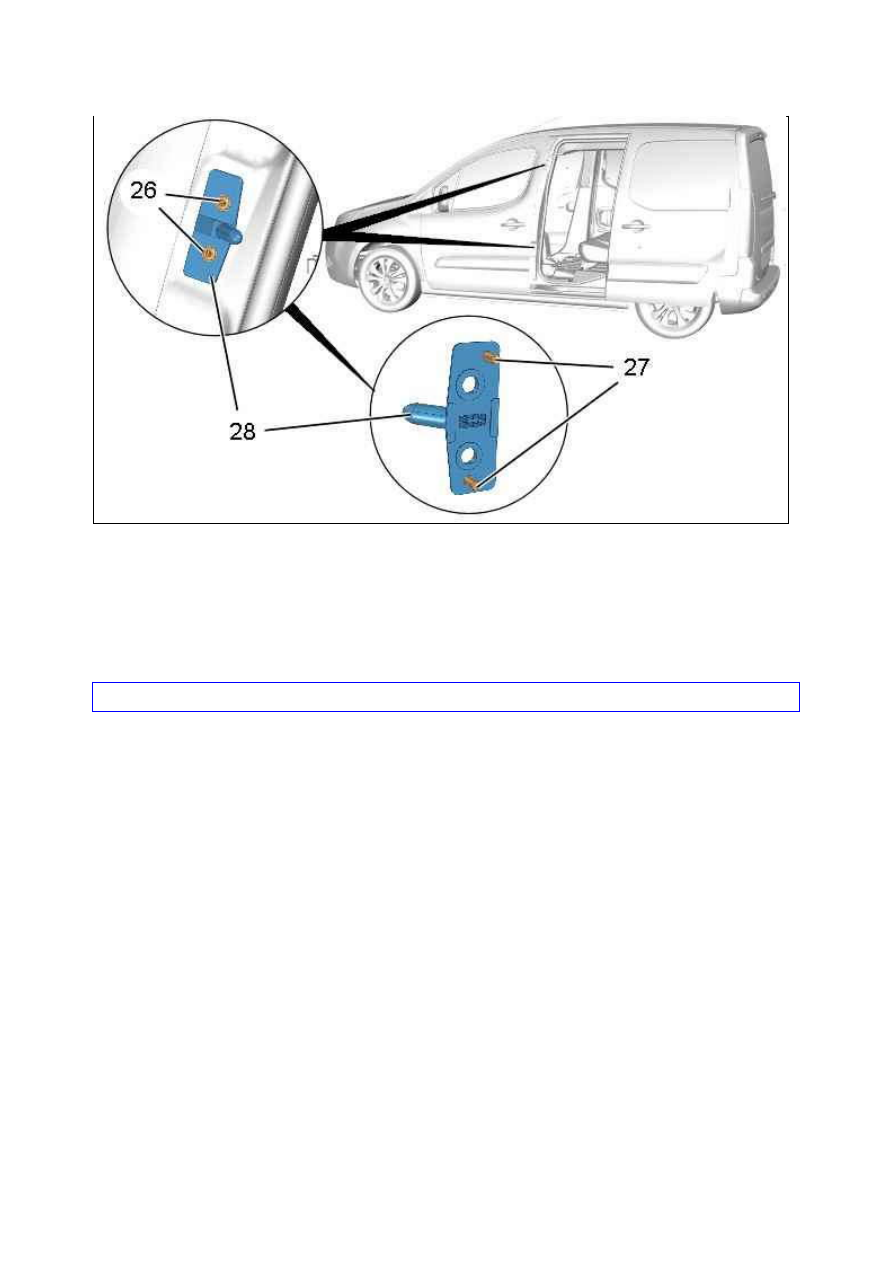

ПРИМ ЕЧАНИЕ :  Для  дополнительной  регулировки  зазоров  боковой  сдвижной  двери  (8)  ;  Можно
сошлифовать или извлечь центровочные штифты (27).

Снимите :



болтов (26)



Отбойники боковой сдвижной двери (28)

ВНИМ АНИЕ : Выполните антикоррозийную обработку в зоне направляющих штырей .

При необходимости можно воздействовать на установочные штифты (27) ; Для регулировки направляющих,
центрирующих боковые сдвижные двери.
Установить : Зазор сдвижной двери ( болта (26) ).
Затянуть болты (26) моментом 2 дН.м .

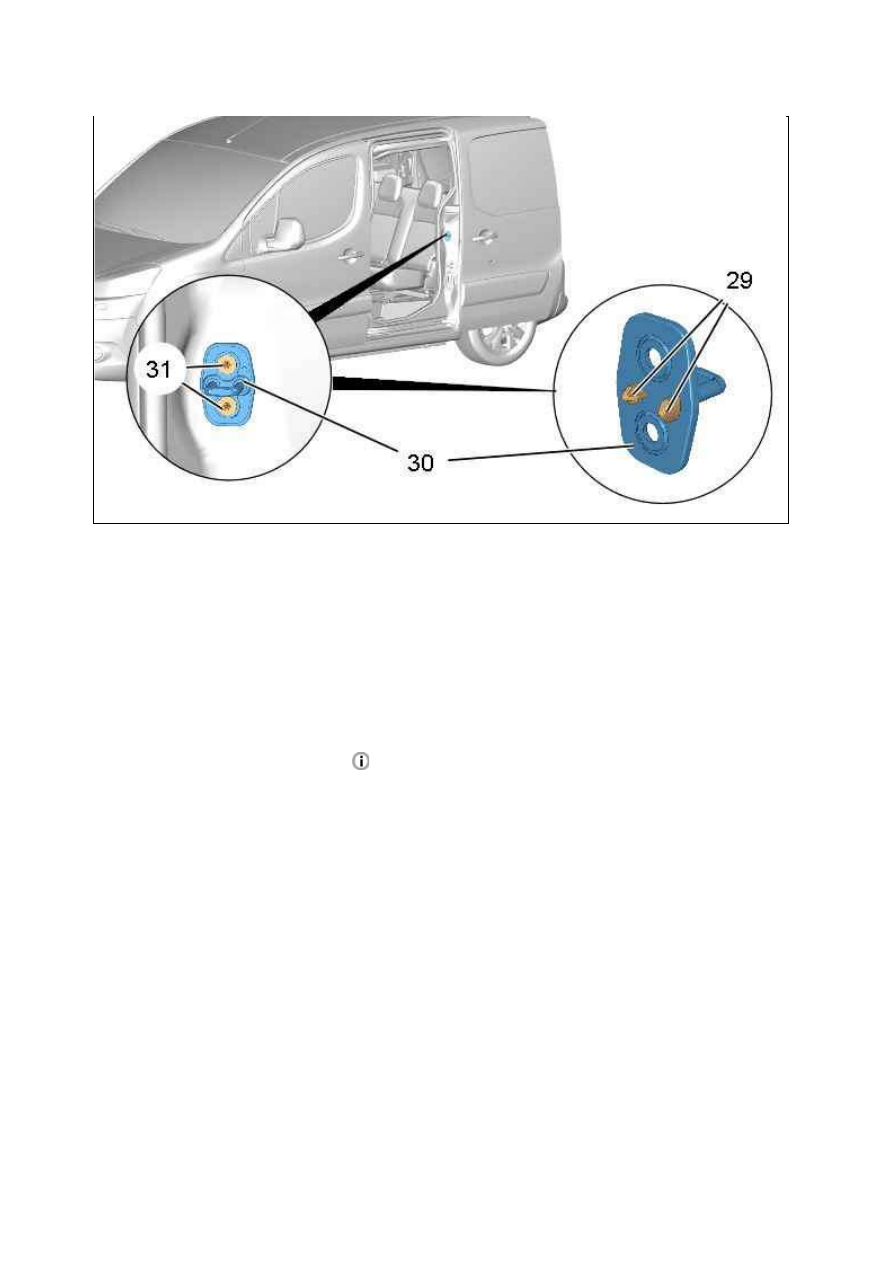

5.4. Скоба сдвижной боковой двери

Рисунок : C4CM2A8D

18.01.2012

Отвернуть болты (31).
Отделите скобу задней двери (30).
Зашлифуйте отметки (29).
Установите :



Скоба двери (30)



болтов (31) (не затягивая)

Отрегулировать положение скобы (30) для регулировки выравнивания боковой сдвижной двери.
Затянуть болты (31) моментом 2 дН.м .

6. Дополнительные операции

Подсоедините обратно аккумуляторную батарею.
Проверьте функционирование различного оборудования.

Рисунок : C4CM2A9D

Величины зазоров и выравнивания

.

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : К АРЕТК И И НАПРАВЛЯЮ ЩИЕ ЗАДНЕЙ БОК ОВОЙ

СДВИЖНОЙ ДВЕРИ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

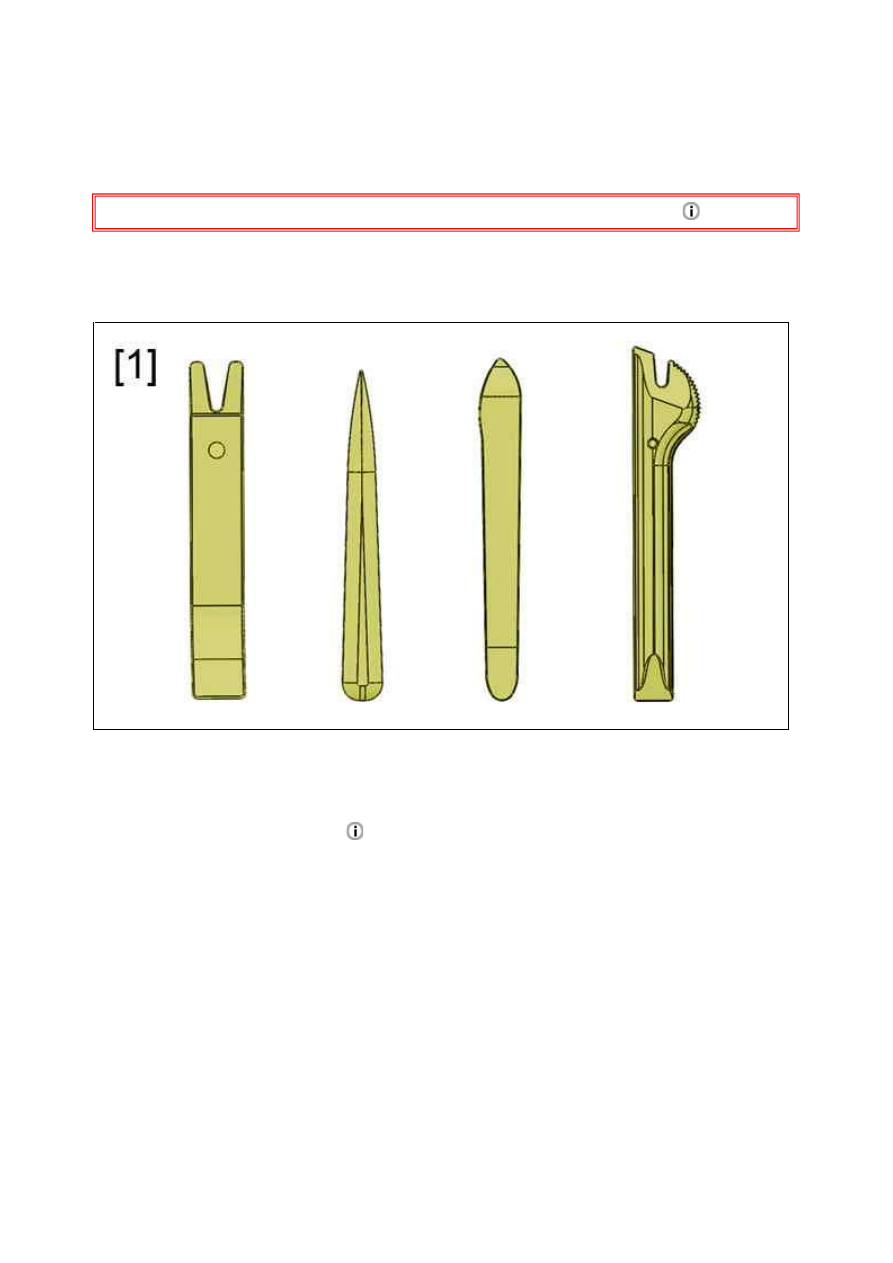

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Снятие

Снимите боковую сдвижную дверь

.

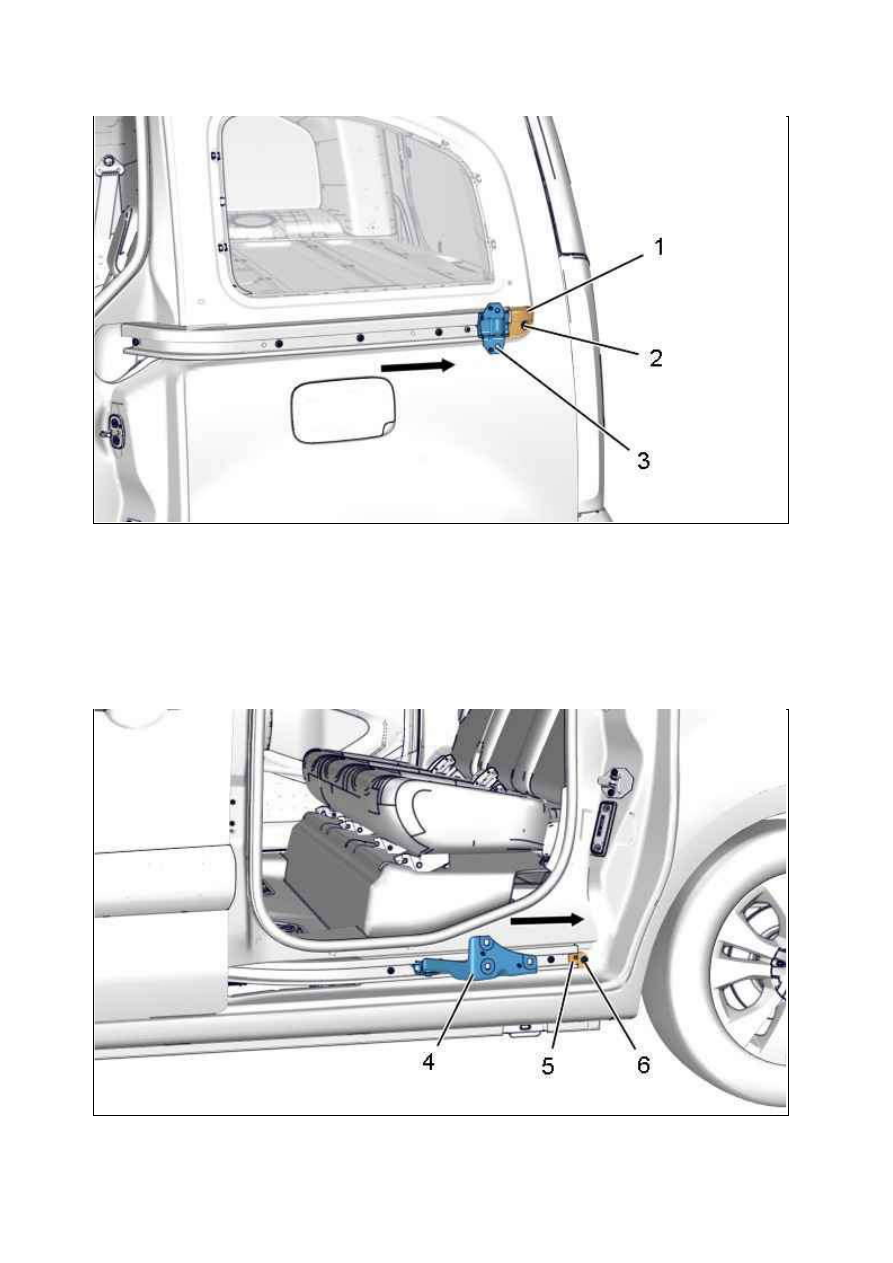

2.1. Центральная каретка боковой сдвижной двери

Рисунок : E5AP30WD

18.01.2012

Снимите :



Болт (2)



Упор (1)



Центральная каретка боковой сдвижной двери (3) (в соответствии со стрелкой )

2.2. Нижняя каретка боковой сдвижной двери

Снимите :

Рисунок : C4CM1T8D

Рисунок : C4CM1T9D
