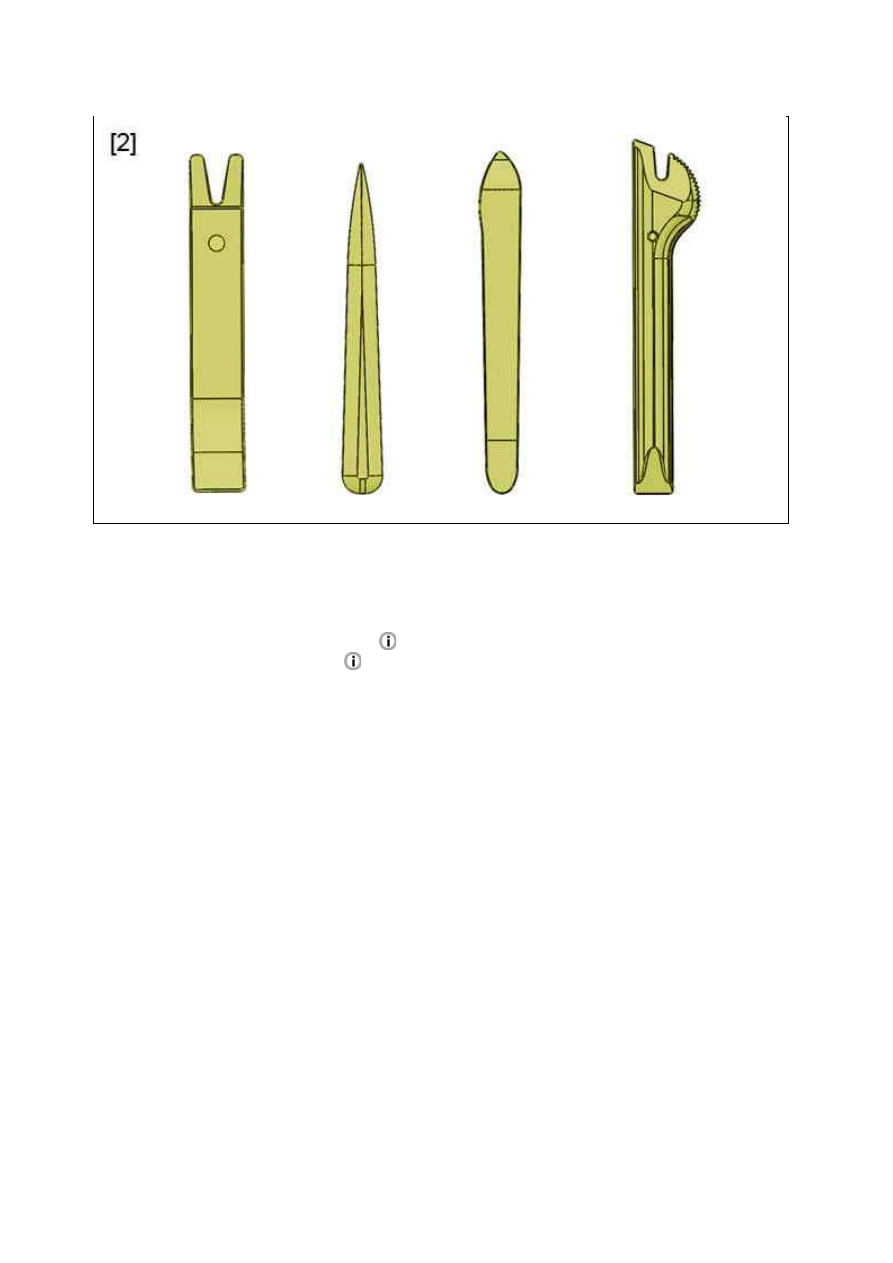

[2] Приспособления для снятия обшивки (­).1350.

2. Предварительные операции

Открыть боковую сдвижную дверь.

Отсоединить аккумуляторную батарею

.

Установите опору [1] на боковую сдвижную дверь .

3. Снятие

Рисунок : E5AP35QD

Снимите :

Отделка задних крыльев

.

18.01.2012

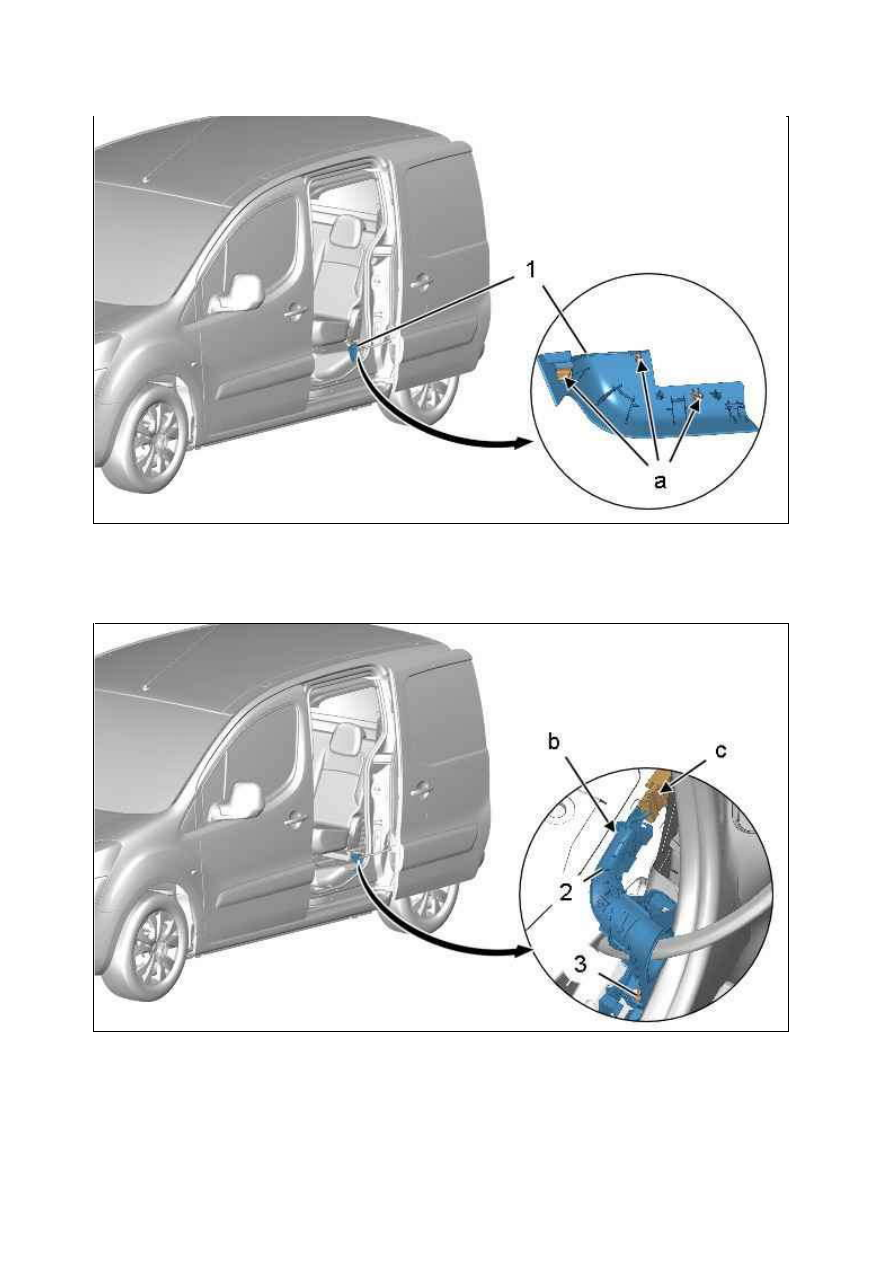

Отсоединить панель отделки ((1)) ( в "a") ; С помощью приспособления [2].
Снять панель отделки (1).

Отсоединить : Крепление жгута проводов (2) (в "b") ; С помощью приспособления [2].
Отсоедините разъем ( в "c").
Отвернуть гайку (3).
Отделите : Крепление жгута проводов (2).

Рисунок : C4CM29YD

Рисунок : C4CM29ZD

18.01.2012

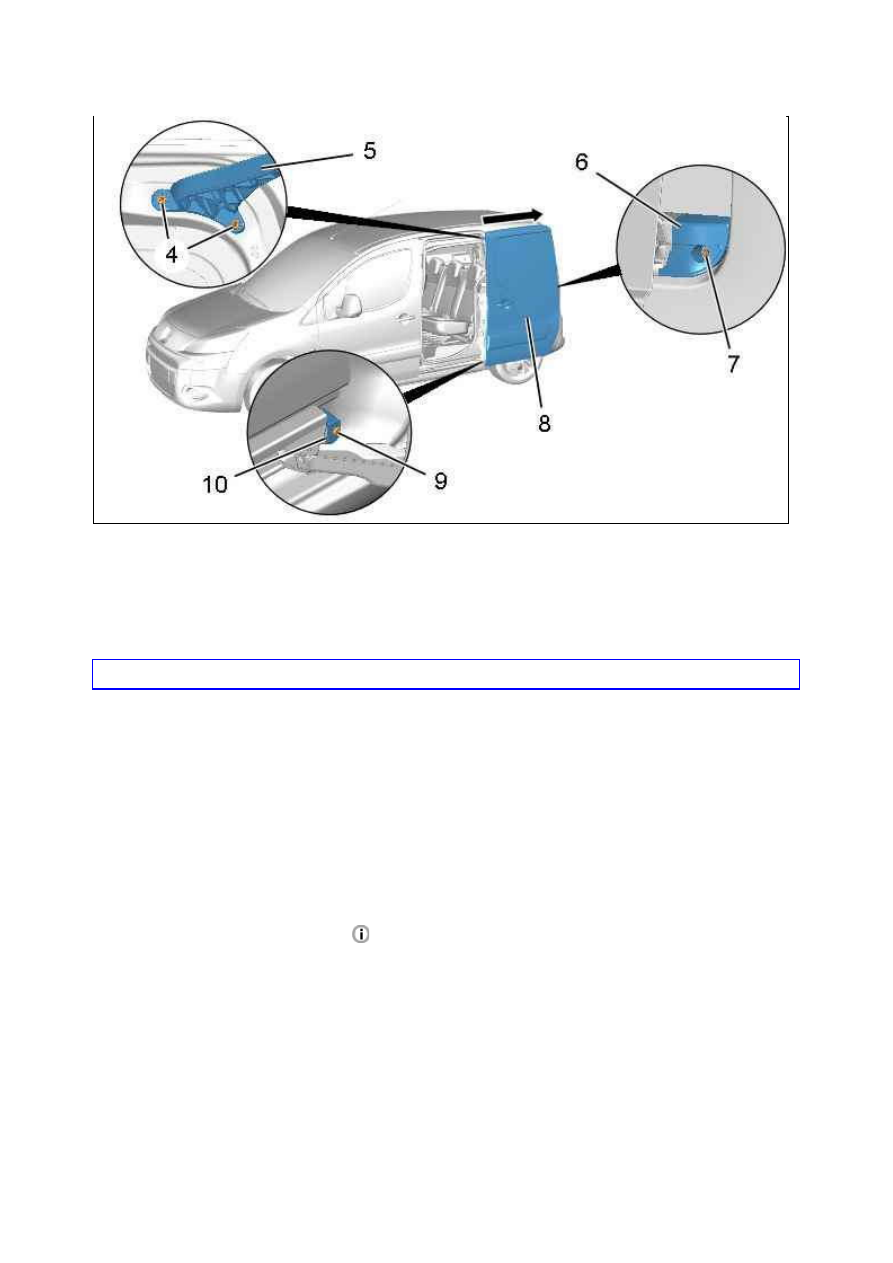

Отвернуть болты (4).
Отделите : Верхняя каретка боковой сдвижной двери (5).
Снимите :



болтов (7), (9)



упоры (6), (10)

ВНИМ АНИЕ : Не повредить заднее крыло.

Отделите ; Снимите : Боковая сдвижная дверь (8) (в соответствии со стрелкой ) ; С помощью приспособления
[1].

4. У становка

Установка производится выполнением операций по снятию в обратном порядке.
Затяните :



Гайки (3) моментом 0,8 даНм



Затянуть болты (7), (9) моментом 0,8 дНм



Затянуть болты (4) моментом 2 дНм

5. Регулировки

5.1. К репления сдвижных боковых дверей

Рисунок : C4CM2A0D

Величины зазоров и выравнивания

.

18.01.2012

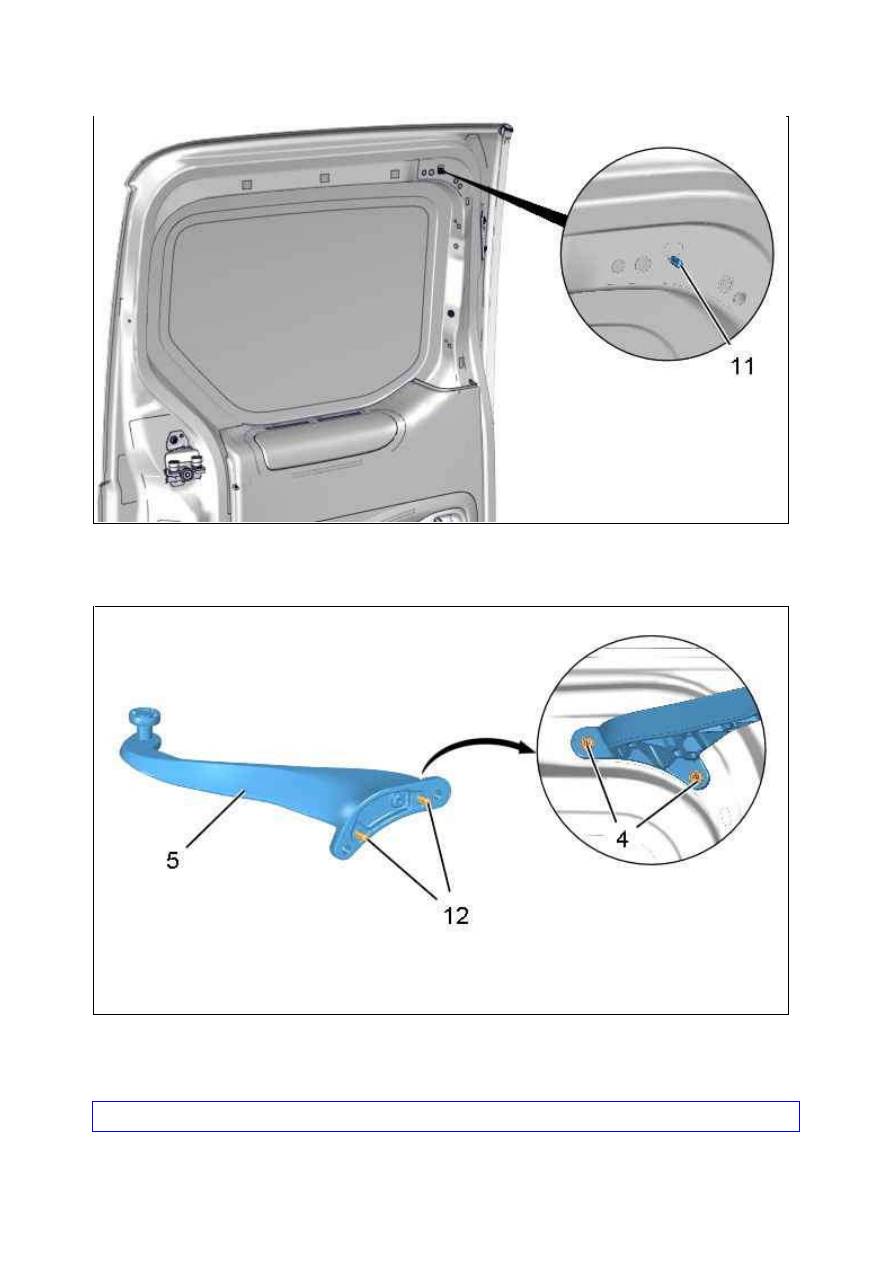

Снимите : Фиксатор (11).

ПРИМ ЕЧАНИЕ :  Для  дополнительной  регулировки  зазоров  боковой  сдвижной  двери  (8)  ;  Можно
сошлифовать или извлечь центровочные штифты (12).

ВНИМ АНИЕ : Выполните антикоррозийную обработку в зоне направляющих штырей .

При необходимости можно воздействовать на установочные штифты (12) ; Для регулировки верхней

Рисунок : C4CM2A1D

Рисунок : C4CM2A2D
