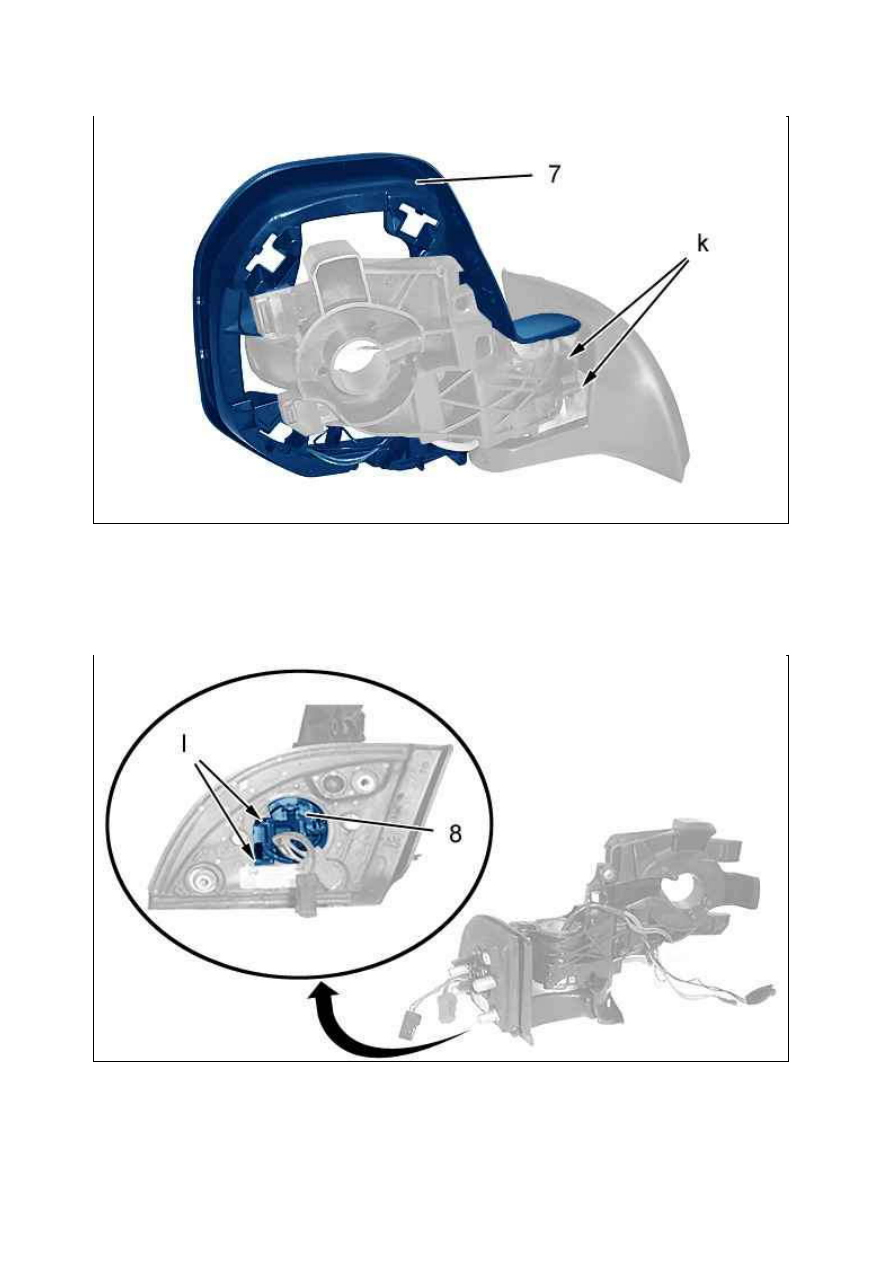

Отсоединить ( в "k").
Снимите : Полукорпус наружного зеркала (7).

3.5. Жгут проводов наружного зеркала

Отсоединить ( в "l") ; С помощью приспособления [1].
Снять опору (8).

Рисунок : C4CM1XMD

Рисунок : C4CM1XND

18.01.2012

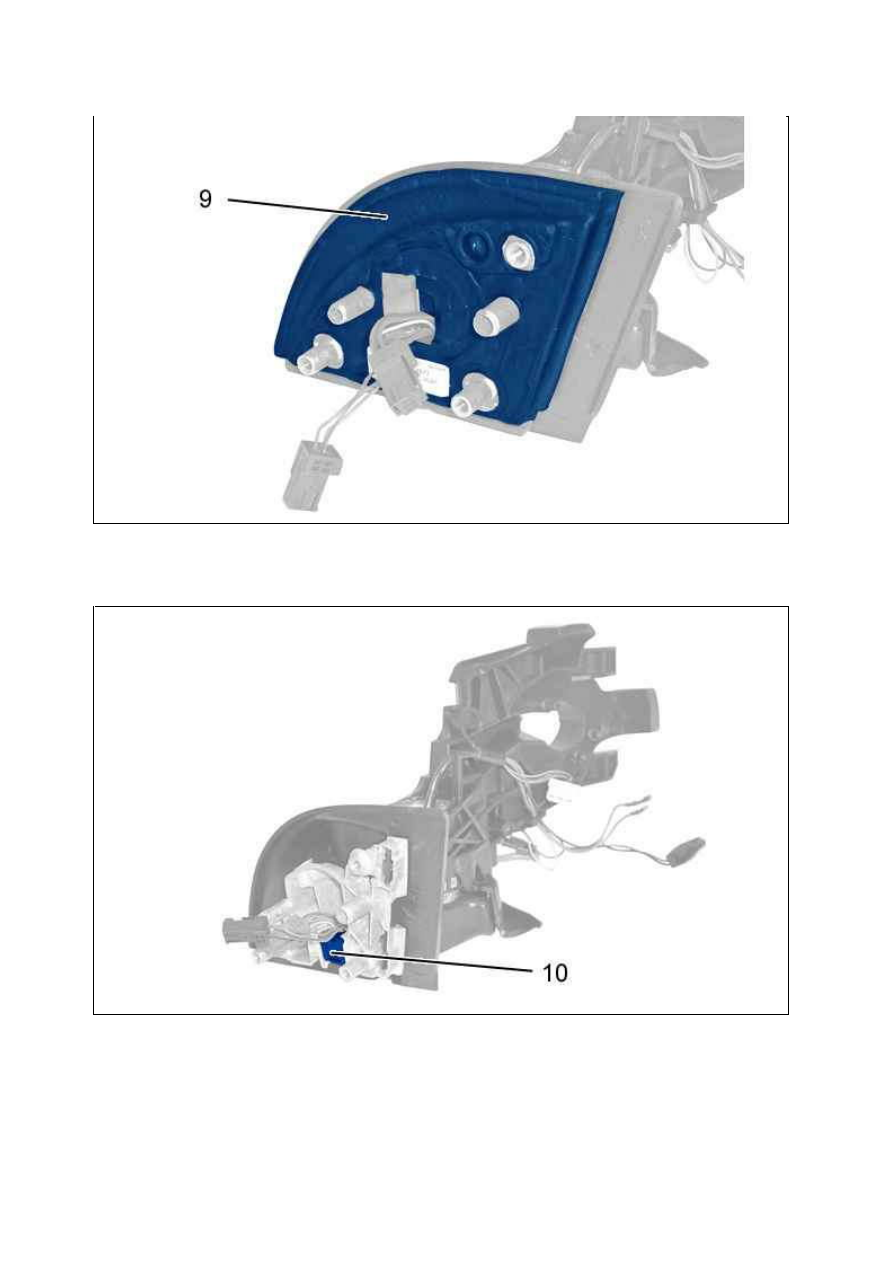

Отделите и уберите уплотнитель (9) основания наружного зеркала .

Отделите ­ Снимите : Крепление жгута проводов (10).

Рисунок : C4CM1XPD

Рисунок : C4CM1XQD

18.01.2012

ВНИМ АНИЕ :  Отключение  электрических  разъемов  должно  осуществляться  без  приложения  усилий  к
электрическим жгутам и электрическим разъемам (Запрещается тянуть за электрические жгуты).

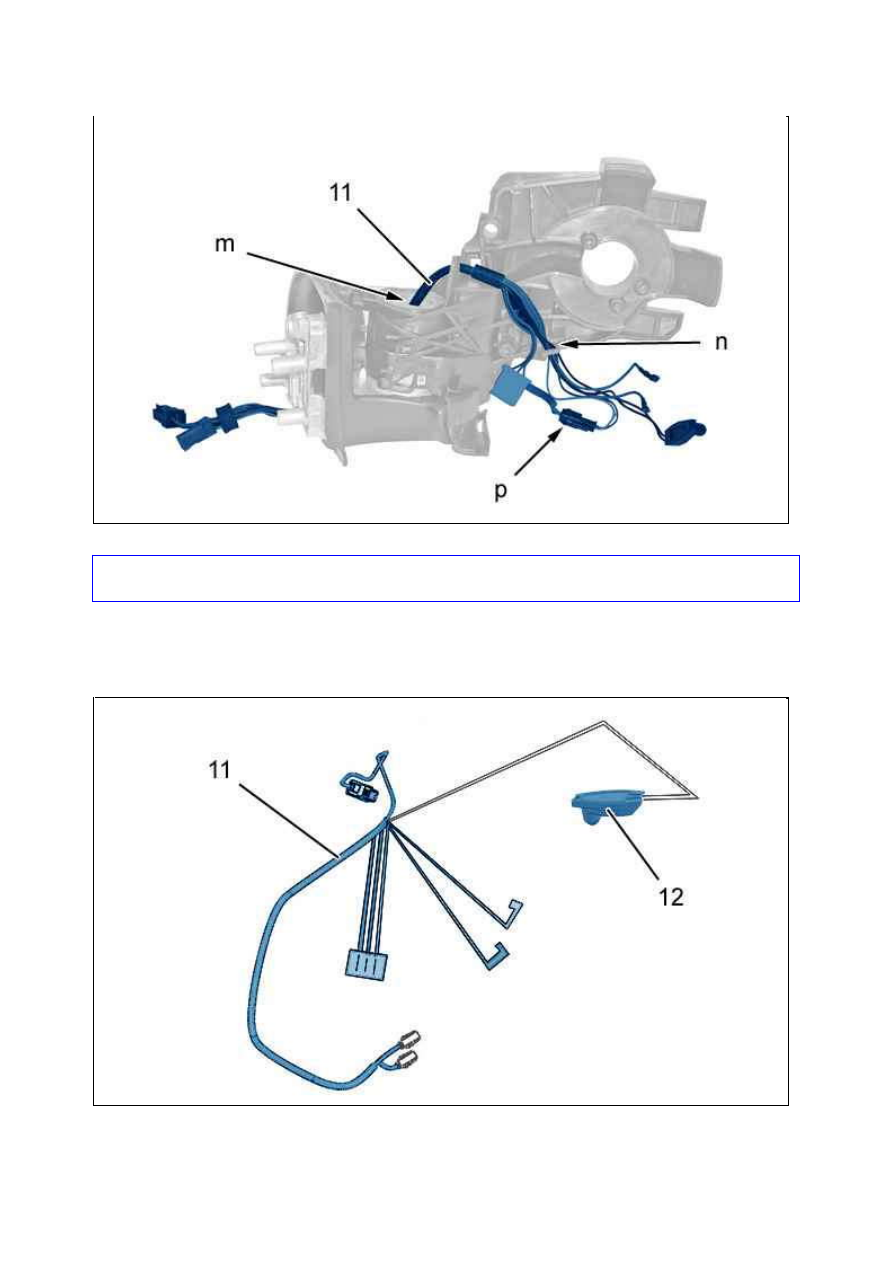

Отсоедините разъем ( в "p").
Отделите : Жгут проводов наружного зеркала (11) ( в "n").
Снимите : Жгут проводов наружного зеркала (11) ; Через отверстие в "m" (в соответствии со стрелкой ).

(11) Жгут проводов наружного зеркала .

Рисунок : C4CM1XRD

Рисунок : D6AM02CD

18.01.2012

Снять датчик температуры наружного воздуха (12)

 .

4. Сборка

Действовать в последовательности, обратной операциям по разборке.
Проверить работу электрооборудования наружного зеркала заднего вида (в зависимости от комплектации).
