Peugeot Partner (B9). Руководство - часть 99



Ось упругой опоры (26) и ее шайбу ; С помощью приспособления [1]



болтов (27), (29)



Опора (28)



Болты крепления коробки передач к двигателю



Коробку передач

3. У становка

ВНИМ АНИЕ :  При  помощи  оправок  заменить  уплотнения  на  выходе  из  моста [2],  [3],  предварительно
набив смазкой пространство между их кромками.

ПРИМ ЕЧАНИЕ : Проверить наличие установочных штифтов коробки передач на двигателе.

Проверить :



Отсутствие утечек масла на уровне выжимного подшипника



Отсутствие утечек масла на уровне сальника коленчатого вала



Степень износа диска сцепления



Степень износа выжимного подшипника сцепления

Восстановить (При необходимости).

ВНИМ АНИЕ : Полностью очистить первичный вал по всей его длине, полностью очистить первичный вал
по всей его длине, по всей окружности и во всех его шлицах.

Защитить внутреннее пространство картера сцепления от попадания смазки.
Нанесите равномерно рекомендованную смазку на направляющую втулку выжимного подшипника и на
первичный вал.
Смажьте захваты вилки управления сцеплением.

ПРИМ ЕЧАНИЕ : Используйте смазку MOLYCOTE G­RAPID PLUS.

Удалите излишки смазки с помощью ветоши с верхних частей шлицев и конца первичного вала.

ВНИМ АНИЕ : Избыток смазки приведет к замасливанию фрикционного диска сцепления и вызовет шумы
при включенной нейтральной передаче, пробуксовку или вибрацию при включении сцепления.

ВНИМ АНИЕ : В случае повторного использования диска сцепления необходимо удалить следы коррозии
со ступицы диска.

Очистить резьбу болтов.
При обратной установке упор должен находиться на своей направляющей и располагаться на вилке
механизма сцепления .
Перевести коробку передач в нейтральное положение.
Присоединить коробку передач к двигателю.
Установите :



Болты крепления коробки передач к двигателю ; Затяните моментом 5,5 ± 0,5 дН.м



Опора (28)



Болт (27) ; Затяните моментом 3 ± 0,3 дН.м



болтов (29) ; Затяните моментом 6 ± 0,6 дН.м



Ось упругой опоры (26) и ее шайбу ; С помощью приспособления [1]

Затяните ось упругой опоры (26) моментом 5 ± 0,5 Нм.
Установите :



Пластина (23)



Болты крепления платы (20), (21) ; Затяжка моментом 1,9 ± 1,9 2 дН.м



Эластичная прокладка (24)



Гайки эластичной прокладки (22) ; Затяните моментом 3 ± 0,3 дН.м



Гайку оси упругой опоры (25) ; Затяните моментом 6,5 ± 0,6 дН.м

Снимите :



Передвижной подъемник



Подъемник сервисной станции

3.1. Версия : Германия ­ Великобритания

Установите :



Тягу (17) (в зависимости от типа двигателя) ; Затяжка моментом 1,85 ± 1,85 2 дН.м



Удлинитель подрамника (18)



Поглотитель удара (16), в случае наезда на пешехода



Нижнюю поперечину (19) : Затяжка моментом 9,8 ± 9,8 2 дН.м

3.2. У становка (продолжение)

Убедитесь в наличии центровочного штифта стартера (12).
Установите ; Закрепить скобой : Стартер (12).
Установите :



болтов (15) ; Затяните моментом 2 ± 0,3 дН.м



Вакуумный бачок (14) (в зависимости от версии)



Гайку (13) ; Затяните моментом 2 ± 0,3 дН.м (в зависимости от версии)



Сажевый фильтр  (в зависимости от комплектации)



К аталитический нейтрализатор



Реактивная штанга (/)



Кронштейн тросов переключения передач (7)



Гайку (9) ; Затяните моментом 1,3 ± 0,2 дН.м



болтов (8) ; Затяните моментом 2 ± 0,2 дН.м

Присоедините шаровые опоры (10), (11).
Установите : Кабель "массы" коробки передач.
Подсоединить : Разъем контактора заднего хода.
Присоедините : Быстроразъемный дюритовый шланг тормозного усилителя.
Установите :



Рабочий цилиндр гидропривода сцепления (6)



болтов (5) ; Затяните моментом 2 ± 0,2 дН.м

Закрепить в фиксаторах : Гидравлическую трубку сцепления ( в "a").

У становите приводные валы

.

Заполните коробку передач маслом через вентиляционное отверстие (1,8 ± 0,15 литров).
Установите :



Передний левый брызговик



Защитного щитка под двигателем



Передние колеса

Установите :



Трубопровод для впуска воздуха (4)



Опору аккумуляторной батареи (/)



Аккумуляторная батарея



Декоративная крышка аккумуляторной батареи (3)

Закрепить в фиксаторах : Корпус предохранителей (2) аккумуляторной батареи.
Установите : Бачок с тормозной жидкостью (1).

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.

У становите на место передний бампер

.

Затяните колеса

.

СНЯТИЕ ­ У СТАНОВК А : САЛЬНИК А ПРИВОДНОГО ВАЛА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

2. Снятие

Слить масло из коробки передач

.

Снимите :



Приводные валы (/)



Уплотнители приводных валов

3. У становка

Смажьте : Уплотнители приводных валов.

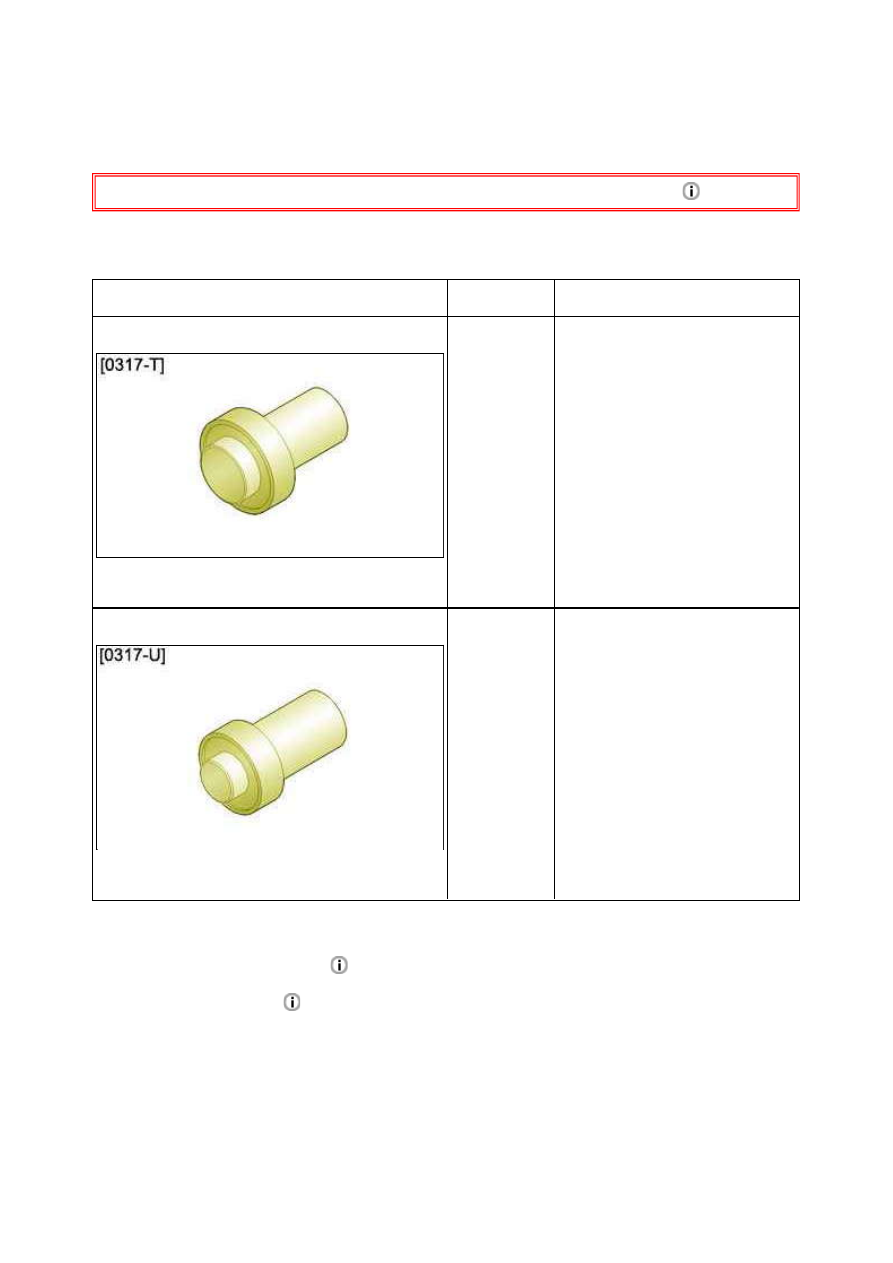

инструмент

Номер
(реферанс)

Обозначение

Рисунок : E5AG05IT

[0317­T]

оправка для установки левого
уплотнения трансмиссии

Рисунок : E5AG05JT

[0317­U]

оправка для установки правого
уплотнения трансмиссии

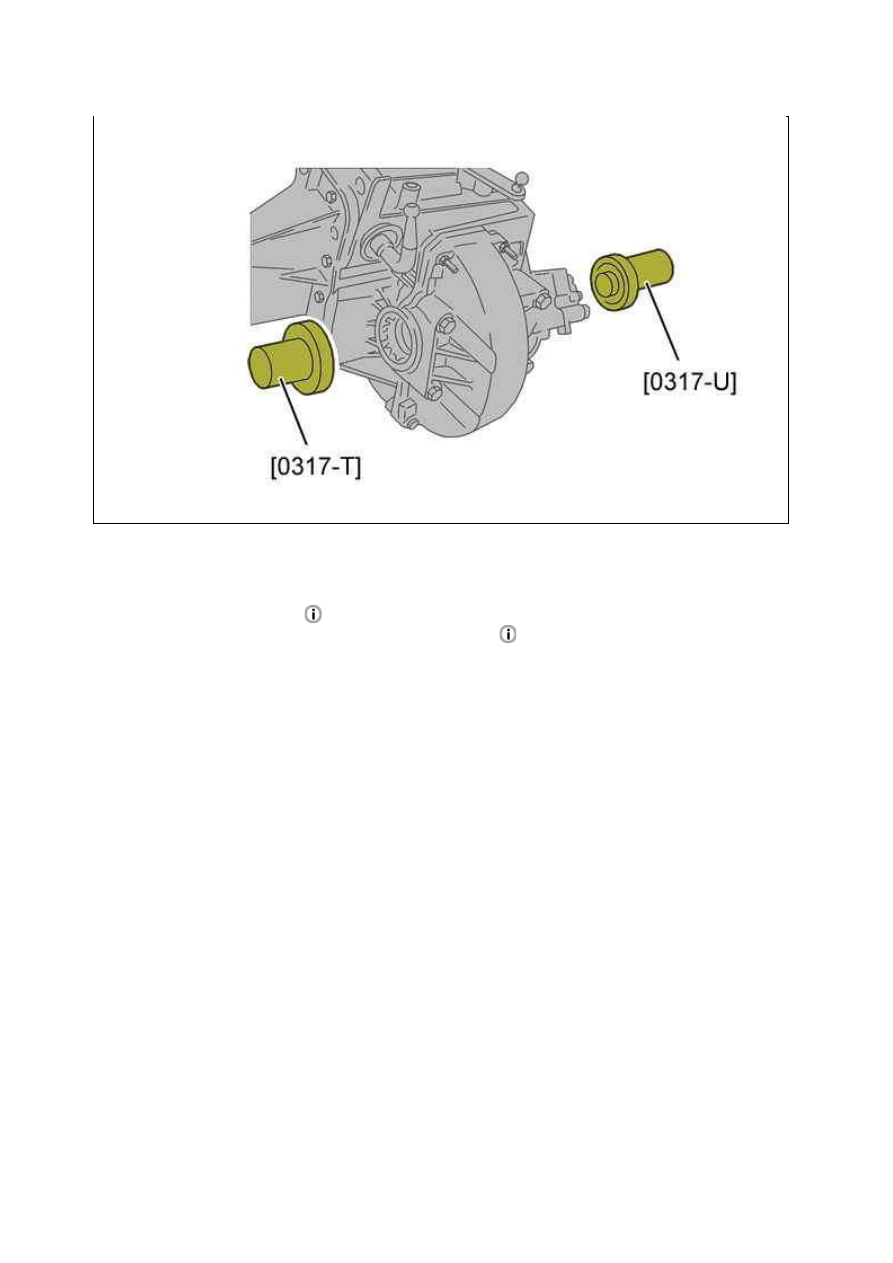

Установить на место уплотнитель левого приводного вала ; С помощью приспособления [0317­T].
Установить на место уплотнитель правого приводного вала ; С помощью приспособления [0317­U].
Заполните смазкой зазор между кромками уплотнителей приводных валов .

У становите приводные валы

.

Залить в коробку передач масло и довести его до уровня

.

Рисунок : B2CG0QFD
