11

128

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

  Все работы с остальными предохранителями (рассчитанными на сред-

ний  и  большой  ток)  должны  производиться  только  в  сервисной  сети

PEUGEOT или в специализированном техцентре.

  Перечень предохранителей,

расположенных над АКБ

   Предохранитель №       Номинальный

ток

   Защищаемая цепь

   F1

   15 A

 Автоматическая коробка передач.

   F2

   15 A

 Диагностический разъем.

   F3

   5 A

 Контакт стоп-сигнала.

   F4

   5 A

 Жиклеры с подогревом.

11

129

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

  Автомобильные  аккумуляторные

батареи содержат вредные вещес-

тва - серную кислоту и свинец. Их

следует  снимать  с  эксплуатации

в  соответствии  с  действующими

правилами и ни в коем случае не

смешивать с бытовыми отходами.
 Отслужившие  элементы  питания

и аккумуляторные батареи следу-

ет  сдавать  на  специализирован-

ные пункты сбора таких отходов.

  Клеммы  проводов  и  выводы  ба-

тареи  должны  быть  чистыми.  В

случае  их  сульфатации  (белый

или  зеленоватый  налет)  отсо-

едините провода и зачистите их.

  Перед началом любых работ
 Обеспечьте  неподвижность  автомо-

биля,  затяните  стояночный  тормоз,

переведите  селектор  коробки  пере-

дач на  N  и выключите зажигание.
 Убедитесь,  что  все  электрическое

оборудование выключено.
 Не  путайте  полярность  проводов  и

пользуйтесь  только 12-вольтовым

зарядным устройством.
 Запрещено  отсоединять  провода  от

батареи при работающем двигателе.
 При  заряде  батареи  следует  обяза-

тельно отсоединить от нее провода.

АККУМУЛЯТОРНАЯ БАТАРЕЯ

  Доступ к батарее

  Аккумуляторная  батарея  расположе-

на под капотом.
 Доступ к батарее:
   )   отоприте  замок  капота  из  салона

и откройте его,

  )   установите капот на упор,
  )   приподнимите малый кожух  A , за-

крывающий вывод "+".

  Не  нажимайте  слишком  сильно

на рычажок замка, так как в слу-

чае перекоса клеммы она не бу-

дет закреплена. Проделайте это

еще раз.

  Отсоединение провода от вывода "+"

   )   Поднимите  рычажок   D   в  крайнее

верхнее  положение,  чтобы  снять

клемму  E .

 Порядок действий по пуску двигателя

от батареи-донора и по зарядке раз-

ряженной аккумуляторной батареи.

  Подсоединение провода к

выводу "+"

   )   Наденьте  разведенную  клемму   E

на вывод "+" батареи.

  )   Нажмите сверху на клемму  E  так,

чтобы она осела поближе к повер-

хности батареи.

  )   Затяните клемму на выводе, отве-

дя  направляющий  штифт  и  опус-

тив рычажок  D .

11

130

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

   )   Присоедините один конец красно-

го провода к выводу "+" неисправ-

ной батареи  A , а другой к клемме

"+" дополнительной батареи  B .

  )   Присоедините один конец зелено-

го или черного провода к выводу "-

" дополнительной батареи  B  (или

к массе автомобиля-"донора").

  )   Присоедините другой конец зеле-

ного или черного провода к массе

 C  автомобиля, который необходи-

мо завести.

  )   Запустите  двигатель  на  автомо-

биле-"доноре"  и  дайте  ему  пора-

ботать несколько минут.

  Сначала  убедитесь,  что  номи-

нальное  напряжение  батареи-

"донора" рассчитано на 12 вольт,

а ее емкость - не меньше разря-

женной батареи.
 Запрещается  запускать  двига-

тель от зарядного устройства.
 Не  снимайте  провод "+" с  выво-

да  АКБ  при  работающем  двига-

теле.

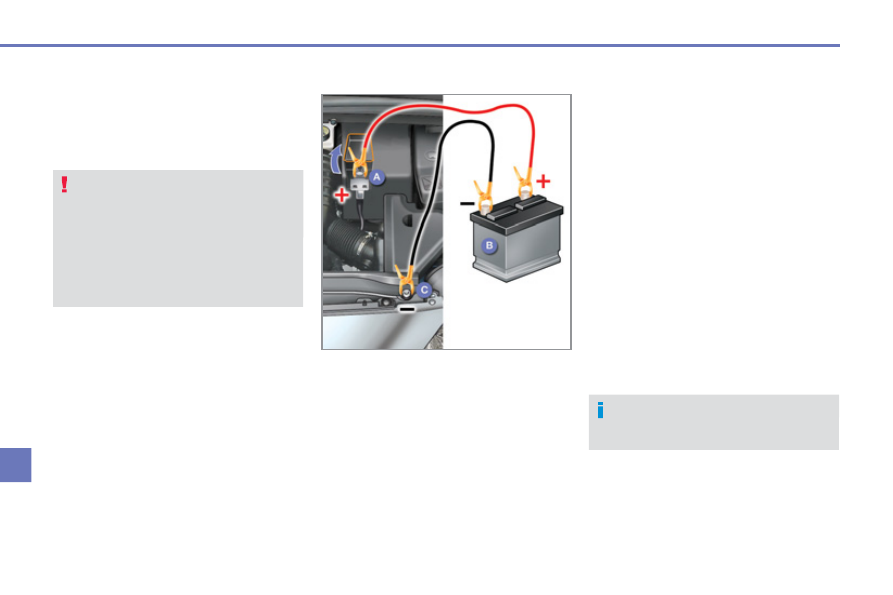

  Запуск двигателя от

дополнительной батареи

 Если  штатная  АКБ  автомобиля  раз-

ряжена,  двигатель  можно  запустить

от  дополнительной  батареи  (вне-

шней  или  расположенной  на  другом

автомобиле) при помощи стартерных

кабелей.

  )   Запустите  двигатель  на  автомо-

биле-"рецепторе" и дайте ему по-

работать.



Если  двигатель  не  запустился  с

первого  раза,  выключите  зажи-

гание  и  подождите  несколько  се-

кунд перед новой попыткой.

  )   Дождитесь  устойчивой  работы

двигателя на холостом ходу и сни-

мите  соединительные  провода  в

обратном порядке.

  Заряд батареи с помощью

зарядного устройства

 Если Ваша АКБ разряжена, или если

предполагается  поставить  автомо-

биль  на  длительную  стоянку,  бата-

рею  можно  зарядить  при  помощи

зарядного устройства.
 Параметры  зарядного  устройства

для своей батареи Вы можете узнать

в  сервисной  сети PEUGEOT или  в

специализированном техцентре.

  Перед тем, как отсоединить

батарею
   )   Убедитесь,  что  все  двери  и  окна

закрыты, но не заперты.

  )   Выждите не менее четырех минут

после выключения зажигания.

  )   Откройте доступ к батарее.

  Если  автомобиль  не  эксплуа-

тируется  более  одного  месяца,

рекомендуется  отсоединить  ак-

кумуляторную батарею.

  Соблюдайте  все  предписания  и  ре-

комендации  изготовителя  зарядного

устройства.

11

131

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

  Аккумуляторную  батарею  следует

заряжать  в  проветриваемом  мес-

те,  вдали  от  открытого  огня  и  ис-

точников искр, чтобы не допустить

взрыва или воспламенения.
 Не пытайтесь зарядить замерзшую

батарею;  сначала  ее  нужно  отог-

реть, иначе она может взорваться.
 Если она замерзла, то, перед тем

как  поставить  ее  на  зарядку,  про-

верьте  ее  состояние  в  сервисной

сети PEUGEOT или в специализи-

рованном техцентре - там проконт-

ролируют ее внутренние элементы

и  проверят  корпус  на  отсутствие

трещин, через которые может про-

сочиться  разъедающая  токсичная

кислота.

  Включите  зажигание  и  убедитесь  в

отсутствии сообщений об ошибках и

горящих контрольных ламп сбоев.

 Если  после  вышеописанных  опе-

раций  остаются  хоть  малейшие

сбои,  обратитесь  в  сервисную  сеть

PEUGEOT  или  в  специализирован-

ный техцентр.

  Заряд батареи
   )   Снимите провод с вывода "+".
  )   Соблюдайте  все  предписания  и

рекомендации  изготовителя  за-

рядного устройства.

  )   Присоедините  красный  провод

зарядного  устройства  к  выводу

"+" АКБ, а затем черный провод к

выводу "-".

  )   По  окончании  зарядки  снимите

с  АКБ  соединительные  провода,

действуя  в  обратной  последова-

тельности.

  Инициализация после

присоединения батареи
 Каждый  раз  после  присоединения  ба-

тареи  включите  зажигание  и  подожди-

те 1 минуту  перед  тем,  как  запускать

двигатель.  Это  необходимо  для  иници-

ализации электронных систем. При обна-

ружении каких-либо нарушений в работе

электрооборудования  после  установки

аккумуляторной  батареи  следует  обра-

титься в сервисную сеть PEUGEOT.
 Следуя  рекомендациям,  изложенным  в

соответствующих главах, сами проведи-

те инициализацию:
   -

ключа-пульта,

  -

импульсных  электростеклоподъем-

ников,

  -

даты и времени,

  -

настроек автомагнитолы.
