ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

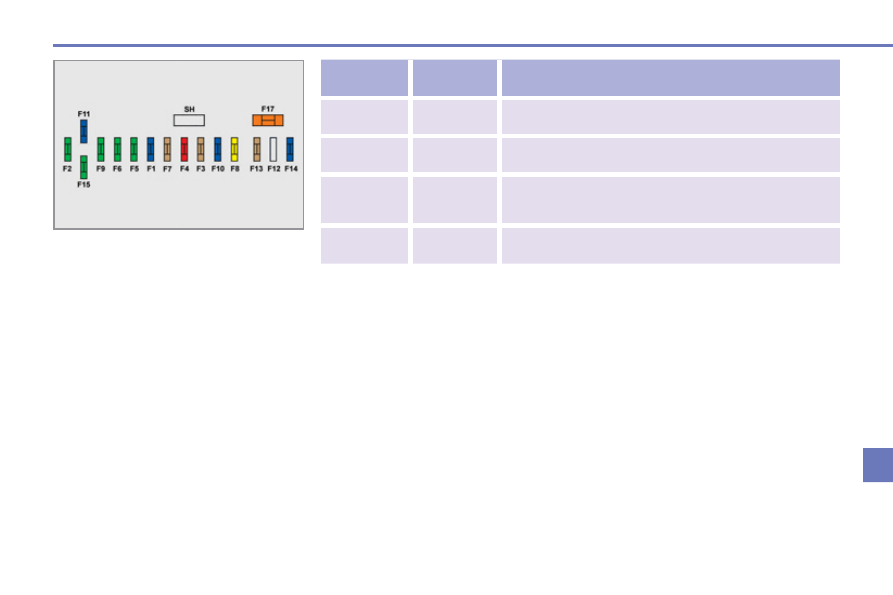

  Блок электрических предохранителей

в приборной панели

 Этот блок предохранителей располо-

жен  под  панелью  приборов  (с  левой

стороны).

  Доступ к предохранителям
   )   см.  раздел  "Доступ  к  инструмен-

там".

   Предохранитель №       Номинальный

ток

   Защищаемая цепь

   F2

   30 А

 Система запирания / отпирания замков.

   F3

   5 A

 Процессор подушек безопасности и

пиронатяжителей, наружные зеркала.

   F4

   10 A

 Контактор педали сцепления и двухфункциональный

контактор тормозной системы, кондиционер воздуха,

датчик положения рулевого колеса, автоматическая

коробка передач, система ESC.

   F5

   30 A

 Передние импульсные стеклоподъемники.

   F6

   30 A

 Задние импульсные стеклоподъемники.

   F7

   5 A

 Передний и задний плафоны, плафоны индивидуального

освещения, задние спот-плафоны, подсветка зеркал на

противосолнечных козырьках, подсветка перчаточного ящика.

   F8

   20 A

 Автомагнитола, многофункциональный дисплей, предустановленная

система для послепродажной установки охранной сигнализации.

   F9

   30 A

 Розетка 12 В передняя, предустановленная система

для послепродажной установки автомагнитолы.

   F10

   15 A

 Автоматическая коробка передач, контактор

STOP.

   F11

   15 A

 Цепь слабого тока замка зажигания.

  Перечень предохранителей

11

125

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

   Предохранитель №       Номинальный

ток

   Защищаемая цепь

   F13

   5 A

 Электронный блок системы управления

двигателем.

   F14

   15 A

 Панель приборов, подушки безопасности,

климат-контроль, многофункциональный дисплей.

   F15

   30 A

 Система запирания / отпирания замков.

   F17

   40 A

 Обогрев заднего стекла и наружных зеркал

заднего вида.

11

126

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

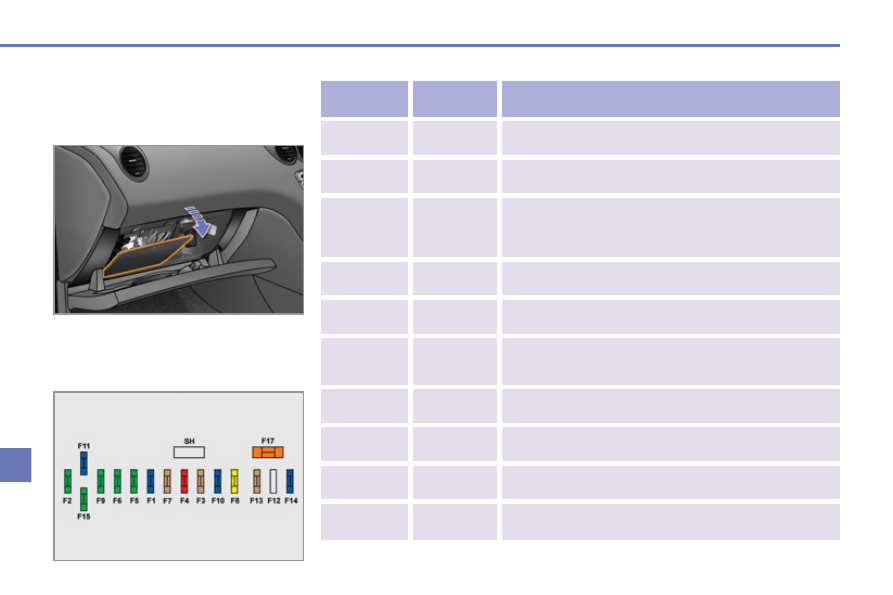

  Доступ к предохранителям
   )   Снимите крышку с фиксаторов.
  )   Замените  предохранитель  (см.

соответствующий раздел).

  )   После  завершения  работы  тща-

тельно  закройте  крышку  блока

предохранителей.

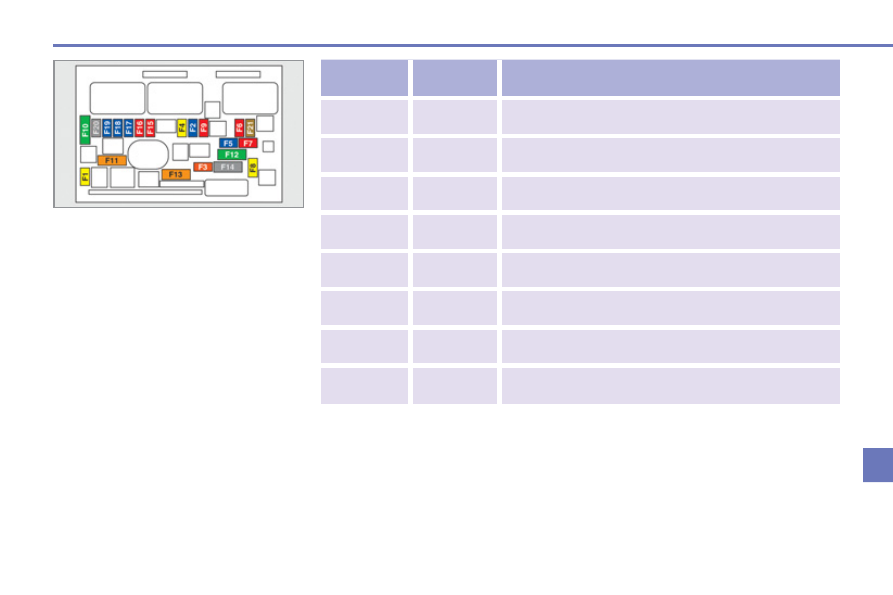

  Блок электрических

предохранителей в моторном отсеке

 Этот блок предохранителей располо-

жен в моторном отсеке возле аккуму-

ляторной батареи (с левой стороны).

  Перечень предохранителей

   Предохранитель №       Номинальный

ток

   Защищаемая цепь

   F1

   20 A

 Питание ЭБУ двигателя.

   F2

   15 A

 Звуковой сигнал.

   F3

   10 A

 Омыватель ветрового стекла.

   F4

   20 A

 Омыватель фар.

   F5

   15 A

 Электромагнитные клапаны разгрузки

адсорбера, топливный насос.

   F6

   10 A

 Цепь датчика скорости движения автомобиля, система

ABS/ESC, процессор автоматической коробки передач.

   F7

   10 A

 Процессор усилителя рулевого управления,

тормоз.

   F8

   25 A

 Выключатель стартера.

   F9

   10 A

 Датчик уровня охлаждающей жидкости, ручной

регулятор фар.

   F10

   30 A

 Компоненты системы электронного управления двигателем

(на бензиновом: катушки зажигания, электромагнитные

клапаны, датчики кислорода, форсунки, элементы системы

подогрева, топливный насос, электронный термостат).

   F11

   40 A

 Электровентилятор системы кондиционирования.

11

127

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

   Предохранитель №       Номинальный

ток

   Защищаемая цепь

   F12

   30 A

 Малая / большая скорость работы очистителя

ветрового стекла.

   F13

   40 A

 Питание интеллектуального коммутационного

блока (замок зажигания).

   F15

   10 A

 Правая фара дальнего света.

   F16

   10 A

 Левая фара дальнего света.

   F17

   15 A

 Левая фара ближнего света.

   F18

   15 A

 Правая фара ближнего света.

   F19

   15 A

 Катушка зажигания.

   F21

   5 A

 Питание реле вентилятора системы охлаждения

двигателя.
